Екскаваторно-фрезерний спосіб видобування торфу

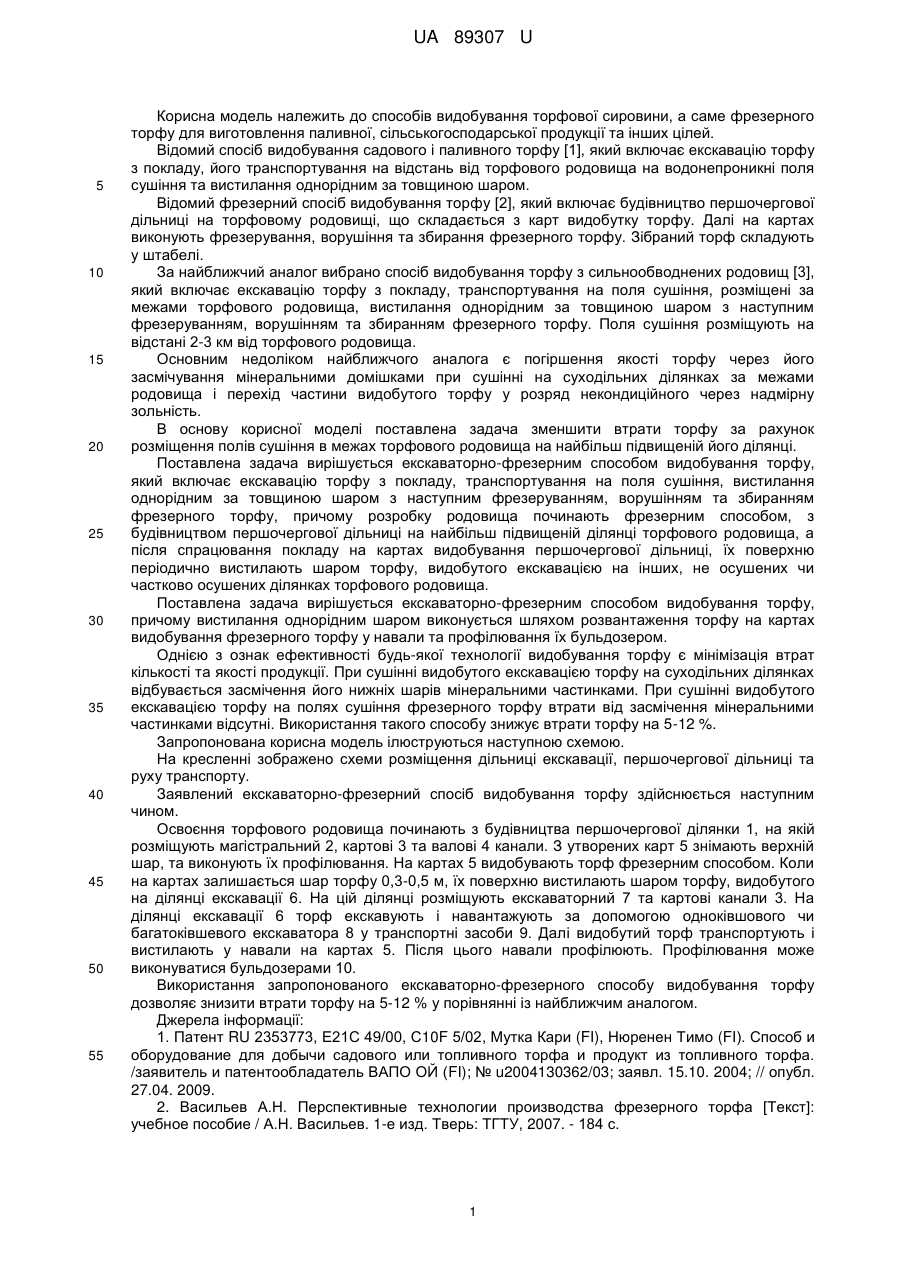

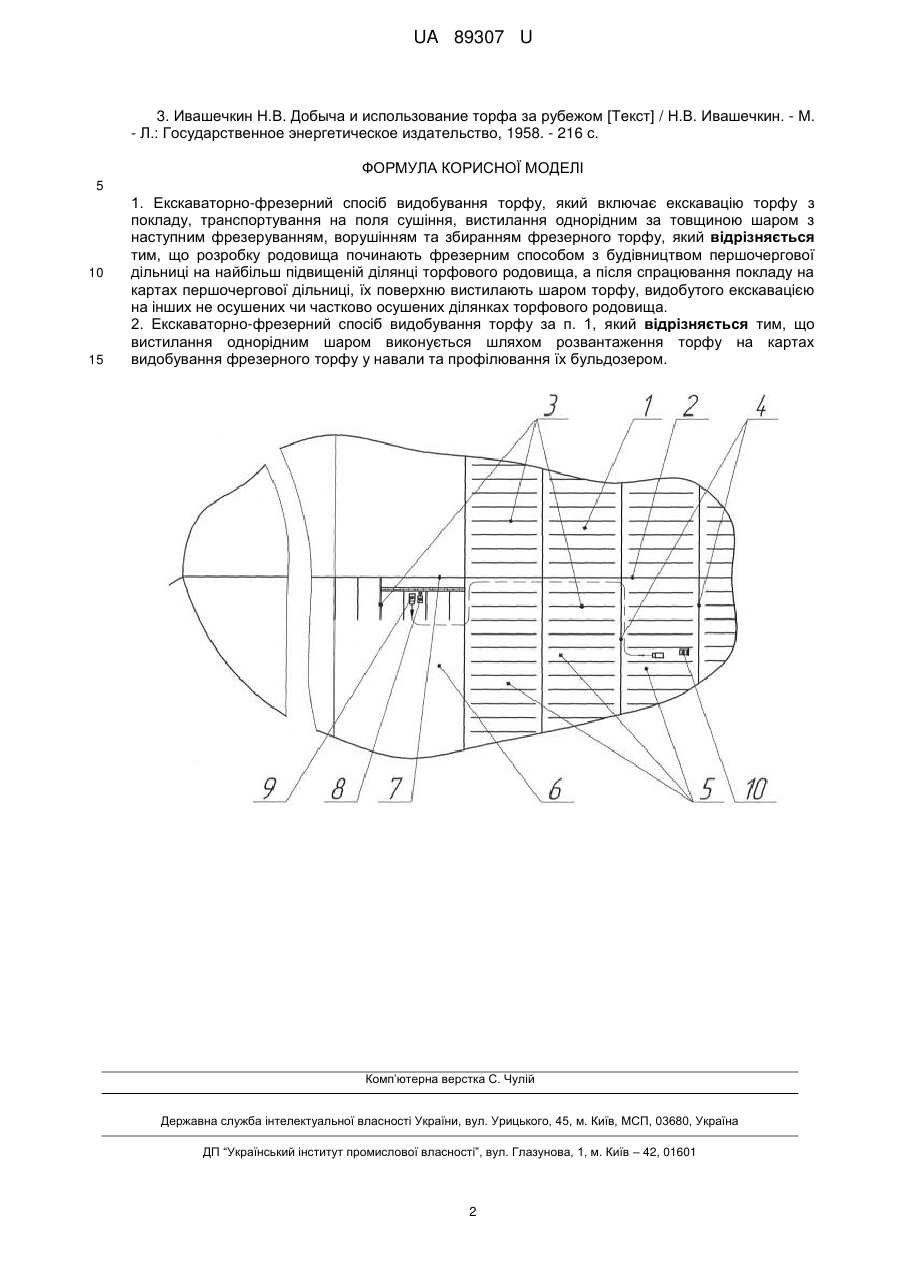

Реферат: UA 89307 U UA 89307 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів видобування торфової сировини, а саме фрезерного торфу для виготовлення паливної, сільськогосподарської продукції та інших цілей. Відомий спосіб видобування садового і паливного торфу [1], який включає екскавацію торфу з покладу, його транспортування на відстань від торфового родовища на водонепроникні поля сушіння та вистилання однорідним за товщиною шаром. Відомий фрезерний спосіб видобування торфу [2], який включає будівництво першочергової дільниці на торфовому родовищі, що складається з карт видобутку торфу. Далі на картах виконують фрезерування, ворушіння та збирання фрезерного торфу. Зібраний торф складують у штабелі. За найближчий аналог вибрано спосіб видобування торфу з сильнообводнених родовищ [3], який включає екскавацію торфу з покладу, транспортування на поля сушіння, розміщені за межами торфового родовища, вистилання однорідним за товщиною шаром з наступним фрезеруванням, ворушінням та збиранням фрезерного торфу. Поля сушіння розміщують на відстані 2-3 км від торфового родовища. Основним недоліком найближчого аналога є погіршення якості торфу через його засмічування мінеральними домішками при сушінні на суходільних ділянках за межами родовища і перехід частини видобутого торфу у розряд некондиційного через надмірну зольність. В основу корисної моделі поставлена задача зменшити втрати торфу за рахунок розміщення полів сушіння в межах торфового родовища на найбільш підвищеній його ділянці. Поставлена задача вирішується екскаваторно-фрезерним способом видобування торфу, який включає екскавацію торфу з покладу, транспортування на поля сушіння, вистилання однорідним за товщиною шаром з наступним фрезеруванням, ворушінням та збиранням фрезерного торфу, причому розробку родовища починають фрезерним способом, з будівництвом першочергової дільниці на найбільш підвищеній ділянці торфового родовища, а після спрацювання покладу на картах видобування першочергової дільниці, їх поверхню періодично вистилають шаром торфу, видобутого екскавацією на інших, не осушених чи частково осушених ділянках торфового родовища. Поставлена задача вирішується екскаваторно-фрезерним способом видобування торфу, причому вистилання однорідним шаром виконується шляхом розвантаження торфу на картах видобування фрезерного торфу у навали та профілювання їх бульдозером. Однією з ознак ефективності будь-якої технології видобування торфу є мінімізація втрат кількості та якості продукції. При сушінні видобутого екскавацією торфу на суходільних ділянках відбувається засмічення його нижніх шарів мінеральними частинками. При сушінні видобутого екскавацією торфу на полях сушіння фрезерного торфу втрати від засмічення мінеральними частинками відсутні. Використання такого способу знижує втрати торфу на 5-12 %. Запропонована корисна модель ілюструються наступною схемою. На кресленні зображено схеми розміщення дільниці екскавації, першочергової дільниці та руху транспорту. Заявлений екскаваторно-фрезерний спосіб видобування торфу здійснюється наступним чином. Освоєння торфового родовища починають з будівництва першочергової ділянки 1, на якій розміщують магістральний 2, картові 3 та валові 4 канали. З утворених карт 5 знімають верхній шар, та виконують їх профілювання. На картах 5 видобувають торф фрезерним способом. Коли на картах залишається шар торфу 0,3-0,5 м, їх поверхню вистилають шаром торфу, видобутого на ділянці екскавації 6. На цій ділянці розміщують екскаваторний 7 та картові канали 3. На ділянці екскавації 6 торф екскавують і навантажують за допомогою одноківшового чи багатоківшевого екскаватора 8 у транспортні засоби 9. Далі видобутий торф транспортують і вистилають у навали на картах 5. Після цього навали профілюють. Профілювання може виконуватися бульдозерами 10. Використання запропонованого екскаваторно-фрезерного способу видобування торфу дозволяє знизити втрати торфу на 5-12 % у порівнянні із найближчим аналогом. Джерела інформації: 1. Патент RU 2353773, Е21С 49/00, С10F 5/02, Мутка Кари (FI), Нюренен Тимо (FI). Способ и оборудование для добычи садового или топливного торфа и продукт из топливного торфа. /заявитель и патентообладатель ВАПО ОЙ (FI); № u2004130362/03; заявл. 15.10. 2004; // опубл. 27.04. 2009. 2. Васильев А.Н. Перспективные технологии производства фрезерного торфа [Текст]: учебное пособие / А.Н. Васильев. 1-е изд. Тверь: ТГТУ, 2007. - 184 с. 1 UA 89307 U 3. Ивашечкин Н.В. Добыча и использование торфа за рубежом [Текст] / Н.В.Ивашечкин. - М. - Л.: Государственное энергетическое издательство, 1958. - 216 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Екскаваторно-фрезерний спосіб видобування торфу, який включає екскавацію торфу з покладу, транспортування на поля сушіння, вистилання однорідним за товщиною шаром з наступним фрезеруванням, ворушінням та збиранням фрезерного торфу, який відрізняється тим, що розробку родовища починають фрезерним способом з будівництвом першочергової дільниці на найбільш підвищеній ділянці торфового родовища, а після спрацювання покладу на картах першочергової дільниці, їх поверхню вистилають шаром торфу, видобутого екскавацією на інших не осушених чи частково осушених ділянках торфового родовища. 2. Екскаваторно-фрезерний спосіб видобування торфу за п. 1, який відрізняється тим, що вистилання однорідним шаром виконується шляхом розвантаження торфу на картах видобування фрезерного торфу у навали та профілювання їх бульдозером. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
