Пристрій для захисту від ушкодження електроустановки в мережі з заземленним джерелом живлення
Формула / Реферат

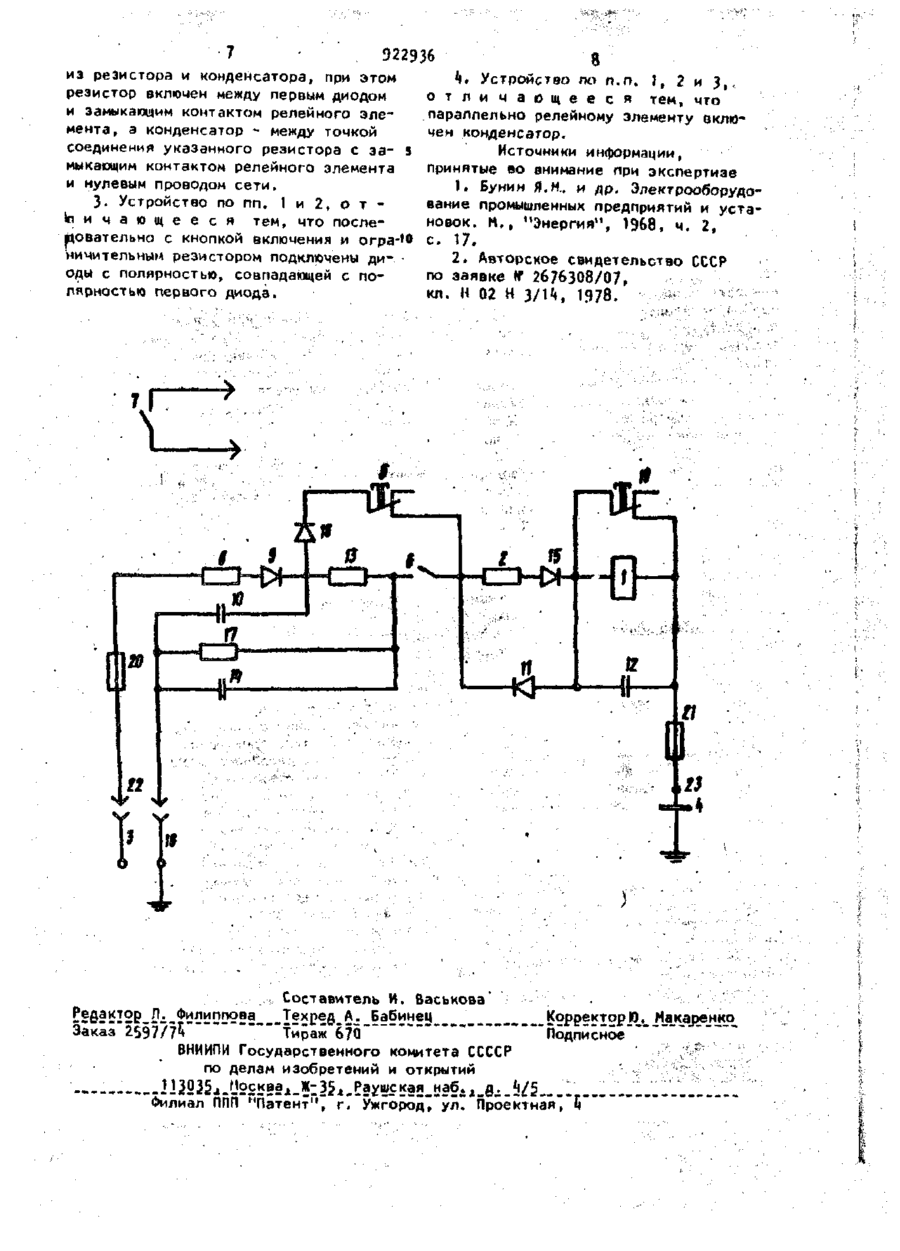

1. Устройство для защиты от повреждения электроустановки в сети с заземленным источником питания, содержащее релейный элемент, ограничительный резистор, последовательно подключенные к фазному проводу сети через замыкающие контакты кнопки включения, зашунтированные замыкающими контактами релейного элемента, и заземленному корпусу электроустановки, другие контакты релейного элемента включены в цепи управления и (или) контроля состояния электроустановки, отличающееся тем, что, с целью повышения надежности работы и расширения области применения устройства, оно дополнительно снабжено последовательно соединенным резистором, первым диодом и конденсатором, включенными между фазным и нулевым проводом сети, точка соединения первого диода и конденсатора соединена с точкой соединения замыкающих контактов кнопки включения и замыкающих контактов релейного элемента, вторым диодом, который подключен параллельно ограничительному резистору с полярностью, противоположной полярности первому диоду.
2. Устройство по п.1, отличающееся тем, что оно снабжено сглаживающим фильтром, состоящим из резистора и конденсатора, при этом резистор включен между первым диодом и замыкающим контактом релейного элемента, а конденсатор - между точкой соединения указанного резистора с замыкающим контактом релейного элемента и нулевым проводом сети.
3. Устройство по пп.1 и 2, отличающееся тем, что последовательное кнопкой включения и ограничительным резистором подключены диоды с полярностью, совпадающей с полярностью первого диода.
4. Устройство по пп.1, 2 и 3, отличающееся тем, что параллельно релейному элементу включен конденсатор.
Текст

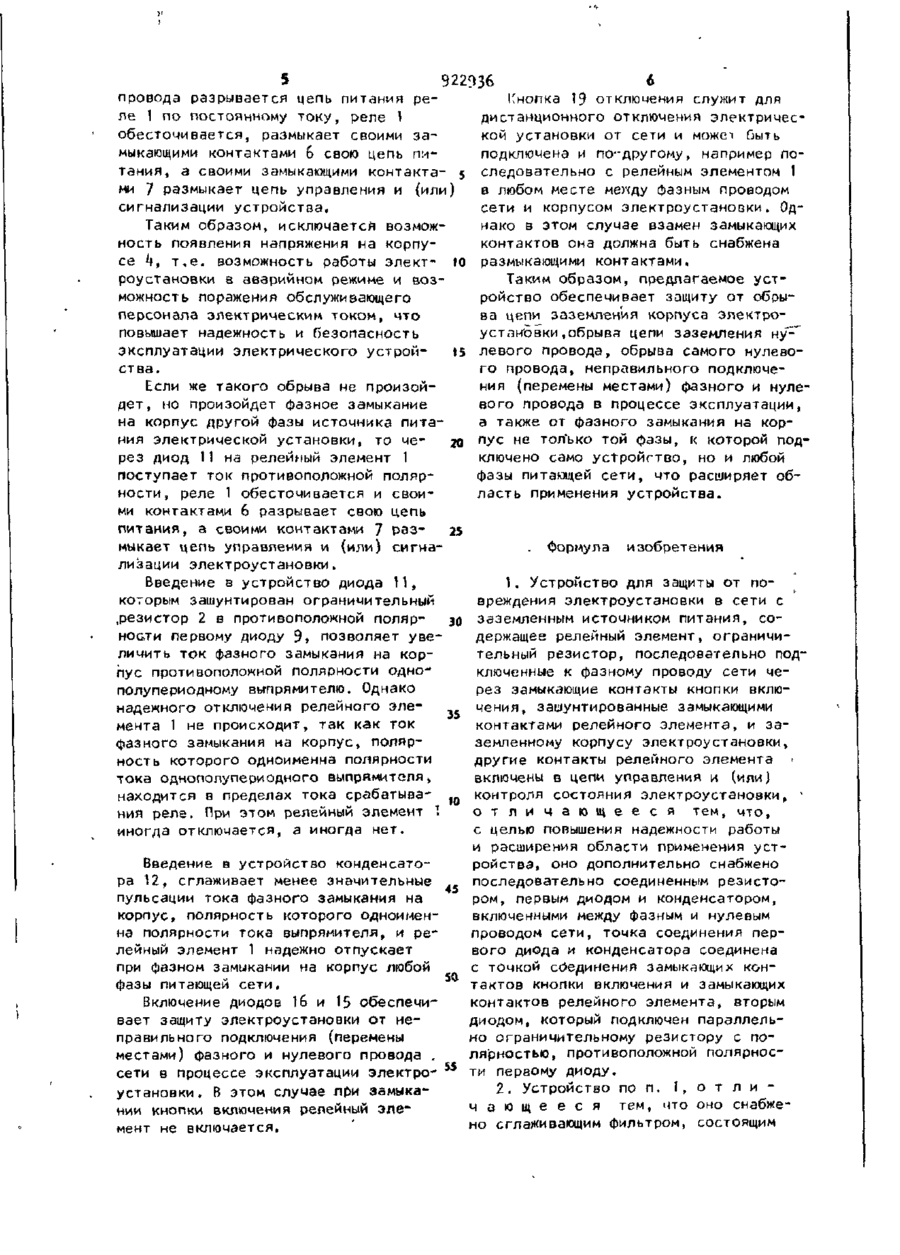

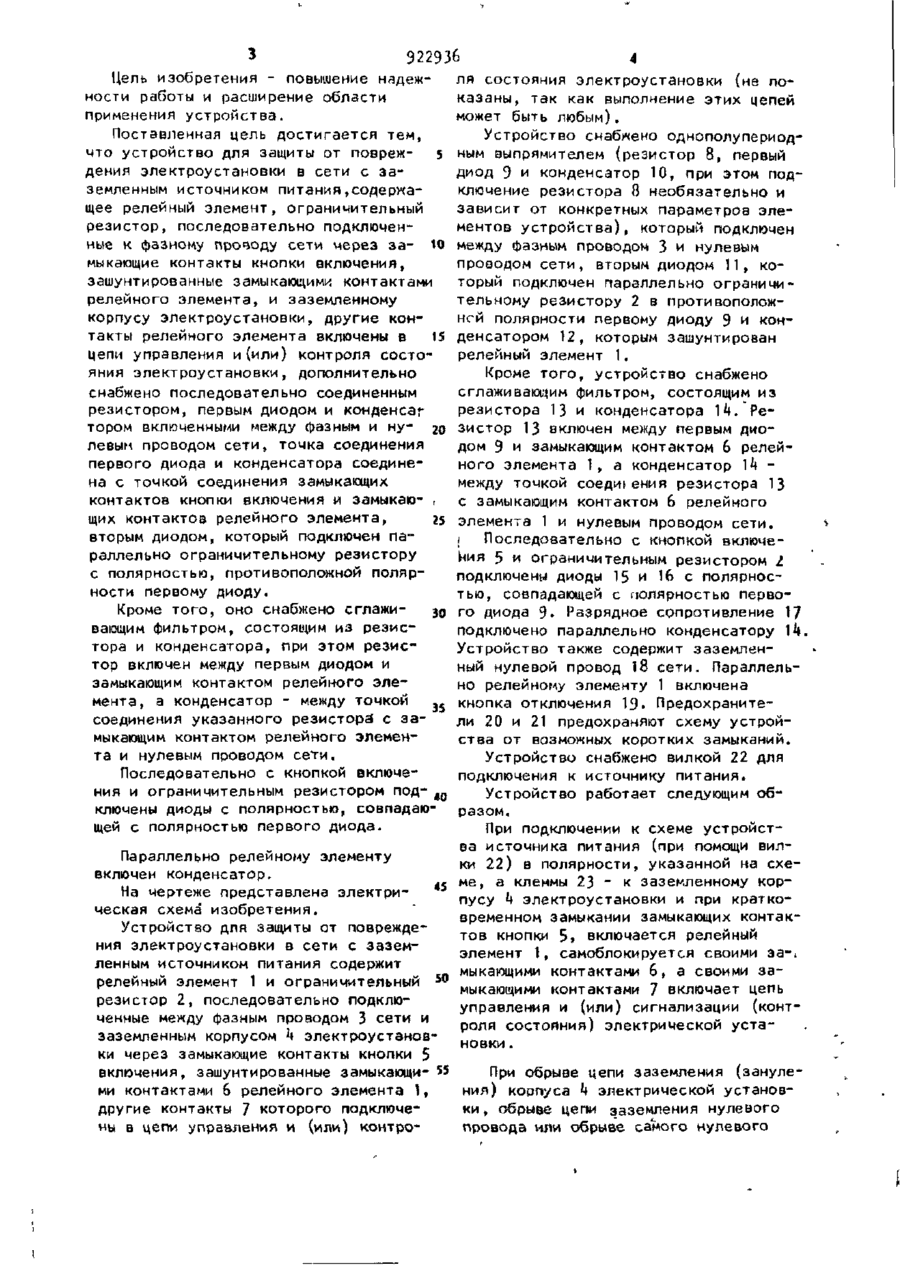

ОПИСАННІ ИЗОБРЕТЕНИЯ Союз Советски* С оци апис т ичес ни і Республик К (И) 922936 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice to protect from fault condition of electric installation in network with a grounded electric power supply
Автори англійськоюOchkovskyi Ihor Ivanovych
Назва патенту російськоюУстройство для защиты от повреждений электроустановки в сети с заземленным источником питания
Автори російськоюОчковский Игорь Иванович
МПК / Мітки
МПК: H02H 3/14
Мітки: живлення, пристрій, мережі, заземленним, джерелом, ушкодження, електроустановки, захисту
