Спосіб очищення води від дисперсних домішок при освітленні природних і стічних вод

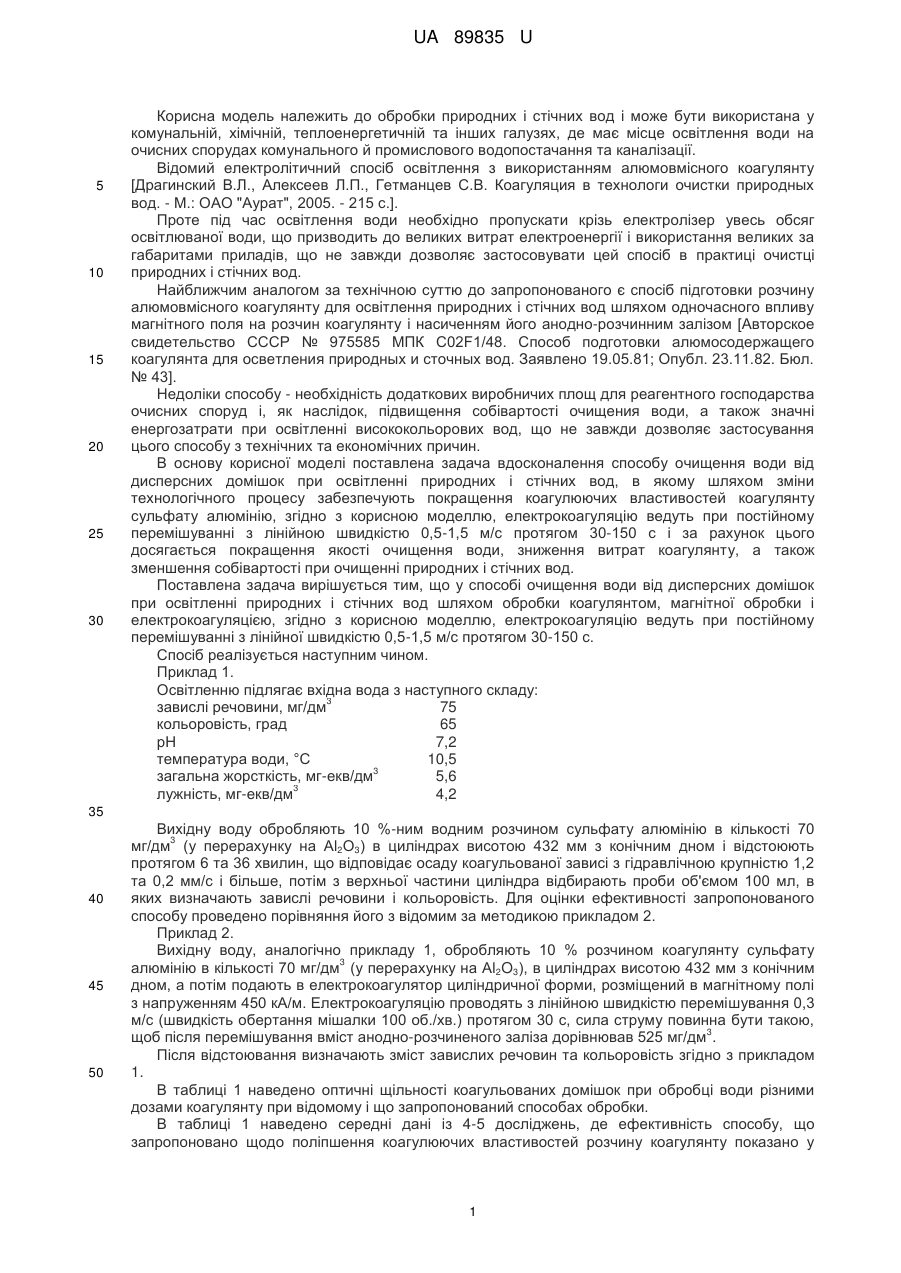

Реферат: Спосіб очищення води від дисперсних домішок при освітленні природних і стічних вод шляхом обробки коагулянтом, магнітної обробки і електрокоагуляцією. Електрокоагуляцію ведуть при постійному перемішуванні з лінійною швидкістю 0,5-1,5 м/с протягом 30-150 с. UA 89835 U (12) UA 89835 U UA 89835 U 5 10 15 20 25 30 Корисна модель належить до обробки природних і стічних вод і може бути використана у комунальній, хімічній, теплоенергетичній та інших галузях, де має місце освітлення води на очисних спорудах комунального й промислового водопостачання та каналізації. Відомий електролітичний спосіб освітлення з використанням алюмовмісного коагулянту [Драгинский В.Л., Алексеев Л.П., Гетманцев С.В. Коагуляция в технологи очистки природных вод. - М.: ОАО "Аурат", 2005. - 215 с.]. Проте під час освітлення води необхідно пропускати крізь електролізер увесь обсяг освітлюваної води, що призводить до великих витрат електроенергії і використання великих за габаритами приладів, що не завжди дозволяє застосовувати цей спосіб в практиці очистці природних і стічних вод. Найближчим аналогом за технічною суттю до запропонованого є спосіб підготовки розчину алюмовмісного коагулянту для освітлення природних і стічних вод шляхом одночасного впливу магнітного поля на розчин коагулянту і насиченням його анодно-розчинним залізом [Авторское свидетельство СССР № 975585 МПК C02F1/48. Способ подготовки алюмосодержащего коагулянта для осветления природных и сточных вод. Заявлено 19.05.81; Опубл. 23.11.82. Бюл. № 43]. Недоліки способу - необхідність додаткових виробничих площ для реагентного господарства очисних споруд і, як наслідок, підвищення собівартості очищения води, а також значні енергозатрати при освітленні висококольорових вод, що не завжди дозволяє застосування цього способу з технічних та економічних причин. В основу корисної моделі поставлена задача вдосконалення способу очищення води від дисперсних домішок при освітленні природних і стічних вод, в якому шляхом зміни технологічного процесу забезпечують покращення коагулюючих властивостей коагулянту сульфату алюмінію, згідно з корисною моделлю, електрокоагуляцію ведуть при постійному перемішуванні з лінійною швидкістю 0,5-1,5 м/с протягом 30-150 с і за рахунок цього досягається покращення якості очищення води, зниження витрат коагулянту, а також зменшення собівартості при очищенні природних і стічних вод. Поставлена задача вирішується тим, що у способі очищення води від дисперсних домішок при освітленні природних і стічних вод шляхом обробки коагулянтом, магнітної обробки і електрокоагуляцією, згідно з корисною моделлю, електрокоагуляцію ведуть при постійному перемішуванні з лінійної швидкістю 0,5-1,5 м/с протягом 30-150 с. Спосіб реалізується наступним чином. Приклад 1. Освітленню підлягає вхідна вода з наступного складу: 3 завислі речовини, мг/дм 75 кольоровість, град 65 рН 7,2 температура води, °C 10,5 3 загальна жорсткість, мг-екв/дм 5,6 3 лужність, мг-екв/дм 4,2 35 40 45 50 Вихідну воду обробляють 10 %-ним водним розчином сульфату алюмінію в кількості 70 3 мг/дм (у перерахунку на Аl2О3) в циліндрах висотою 432 мм з конічним дном і відстоюють протягом 6 та 36 хвилин, що відповідає осаду коагульованої зависі з гідравлічною крупністю 1,2 та 0,2 мм/с і більше, потім з верхньої частини циліндра відбирають проби об'ємом 100 мл, в яких визначають завислі речовини і кольоровість. Для оцінки ефективності запропонованого способу проведено порівняння його з відомим за методикою прикладом 2. Приклад 2. Вихідну воду, аналогічно прикладу 1, обробляють 10 % розчином коагулянту сульфату 3 алюмінію в кількості 70 мг/дм (у перерахунку на Аl2O3), в циліндрах висотою 432 мм з конічним дном, а потім подають в електрокоагулятор циліндричної форми, розміщений в магнітному полі з напруженням 450 кА/м. Електрокоагуляцію проводять з лінійною швидкістю перемішування 0,3 м/с (швидкість обертання мішалки 100 об./хв.) протягом 30 с, сила струму повинна бути такою, 3 щоб після перемішування вміст анодно-розчиненого заліза дорівнював 525 мг/дм . Після відстоювання визначають зміст завислих речовин та кольоровість згідно з прикладом 1. В таблиці 1 наведено оптичні щільності коагульованих домішок при обробці води різними дозами коагулянту при відомому і що запропонований способах обробки. В таблиці 1 наведено середні дані із 4-5 досліджень, де ефективність способу, що запропоновано щодо поліпшення коагулюючих властивостей розчину коагулянту показано у 1 UA 89835 U порівнянні з відомими способами, причому показники контрольного дослідження приймають за 100 %. Таблиця 1 Доза коагулянту, в % від розрахункової дози 10 70 60 50 5 10 15 20 Оптична щільність домішок при обробці води за запропонованим відомим коагулянтом способом 0,378 0,285 0,395 0,294 0,425 0,305 0,465 0,372 Примітка Вміст завислих 3 речовин 75 мг/дм , кольоровість 65 град. Отримані дослідні дані наведено в таблицях 1 і 2 (середні результати з 3-4 досліджень), де ефективність способу освітлювання природних і стічних вод від дисперсних домішок показана у порівнянні з відомим способом. Таким чином, запропонований спосіб очищення води від дисперсних домішок дозволяє інтенсифікувати процес освітлення води у порівнянні з відомим способом, покращити якість очищення води, зменшити втрати реагентів у середньому на 30-40 % з отриманням очищеної води потрібної якості, при цьому собівартість очищення води зменшується на 25-30 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб очищення води від дисперсних домішок при освітленні природних і стічних вод шляхом обробки коагулянтом, магнітної обробки і електрокоагуляцією, який відрізняється тим, що електрокоагуляцію ведуть при постійному перемішуванні з лінійною швидкістю 0,5-1,5 м/с протягом 30-150 с. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
