Парогенератор

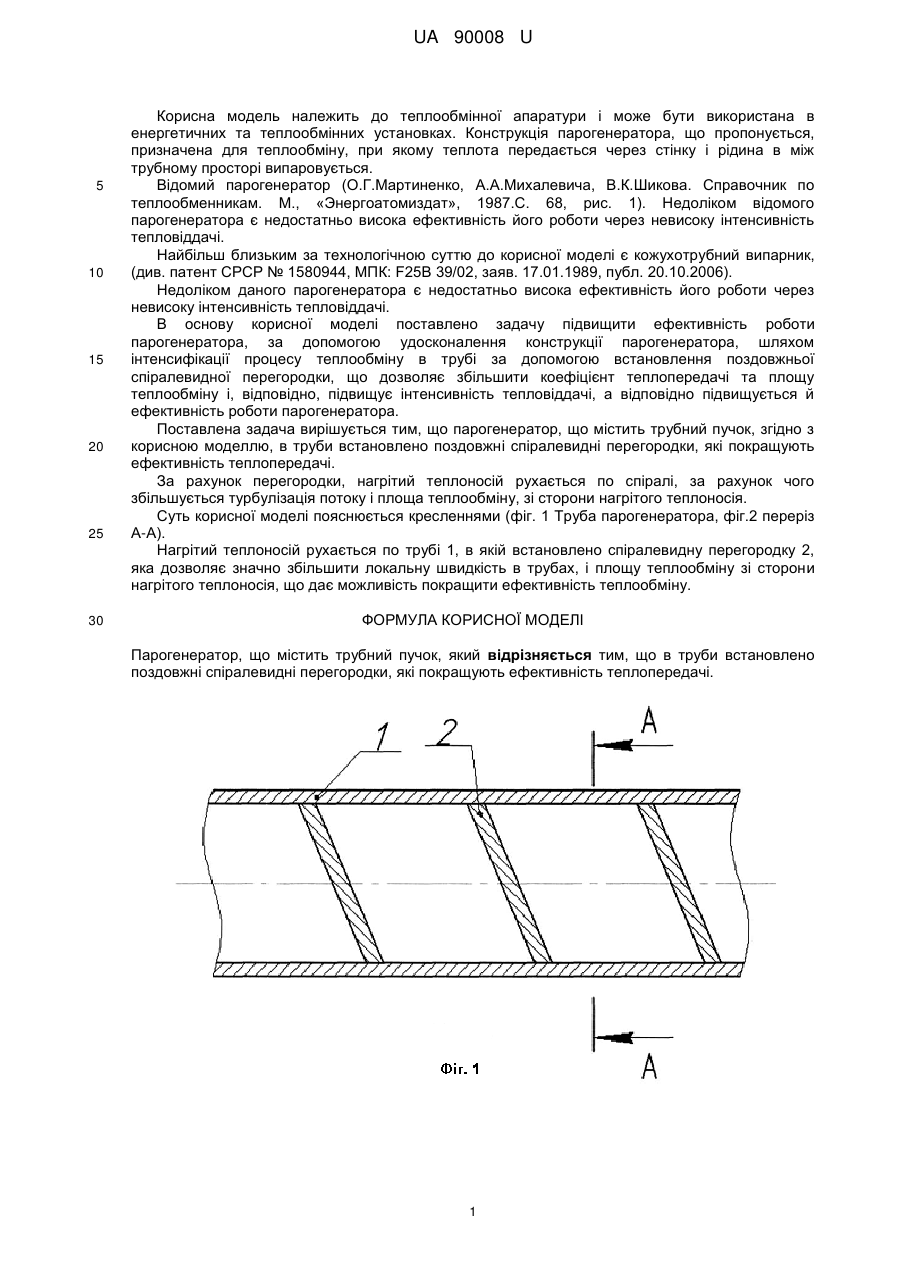

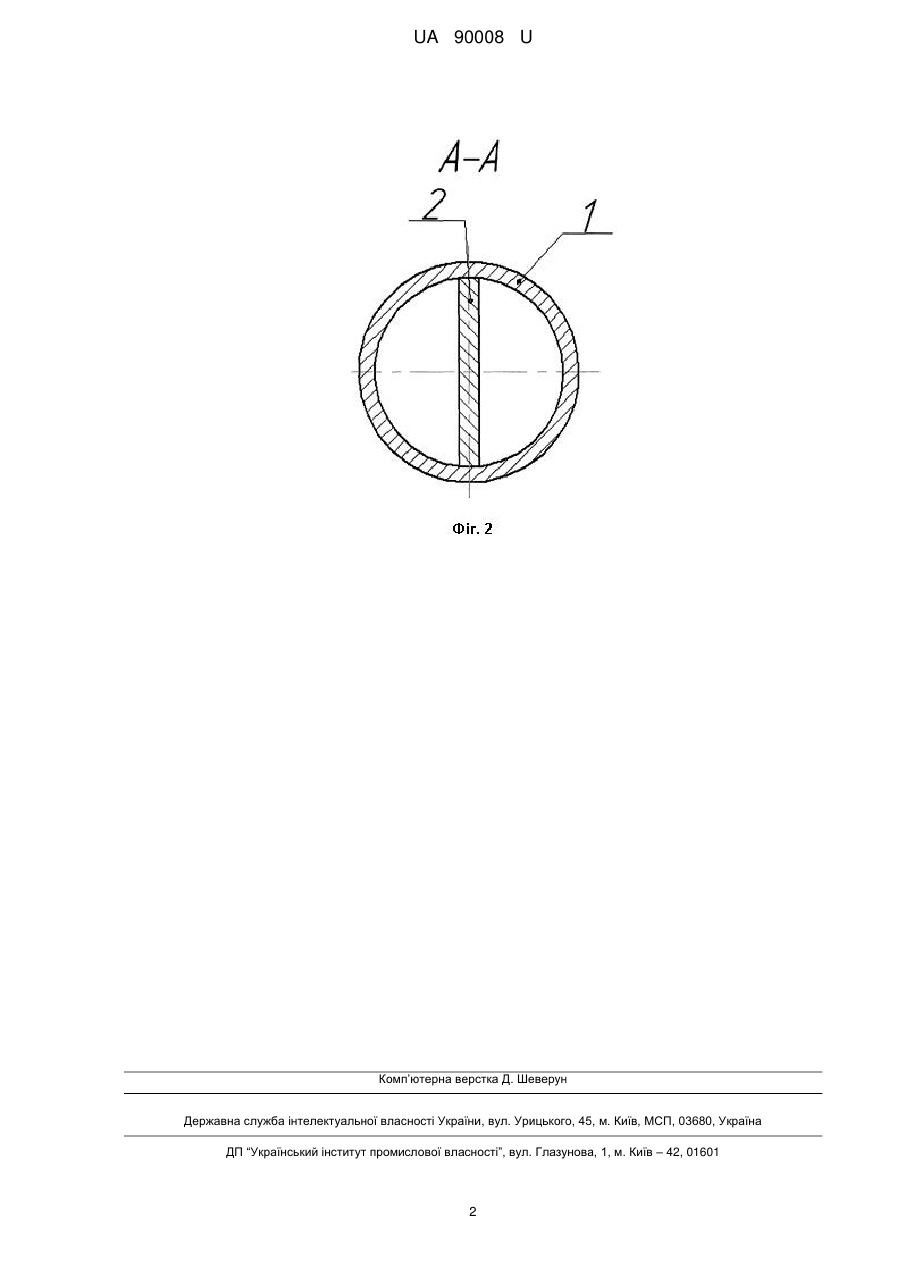

Реферат: UA 90008 U UA 90008 U 5 10 15 20 25 30 Корисна модель належить до теплообмінної апаратури і може бути використана в енергетичних та теплообмінних установках. Конструкція парогенератора, що пропонується, призначена для теплообміну, при якому теплота передається через стінку і рідина в між трубному просторі випаровується. Відомий парогенератор (О.Г.Мартиненко, А.А.Михалевича, В.К.Шикова. Справочник по теплообменникам. Μ., «Энергоатомиздат», 1987.С. 68, рис. 1). Недоліком відомого парогенератора є недостатньо висока ефективність його роботи через невисоку інтенсивність тепловіддачі. Найбільш близьким за технологічною суттю до корисної моделі є кожухотрубний випарник, (див. патент СРСР № 1580944, МПК: F25B 39/02, заяв. 17.01.1989, публ. 20.10.2006). Недоліком даного парогенератора є недостатньо висока ефективність його роботи через невисоку інтенсивність тепловіддачі. В основу корисної моделі поставлено задачу підвищити ефективність роботи парогенератора, за допомогою удосконалення конструкції парогенератора, шляхом інтенсифікації процесу теплообміну в трубі за допомогою встановлення поздовжньої спіралевидної перегородки, що дозволяє збільшити коефіцієнт теплопередачі та площу теплообміну і, відповідно, підвищує інтенсивність тепловіддачі, а відповідно підвищується й ефективність роботи парогенератора. Поставлена задача вирішується тим, що парогенератор, що містить трубний пучок, згідно з корисною моделлю, в труби встановлено поздовжні спіралевидні перегородки, які покращують ефективність теплопередачі. За рахунок перегородки, нагрітий теплоносій рухається по спіралі, за рахунок чого збільшується турбулізація потоку і площа теплообміну, зі сторони нагрітого теплоносія. Суть корисної моделі пояснюється кресленнями (фіг. 1 Труба парогенератора, фіг.2 переріз А-А). Нагрітий теплоносій рухається по трубі 1, в якій встановлено спіралевидну перегородку 2, яка дозволяє значно збільшити локальну швидкість в трубах, і площу теплообміну зі сторони нагрітого теплоносія, що дає можливість покращити ефективність теплообміну. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Парогенератор, що містить трубний пучок, який відрізняється тим, що в труби встановлено поздовжні спіралевидні перегородки, які покращують ефективність теплопередачі. 1 UA 90008 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
