Спосіб дренування біологічної порожнини

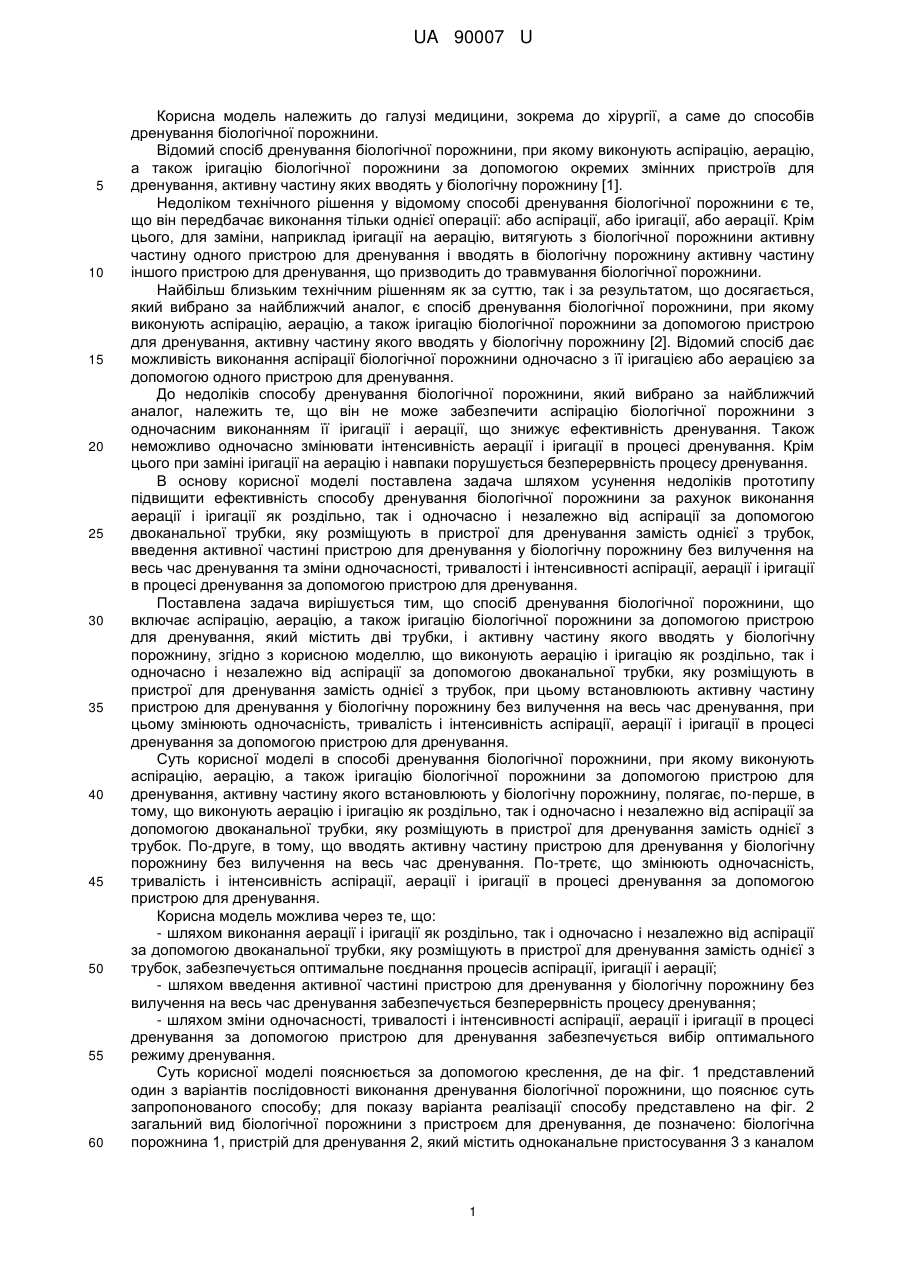

Реферат: Спосіб дренування біологічної порожнини включає аспірацію, аерацію, іригацію біологічної порожнини за допомогою пристрою для дренування, активну частину якого вводять у біологічну порожнину. Виконують аерацію і іригацію як роздільно, так і одночасно і незалежно від аспірації за допомогою двоканальної трубки, яку розміщують в пристрої для дренування замість однієї з трубок. При цьому встановлюють активну частину пристрою для дренування у біологічну порожнину без вилучення на весь час дренування. Змінюють одночасність, тривалість і інтенсивність аспірації, аерації і іригації в процесі дренування за допомогою пристрою для дренування. UA 90007 U (12) UA 90007 U UA 90007 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, зокрема до хірургії, а саме до способів дренування біологічної порожнини. Відомий спосіб дренування біологічної порожнини, при якому виконують аспірацію, аерацію, а також іригацію біологічної порожнини за допомогою окремих змінних пристроїв для дренування, активну частину яких вводять у біологічну порожнину [1]. Недоліком технічного рішення у відомому способі дренування біологічної порожнини є те, що він передбачає виконання тільки однієї операції: або аспірації, або іригації, або аерації. Крім цього, для заміни, наприклад іригації на аерацію, витягують з біологічної порожнини активну частину одного пристрою для дренування і вводять в біологічну порожнину активну частину іншого пристрою для дренування, що призводить до травмування біологічної порожнини. Найбільш близьким технічним рішенням як за суттю, так і за результатом, що досягається, який вибрано за найближчий аналог, є спосіб дренування біологічної порожнини, при якому виконують аспірацію, аерацію, а також іригацію біологічної порожнини за допомогою пристрою для дренування, активну частину якого вводять у біологічну порожнину [2]. Відомий спосіб дає можливість виконання аспірації біологічної порожнини одночасно з її іригацією або аерацією за допомогою одного пристрою для дренування. До недоліків способу дренування біологічної порожнини, який вибрано за найближчий аналог, належить те, що він не може забезпечити аспірацію біологічної порожнини з одночасним виконанням її іригації і аерації, що знижує ефективність дренування. Також неможливо одночасно змінювати інтенсивність аерації і іригації в процесі дренування. Крім цього при заміні іригації на аерацію і навпаки порушується безперервність процесу дренування. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу підвищити ефективність способу дренування біологічної порожнини за рахунок виконання аерації і іригації як роздільно, так і одночасно і незалежно від аспірації за допомогою двоканальної трубки, яку розміщують в пристрої для дренування замість однієї з трубок, введення активної частині пристрою для дренування у біологічну порожнину без вилучення на весь час дренування та зміни одночасності, тривалості і інтенсивності аспірації, аерації і іригації в процесі дренування за допомогою пристрою для дренування. Поставлена задача вирішується тим, що спосіб дренування біологічної порожнини, що включає аспірацію, аерацію, а також іригацію біологічної порожнини за допомогою пристрою для дренування, який містить дві трубки, і активну частину якого вводять у біологічну порожнину, згідно з корисною моделлю, що виконують аерацію і іригацію як роздільно, так і одночасно і незалежно від аспірації за допомогою двоканальної трубки, яку розміщують в пристрої для дренування замість однієї з трубок, при цьому встановлюють активну частину пристрою для дренування у біологічну порожнину без вилучення на весь час дренування, при цьому змінюють одночасність, тривалість і інтенсивність аспірації, аерації і іригації в процесі дренування за допомогою пристрою для дренування. Суть корисної моделі в способі дренування біологічної порожнини, при якому виконують аспірацію, аерацію, а також іригацію біологічної порожнини за допомогою пристрою для дренування, активну частину якого встановлюють у біологічну порожнину, полягає, по-перше, в тому, що виконують аерацію і іригацію як роздільно, так і одночасно і незалежно від аспірації за допомогою двоканальної трубки, яку розміщують в пристрої для дренування замість однієї з трубок. По-друге, в тому, що вводять активну частину пристрою для дренування у біологічну порожнину без вилучення на весь час дренування. По-третє, що змінюють одночасність, тривалість і інтенсивність аспірації, аерації і іригації в процесі дренування за допомогою пристрою для дренування. Корисна модель можлива через те, що: - шляхом виконання аерації і іригації як роздільно, так і одночасно і незалежно від аспірації за допомогою двоканальної трубки, яку розміщують в пристрої для дренування замість однієї з трубок, забезпечується оптимальне поєднання процесів аспірації, іригації і аерації; - шляхом введення активної частині пристрою для дренування у біологічну порожнину без вилучення на весь час дренування забезпечується безперервність процесу дренування; - шляхом зміни одночасності, тривалості і інтенсивності аспірації, аерації і іригації в процесі дренування за допомогою пристрою для дренування забезпечується вибір оптимального режиму дренування. Суть корисної моделі пояснюється за допомогою креслення, де на фіг. 1 представлений один з варіантів послідовності виконання дренування біологічної порожнини, що пояснює суть запропонованого способу; для показу варіанта реалізації способу представлено на фіг. 2 загальний вид біологічної порожнини з пристроєм для дренування, де позначено: біологічна порожнина 1, пристрій для дренування 2, який містить одноканальне пристосування 3 з каналом 1 UA 90007 U 5 10 15 20 25 30 35 для аспірації 4, двоканальне пристосування 5 з каналом для аерації 6 і каналом для іригації 7, манжету 8, аспіратор 9, компресор 10 і насос 11. Аспіратор 9 з'єднаний з каналом аспірації 4, компресор 10 приєднаний до каналу аерації 6, насос 11 з'єднаний з каналом іригації 7. Манжета 8 призначена для фіксації пристрою для дренування 2 щодо біологічної порожнини 1, поділяє пристрій для дренування 2 на активну частину 12, яка поміщена в біологічну порожнину 1, і пасивну частину 13, яка розміщена зовні біологічної порожнини 1, а також може служити для герметизації біологічної порожнини 1 від навколишнього повітря. Спосіб дренування біологічної порожнини, що заявляється, реалізується (як варіант виконання технічних операцій, що є суттю способу) таким чином. Визначають розміри біологічної порожнини 1, що підлягає дренуванню. Виходячи з розмірів біологічної порожнини 1, встановлюють довжину активної частини 12 пристрою для дренування 2 шляхом регулювання положення манжети 8. Після цього вводять активну частиною 12 пристрою для дренування 2 в біологічну порожнину 1 на весь час її дренування. Фіксують активну частину 12 пристрою для дренування 2 щодо біологічної порожнини 1 за допомогою манжети 8. У разі необхідності виконують герметизацію біологічної порожнини 1 за допомогою манжети 8. Включають аспіратор 9, компресор 10 і насос 11 та виконують відповідно аспірацію, аерацію і іригацію біологічної порожнини 1. Одночасність і тривалість проведення аспірації, аерації і іригації встановлюють відповідно до стану біологічної порожнини 1 і здійснюють за допомогою включення і відключення відповідно аспіратора 9, компресора 10 і насоса 11 пристрою для дренування 2. Інтенсивність аспірації, аерації і іригації змінюють у процесі дренування біологічної порожнини 1 за допомогою регулювання режиму роботи відповідно аспіратора 9, компресора 10 і насоса 11 пристрою для дренування 2. Після закінчення дренування біологічної порожнини 1 припиняють аспірацію, аерацію і іригацію шляхом відключення відповідно аспіратора 9, компресора 10 і насоса 11 і витягують активну частину 12 пристрою для дренування 2 з біологічної порожнини 1. Підвищення ефективності застосування способу дренування біологічної порожнини, який заявляється, у порівнянні з прототипом досягається шляхом забезпечення можливості одночасного і незалежного виконання аерації, іригації і аспірації біологічної порожнини при встановленні активної частині пристрою для дренування у біологічну порожнину без вилучення на весь час дренування і можливості зміни одночасності, тривалості і інтенсивності аспірації, аерації і іригації в процесі дренування, в результаті чого дренування виконується безперервно в оптимальному режимі. Джерела інформації: 1. Попкиров С. Гнойно-септическая хирургия. София: Медицина и физкультура, 1977 аналог. 2. Патент РФ № 2292922, Универсальный комбинированный хирургический дренаж, 2005. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб дренування біологічної порожнини, що включає аспірацію, аерацію, а також іригацію біологічної порожнини за допомогою пристрою для дренування, який містить дві трубки, і активну частину якого вводять у біологічну порожнину, який відрізняється тим, що виконують аерацію і іригацію як роздільно, так і одночасно і незалежно від аспірації за допомогою двоканальної трубки, яку розміщують в пристрої для дренування замість однієї з трубок, при цьому встановлюють активну частину пристрою для дренування у біологічну порожнину без вилучення на весь час дренування, при цьому змінюють одночасність, тривалість і інтенсивність аспірації, аерації і іригації в процесі дренування за допомогою пристрою для дренування. 2 UA 90007 U 3 UA 90007 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
