Інерційні вибивні грати

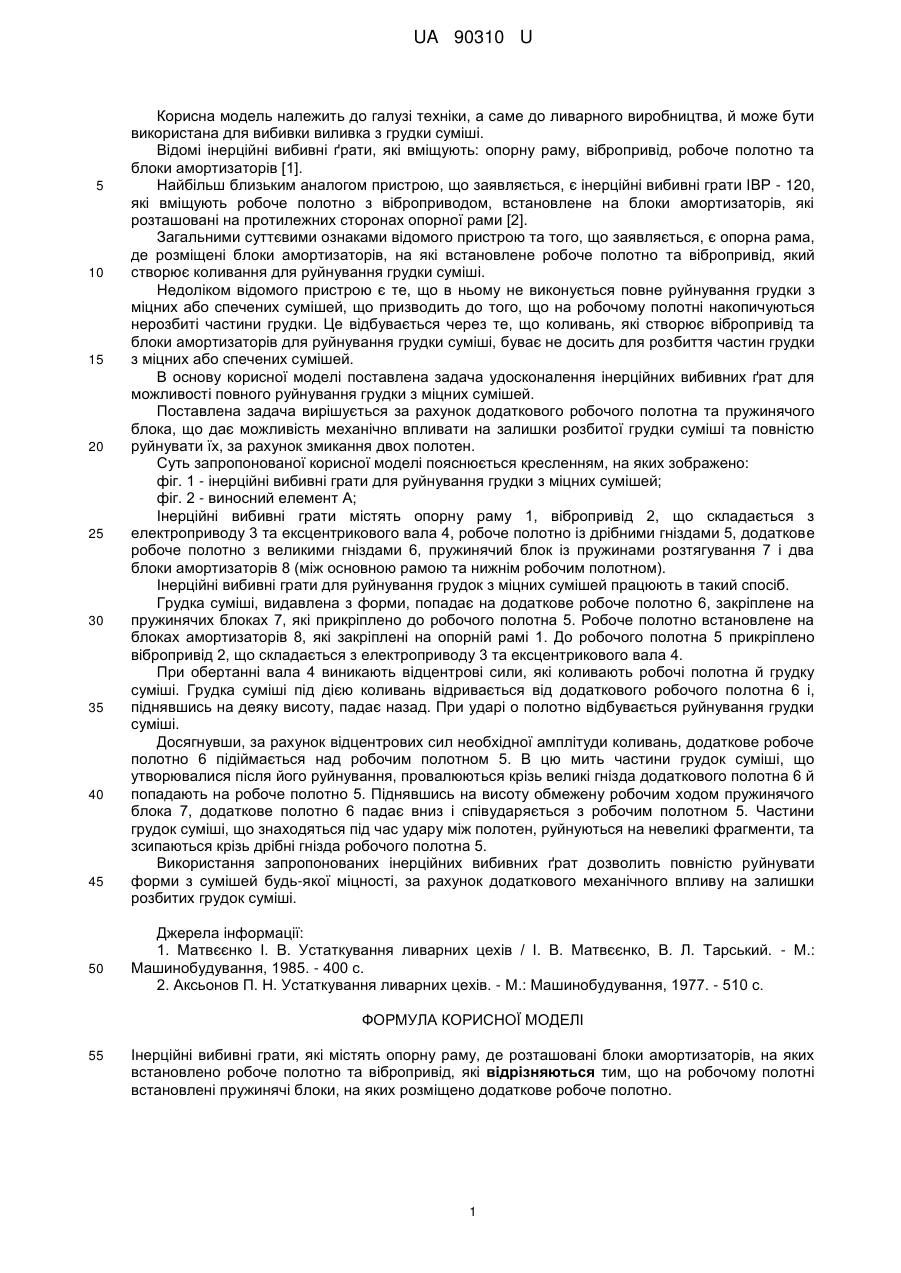

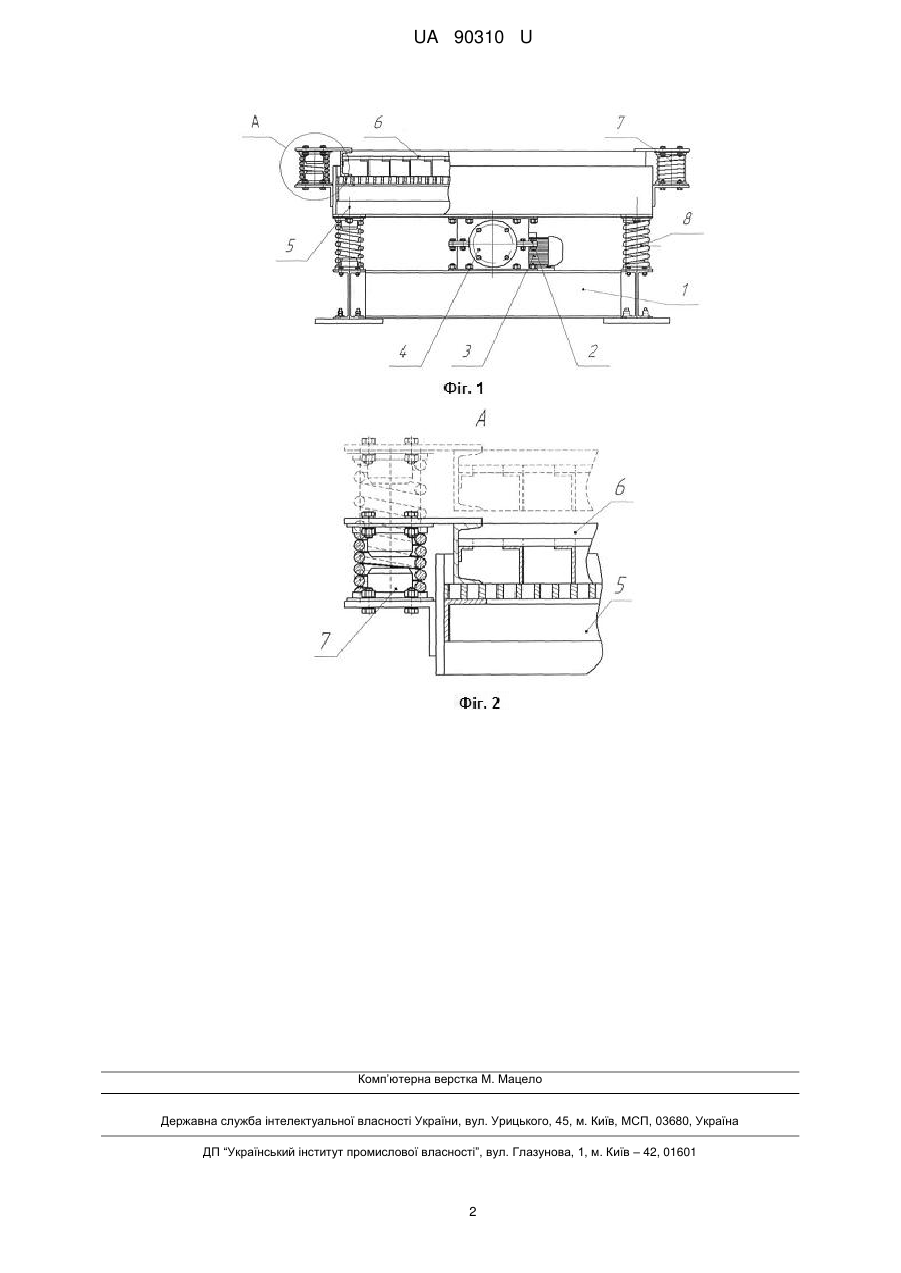

Реферат: UA 90310 U UA 90310 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі техніки, а саме до ливарного виробництва, й може бути використана для вибивки виливка з грудки суміші. Відомі інерційні вибивні ґрати, які вміщують: опорну раму, вібропривід, робоче полотно та блоки амортизаторів [1]. Найбільш близьким аналогом пристрою, що заявляється, є інерційні вибивні грати ІВР - 120, які вміщують робоче полотно з віброприводом, встановлене на блоки амортизаторів, які розташовані на протилежних сторонах опорної рами [2]. Загальними суттєвими ознаками відомого пристрою та того, що заявляється, є опорна рама, де розміщені блоки амортизаторів, на які встановлене робоче полотно та вібропривід, який створює коливання для руйнування грудки суміші. Недоліком відомого пристрою є те, що в ньому не виконується повне руйнування грудки з міцних або спечених сумішей, що призводить до того, що на робочому полотні накопичуються нерозбиті частини грудки. Це відбувається через те, що коливань, які створює вібропривід та блоки амортизаторів для руйнування грудки суміші, буває не досить для розбиття частин грудки з міцних або спечених сумішей. В основу корисної моделі поставлена задача удосконалення інерційних вибивних ґрат для можливості повного руйнування грудки з міцних сумішей. Поставлена задача вирішується за рахунок додаткового робочого полотна та пружинячого блока, що дає можливість механічно впливати на залишки розбитої грудки суміші та повністю руйнувати їх, за рахунок змикання двох полотен. Суть запропонованої корисної моделі пояснюється кресленням, на яких зображено: фіг. 1 - інерційні вибивні грати для руйнування грудки з міцних сумішей; фіг. 2 - виносний елемент А; Інерційні вибивні грати містять опорну раму 1, вібропривід 2, що складається з електроприводу 3 та ексцентрикового вала 4, робоче полотно із дрібними гніздами 5, додаткове робоче полотно з великими гніздами 6, пружинячий блок із пружинами розтягування 7 і два блоки амортизаторів 8 (між основною рамою та нижнім робочим полотном). Інерційні вибивні грати для руйнування грудок з міцних сумішей працюють в такий спосіб. Грудка суміші, видавлена з форми, попадає на додаткове робоче полотно 6, закріплене на пружинячих блоках 7, які прикріплено до робочого полотна 5. Робоче полотно встановлене на блоках амортизаторів 8, які закріплені на опорній рамі 1. До робочого полотна 5 прикріплено вібропривід 2, що складається з електроприводу 3 та ексцентрикового вала 4. При обертанні вала 4 виникають відцентрові сили, які коливають робочі полотна й грудку суміші. Грудка суміші під дією коливань відривається від додаткового робочого полотна 6 і, піднявшись на деяку висоту, падає назад. При ударі о полотно відбувається руйнування грудки суміші. Досягнувши, за рахунок відцентрових сил необхідної амплітуди коливань, додаткове робоче полотно 6 підіймається над робочим полотном 5. В цю мить частини грудок суміші, що утворювалися після його руйнування, провалюються крізь великі гнізда додаткового полотна 6 й попадають на робоче полотно 5. Піднявшись на висоту обмежену робочим ходом пружинячого блока 7, додаткове полотно 6 падає вниз і співударяється з робочим полотном 5. Частини грудок суміші, що знаходяться під час удару між полотен, руйнуються на невеликі фрагменти, та зсипаються крізь дрібні гнізда робочого полотна 5. Використання запропонованих інерційних вибивних ґрат дозволить повністю руйнувати форми з сумішей будь-якої міцності, за рахунок додаткового механічного впливу на залишки розбитих грудок суміші. Джерела інформації: 1. Матвєєнко І. В. Устаткування ливарних цехів / І. В. Матвєєнко, В. Л. Тарський. - М.: Машинобудування, 1985. - 400 с. 2. Аксьонов П. Н. Устаткування ливарних цехів. - М.: Машинобудування, 1977. - 510 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Інерційні вибивні грати, які містять опорну раму, де розташовані блоки амортизаторів, на яких встановлено робоче полотно та вібропривід, які відрізняються тим, що на робочому полотні встановлені пружинячі блоки, на яких розміщено додаткове робоче полотно. 1 UA 90310 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
