Спосіб визначення стану кісткової тканини

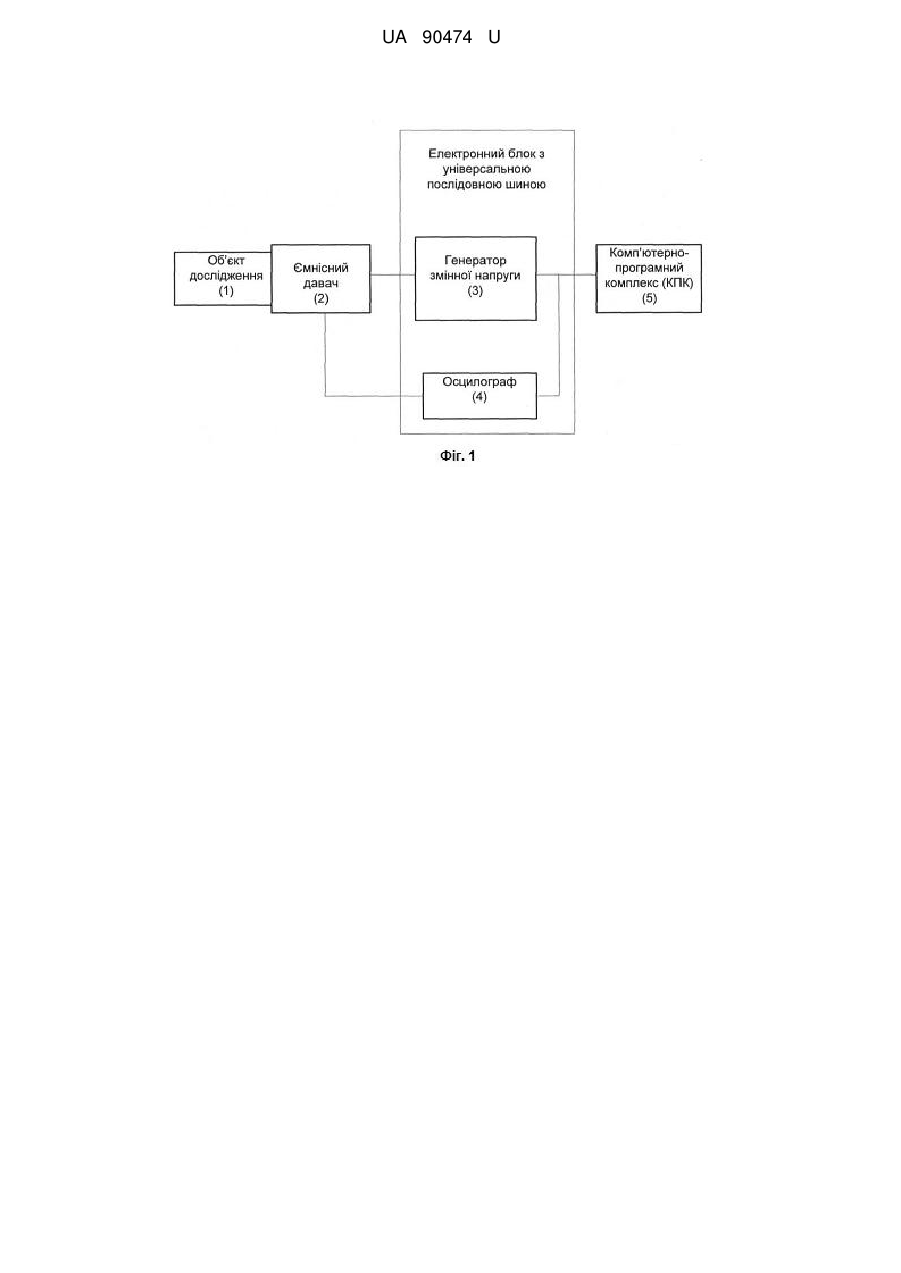

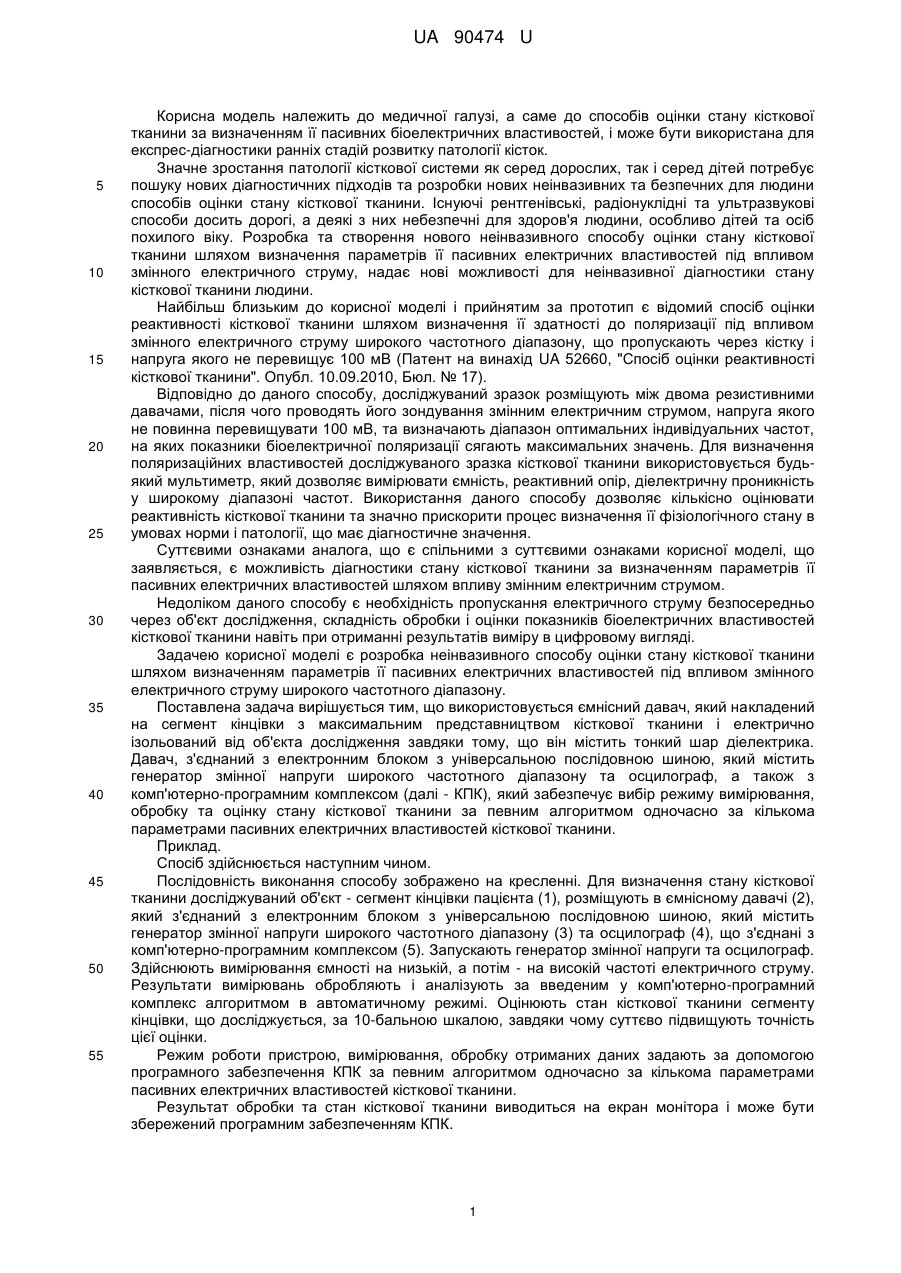

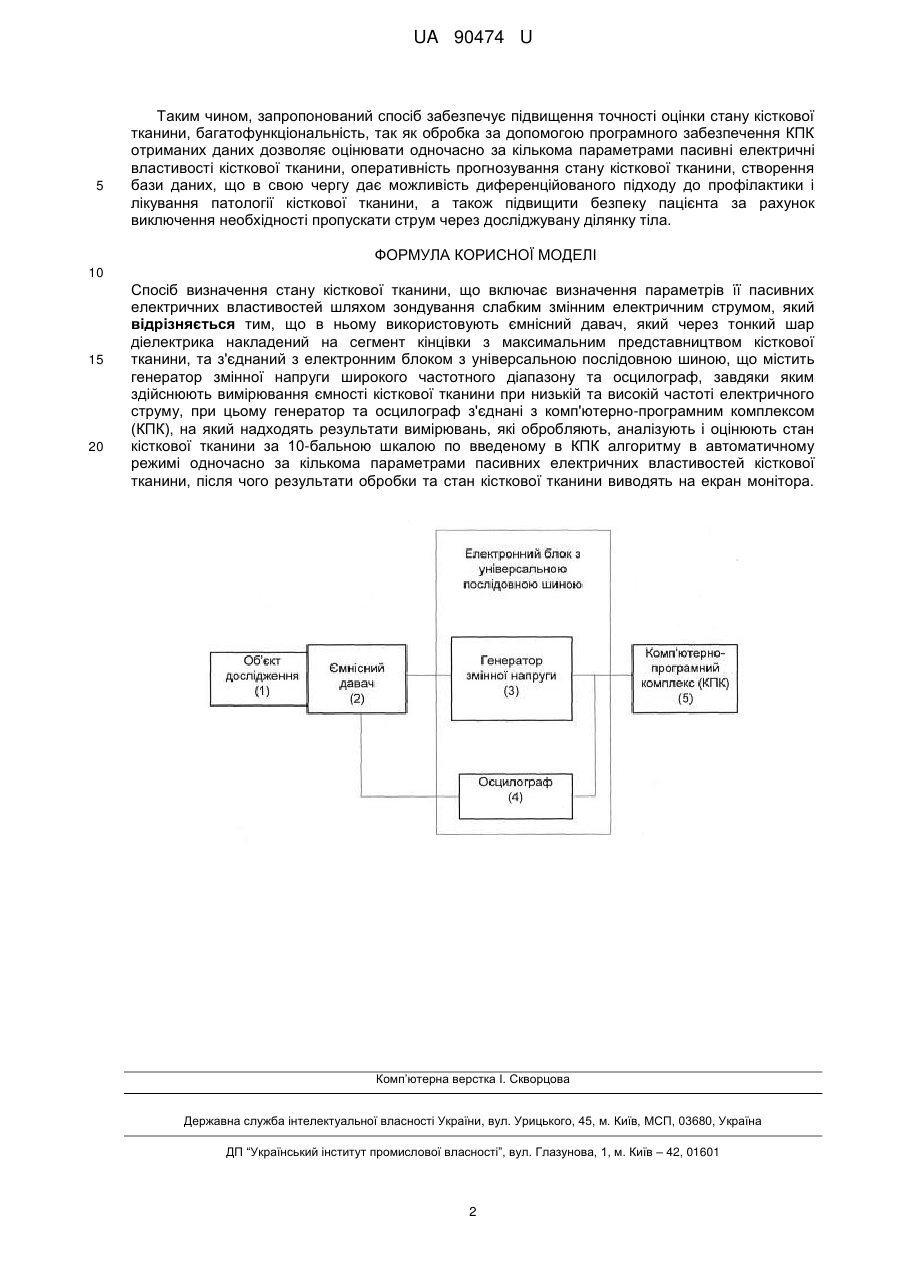

Реферат: Спосіб визначення стану кісткової тканини включає визначення параметрів її пасивних електричних властивостей шляхом зондування слабким змінним електричним струмом. При якому використовують ємнісний давач, який через тонкий шар діелектрика накладений на сегмент кінцівки з максимальним представництвом кісткової тканини, та з'єднаний з електронним блоком з універсальною послідовною шиною, що містить генератор змінної напруги широкого частотного діапазону та осцилограф, завдяки яким здійснюють вимірювання ємності кісткової тканини при низькій та високій частоті електричного струму. Генератор та осцилограф з'єднані з комп'ютерно-програмним комплексом (КПК), на який надходять результати вимірювань, які обробляють, аналізують і оцінюють стан кісткової тканини за 10бальною шкалою по введеному в КПК алгоритму в автоматичному режимі одночасно за кількома параметрами пасивних електричних властивостей кісткової тканини. Результати обробки та стан кісткової тканини виводять на екран монітора. UA 90474 U (54) СПОСІБ ВИЗНАЧЕННЯ СТАНУ КІСТКОВОЇ ТКАНИНИ UA 90474 U UA 90474 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної галузі, а саме до способів оцінки стану кісткової тканини за визначенням її пасивних біоелектричних властивостей, і може бути використана для експрес-діагностики ранніх стадій розвитку патології кісток. Значне зростання патології кісткової системи як серед дорослих, так і серед дітей потребує пошуку нових діагностичних підходів та розробки нових неінвазивних та безпечних для людини способів оцінки стану кісткової тканини. Існуючі рентгенівські, радіонуклідні та ультразвукові способи досить дорогі, а деякі з них небезпечні для здоров'я людини, особливо дітей та осіб похилого віку. Розробка та створення нового неінвазивного способу оцінки стану кісткової тканини шляхом визначення параметрів її пасивних електричних властивостей під впливом змінного електричного струму, надає нові можливості для неінвазивної діагностики стану кісткової тканини людини. Найбільш близьким до корисної моделі і прийнятим за прототип є відомий спосіб оцінки реактивності кісткової тканини шляхом визначення її здатності до поляризації під впливом змінного електричного струму широкого частотного діапазону, що пропускають через кістку і напруга якого не перевищує 100 мВ (Патент на винахід UA 52660, "Спосіб оцінки реактивності кісткової тканини". Опубл. 10.09.2010, Бюл. № 17). Відповідно до даного способу, досліджуваний зразок розміщують між двома резистивними давачами, після чого проводять його зондування змінним електричним струмом, напруга якого не повинна перевищувати 100 мВ, та визначають діапазон оптимальних індивідуальних частот, на яких показники біоелектричної поляризації сягають максимальних значень. Для визначення поляризаційних властивостей досліджуваного зразка кісткової тканини використовується будьякий мультиметр, який дозволяє вимірювати ємність, реактивний опір, діелектричну проникність у широкому діапазоні частот. Використання даного способу дозволяє кількісно оцінювати реактивність кісткової тканини та значно прискорити процес визначення її фізіологічного стану в умовах норми і патології, що має діагностичне значення. Суттєвими ознаками аналога, що є спільними з суттєвими ознаками корисної моделі, що заявляється, є можливість діагностики стану кісткової тканини за визначенням параметрів її пасивних електричних властивостей шляхом впливу змінним електричним струмом. Недоліком даного способу є необхідність пропускання електричного струму безпосередньо через об'єкт дослідження, складність обробки і оцінки показників біоелектричних властивостей кісткової тканини навіть при отриманні результатів виміру в цифровому вигляді. Задачею корисної моделі є розробка неінвазивного способу оцінки стану кісткової тканини шляхом визначенням параметрів її пасивних електричних властивостей під впливом змінного електричного струму широкого частотного діапазону. Поставлена задача вирішується тим, що використовується ємнісний давач, який накладений на сегмент кінцівки з максимальним представництвом кісткової тканини і електрично ізольований від об'єкта дослідження завдяки тому, що він містить тонкий шар діелектрика. Давач, з'єднаний з електронним блоком з універсальною послідовною шиною, який містить генератор змінної напруги широкого частотного діапазону та осцилограф, а також з комп'ютерно-програмним комплексом (далі - КПК), який забезпечує вибір режиму вимірювання, обробку та оцінку стану кісткової тканини за певним алгоритмом одночасно за кількома параметрами пасивних електричних властивостей кісткової тканини. Приклад. Спосіб здійснюється наступним чином. Послідовність виконання способу зображено на кресленні. Для визначення стану кісткової тканини досліджуваний об'єкт - сегмент кінцівки пацієнта (1), розміщують в ємнісному давачі (2), який з'єднаний з електронним блоком з універсальною послідовною шиною, який містить генератор змінної напруги широкого частотного діапазону (3) та осцилограф (4), що з'єднані з комп'ютерно-програмним комплексом (5). Запускають генератор змінної напруги та осцилограф. Здійснюють вимірювання ємності на низькій, а потім - на високій частоті електричного струму. Результати вимірювань обробляють і аналізують за введеним у комп'ютерно-програмний комплекс алгоритмом в автоматичному режимі. Оцінюють стан кісткової тканини сегменту кінцівки, що досліджується, за 10-бальною шкалою, завдяки чому суттєво підвищують точність цієї оцінки. Режим роботи пристрою, вимірювання, обробку отриманих даних задають за допомогою програмного забезпечення КПК за певним алгоритмом одночасно за кількома параметрами пасивних електричних властивостей кісткової тканини. Результат обробки та стан кісткової тканини виводиться на екран монітора і може бути збережений програмним забезпеченням КПК. 1 UA 90474 U 5 Таким чином, запропонований спосіб забезпечує підвищення точності оцінки стану кісткової тканини, багатофункціональність, так як обробка за допомогою програмного забезпечення КПК отриманих даних дозволяє оцінювати одночасно за кількома параметрами пасивні електричні властивості кісткової тканини, оперативність прогнозування стану кісткової тканини, створення бази даних, що в свою чергу дає можливість диференційованого підходу до профілактики і лікування патології кісткової тканини, а також підвищити безпеку пацієнта за рахунок виключення необхідності пропускати струм через досліджувану ділянку тіла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Спосіб визначення стану кісткової тканини, що включає визначення параметрів її пасивних електричних властивостей шляхом зондування слабким змінним електричним струмом, який відрізняється тим, що в ньому використовують ємнісний давач, який через тонкий шар діелектрика накладений на сегмент кінцівки з максимальним представництвом кісткової тканини, та з'єднаний з електронним блоком з універсальною послідовною шиною, що містить генератор змінної напруги широкого частотного діапазону та осцилограф, завдяки яким здійснюють вимірювання ємності кісткової тканини при низькій та високій частоті електричного струму, при цьому генератор та осцилограф з'єднані з комп'ютерно-програмним комплексом (КПК), на який надходять результати вимірювань, які обробляють, аналізують і оцінюють стан кісткової тканини за 10-бальною шкалою по введеному в КПК алгоритму в автоматичному режимі одночасно за кількома параметрами пасивних електричних властивостей кісткової тканини, після чого результати обробки та стан кісткової тканини виводять на екран монітора. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
