Спосіб промивки горна доменної печі
Номер патенту: 90493
Опубліковано: 26.05.2014
Автори: Карпов Антон Володимирович, Діментьєв Олександр Олегович, Новохатський Олександр Михайлович, Падалка Володимир Павлович, Тищенко Олег Митрофанович
Формула / Реферат

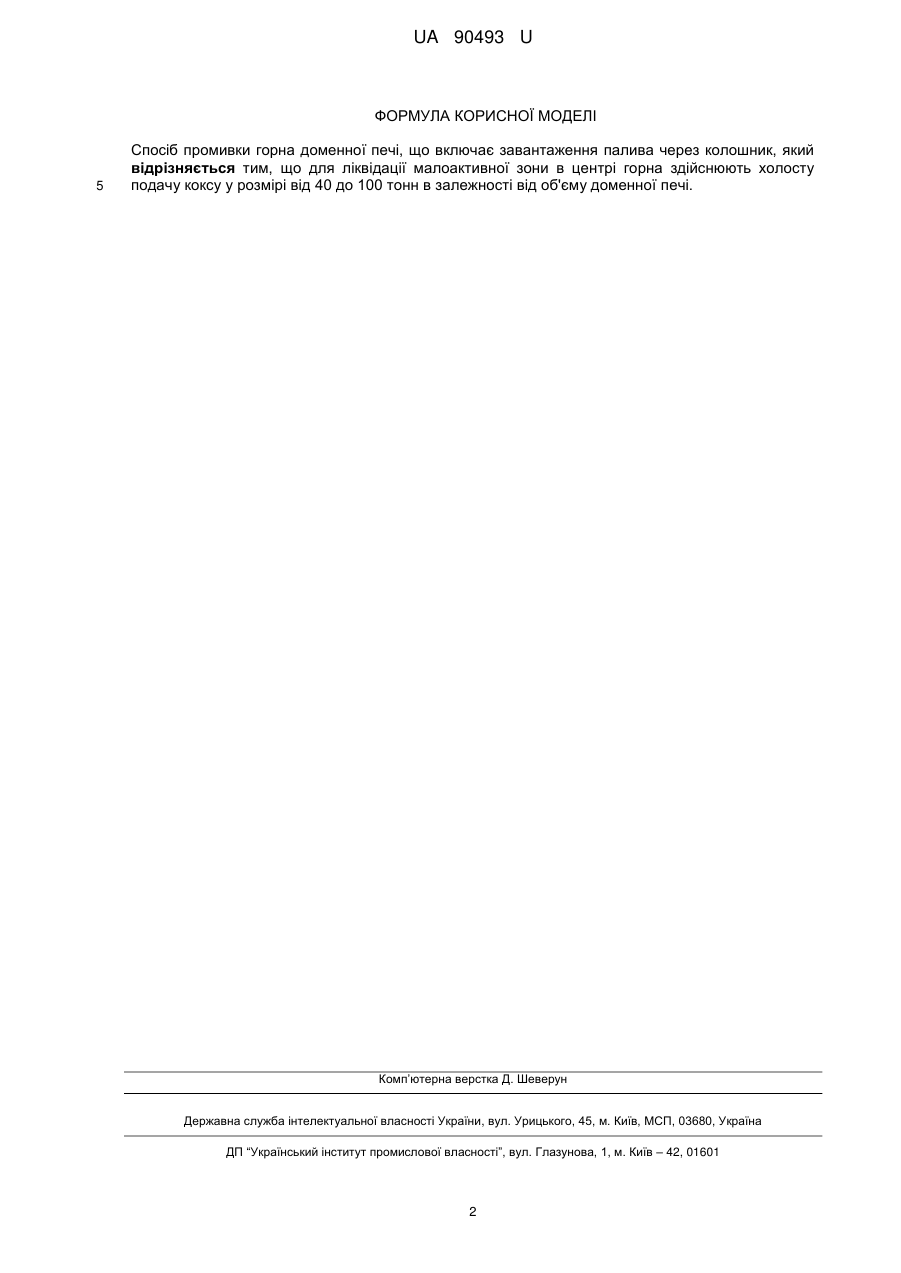

Спосіб промивки горна доменної печі, що включає завантаження палива через колошник, який відрізняється тим, що для ліквідації малоактивної зони в центрі горна здійснюють холосту подачу коксу у розмірі від 40 до 100 тонн в залежності від об'єму доменної печі.
Текст

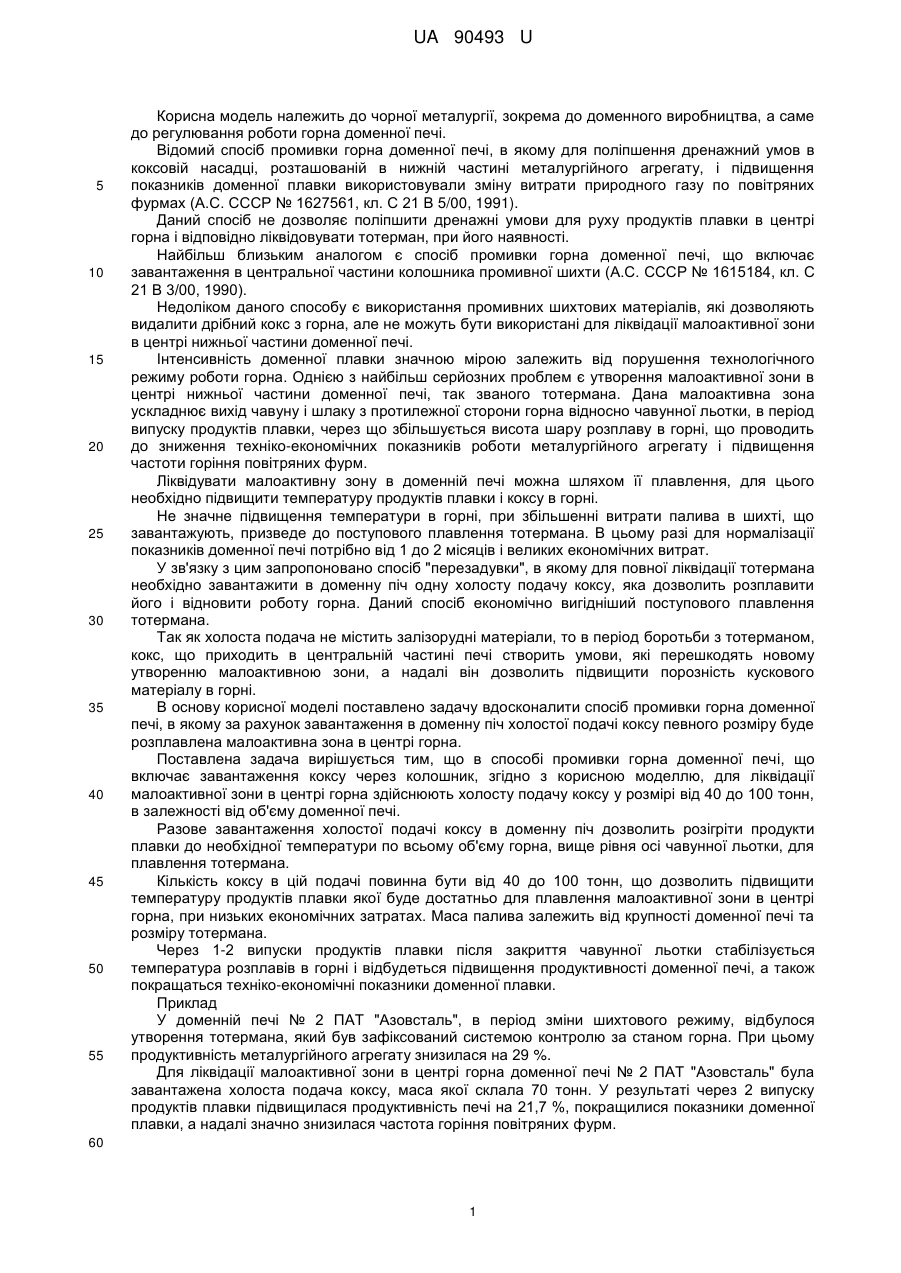

Реферат: Спосіб промивки горна доменної печі включає завантаження палива через колошник. Для ліквідації малоактивної зони в центрі горна здійснюють холосту подачу коксу у розмірі від 40 до 100 тонн в залежності від об'єму доменної печі. UA 90493 U (54) СПОСІБ ПРОМИВКИ ГОРНА ДОМЕННОЇ ПЕЧІ UA 90493 U UA 90493 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до чорної металургії, зокрема до доменного виробництва, а саме до регулювання роботи горна доменної печі. Відомий спосіб промивки горна доменної печі, в якому для поліпшення дренажний умов в коксовій насадці, розташованій в нижній частині металургійного агрегату, і підвищення показників доменної плавки використовували зміну витрати природного газу по повітряних фурмах (А.С. СССР № 1627561, кл. С 21 В 5/00, 1991). Даний спосіб не дозволяє поліпшити дренажні умови для руху продуктів плавки в центрі горна і відповідно ліквідовувати тотерман, при його наявності. Найбільш близьким аналогом є спосіб промивки горна доменної печі, що включає завантаження в центральної частини колошника промивної шихти (А.С. СССР № 1615184, кл. С 21 В 3/00, 1990). Недоліком даного способу є використання промивних шихтових матеріалів, які дозволяють видалити дрібний кокс з горна, але не можуть бути використані для ліквідації малоактивної зони в центрі нижньої частини доменної печі. Інтенсивність доменної плавки значною мірою залежить від порушення технологічного режиму роботи горна. Однією з найбільш серйозних проблем є утворення малоактивної зони в центрі нижньої частини доменної печі, так званого тотермана. Дана малоактивна зона ускладнює вихід чавуну і шлаку з протилежної сторони горна відносно чавунної льотки, в період випуску продуктів плавки, через що збільшується висота шару розплаву в горні, що проводить до зниження техніко-економічних показників роботи металургійного агрегату і підвищення частоти горіння повітряних фурм. Ліквідувати малоактивну зону в доменній печі можна шляхом її плавлення, для цього необхідно підвищити температуру продуктів плавки і коксу в горні. Не значне підвищення температури в горні, при збільшенні витрати палива в шихті, що завантажують, призведе до поступового плавлення тотермана. В цьому разі для нормалізації показників доменної печі потрібно від 1 до 2 місяців і великих економічних витрат. У зв'язку з цим запропоновано спосіб "перезадувки", в якому для повної ліквідації тотермана необхідно завантажити в доменну піч одну холосту подачу коксу, яка дозволить розплавити його і відновити роботу горна. Даний спосіб економічно вигідніший поступового плавлення тотермана. Так як холоста подача не містить залізорудні матеріали, то в період боротьби з тотерманом, кокс, що приходить в центральній частині печі створить умови, які перешкодять новому утворенню малоактивною зони, а надалі він дозволить підвищити порозність кускового матеріалу в горні. В основу корисної моделі поставлено задачу вдосконалити спосіб промивки горна доменної печі, в якому за рахунок завантаження в доменну піч холостої подачі коксу певного розміру буде розплавлена малоактивна зона в центрі горна. Поставлена задача вирішується тим, що в способі промивки горна доменної печі, що включає завантаження коксу через колошник, згідно з корисною моделлю, для ліквідації малоактивної зони в центрі горна здійснюють холосту подачу коксу у розмірі від 40 до 100 тонн, в залежності від об'єму доменної печі. Разове завантаження холостої подачі коксу в доменну піч дозволить розігріти продукти плавки до необхідної температури по всьому об'єму горна, вище рівня осі чавунної льотки, для плавлення тотермана. Кількість коксу в цій подачі повинна бути від 40 до 100 тонн, що дозволить підвищити температуру продуктів плавки якої буде достатньо для плавлення малоактивної зони в центрі горна, при низьких економічних затратах. Маса палива залежить від крупності доменної печі та розміру тотермана. Через 1-2 випуски продуктів плавки після закриття чавунної льотки стабілізується температура розплавів в горні і відбудеться підвищення продуктивності доменної печі, а також покращаться техніко-економічні показники доменної плавки. Приклад У доменній печі № 2 ПАТ "Азовсталь", в період зміни шихтового режиму, відбулося утворення тотермана, який був зафіксований системою контролю за станом горна. При цьому продуктивність металургійного агрегату знизилася на 29 %. Для ліквідації малоактивної зони в центрі горна доменної печі № 2 ПАТ "Азовсталь" була завантажена холоста подача коксу, маса якої склала 70 тонн. У результаті через 2 випуску продуктів плавки підвищилася продуктивність печі на 21,7 %, покращилися показники доменної плавки, а надалі значно знизилася частота горіння повітряних фурм. 60 1 UA 90493 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб промивки горна доменної печі, що включає завантаження палива через колошник, який відрізняється тим, що для ліквідації малоактивної зони в центрі горна здійснюють холосту подачу коксу у розмірі від 40 до 100 тонн в залежності від об'єму доменної печі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюNovokhatskyi Oleksandr Mykhailovych, Padalka Volodymyr Pavlovych
Автори російськоюНовохатский Александр Михайлович, Падалка Владимир Павлович
МПК / Мітки
МПК: C21B 5/00
Мітки: печі, горна, промивки, спосіб, доменної
