Муфта запобіжна пружна

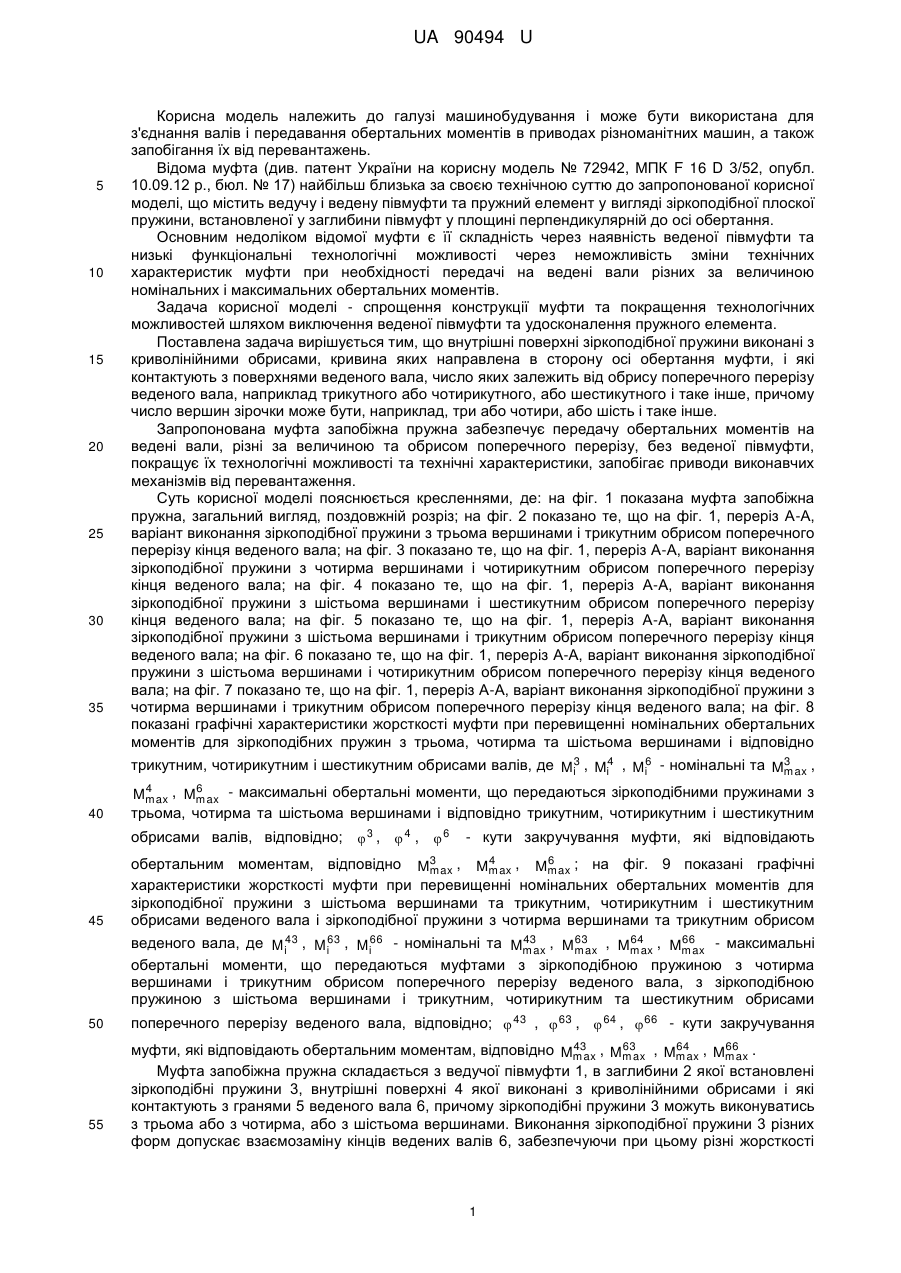

Реферат: Муфта запобіжна пружна містить ведучу і ведену півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині перпендикулярній до осі обертання. Внутрішні поверхні зіркоподібної пружини виконані з криволінійними обрисами, кривина яких направлена в сторону осі обертання муфти, і які контактують з поверхнями веденого вала, число яких залежить від обрису поперечного перерізу веденого вала, наприклад трикутного або чотирикутного, або шестикутного і таке інше. UA 90494 U (54) МУФТА ЗАПОБІЖНА ПРУЖНА UA 90494 U UA 90494 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування і може бути використана для з'єднання валів і передавання обертальних моментів в приводах різноманітних машин, а також запобігання їх від перевантажень. Відома муфта (див. патент України на корисну модель № 72942, МПК F 16 D 3/52, опубл. 10.09.12 р., бюл. № 17) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, що містить ведучу і ведену півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині перпендикулярній до осі обертання. Основним недоліком відомої муфти є її складність через наявність веденої півмуфти та низькі функціональні технологічні можливості через неможливість зміни технічних характеристик муфти при необхідності передачі на ведені вали різних за величиною номінальних і максимальних обертальних моментів. Задача корисної моделі - спрощення конструкції муфти та покращення технологічних можливостей шляхом виключення веденої півмуфти та удосконалення пружного елемента. Поставлена задача вирішується тим, що внутрішні поверхні зіркоподібної пружини виконані з криволінійними обрисами, кривина яких направлена в сторону осі обертання муфти, і які контактують з поверхнями веденого вала, число яких залежить від обрису поперечного перерізу веденого вала, наприклад трикутного або чотирикутного, або шестикутного і таке інше, причому число вершин зірочки може бути, наприклад, три або чотири, або шість і таке інше. Запропонована муфта запобіжна пружна забезпечує передачу обертальних моментів на ведені вали, різні за величиною та обрисом поперечного перерізу, без веденої півмуфти, покращує їх технологічні можливості та технічні характеристики, запобігає приводи виконавчих механізмів від перевантаження. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта запобіжна пружна, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, переріз А-А, варіант виконання зіркоподібної пружини з трьома вершинами і трикутним обрисом поперечного перерізу кінця веденого вала; на фіг. 3 показано те, що на фіг. 1, переріз А-А, варіант виконання зіркоподібної пружини з чотирма вершинами і чотирикутним обрисом поперечного перерізу кінця веденого вала; на фіг. 4 показано те, що на фіг. 1, переріз А-А, варіант виконання зіркоподібної пружини з шістьома вершинами і шестикутним обрисом поперечного перерізу кінця веденого вала; на фіг. 5 показано те, що на фіг. 1, переріз А-А, варіант виконання зіркоподібної пружини з шістьома вершинами і трикутним обрисом поперечного перерізу кінця веденого вала; на фіг. 6 показано те, що на фіг. 1, переріз А-А, варіант виконання зіркоподібної пружини з шістьома вершинами і чотирикутним обрисом поперечного перерізу кінця веденого вала; на фіг. 7 показано те, що на фіг. 1, переріз А-А, варіант виконання зіркоподібної пружини з чотирма вершинами і трикутним обрисом поперечного перерізу кінця веденого вала; на фіг. 8 показані графічні характеристики жорсткості муфти при перевищенні номінальних обертальних моментів для зіркоподібних пружин з трьома, чотирма та шістьома вершинами і відповідно 3 трикутним, чотирикутним і шестикутним обрисами валів, де Mi3 , Mi4 , Mi6 - номінальні та Mmax , 40 4 6 Mmax , Mmax - максимальні обертальні моменти, що передаються зіркоподібними пружинами з трьома, чотирма та шістьома вершинами і відповідно трикутним, чотирикутним і шестикутним обрисами валів, відповідно;  3 ,  4 ,  6 - кути закручування муфти, які відповідають 4 6 обертальним моментам, відповідно Mmax , Mmax ; на фіг. 9 показані графічні характеристики жорсткості муфти при перевищенні номінальних обертальних моментів для зіркоподібної пружини з шістьома вершинами та трикутним, чотирикутним і шестикутним обрисами веденого вала і зіркоподібної пружини з чотирма вершинами та трикутним обрисом 3 Mmax , 45 63 43 64 66 веденого вала, де Mi43 , Mi63 , Mi66 - номінальні та Mmax , Mmax , Mmax , Mmax - максимальні обертальні моменти, що передаються муфтами з зіркоподібною пружиною з чотирма вершинами і трикутним обрисом поперечного перерізу веденого вала, з зіркоподібною пружиною з шістьома вершинами і трикутним, чотирикутним та шестикутним обрисами 50 55 поперечного перерізу веденого вала, відповідно;  43 ,  63 ,  64 ,  66 - кути закручування 63 43 64 66 муфти, які відповідають обертальним моментам, відповідно Mmax , Mmax , Mmax , Mmax . Муфта запобіжна пружна складається з ведучої півмуфти 1, в заглибини 2 якої встановлені зіркоподібні пружини 3, внутрішні поверхні 4 якої виконані з криволінійними обрисами і які контактують з гранями 5 веденого вала 6, причому зіркоподібні пружини 3 можуть виконуватись з трьома або з чотирма, або з шістьома вершинами. Виконання зіркоподібної пружини 3 різних форм допускає взаємозаміну кінців ведених валів 6, забезпечуючи при цьому різні жорсткості 1 UA 90494 U 5 10 15 20 муфти, а відповідно, передачу обертальних моментів в різних діапазонах їх значень. Положення зіркоподібної пружини 3 в півмуфті 1 зафіксовано стопорним кільцем 7. Муфта запобіжна пружна працює так. При обертанні ведучої півмуфти 1 обертальний момент через внутрішні поверхні 4 зіркоподібної пружини З, які під дією своїх сил пружності знаходяться в контакті з гранями 5 веденого вала 6, передається безпосередньо на вал 6. При необхідності змінити величини як номінального, так і максимального обертальних моментів конструкція муфти дозволяє виконати взаємозаміну як самої зіркоподібної пружини 3, так і взаємозаміну обрисів поперечного перерізу кінців ведених валів 6. В режимі перевантаження зіркоподібна пружина 3 деформується в місцях контакту внутрішніх поверхонь 4 з гранями 5 веденого вала 6, при цьому відбувається зміщення місця дотику внутрішніх поверхонь 4 зіркоподібної пружини 3 з гранями 5 веденого вала 6 залежно від зміни обертального моменту. Це зумовлює нелінійну характеристику муфти, тобто жорсткість муфти збільшується при збільшенні обертального моменту і кутової деформації, що в свою чергу позитивно впливає на зниження амплітуд коливань навантаження. Такі муфти краще працюють в областях, наближених до резонансних. При досягненні максимального обертального моменту ведений вал 6 проковзує у внутрішній поверхні 4 зіркоподібної пружини 3 до тих пір, поки обертальний момент не зменшиться до номінального значення. Запропонована муфта запобіжна пружна забезпечує передачу обертальних моментів на ведені вали, різні за величиною та обрисом поперечного перерізу, без веденої півмуфти, покращує їх технологічні можливості та технічні характеристики, запобігає приводи виконавчих механізмів від перевантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Муфта запобіжна пружна, що містить ведучу і ведену півмуфти та пружний елемент у вигляді зіркоподібної плоскої пружини, встановленої у заглибини півмуфт у площині перпендикулярній до осі обертання, яка відрізняється тим, що внутрішні поверхні зіркоподібної пружини виконані з криволінійними обрисами, кривина яких направлена в сторону осі обертання муфти, і які контактують з поверхнями веденого вала, число яких залежить від обрису поперечного перерізу веденого вала, наприклад трикутного або чотирикутного, або шестикутного і таке інше, причому число вершин зірочки може бути, наприклад, три або чотири, або шість і таке інше. 2 UA 90494 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
