Комбінований спосіб розробки мульдоподібних пластових покладів родовищ корисних копалин

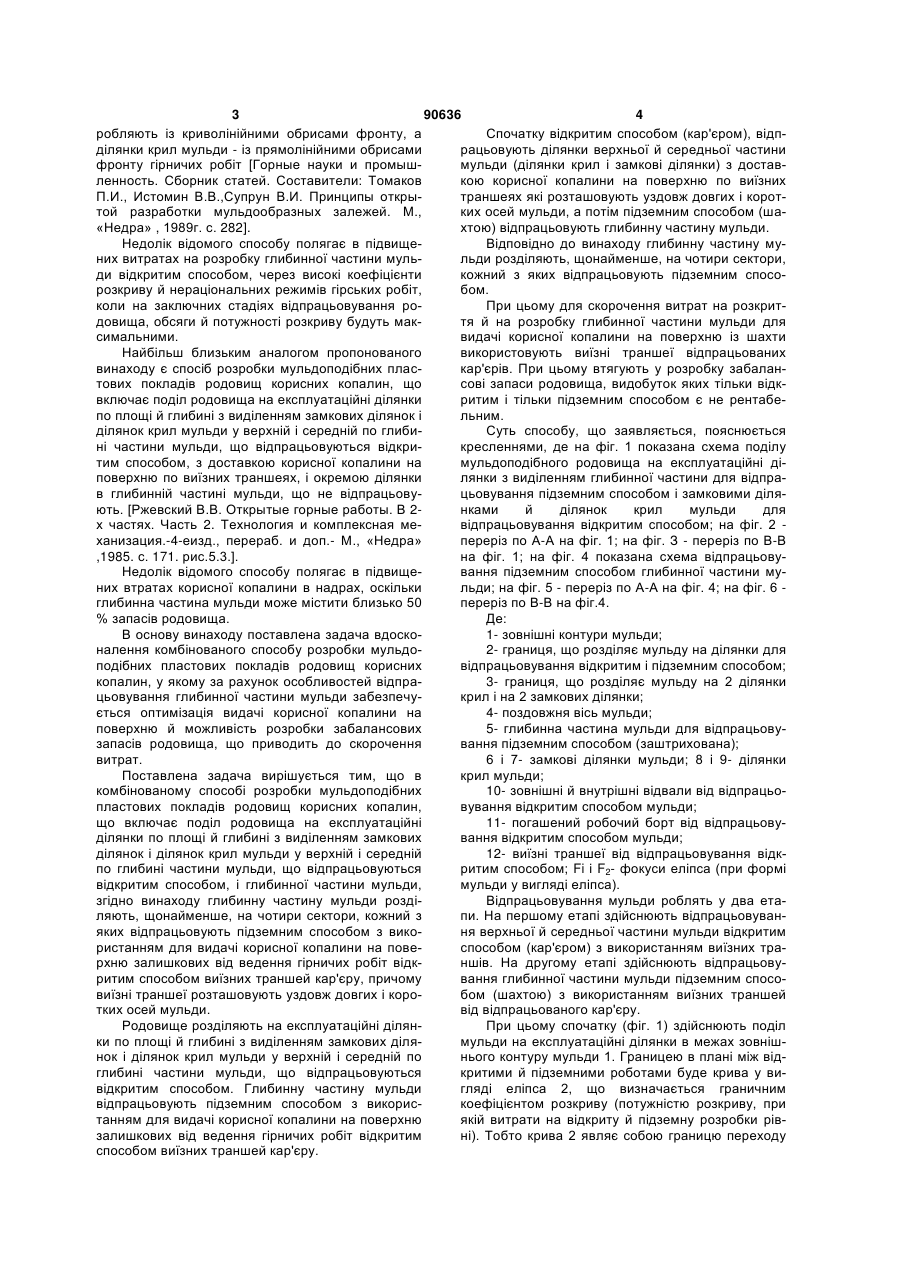

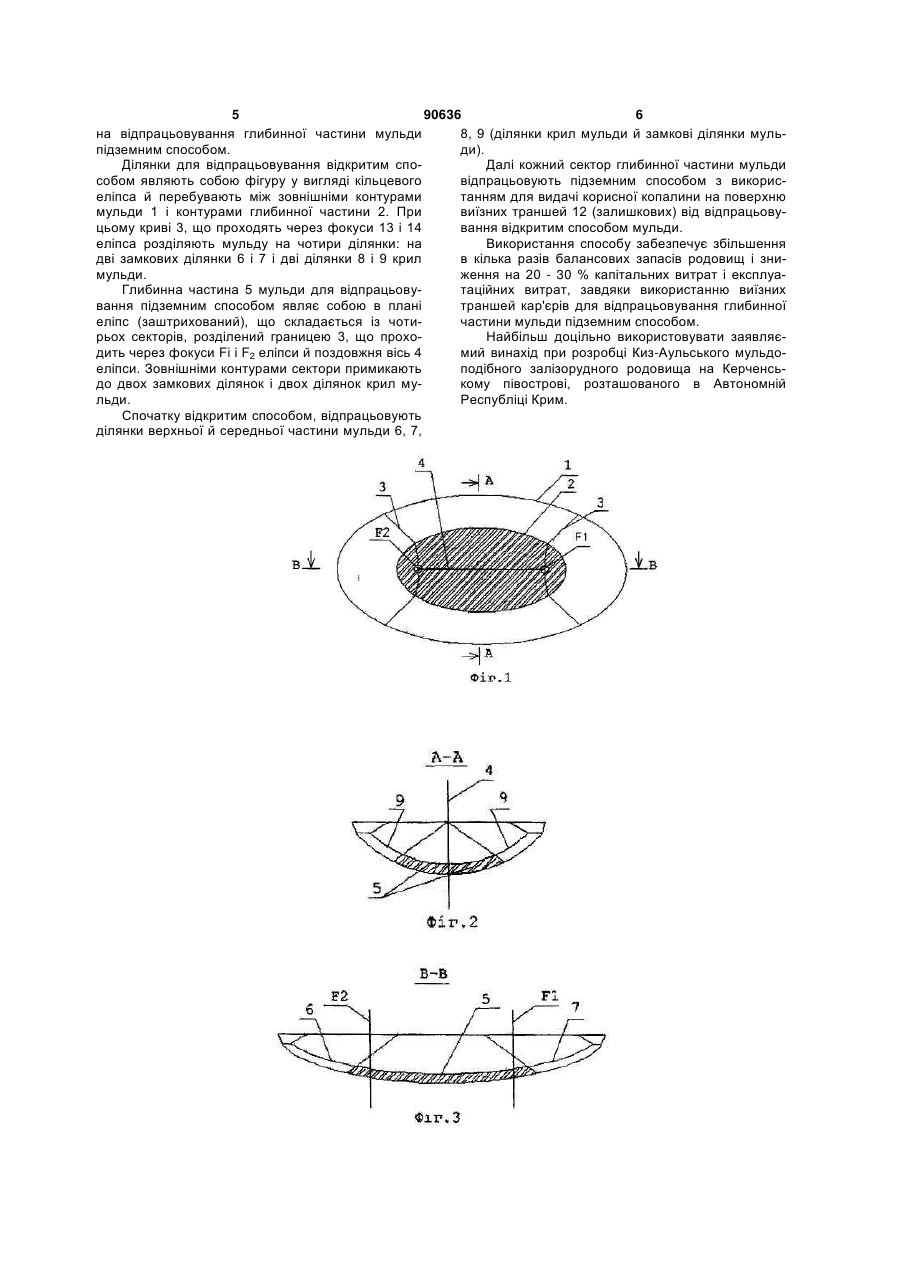

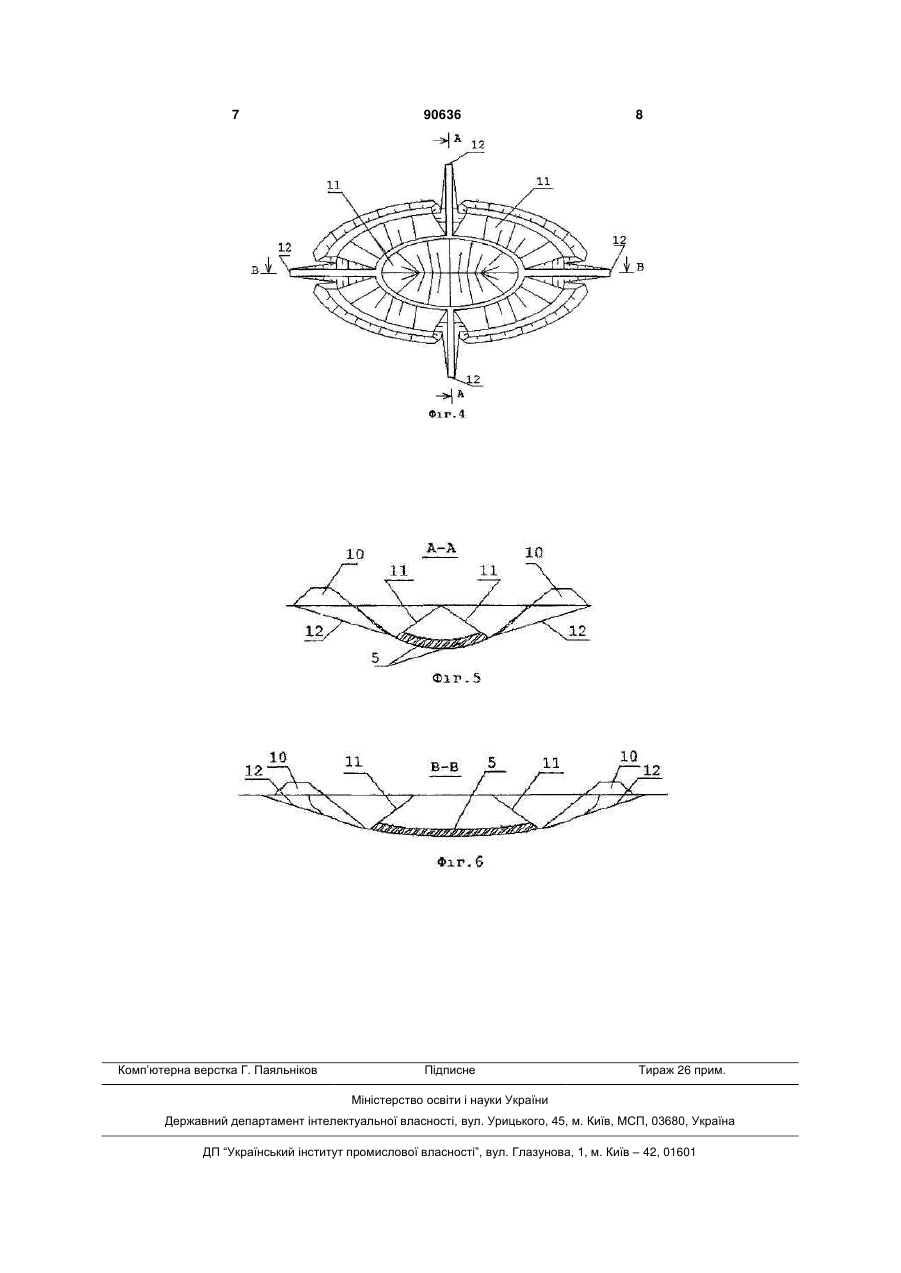

Комбінований спосіб розробки мульдоподібних пластових покладів родовищ корисних копалин, що включає поділ родовища на експлуатаційні ділянки по площі й глибині з виділенням замкових ділянок і ділянок крил мульди у верхній і середній по глибині частини мульди, що відпрацьовуються відкритим способом, з доставкою корисної копалини на поверхню по виїзних траншеях, і глибинної частини мульди, який відрізняється тим, що глибинну частину мульди розділяють щонайменше на чотири сектори, кожний з яких відпрацьовують підземним способом з використанням для видачі корисної копалини на поверхню залишкових від ведення гірничих робіт відкритим способом виїзних траншей кар'єру, причому виїзні траншеї розташовують уздовж довгих і коротких осей мульди. Винахід відноситься до гірничої промисловості й може бути використаний при розробці мульдоподібних (коритоподібних) пластових покладів родовищ корисних копалин комбінованим відкритим і підземним способом розробки. Родовища, які представлені мульдоподібними (коритоподібними) пластовими покладами корисних копалин (синклінальними складками, витягнутими уздовж поздовжньої осі) містять у собі властивості, характерні відразу для трьох геологічних типів родовищ. Верхня по глибині частина мульди мульдоподібних пластових покладів може бути крутою з незначними коефіцієнтами розкриву й розробляється по технологічних схемах, використовуваних для крутоспадних покладів, при цьому може бути створено два робочих борта з боку ґрунту й покрівлі шару й організоване зовнішнє відвалоутворення. Середня по глибині частина мульди мульдоподібних пластових покладів може мати пологе або похиле залягання із середніми коефіцієнтами розкриву й розробляється по технологічних схемах, використовуваних для пологих родовищ, при цьому може бути створений один борт із боку покрівлі шару й організоване часткове внутрішнє відвалоутворення. Нижня глибинна частина мульди мульдоподібних пластових покладів може мати горизонтальне залягання з максимальними коефіцієнтами розкриву й розробляється по технологічних схемах, використовуваних для горизонтальних родовищ, при цьому створюється один борт і організоване повне внутрішнє відвалоутворення. Відомий спосіб розробки мульдоподібних пластових покладів родовищ корисних копалин, що включає поділ мульди від контуру виходу шару під наноси до глибинної частини на ділянки з виділенням двох крил мульди із границями по осьовій частині й двох замкових ділянок мульди, що замикають крила мульди. Ділянки, як правило, послідовно або паралельно розробляють у хрест простягання для виключення розробки мульди по підняттю, при цьому замкові ділянки мульди роз (19) UA (11) 90636 (13) (21) a200907884 (22) 27.07.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) КОГАН ІЛЛЯ ЛЕОНІДОВИЧ, КАРПЕНКО ОЛЕКСАНДР ВІКТОРОВИЧ, МИКИТЮК АНАТОЛІЙ ІВАНОВИЧ, ВОЛОВИК ВОЛОДИМИР ПЕТРОВИЧ, ІЛЬЯШОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ, ГУКОВ ЮРІЙ ОЛЕКСАНДРОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДОНЕЦЬКСТАЛЬ"-МЕТАЛУРГІЙНИЙ ЗАВОД" (56) SU 1254154 A1, 30.08.1986 увесь документ SU 1452998 A1, 23.01.1989 увесь документ SU 1610013 A2, 30.11.1990 увесь документ SU 1735587 A1, 23.05.1992 увесь документ UA 23343, 31.08.1998 увесь документ RU 2231642 C1, 27.06.2004 п.ф.4, фіг.8 Горные науки и промышленность. Сборник статей. Томаков П.И., Истомин В.В., Супрун В.И. Принципы открытой разработки мульдообразных залежей. - М.: Недра, 1989. - С.282-283 C2 1 3 90636 4 робляють із криволінійними обрисами фронту, а Спочатку відкритим способом (кар'єром), відпділянки крил мульди - із прямолінійними обрисами рацьовують ділянки верхньої й середньої частини фронту гірничих робіт [Горные науки и промышмульди (ділянки крил і замкові ділянки) з доставленность. Сборник статей. Составители: Томаков кою корисної копалини на поверхню по виїзних П.И., Истомин В.В.,Супрун В.И. Принципы открытраншеях які розташовують уздовж довгих і короттой разработки мульдообразных залежей. М., ких осей мульди, а потім підземним способом (ша«Недра» , 1989г. с. 282]. хтою) відпрацьовують глибинну частину мульди. Недолік відомого способу полягає в підвищеВідповідно до винаходу глибинну частину муних витратах на розробку глибинної частини мульльди розділяють, щонайменше, на чотири сектори, ди відкритим способом, через високі коефіцієнти кожний з яких відпрацьовують підземним спосорозкриву й нераціональних режимів гірських робіт, бом. коли на заключних стадіях відпрацьовування роПри цьому для скорочення витрат на розкритдовища, обсяги й потужності розкриву будуть мактя й на розробку глибинної частини мульди для симальними. видачі корисної копалини на поверхню із шахти Найбільш близьким аналогом пропонованого використовують виїзні траншеї відпрацьованих винаходу є спосіб розробки мульдоподібних пласкар'єрів. При цьому втягують у розробку забалантових покладів родовищ корисних копалин, що сові запаси родовища, видобуток яких тільки відквключає поділ родовища на експлуатаційні ділянки ритим і тільки підземним способом є не рентабепо площі й глибині з виділенням замкових ділянок і льним. ділянок крил мульди у верхній і середній по глибиСуть способу, що заявляється, пояснюється ні частини мульди, що відпрацьовуються відкрикресленнями, де на фіг. 1 показана схема поділу тим способом, з доставкою корисної копалини на мульдоподібного родовища на експлуатаційні діповерхню по виїзних траншеях, і окремою ділянки лянки з виділенням глибинної частини для відправ глибинній частині мульди, що не відпрацьовуцьовування підземним способом і замковими діляють. [Ржевский В.В. Открытые горные работы. В 2нками й ділянок крил мульди для х частях. Часть 2. Технология и комплексная мевідпрацьовування відкритим способом; на фіг. 2 ханизация.-4-еизд., перераб. и доп.- М., «Недра» переріз по А-А на фіг. 1; на фіг. З - переріз по В-В ,1985. с. 171. рис.5.3.]. на фіг. 1; на фіг. 4 показана схема відпрацьовуНедолік відомого способу полягає в підвищевання підземним способом глибинної частини муних втратах корисної копалини в надрах, оскільки льди; на фіг. 5 - переріз по А-А на фіг. 4; на фіг. 6 глибинна частина мульди може містити близько 50 переріз по В-В на фіг.4. % запасів родовища. Де: В основу винаходу поставлена задача вдоско1- зовнішні контури мульди; налення комбінованого способу розробки мульдо2- границя, що розділяє мульду на ділянки для подібних пластових покладів родовищ корисних відпрацьовування відкритим і підземним способом; копалин, у якому за рахунок особливостей відпра3- границя, що розділяє мульду на 2 ділянки цьовування глибинної частини мульди забезпечукрил і на 2 замкових ділянки; ється оптимізація видачі корисної копалини на 4- поздовжня вісь мульди; поверхню й можливість розробки забалансових 5- глибинна частина мульди для відпрацьовузапасів родовища, що приводить до скорочення вання підземним способом (заштрихована); витрат. 6 і 7- замкові ділянки мульди; 8 і 9- ділянки Поставлена задача вирішується тим, що в крил мульди; комбінованому способі розробки мульдоподібних 10- зовнішні й внутрішні відвали від відпрацьопластових покладів родовищ корисних копалин, вування відкритим способом мульди; що включає поділ родовища на експлуатаційні 11- погашений робочий борт від відпрацьовуділянки по площі й глибині з виділенням замкових вання відкритим способом мульди; ділянок і ділянок крил мульди у верхній і середній 12- виїзні траншеї від відпрацьовування відкпо глибині частини мульди, що відпрацьовуються ритим способом; Fi і F2- фокуси еліпса (при формі відкритим способом, і глибинної частини мульди, мульди у вигляді еліпса). згідно винаходу глибинну частину мульди роздіВідпрацьовування мульди роблять у два еталяють, щонайменше, на чотири сектори, кожний з пи. На першому етапі здійснюють відпрацьовуваняких відпрацьовують підземним способом з виконя верхньої й середньої частини мульди відкритим ристанням для видачі корисної копалини на повеспособом (кар'єром) з використанням виїзних трархню залишкових від ведення гірничих робіт відкншів. На другому етапі здійснюють відпрацьовуритим способом виїзних траншей кар'єру, причому вання глибинної частини мульди підземним спосовиїзні траншеї розташовують уздовж довгих і коробом (шахтою) з використанням виїзних траншей тких осей мульди. від відпрацьованого кар'єру. Родовище розділяють на експлуатаційні ділянПри цьому спочатку (фіг. 1) здійснюють поділ ки по площі й глибині з виділенням замкових ділямульди на експлуатаційні ділянки в межах зовнішнок і ділянок крил мульди у верхній і середній по нього контуру мульди 1. Границею в плані між відглибині частини мульди, що відпрацьовуються критими й підземними роботами буде крива у вивідкритим способом. Глибинну частину мульди гляді еліпса 2, що визначається граничним відпрацьовують підземним способом з викорискоефіцієнтом розкриву (потужністю розкриву, при танням для видачі корисної копалини на поверхню якій витрати на відкриту й підземну розробки рівзалишкових від ведення гірничих робіт відкритим ні). Тобто крива 2 являє собою границю переходу способом виїзних траншей кар'єру. 5 90636 6 на відпрацьовування глибинної частини мульди 8, 9 (ділянки крил мульди й замкові ділянки мульпідземним способом. ди). Ділянки для відпрацьовування відкритим споДалі кожний сектор глибинної частини мульди собом являють собою фігуру у вигляді кільцевого відпрацьовують підземним способом з викориселіпса й перебувають між зовнішніми контурами танням для видачі корисної копалини на поверхню мульди 1 і контурами глибинної частини 2. При виїзних траншей 12 (залишкових) від відпрацьовуцьому криві 3, що проходять через фокуси 13 і 14 вання відкритим способом мульди. еліпса розділяють мульду на чотири ділянки: на Використання способу забезпечує збільшення дві замкових ділянки 6 і 7 і дві ділянки 8 і 9 крил в кілька разів балансових запасів родовищ і знимульди. ження на 20 - 30 % капітальних витрат і експлуаГлибинна частина 5 мульди для відпрацьовутаційних витрат, завдяки використанню виїзних вання підземним способом являє собою в плані траншей кар'єрів для відпрацьовування глибинної еліпс (заштрихований), що складається із чотичастини мульди підземним способом. рьох секторів, розділений границею 3, що прохоНайбільш доцільно використовувати заявляєдить через фокуси Fi і F2 еліпси й поздовжня вісь 4 мий винахід при розробці Киз-Аульського мульдоеліпси. Зовнішніми контурами сектори примикають подібного залізорудного родовища на Керченсьдо двох замкових ділянок і двох ділянок крил мукому півострові, розташованого в Автономній льди. Республіці Крим. Спочатку відкритим способом, відпрацьовують ділянки верхньої й середньої частини мульди 6, 7, 7 Комп’ютерна верстка Г. Паяльніков 90636 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
