Світлофор світлодіодний

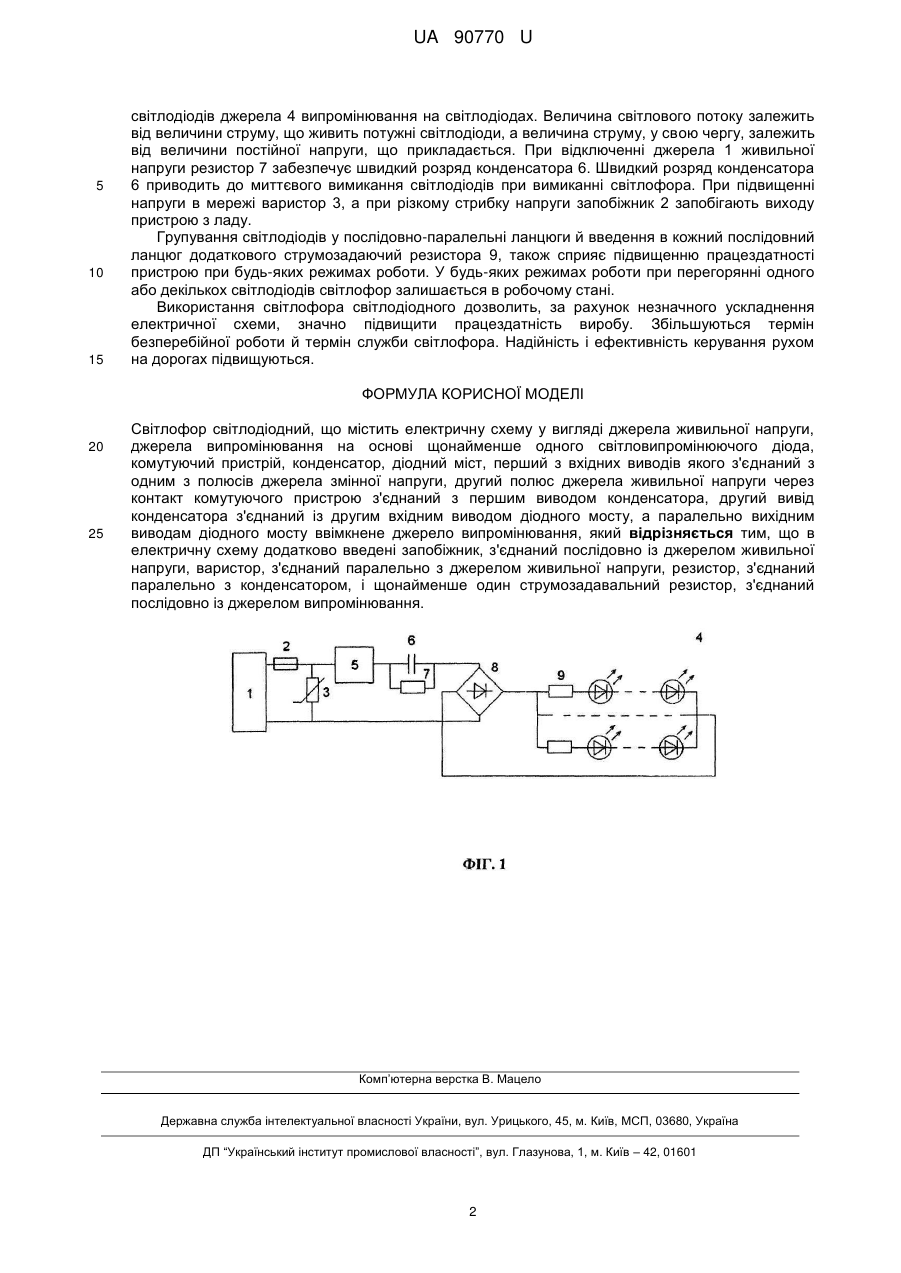

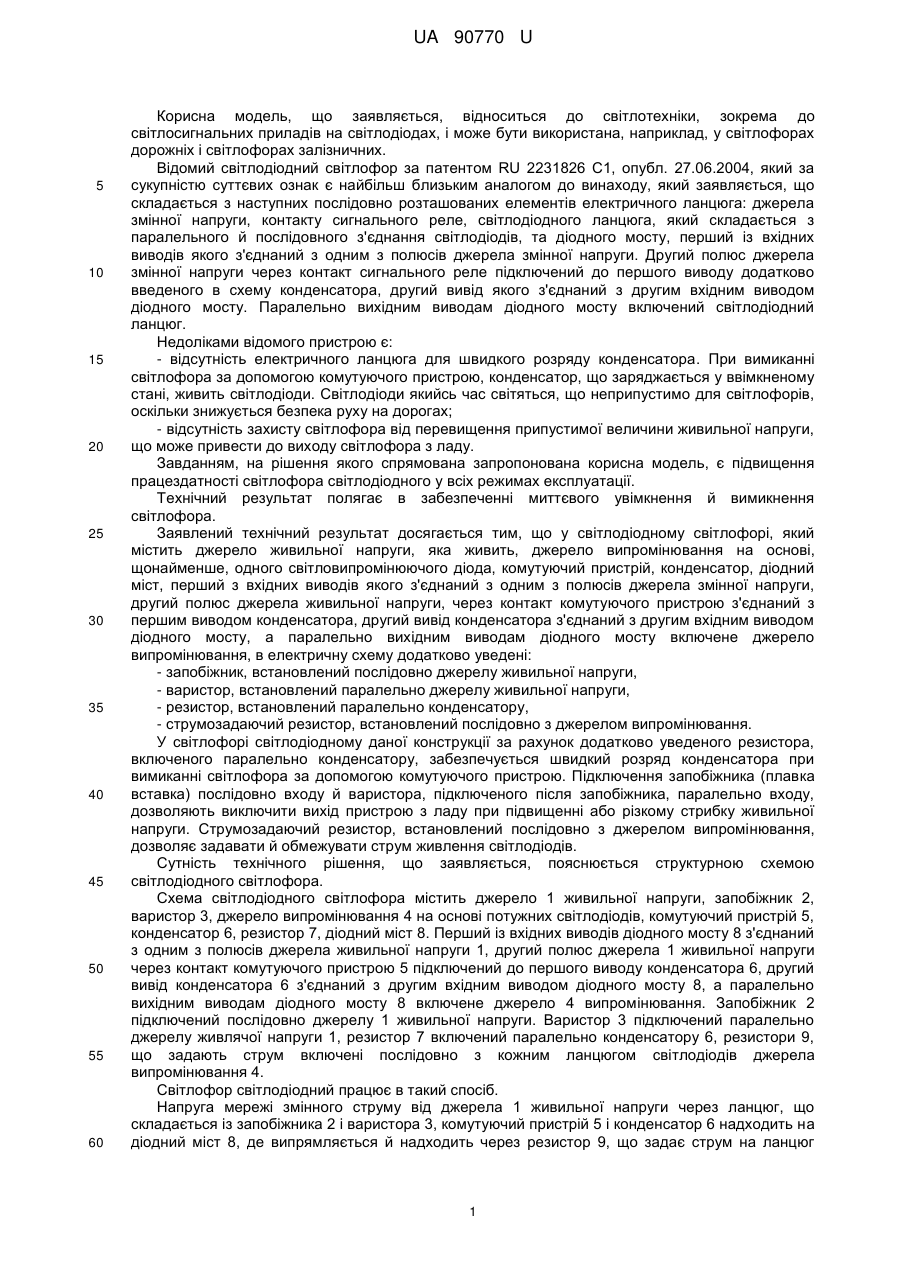

Реферат: Світлофор світлодіодний, що містить електричну схему у вигляді джерела живильної напруги, джерела випромінювання на основі щонайменше одного світловипромінюючого діода, комутуючий пристрій, конденсатор, діодний міст, перший з вхідних виводів якого з'єднаний з одним з полюсів джерела змінної напруги, другий полюс джерела живильної напруги через контакт комутуючого пристрою з'єднаний з першим виводом конденсатора, другий вивід конденсатора з'єднаний із другим вхідним виводом діодного мосту, а паралельно вихідним виводам діодного мосту ввімкнене джерело випромінювання, при якому в електричну схему додатково введені запобіжник, з'єднаний послідовно із джерелом живильної напруги, варистор, з'єднаний паралельно з джерелом живильної напруги, резистор, з'єднаний паралельно з конденсатором, і щонайменше один струмозадавальний резистор, з'єднаний послідовно із джерелом випромінювання. UA 90770 U (12) UA 90770 U UA 90770 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, відноситься до світлотехніки, зокрема до світлосигнальних приладів на світлодіодах, і може бути використана, наприклад, у світлофорах дорожніх і світлофорах залізничних. Відомий світлодіодний світлофор за патентом RU 2231826 С1, опубл. 27.06.2004, який за сукупністю суттєвих ознак є найбільш близьким аналогом до винаходу, який заявляється, що складається з наступних послідовно розташованих елементів електричного ланцюга: джерела змінної напруги, контакту сигнального реле, світлодіодного ланцюга, який складається з паралельного й послідовного з'єднання світлодіодів, та діодного мосту, перший із вхідних виводів якого з'єднаний з одним з полюсів джерела змінної напруги. Другий полюс джерела змінної напруги через контакт сигнального реле підключений до першого виводу додатково введеного в схему конденсатора, другий вивід якого з'єднаний з другим вхідним виводом діодного мосту. Паралельно вихідним виводам діодного мосту включений світлодіодний ланцюг. Недоліками відомого пристрою є: - відсутність електричного ланцюга для швидкого розряду конденсатора. При вимиканні світлофора за допомогою комутуючого пристрою, конденсатор, що заряджається у ввімкненому стані, живить світлодіоди. Світлодіоди якийсь час світяться, що неприпустимо для світлофорів, оскільки знижується безпека руху на дорогах; - відсутність захисту світлофора від перевищення припустимої величини живильної напруги, що може привести до виходу світлофора з ладу. Завданням, на рішення якого спрямована запропонована корисна модель, є підвищення працездатності світлофора світлодіодного у всіх режимах експлуатації. Технічний результат полягає в забезпеченні миттєвого увімкнення й вимикнення світлофора. Заявлений технічний результат досягається тим, що у світлодіодному світлофорі, який містить джерело живильної напруги, яка живить, джерело випромінювання на основі, щонайменше, одного світловипромінюючого діода, комутуючий пристрій, конденсатор, діодний міст, перший з вхідних виводів якого з'єднаний з одним з полюсів джерела змінної напруги, другий полюс джерела живильної напруги, через контакт комутуючого пристрою з'єднаний з першим виводом конденсатора, другий вивід конденсатора з'єднаний з другим вхідним виводом діодного мосту, а паралельно вихідним виводам діодного мосту включене джерело випромінювання, в електричну схему додатково уведені: - запобіжник, встановлений послідовно джерелу живильної напруги, - варистор, встановлений паралельно джерелу живильної напруги, - резистор, встановлений паралельно конденсатору, - струмозадаючий резистор, встановлений послідовно з джерелом випромінювання. У світлофорі світлодіодному даної конструкції за рахунок додатково уведеного резистора, включеного паралельно конденсатору, забезпечується швидкий розряд конденсатора при вимиканні світлофора за допомогою комутуючого пристрою. Підключення запобіжника (плавка вставка) послідовно входу й варистора, підключеного після запобіжника, паралельно входу, дозволяють виключити вихід пристрою з ладу при підвищенні або різкому стрибку живильної напруги. Струмозадаючий резистор, встановлений послідовно з джерелом випромінювання, дозволяє задавати й обмежувати струм живлення світлодіодів. Сутність технічного рішення, що заявляється, пояснюється структурною схемою світлодіодного світлофора. Схема світлодіодного світлофора містить джерело 1 живильної напруги, запобіжник 2, варистор 3, джерело випромінювання 4 на основі потужних світлодіодів, комутуючий пристрій 5, конденсатор 6, резистор 7, діодний міст 8. Перший із вхідних виводів діодного мосту 8 з'єднаний з одним з полюсів джерела живильної напруги 1, другий полюс джерела 1 живильної напруги через контакт комутуючого пристрою 5 підключений до першого виводу конденсатора 6, другий вивід конденсатора 6 з'єднаний з другим вхідним виводом діодного мосту 8, а паралельно вихідним виводам діодного мосту 8 включене джерело 4 випромінювання. Запобіжник 2 підключений послідовно джерелу 1 живильної напруги. Варистор 3 підключений паралельно джерелу живлячої напруги 1, резистор 7 включений паралельно конденсатору 6, резистори 9, що задають струм включені послідовно з кожним ланцюгом світлодіодів джерела випромінювання 4. Світлофор світлодіодний працює в такий спосіб. Напруга мережі змінного струму від джерела 1 живильної напруги через ланцюг, що складається із запобіжника 2 і варистора 3, комутуючий пристрій 5 і конденсатор 6 надходить на діодний міст 8, де випрямляється й надходить через резистор 9, що задає струм на ланцюг 1 UA 90770 U 5 10 15 світлодіодів джерела 4 випромінювання на світлодіодах. Величина світлового потоку залежить від величини струму, що живить потужні світлодіоди, а величина струму, у свою чергу, залежить від величини постійної напруги, що прикладається. При відключенні джерела 1 живильної напруги резистор 7 забезпечує швидкий розряд конденсатора 6. Швидкий розряд конденсатора 6 приводить до миттєвого вимикання світлодіодів при вимиканні світлофора. При підвищенні напруги в мережі варистор 3, а при різкому стрибку напруги запобіжник 2 запобігають виходу пристрою з ладу. Групування світлодіодів у послідовно-паралельні ланцюги й введення в кожний послідовний ланцюг додаткового струмозадаючий резистора 9, також сприяє підвищенню працездатності пристрою при будь-яких режимах роботи. У будь-яких режимах роботи при перегорянні одного або декількох світлодіодів світлофор залишається в робочому стані. Використання світлофора світлодіодного дозволить, за рахунок незначного ускладнення електричної схеми, значно підвищити працездатність виробу. Збільшуються термін безперебійної роботи й термін служби світлофора. Надійність і ефективність керування рухом на дорогах підвищуються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Світлофор світлодіодний, що містить електричну схему у вигляді джерела живильної напруги, джерела випромінювання на основі щонайменше одного світловипромінюючого діода, комутуючий пристрій, конденсатор, діодний міст, перший з вхідних виводів якого з'єднаний з одним з полюсів джерела змінної напруги, другий полюс джерела живильної напруги через контакт комутуючого пристрою з'єднаний з першим виводом конденсатора, другий вивід конденсатора з'єднаний із другим вхідним виводом діодного мосту, а паралельно вихідним виводам діодного мосту ввімкнене джерело випромінювання, який відрізняється тим, що в електричну схему додатково введені запобіжник, з'єднаний послідовно із джерелом живильної напруги, варистор, з'єднаний паралельно з джерелом живильної напруги, резистор, з'єднаний паралельно з конденсатором, і щонайменше один струмозадавальний резистор, з'єднаний послідовно із джерелом випромінювання. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
