Дорожній знак

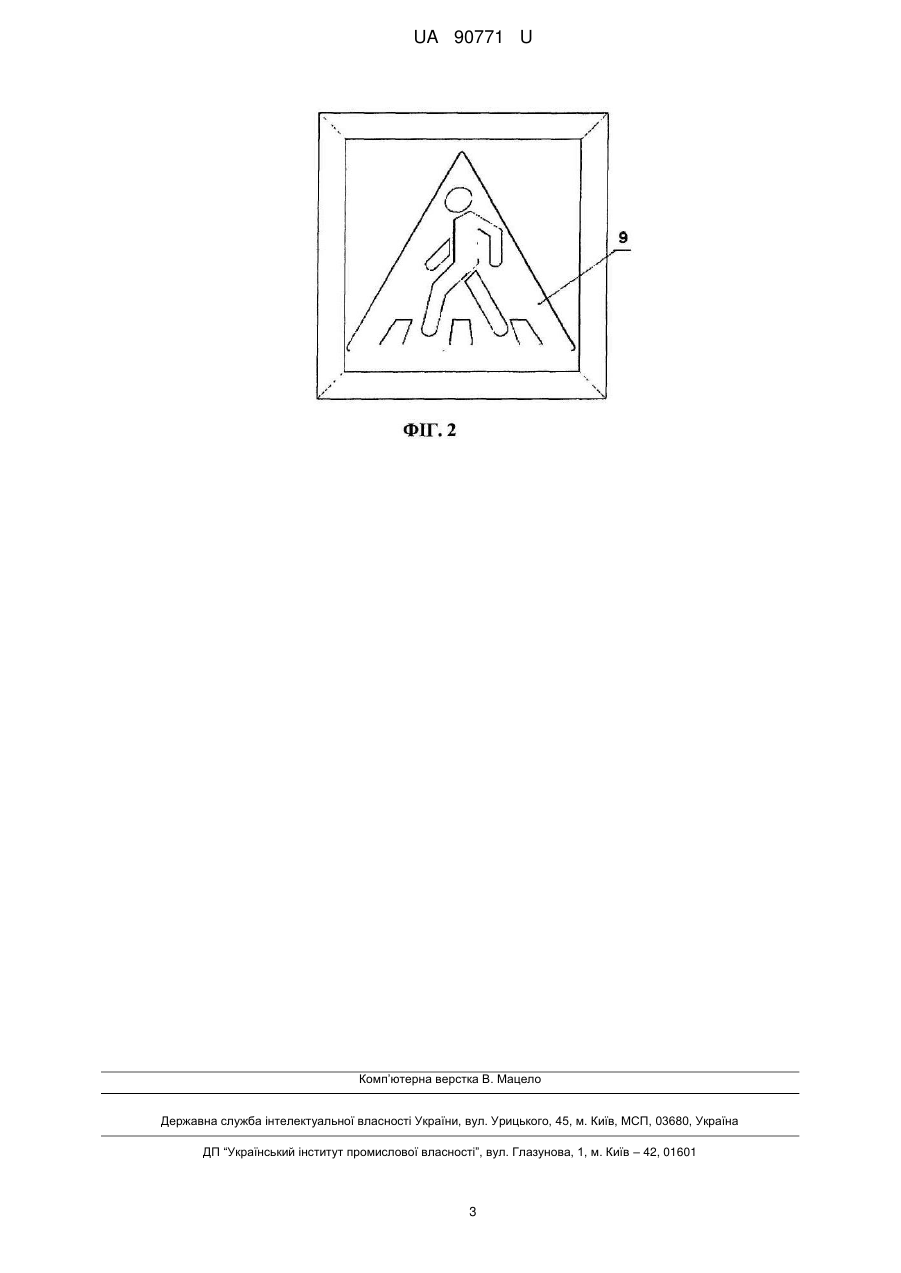

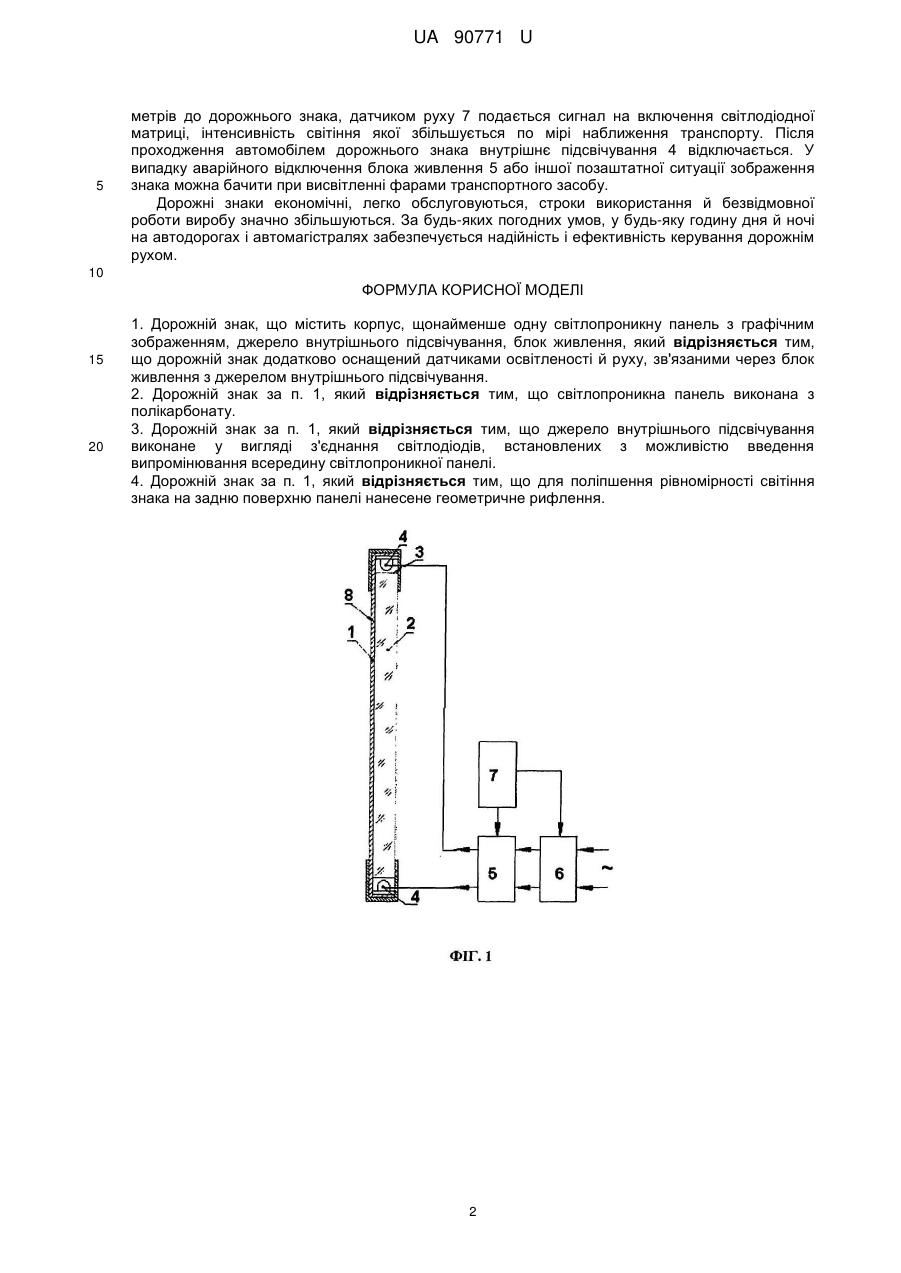

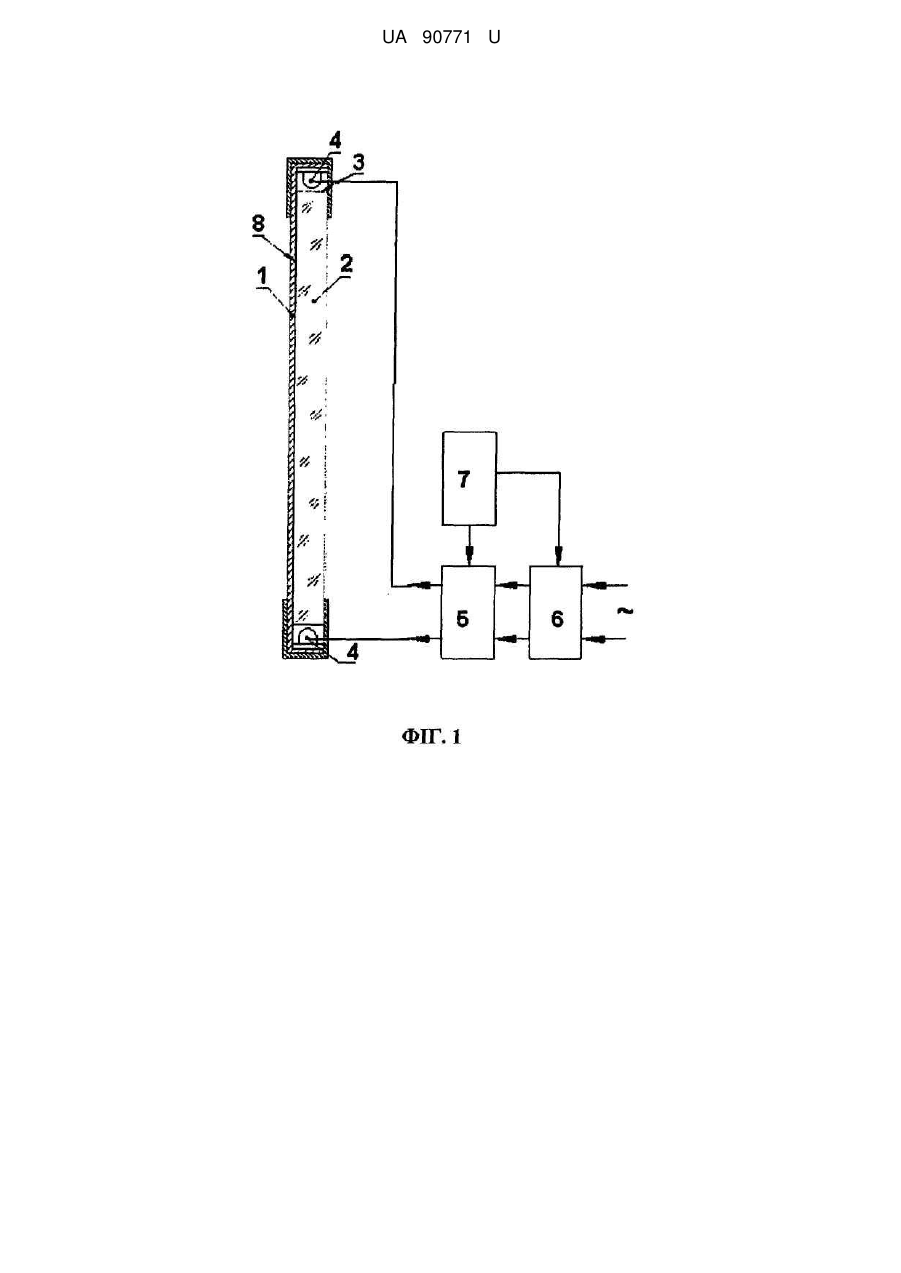

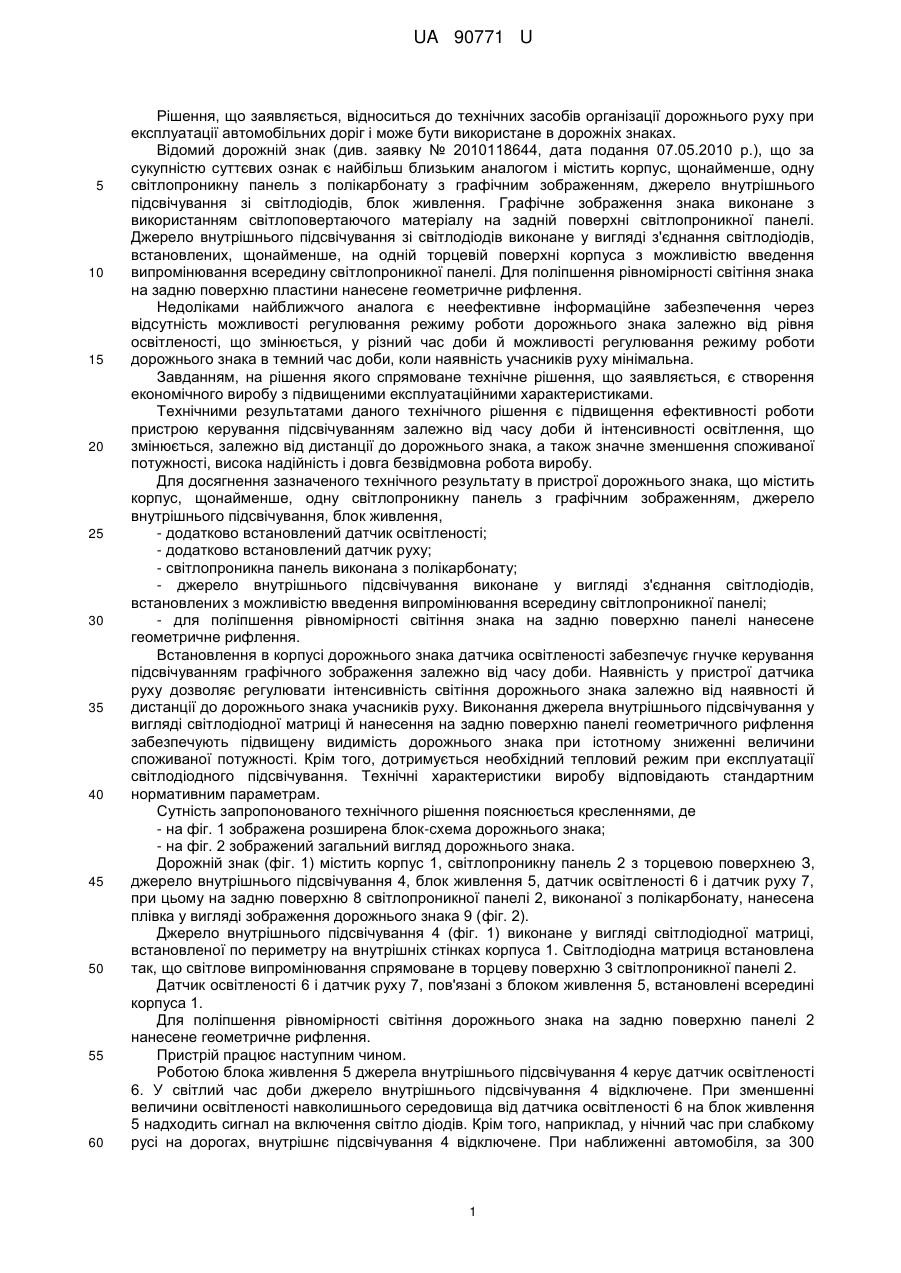

Реферат: Дорожній знак, що містить корпус, щонайменше одну світлопроникну панель з графічним зображенням, джерело внутрішнього підсвічування, блок живлення, причому дорожній знак додатково оснащений датчиками освітленості й руху, зв'язаними через блок живлення з джерелом внутрішнього підсвічування. UA 90771 U (12) UA 90771 U UA 90771 U 5 10 15 20 25 30 35 40 45 50 55 60 Рішення, що заявляється, відноситься до технічних засобів організації дорожнього руху при експлуатації автомобільних доріг і може бути використане в дорожніх знаках. Відомий дорожній знак (див. заявку № 2010118644, дата подання 07.05.2010 p.), що за сукупністю суттєвих ознак є найбільш близьким аналогом і містить корпус, щонайменше, одну світлопроникну панель з полікарбонату з графічним зображенням, джерело внутрішнього підсвічування зі світлодіодів, блок живлення. Графічне зображення знака виконане з використанням світлоповертаючого матеріалу на задній поверхні світлопроникної панелі. Джерело внутрішнього підсвічування зі світлодіодів виконане у вигляді з'єднання світлодіодів, встановлених, щонайменше, на одній торцевій поверхні корпуса з можливістю введення випромінювання всередину світлопроникної панелі. Для поліпшення рівномірності світіння знака на задню поверхню пластини нанесене геометричне рифлення. Недоліками найближчого аналога є неефективне інформаційне забезпечення через відсутність можливості регулювання режиму роботи дорожнього знака залежно від рівня освітленості, що змінюється, у різний час доби й можливості регулювання режиму роботи дорожнього знака в темний час доби, коли наявність учасників руху мінімальна. Завданням, на рішення якого спрямоване технічне рішення, що заявляється, є створення економічного виробу з підвищеними експлуатаційними характеристиками. Технічними результатами даного технічного рішення є підвищення ефективності роботи пристрою керування підсвічуванням залежно від часу доби й інтенсивності освітлення, що змінюється, залежно від дистанції до дорожнього знака, а також значне зменшення споживаної потужності, висока надійність і довга безвідмовна робота виробу. Для досягнення зазначеного технічного результату в пристрої дорожнього знака, що містить корпус, щонайменше, одну світлопроникну панель з графічним зображенням, джерело внутрішнього підсвічування, блок живлення, - додатково встановлений датчик освітленості; - додатково встановлений датчик руху; - світлопроникна панель виконана з полікарбонату; - джерело внутрішнього підсвічування виконане у вигляді з'єднання світлодіодів, встановлених з можливістю введення випромінювання всередину світлопроникної панелі; - для поліпшення рівномірності світіння знака на задню поверхню панелі нанесене геометричне рифлення. Встановлення в корпусі дорожнього знака датчика освітленості забезпечує гнучке керування підсвічуванням графічного зображення залежно від часу доби. Наявність у пристрої датчика руху дозволяє регулювати інтенсивність світіння дорожнього знака залежно від наявності й дистанції до дорожнього знака учасників руху. Виконання джерела внутрішнього підсвічування у вигляді світлодіодної матриці й нанесення на задню поверхню панелі геометричного рифлення забезпечують підвищену видимість дорожнього знака при істотному зниженні величини споживаної потужності. Крім того, дотримується необхідний тепловий режим при експлуатації світлодіодного підсвічування. Технічні характеристики виробу відповідають стандартним нормативним параметрам. Сутність запропонованого технічного рішення пояснюється кресленнями, де - на фіг. 1 зображена розширена блок-схема дорожнього знака; - на фіг. 2 зображений загальний вигляд дорожнього знака. Дорожній знак (фіг. 1) містить корпус 1, світлопроникну панель 2 з торцевою поверхнею З, джерело внутрішнього підсвічування 4, блок живлення 5, датчик освітленості 6 і датчик руху 7, при цьому на задню поверхню 8 світлопроникної панелі 2, виконаної з полікарбонату, нанесена плівка у вигляді зображення дорожнього знака 9 (фіг. 2). Джерело внутрішнього підсвічування 4 (фіг. 1) виконане у вигляді світлодіодної матриці, встановленої по периметру на внутрішніх стінках корпуса 1. Світлодіодна матриця встановлена так, що світлове випромінювання спрямоване в торцеву поверхню 3 світлопроникної панелі 2. Датчик освітленості 6 і датчик руху 7, пов'язані з блоком живлення 5, встановлені всередині корпуса 1. Для поліпшення рівномірності світіння дорожнього знака на задню поверхню панелі 2 нанесене геометричне рифлення. Пристрій працює наступним чином. Роботою блока живлення 5 джерела внутрішнього підсвічування 4 керує датчик освітленості 6. У світлий час доби джерело внутрішнього підсвічування 4 відключене. При зменшенні величини освітленості навколишнього середовища від датчика освітленості 6 на блок живлення 5 надходить сигнал на включення світло діодів. Крім того, наприклад, у нічний час при слабкому русі на дорогах, внутрішнє підсвічування 4 відключене. При наближенні автомобіля, за 300 1 UA 90771 U 5 метрів до дорожнього знака, датчиком руху 7 подається сигнал на включення світлодіодної матриці, інтенсивність світіння якої збільшується по мірі наближення транспорту. Після проходження автомобілем дорожнього знака внутрішнє підсвічування 4 відключається. У випадку аварійного відключення блока живлення 5 або іншої позаштатної ситуації зображення знака можна бачити при висвітленні фарами транспортного засобу. Дорожні знаки економічні, легко обслуговуються, строки використання й безвідмовної роботи виробу значно збільшуються. За будь-яких погодних умов, у будь-яку годину дня й ночі на автодорогах і автомагістралях забезпечується надійність і ефективність керування дорожнім рухом. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Дорожній знак, що містить корпус, щонайменше одну світлопроникну панель з графічним зображенням, джерело внутрішнього підсвічування, блок живлення, який відрізняється тим, що дорожній знак додатково оснащений датчиками освітленості й руху, зв'язаними через блок живлення з джерелом внутрішнього підсвічування. 2. Дорожній знак за п. 1, який відрізняється тим, що світлопроникна панель виконана з полікарбонату. 3. Дорожній знак за п. 1, який відрізняється тим, що джерело внутрішнього підсвічування виконане у вигляді з'єднання світлодіодів, встановлених з можливістю введення випромінювання всередину світлопроникної панелі. 4. Дорожній знак за п. 1, який відрізняється тим, що для поліпшення рівномірності світіння знака на задню поверхню панелі нанесене геометричне рифлення. 2 UA 90771 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
