Черв’ячна глобоїдна передача

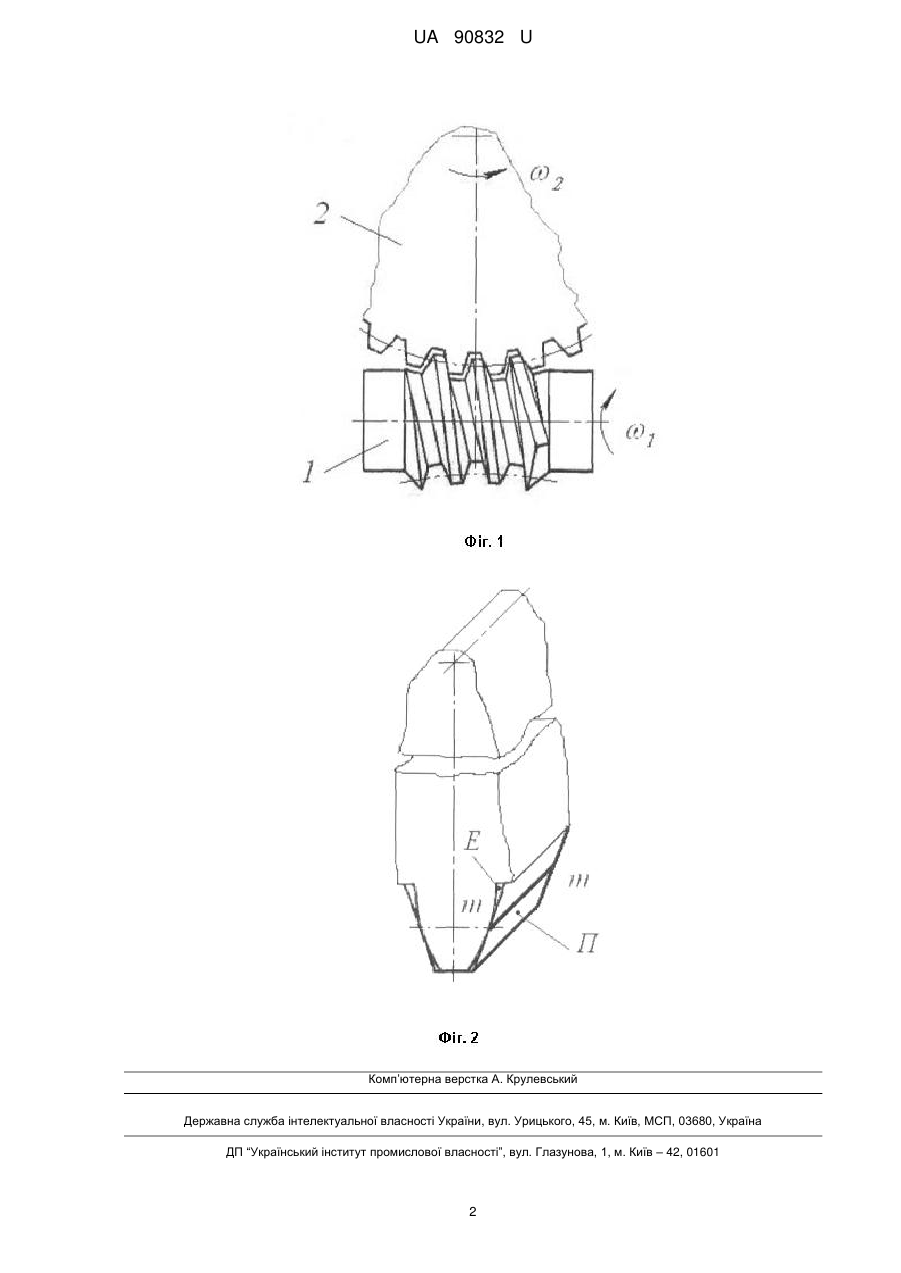

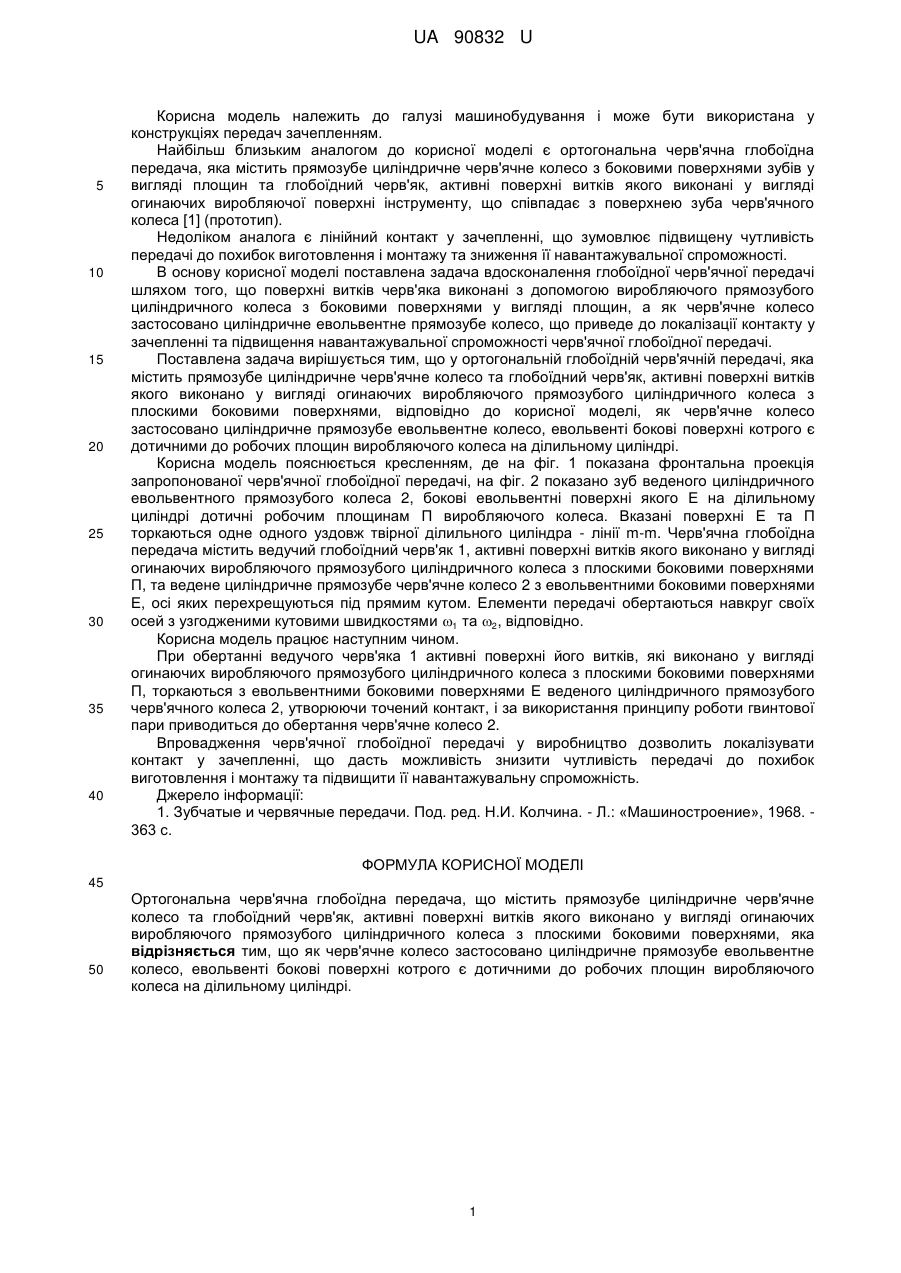

Реферат: Ортогональна черв'ячна глобоїдна передача містить прямозубе циліндричне черв'ячне колесо та глобоїдний черв'як, активні поверхні витків якого виконано у вигляді огинаючих виробляючого прямозубого циліндричного колеса з плоскими боковими поверхнями. Як черв'ячне колесо застосовано циліндричне прямозубе евольвентне колесо. Евольвенті бокові поверхні котрого є дотичними до робочих площин виробляючого колеса на ділильному циліндрі. UA 90832 U (54) ЧЕРВ'ЯЧНА ГЛОБОЇДНА ПЕРЕДАЧА UA 90832 U UA 90832 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і може бути використана у конструкціях передач зачепленням. Найбільш близьким аналогом до корисної моделі є ортогональна черв'ячна глобоїдна передача, яка містить прямозубе циліндричне черв'ячне колесо з боковими поверхнями зубів у вигляді площин та глобоїдний черв'як, активні поверхні витків якого виконані у вигляді огинаючих виробляючої поверхні інструменту, що співпадає з поверхнею зуба черв'ячного колеса [1] (прототип). Недоліком аналога є лінійний контакт у зачепленні, що зумовлює підвищену чутливість передачі до похибок виготовлення і монтажу та зниження її навантажувальної спроможності. В основу корисної моделі поставлена задача вдосконалення глобоїдної черв'ячної передачі шляхом того, що поверхні витків черв'яка виконані з допомогою виробляючого прямозубого циліндричного колеса з боковими поверхнями у вигляді площин, а як черв'ячне колесо застосовано циліндричне евольвентне прямозубе колесо, що приведе до локалізації контакту у зачепленні та підвищення навантажувальної спроможності черв'ячної глобоїдної передачі. Поставлена задача вирішується тим, що у ортогональній глобоїдній черв'ячній передачі, яка містить прямозубе циліндричне черв'ячне колесо та глобоїдний черв'як, активні поверхні витків якого виконано у вигляді огинаючих виробляючого прямозубого циліндричного колеса з плоскими боковими поверхнями, відповідно до корисної моделі, як черв'ячне колесо застосовано циліндричне прямозубе евольвентне колесо, евольвенті бокові поверхні котрого є дотичними до робочих площин виробляючого колеса на ділильному циліндрі. Корисна модель пояснюється кресленням, де на фіг. 1 показана фронтальна проекція запропонованої черв'ячної глобоїдної передачі, на фіг. 2 показано зуб веденого циліндричного евольвентного прямозубого колеса 2, бокові евольвентні поверхні якого Е на ділильному циліндрі дотичні робочим площинам П виробляючого колеса. Вказані поверхні Е та П торкаються одне одного уздовж твірної ділильного циліндра - лінії m-m. Черв'ячна глобоїдна передача містить ведучий глобоїдний черв'як 1, активні поверхні витків якого виконано у вигляді огинаючих виробляючого прямозубого циліндричного колеса з плоскими боковими поверхнями П, та ведене циліндричне прямозубе черв'ячне колесо 2 з евольвентними боковими поверхнями Е, осі яких перехрещуються під прямим кутом. Елементи передачі обертаються навкруг своїх осей з узгодженими кутовими швидкостями 1 та 2, відповідно. Корисна модель працює наступним чином. При обертанні ведучого черв'яка 1 активні поверхні його витків, які виконано у вигляді огинаючих виробляючого прямозубого циліндричного колеса з плоскими боковими поверхнями П, торкаються з евольвентними боковими поверхнями Е веденого циліндричного прямозубого черв'ячного колеса 2, утворюючи точений контакт, і за використання принципу роботи гвинтової пари приводиться до обертання черв'ячне колесо 2. Впровадження черв'ячної глобоїдної передачі у виробництво дозволить локалізувати контакт у зачепленні, що дасть можливість знизити чутливість передачі до похибок виготовлення і монтажу та підвищити її навантажувальну спроможність. Джерело інформації: 1. Зубчатые и червячные передачи. Под. ред. Н.И. Колчина. - Л.: «Машиностроение», 1968. 363 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Ортогональна черв'ячна глобоїдна передача, що містить прямозубе циліндричне черв'ячне колесо та глобоїдний черв'як, активні поверхні витків якого виконано у вигляді огинаючих виробляючого прямозубого циліндричного колеса з плоскими боковими поверхнями, яка відрізняється тим, що як черв'ячне колесо застосовано циліндричне прямозубе евольвентне колесо, евольвенті бокові поверхні котрого є дотичними до робочих площин виробляючого колеса на ділильному циліндрі. 1 UA 90832 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
