Глобоїдна черв’ячна передача

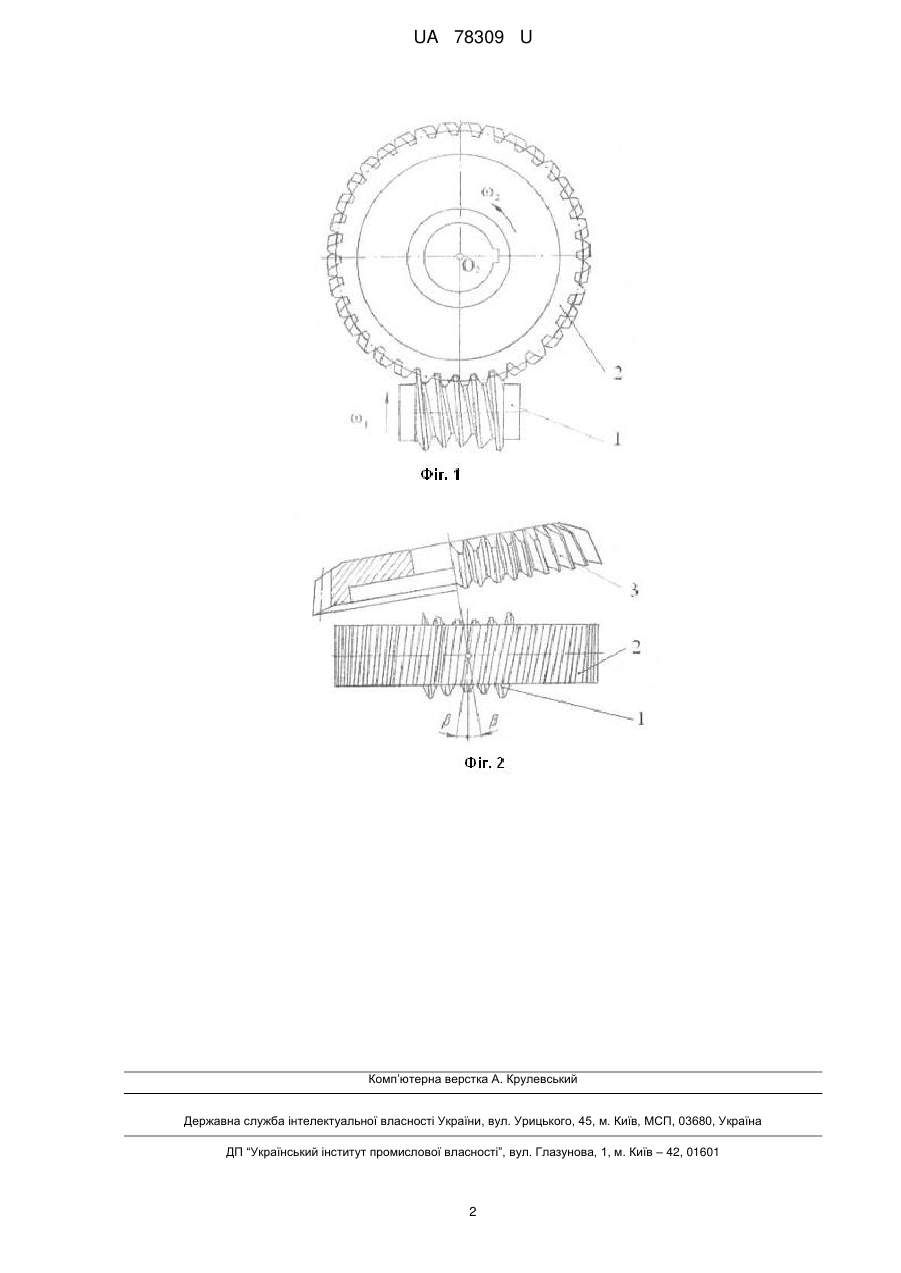

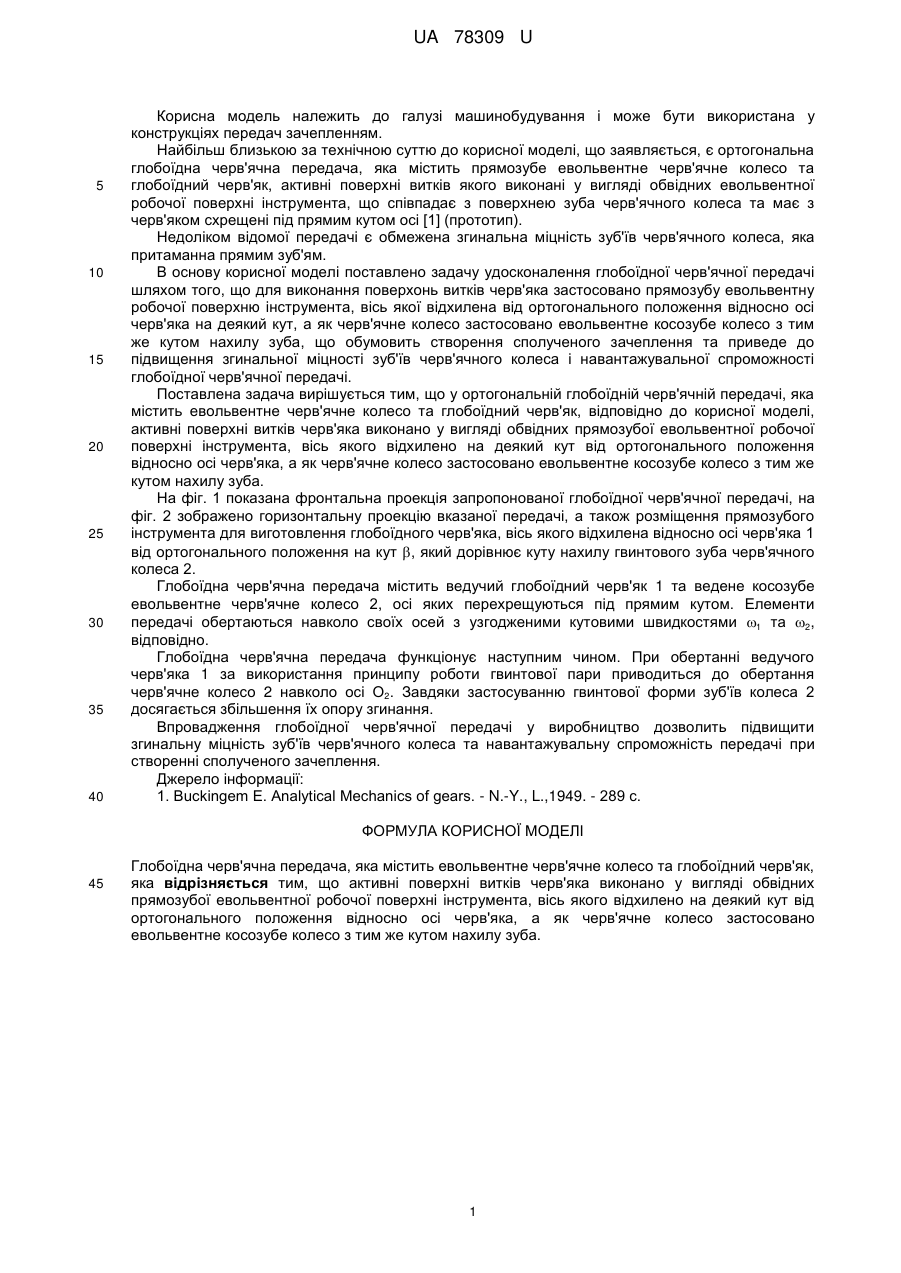

Реферат: Глобоїдна черв'ячна передача містить евольвентне черв'ячне колесо та глобоїдний черв'як. Активні поверхні витків черв'яка виконано у вигляді обвідних прямозубої евольвентної робочої поверхні інструмента, вісь якого відхилено на деякий кут від ортогонального положення відносно осі черв'яка, а як черв'ячне колесо застосовано евольвентне косозубе колесо з тим же кутом нахилу зуба. UA 78309 U (54) ГЛОБОЇДНА ЧЕРВ'ЯЧНА ПЕРЕДАЧА UA 78309 U UA 78309 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і може бути використана у конструкціях передач зачепленням. Найбільш близькою за технічною суттю до корисної моделі, що заявляється, є ортогональна глобоїдна черв'ячна передача, яка містить прямозубе евольвентне черв'ячне колесо та глобоїдний черв'як, активні поверхні витків якого виконані у вигляді обвідних евольвентної робочої поверхні інструмента, що співпадає з поверхнею зуба черв'ячного колеса та має з черв'яком схрещені під прямим кутом осі [1] (прототип). Недоліком відомої передачі є обмежена згинальна міцність зуб'їв черв'ячного колеса, яка притаманна прямим зуб'ям. В основу корисної моделі поставлено задачу удосконалення глобоїдної черв'ячної передачі шляхом того, що для виконання поверхонь витків черв'яка застосовано прямозубу евольвентну робочої поверхню інструмента, вісь якої відхилена від ортогонального положення відносно осі черв'яка на деякий кут, а як черв'ячне колесо застосовано евольвентне косозубе колесо з тим же кутом нахилу зуба, що обумовить створення сполученого зачеплення та приведе до підвищення згинальної міцності зуб'їв черв'ячного колеса і навантажувальної спроможності глобоїдної черв'ячної передачі. Поставлена задача вирішується тим, що у ортогональній глобоїдній черв'ячній передачі, яка містить евольвентне черв'ячне колесо та глобоїдний черв'як, відповідно до корисної моделі, активні поверхні витків черв'яка виконано у вигляді обвідних прямозубої евольвентної робочої поверхні інструмента, вісь якого відхилено на деякий кут від ортогонального положення відносно осі черв'яка, а як черв'ячне колесо застосовано евольвентне косозубе колесо з тим же кутом нахилу зуба. На фіг. 1 показана фронтальна проекція запропонованої глобоїдної черв'ячної передачі, на фіг. 2 зображено горизонтальну проекцію вказаної передачі, а також розміщення прямозубого інструмента для виготовлення глобоїдного черв'яка, вісь якого відхилена відносно осі черв'яка 1 від ортогонального положення на кут , який дорівнює куту нахилу гвинтового зуба черв'ячного колеса 2. Глобоїдна черв'ячна передача містить ведучий глобоїдний черв'як 1 та ведене косозубе евольвентне черв'ячне колесо 2, осі яких перехрещуються під прямим кутом. Елементи передачі обертаються навколо своїх осей з узгодженими кутовими швидкостями 1 та 2, відповідно. Глобоїдна черв'ячна передача функціонує наступним чином. При обертанні ведучого черв'яка 1 за використання принципу роботи гвинтової пари приводиться до обертання черв'ячне колесо 2 навколо осі О2. Завдяки застосуванню гвинтової форми зуб'їв колеса 2 досягається збільшення їх опору згинання. Впровадження глобоїдної черв'ячної передачі у виробництво дозволить підвищити згинальну міцність зуб'їв черв'ячного колеса та навантажувальну спроможність передачі при створенні сполученого зачеплення. Джерело інформації: 1. Buckingem Е. Analytical Mechanics of gears. - N.-Y., L.,1949. - 289 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Глобоїдна черв'ячна передача, яка містить евольвентне черв'ячне колесо та глобоїдний черв'як, яка відрізняється тим, що активні поверхні витків черв'яка виконано у вигляді обвідних прямозубої евольвентної робочої поверхні інструмента, вісь якого відхилено на деякий кут від ортогонального положення відносно осі черв'яка, а як черв'ячне колесо застосовано евольвентне косозубе колесо з тим же кутом нахилу зуба. 1 UA 78309 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
