Блокований стрижень для остеосинтезу переломів п’яткової кістки

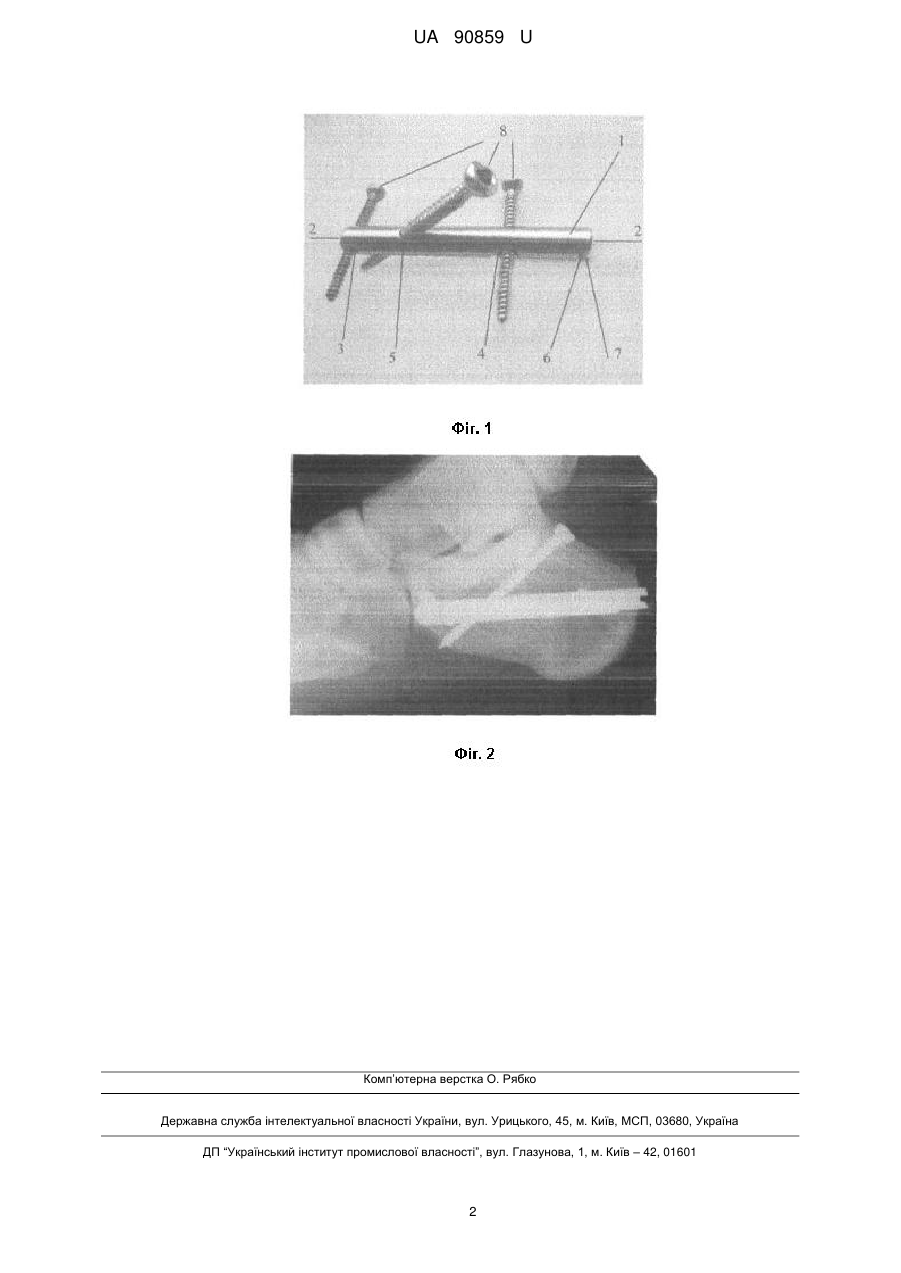

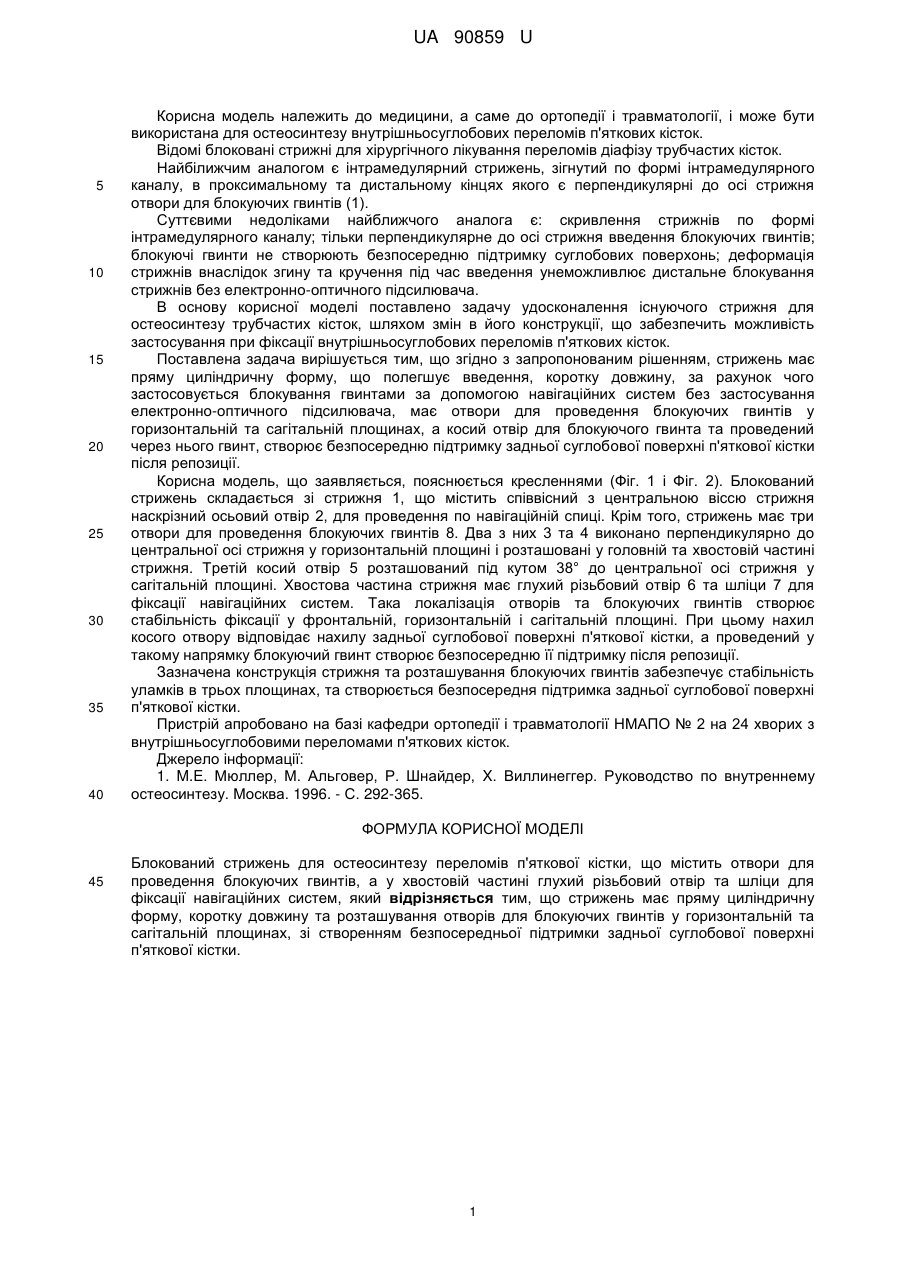

Реферат: UA 90859 U UA 90859 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до ортопедії і травматології, і може бути використана для остеосинтезу внутрішньосуглобових переломів п'яткових кісток. Відомі блоковані стрижні для хірургічного лікування переломів діафізу трубчастих кісток. Найбілижчим аналогом є інтрамедулярний стрижень, зігнутий по формі інтрамедулярного каналу, в проксимальному та дистальному кінцях якого є перпендикулярні до осі стрижня отвори для блокуючих гвинтів (1). Суттєвими недоліками найближчого аналога є: скривлення стрижнів по формі інтрамедулярного каналу; тільки перпендикулярне до осі стрижня введення блокуючих гвинтів; блокуючі гвинти не створюють безпосередню підтримку суглобових поверхонь; деформація стрижнів внаслідок згину та кручення під час введення унеможливлює дистальне блокування стрижнів без електронно-оптичного підсилювача. В основу корисної моделі поставлено задачу удосконалення існуючого стрижня для остеосинтезу трубчастих кісток, шляхом змін в його конструкції, що забезпечить можливість застосування при фіксації внутрішньосуглобових переломів п'яткових кісток. Поставлена задача вирішується тим, що згідно з запропонованим рішенням, стрижень має пряму циліндричну форму, що полегшує введення, коротку довжину, за рахунок чого застосовується блокування гвинтами за допомогою навігаційних систем без застосування електронно-оптичного підсилювача, має отвори для проведення блокуючих гвинтів у горизонтальній та сагітальній площинах, а косий отвір для блокуючого гвинта та проведений через нього гвинт, створює безпосередню підтримку задньої суглобової поверхні п'яткової кістки після репозиції. Корисна модель, що заявляється, пояснюється кресленнями (Фіг. 1 і Фіг. 2). Блокований стрижень складається зі стрижня 1, що містить співвісний з центральною віссю стрижня наскрізний осьовий отвір 2, для проведення по навігаційній спиці. Крім того, стрижень має три отвори для проведення блокуючих гвинтів 8. Два з них 3 та 4 виконано перпендикулярно до центральної осі стрижня у горизонтальній площині і розташовані у головній та хвостовій частині стрижня. Третій косий отвір 5 розташований під кутом 38° до центральної осі стрижня у сагітальній площині. Хвостова частина стрижня має глухий різьбовий отвір 6 та шліци 7 для фіксації навігаційних систем. Така локалізація отворів та блокуючих гвинтів створює стабільність фіксації у фронтальній, горизонтальній і сагітальній площині. При цьому нахил косого отвору відповідає нахилу задньої суглобової поверхні п'яткової кістки, а проведений у такому напрямку блокуючий гвинт створює безпосередню її підтримку після репозиції. Зазначена конструкція стрижня та розташування блокуючих гвинтів забезпечує стабільність уламків в трьох площинах, та створюється безпосередня підтримка задньої суглобової поверхні п'яткової кістки. Пристрій апробовано на базі кафедри ортопедії і травматології НМАПО № 2 на 24 хворих з внутрішньосуглобовими переломами п'яткових кісток. Джерело інформації: 1. M.E. Мюллер, М. Альговер, Р. Шнайдер, X. Виллинеггер. Руководство по внутреннему остеосинтезу. Москва. 1996. - С. 292-365. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Блокований стрижень для остеосинтезу переломів п'яткової кістки, що містить отвори для проведення блокуючих гвинтів, а у хвостовій частині глухий різьбовий отвір та шліци для фіксації навігаційних систем, який відрізняється тим, що стрижень має пряму циліндричну форму, коротку довжину та розташування отворів для блокуючих гвинтів у горизонтальній та сагітальній площинах, зі створенням безпосередньої підтримки задньої суглобової поверхні п'яткової кістки. 1 UA 90859 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
