Спосіб автоматичного управління температурним режимом у похилих дифузійних апаратах

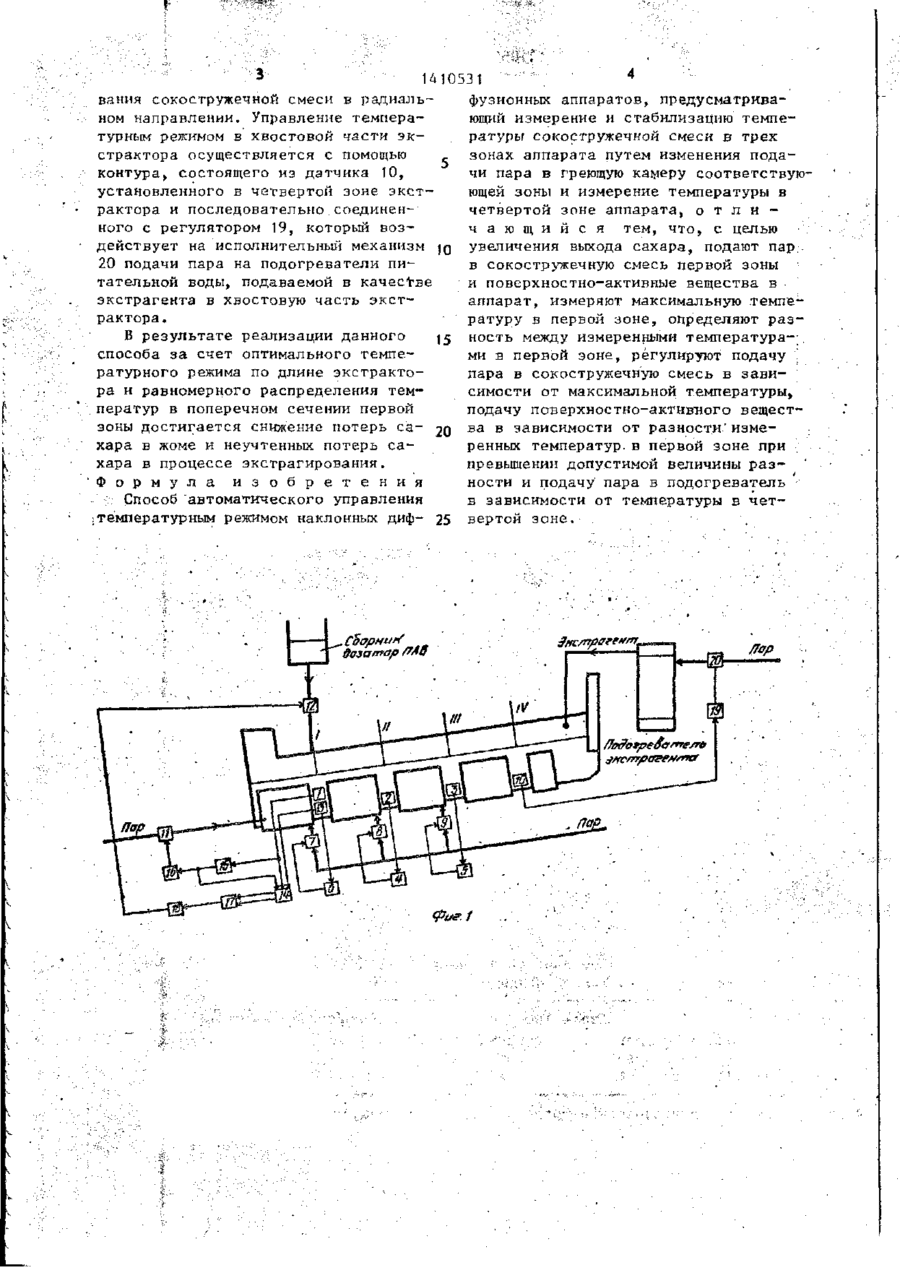

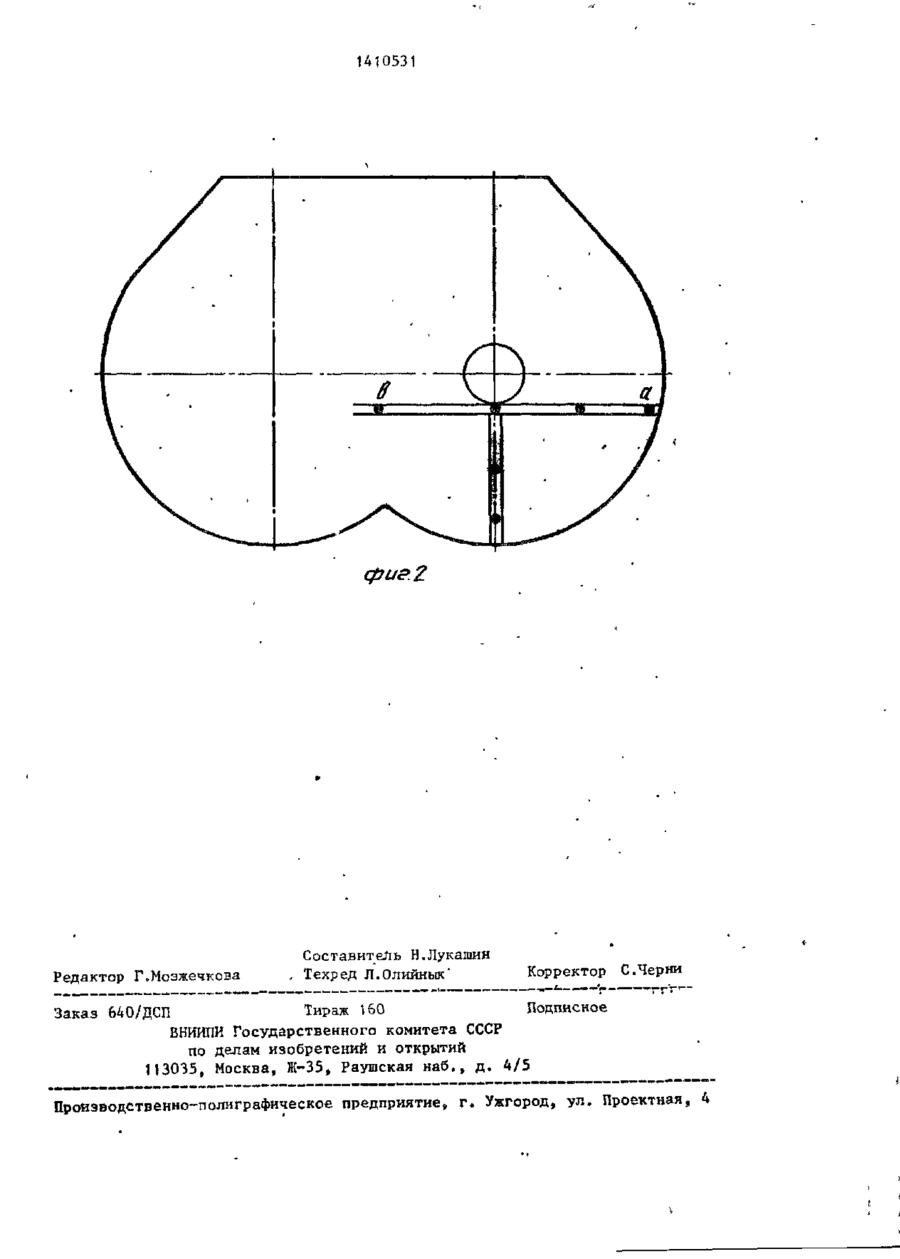

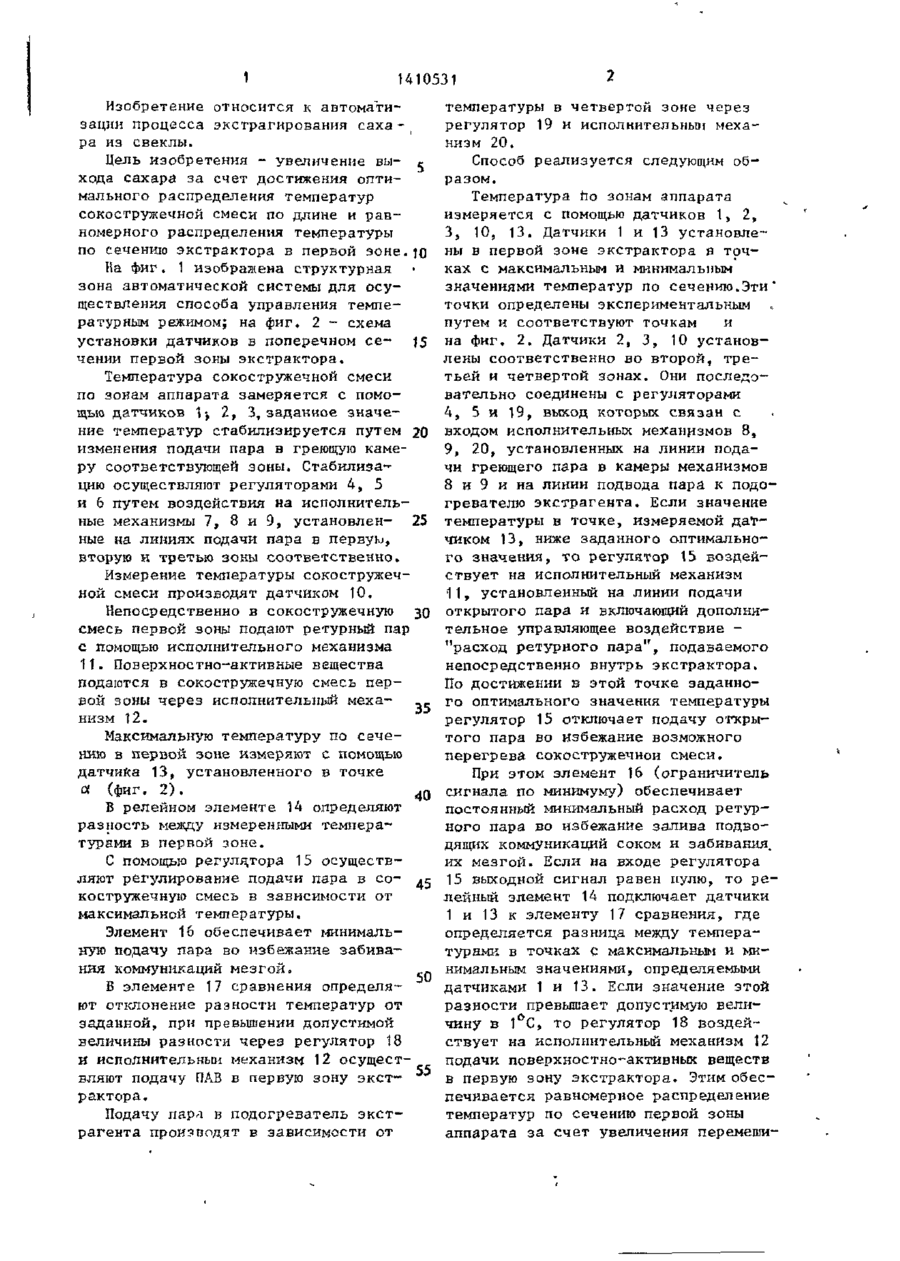

Изобретение относится к автоматизации процесса экстрагирования сахара из свеклы. Цель изобретения увеличение выхода сахара. В первых трех зонах стабилизация температуры сокостружечной смеси производится изменением подачи пара в греющие камеры соответствующих зон. В первой зоне производят также дополнительное 26-88 управляющее воздействие - непосредственную подачу пара в сокостружечную смесь. Регулирование подачи производят в зависимости от максимальной тем пературы в зоне. По достижении максимальной заданной температуры подачу пара в сокостружечную смесь прекращают и в это время производят замер разности температур по поперечному сечению в первой зоне аппарата. При превышении допустимой величины разности производят дозированную подачу поверхностью активных веществ в первую зону аппарата. Поддержание постоянства заданной температуры в четвертой зоне производится путем изменения подачи пара в подогреватель экстрагента, В результате реализации . данного способа за счет оптимального температурного режима по длине экстрактора и равномерного распределения температур в поперечном сечении первой зоны снижаются потери сахара в жоме и неучтенные потери сахара в процессе экстрагирования. 2 ил.1 1 H10531 Изобретение относится к автоматизации процесса экстрагирования саха - р ра из свеклы. Цель изобретения - увеличение выхода сахара за счет достижения оптимального распределения температур сокостружечной смеси по длине и равномерного распределения температуры по сечению экстрактора в первой зоне. 10 На фиг. 1 изображена структурная зона автоматической системы для осуществления способа управления температурным режимом; на фиг. 2 - схема установки датчиков в поперечном сечении первой зоны экстрактора. Температура сокостружечной смеси по зонам аппарата замеряется с помощью датчиков 1 , 2, 3, заданное значение температур стабилизируется путем 20 изменения подачи пара в греющую камеру соответствующей зоны. Стабилиза~ цию осуществляют регуляторами 4, 5 и 6 путем воздействия на исполнительные механизмы 7, 8 и 9, установлен- 25 ные на линиях подачи пара в первук», вторую н третью зоны соответственно. Измерение температуры сокостружечной смеси производят датчиком 10. Непосредственно в сокостружечную 30 смесь первой зоны подают ретурный пар с помощью исполнительного механизма 11. Поверхностно-активные вещества подаются в сокостружечную смесь первой зоны через исполнительный меха35 низм 12. Максимальную температуру по сечению в первой зоне измеряют с помощью датчика 13, установленного э точке а (фиг. 2 ) . 40 В релейном элементе 14 определяют разность между измеренными температурами в первой зоне. С помощью регулятора 15 осуществляют регулирование подачи пара в со- 45 костружечиую смесь в зависимости от максимальной температуры. Элемент 16 обеспечивает минимальную подачу пара во избежание забивання коммуникаций мезгой. 50 Б элементе 17 сравнения определяют отклонение разности температур от заданной, при превышении допустимой величины разности через регулятор 18 и исполнительный механизм 12 осуществляют подачу ПАВ в первую зону экст- 55 рактора. Подачу пар'ї в подогреватель экстрагента производят в зависимости от температуры в четвертой зоне через регулятор 19 и исполнительный механизм 20. Способ реализуется следующим образом. Температура ho зонам аппарата измеряется с помощью датчиков 1, 2, 3, 10, 13. Датчики 1 и 13 установлены в первой зоне экстрактора я точках с максимальным и минимальным значениями температур по сечению.Эти" точки определены экспериментальным путем и соответствуют точкам и на фиг. 2. Датчики 2, 3, 10 установлены соответственно во второй, третьей и четвертой зонах. Они последовательно соединены с регуляторами 4, 5 и 19, выход которых связан с входом исполнительных механизмов 8, 9, 20, установленных на линии подачи греющего пара в камеры механизмов 8 и 9 и на линии подвода пара к подогревателю экстрагента. Если значение температуры в точке, измеряемой датчиком 13, ниже заданного оптимального значения, то регулятор 15 воздействует на исполнительный механизм 11, установленный на линии подачи открытого пара и включающий дополнительное управляющее воздействие "расход ретурного пара", подаваемого непосредственно внутрь экстрактора. По достижении в этой точке заданного оптимального значения температуры регулятор 15 отключает подачу открытого пара во избежание возможного перегрева сокостружечной смеси. При этом элемент 16 (ограничитель сигнала по минимуму) обеспечивает постоянный минимальный расход ретурного пара во избежание залива подводящих коммуникаций соком и забивания. их мезгой. Если на входе регулятора 15 выходной сигнал равен нулю, то релейный элемент 14 подключает датчики 1 и 13 к элементу 17 сравнения, где определяется разница между температурами в точках с максимальным и минимальным значениями, определяемыми датчиками 1 и 13. Если значение этой разности превышает допустимую величину в 1°С, то регулятор 18 воздействует на исполнительный механизм 12 подачи поверхностно-активных веществ в первую зону экстрактора. Этим обеспечивается равномерное распределение температур по сечению первой зоны аппарата за счет увеличения перемеши 1A 10531 фузионных аппаратов, предусматривавания сокостружечной смеси в радиальющий измерение и стабилизацию темпеном направлении. Управление темпераратуры сокостружечной смеси в трех турным режимом в хвостовой части э к зонах аппарата путем изменения подастрактора осуществляется с помощью чи пара в греющую камеру соответствуюконтура, состоящего из датчика 10, ющей зоны и измерение температуры в установленного в четвертой зоне э к с т четвертой зоне аппарата, о т л и рактора и последовательно.соединен-ч а ю щ и й с я тем, что, с целью ного с регулятором 19, который возувеличения выхода сахара, подают пар. действует на исполнительный механизм в сокостружечную смесь первой зоны 20 подачи пара на подогреватели пии поверхностно-активные вещества в тательной воды, подаваемой в качестве аппарат, измеряют максимальную темпеэкстрагента в хвостовую часть э к с т ратуру в первой зоне, определяют р а з рактора. ность между измеренными температура-;. В результате реализации данного ми в первой зоне, регулируют подачу . способа за счет оптимального темпепара в сокостружечную смесь в з а в и ратурного режима по длине э к с т р а к т о симости от максимальной температуры, ра и равномерного распределения темподачу поверхностно-активного вещестператур в поперечном сечении первой зоны достигается снижение потерь с а - 20 ва в зависимости от р а з н о с т и ' и з м е ренных температур- в первой зоне при хара в жоме и неучтенных потерь с а превышении допустимой величины р а з хара в процессе экстрагирования. ности и подачу пара в подогреватель • Ф о р м у л а и з о б р е т е н и я в зависимости от температуры в ч е т Способ автоматического управления ;температурным режимом наклонных диф- 25 вертой з о н е . Фие.1 1410531 фиг.2 Редактор ГЧМозжечкова Составитель Н.Лукашин , Техред Л.Олийнык' Корректор С.Черни Заказ 64О/ДСП Тираж 160 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
