Формула / Реферат

Спосіб виготовлення мітчика, що включає формоутворення бокових поверхонь зубів, який відрізняється тим, що на витках основної різі здійснюють нарізання (n+1) - західної правої і (n-1) - західної лівої різей з кроком основної різі мітчика, причому початок заходжень правих різей зміщують на , а лівих - на  відносно заходження основної різі, де n - кількість пеp мітчика.

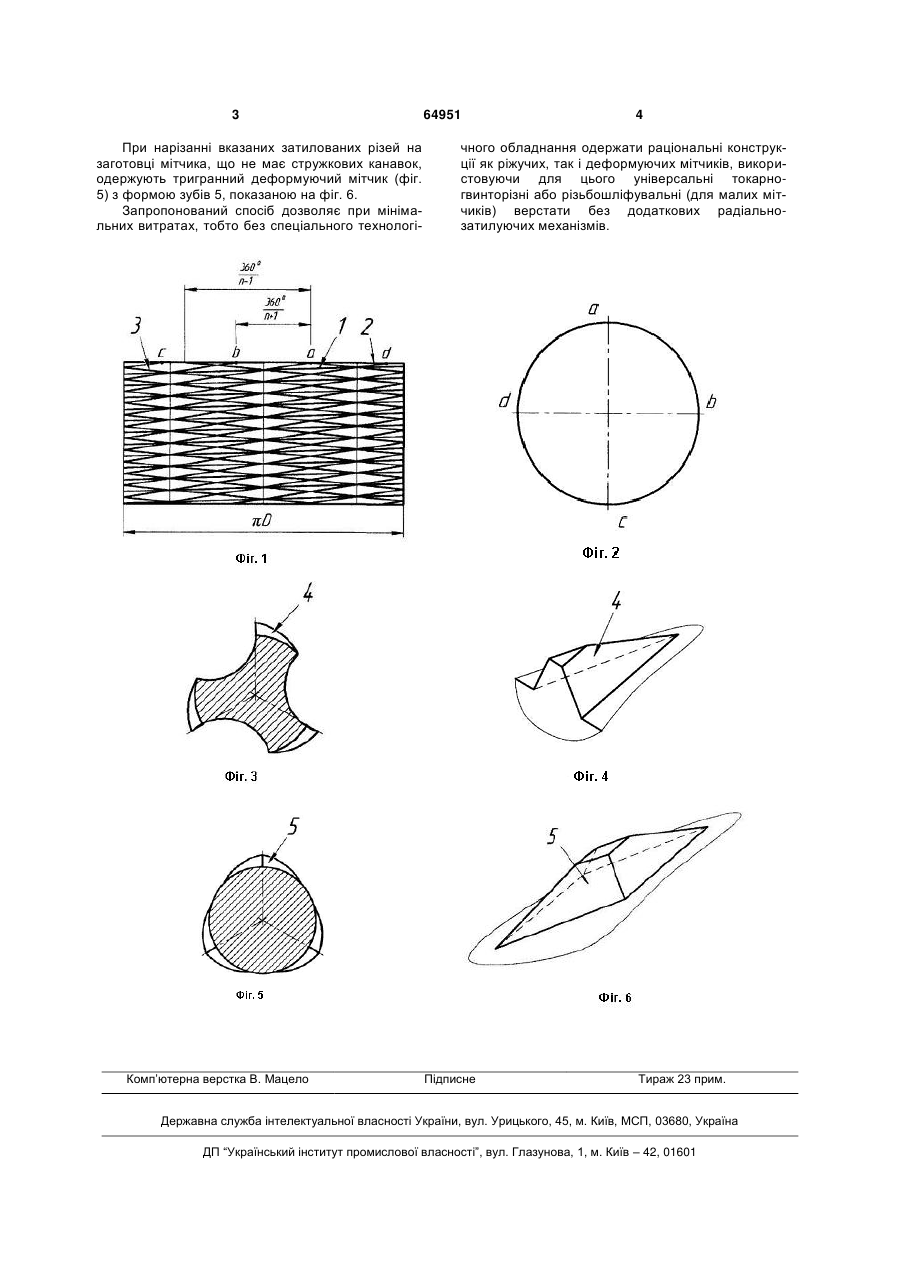

Текст

Спосіб виготовлення мітчика, що включає формоутворення бокових поверхонь зубів, який відрізняється тим, що на витках основної різі здійснюють нарізання (n+1) - західної правої і (n-1) західної лівої різей з кроком основної різі мітчика, причому початок заходжень правих різей зміщують Корисна модель належить до металообробки і може бути використана при виготовленні мітчиків. Відомий спосіб виготовлення мітчиків, що включає затилування бокових поверхонь зубів (Меньшаков В.М. Бесстружечные метчики/ В.М. Меньшаков, Г.П. Урлапов, B.C. Середа. - М.: «Машиностроение», 1976. - 167с, стр. 13, рис. 8). Затилування здійснюється на токарнозатилуючих і різьбошліфувальних верстатах. Для здійснення такого способу потрібне жорстке узгодження всіх рухів деталі і інструменту, необхідних для затилування, і застосування спеціального обладнання. Крім того, спосіб малопродуктивний. Як найближчий аналог вибраний спосіб затилування зубів мітчика, при якому бокові затиловані поверхні формуються шляхом пластичної деформації (Якухин В.Г. Оптимальная технология изготовления резьб/ В.Г. Якухин. - М.: «Машиностроение», 1985. - 184с, стр. 55, рис 17). Спосіб дозволяє підвищити продуктивність, однак вимагає спеціального технологічного обладнання. Задачею корисної моделі є створення способу виготовлення мітчиків, у якому досягають підвищення продуктивності і спрощення виготовлення затилованих поверхонь. Поставлену задачу вирішують тим, що формоутворення бокових поверхонь зубів мітчика, що має n пер, здійснюють нарізанням на витках основної різьби (n + 1) - західної правої і (n -1) - західної лівої різьби з кроком основної різі мітчика, причому початок заходжень правих різей зміщують на 360 360 , а лівих – на відносно заходження n 1 n 1 основної різі. На фіг. 1 показана розгортка затилованої поверхні мітчика; на фіг. 2 - схема розмітки початку заходжень затилуючих (правої і лівої) різей відносно початку основної різі мітчика; на фіг. 3 - калібруюча частина ріжучого мітчика, затилованого пропонованим способом, в поперечному перерізі; на фіг. 4 - зуб калібруючої частини ріжучого мітчика; на фіг. 5 - калібруюча частина деформуючого мітчика, затилованого пропонованим способом, в поперечному перерізі; на фіг. 6 - зуб калібруючої частини деформуючого мітчика. Спосіб виготовлення мітчика на токарногвинторізному верстаті при затилуванні, наприклад триперого мітчика (М14х1) з нарізаною основною різзю здійснюється таким чином. Визначають відносне кутове положення затилованого мітчика і інструменту (фіг. 1 і 2). Відлік ведуть від початку основної різі 1 в точці а. Потім ріжуть праву затилуючу різь2 (М14х 1) чотиризахідну з початком заходжень в точках a, b, c, d. При цьому відбувається перетин гвинтових поверхонь основної різьби і правої затилуючої і за рахунок цього знімається припуск з правого боку зубів мітчика, забезпечуючи затилування правої сторони. Після цього ріжуть ліву затилуючу різь 3 двозахідну з початком заходжень в точках a і с. При цьому отримують затилування лівих і задніх поверхонь зубів 4 мітчики. 360 360 , а лівих - на відносно заходження n 1 n 1 основної різі, де n - кількість пеp мітчика. (19) UA (11) 64951 (13) U на 3 При нарізанні вказаних затилованих різей на заготовці мітчика, що не має стружкових канавок, одержують тригранний деформуючий мітчик (фіг. 5) з формою зубів 5, показаною на фіг. 6. Запропонований спосіб дозволяє при мінімальних витратах, тобто без спеціального технологі Комп’ютерна верстка В. Мацело 64951 4 чного обладнання одержати раціональні конструкції як ріжучих, так і деформуючих мітчиків, використовуючи для цього універсальні токарногвинторізні або різьбошліфувальні (для малих мітчиків) верстати без додаткових радіальнозатилуючих механізмів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of manufacturing tap

Автори англійською

Kanareiev Feliks Mykolaiovych, Kharchenko Oleksandr Olehovych, Novikov Pavlo Anatoliiovych

Назва патенту російською

Способ изготовления метчика

Автори російською

Канареев Феликс Николаевич, Харченко Александр Олегович, Новиков Павел Анатольевич

МПК / Мітки

МПК: B23G 1/00

Мітки: спосіб, мітчика, виготовлення
