Пристрій підвищення ефективності роботи теплових насосів

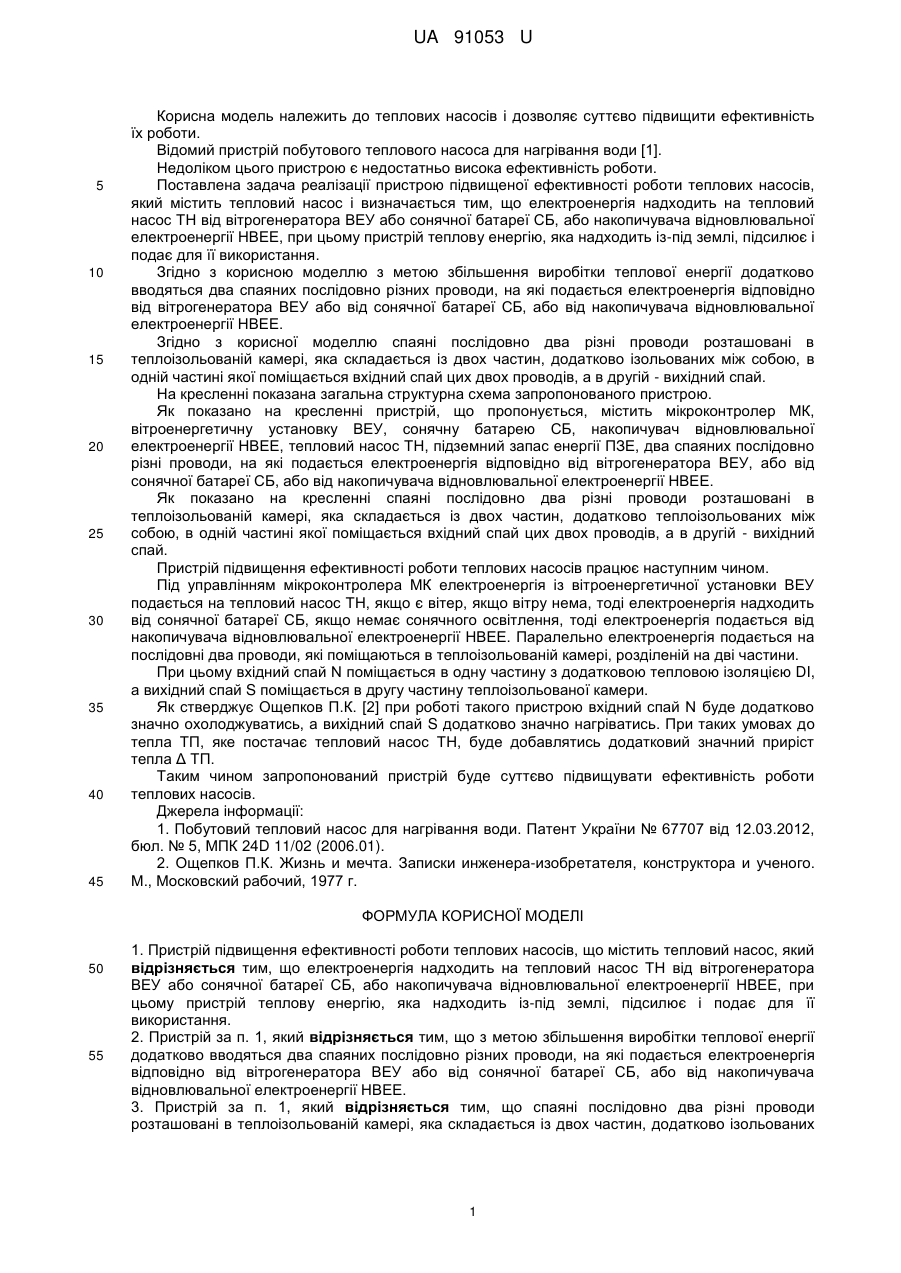

Реферат: Пристрій підвищення ефективності роботи теплових насосів, який містить тепловий насос, причому електроенергія надходить на тепловий насос ТН від вітрогенератора ВЕУ або сонячної батареї СБ, або накопичувача відновлювальної електроенергії НВЕЕ, при цьому пристрій теплову енергію, яка надходить із-під землі, підсилює і подає для її використання. UA 91053 U (54) ПРИСТРІЙ ПІДВИЩЕННЯ ЕФЕКТИВНОСТІ РОБОТИ ТЕПЛОВИХ НАСОСІВ UA 91053 U UA 91053 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплових насосів і дозволяє суттєво підвищити ефективність їх роботи. Відомий пристрій побутового теплового насоса для нагрівання води [1]. Недоліком цього пристрою є недостатньо висока ефективність роботи. Поставлена задача реалізації пристрою підвищеної ефективності роботи теплових насосів, який містить тепловий насос і визначається тим, що електроенергія надходить на тепловий насос ТН від вітрогенератора ВЕУ або сонячної батареї СБ, або накопичувача відновлювальної електроенергії НВЕЕ, при цьому пристрій теплову енергію, яка надходить із-під землі, підсилює і подає для її використання. Згідно з корисною моделлю з метою збільшення виробітки теплової енергії додатково вводяться два спаяних послідовно різних проводи, на які подається електроенергія відповідно від вітрогенератора ВЕУ або від сонячної батареї СБ, або від накопичувача відновлювальної електроенергії НВЕЕ. Згідно з корисної моделлю спаяні послідовно два різні проводи розташовані в теплоізольованій камері, яка складається із двох частин, додатково ізольованих між собою, в одній частині якої поміщається вхідний спай цих двох проводів, а в другій - вихідний спай. На кресленні показана загальна структурна схема запропонованого пристрою. Як показано на кресленні пристрій, що пропонується, містить мікроконтролер МК, вітроенергетичну установку ВЕУ, сонячну батарею СБ, накопичувач відновлювальної електроенергії НВЕЕ, тепловий насос ТН, підземний запас енергії ПЗЕ, два спаяних послідовно різні проводи, на які подається електроенергія відповідно від вітрогенератора ВЕУ, або від сонячної батареї СБ, або від накопичувача відновлювальної електроенергії НВЕЕ. Як показано на кресленні спаяні послідовно два різні проводи розташовані в теплоізольованій камері, яка складається із двох частин, додатково теплоізольованих між собою, в одній частині якої поміщається вхідний спай цих двох проводів, а в другій - вихідний спай. Пристрій підвищення ефективності роботи теплових насосів працює наступним чином. Під управлінням мікроконтролера МК електроенергія із вітроенергетичної установки ВЕУ подається на тепловий насос ТН, якщо є вітер, якщо вітру нема, тоді електроенергія надходить від сонячної батареї СБ, якщо немає сонячного освітлення, тоді електроенергія подається від накопичувача відновлювальної електроенергії НВЕЕ. Паралельно електроенергія подається на послідовні два проводи, які поміщаються в теплоізольованій камері, розділеній на дві частини. При цьому вхідний спай N поміщається в одну частину з додатковою тепловою ізоляцією DI, а вихідний спай S поміщається в другу частину теплоізольованої камери. Як стверджує Ощепков П.К. [2] при роботі такого пристрою вхідний спай N буде додатково значно охолоджуватись, а вихідний спай S додатково значно нагріватись. При таких умовах до тепла ТП, яке постачає тепловий насос ТН, буде добавлятись додатковий значний приріст тепла Δ ТП. Таким чином запропонований пристрій буде суттєво підвищувати ефективність роботи теплових насосів. Джерела інформації: 1. Побутовий тепловий насос для нагрівання води. Патент України № 67707 від 12.03.2012, бюл. № 5, МПК 24D 11/02 (2006.01). 2. Ощепков П.К. Жизнь и мечта. Записки инженера-изобретателя, конструктора и ученого. М., Московский рабочий, 1977 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Пристрій підвищення ефективності роботи теплових насосів, що містить тепловий насос, який відрізняється тим, що електроенергія надходить на тепловий насос ТН від вітрогенератора ВЕУ або сонячної батареї СБ, або накопичувача відновлювальної електроенергії НВЕЕ, при цьому пристрій теплову енергію, яка надходить із-під землі, підсилює і подає для її використання. 2. Пристрій за п. 1, який відрізняється тим, що з метою збільшення виробітки теплової енергії додатково вводяться два спаяних послідовно різних проводи, на які подається електроенергія відповідно від вітрогенератора ВЕУ або від сонячної батареї СБ, або від накопичувача відновлювальної електроенергії НВЕЕ. 3. Пристрій за п. 1, який відрізняється тим, що спаяні послідовно два різні проводи розташовані в теплоізольованій камері, яка складається із двох частин, додатково ізольованих 1 UA 91053 U між собою, в одній частині якої поміщається вхідний спай цих двох проводів, а в другій вихідний спай. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
