Спосіб очистки виробів

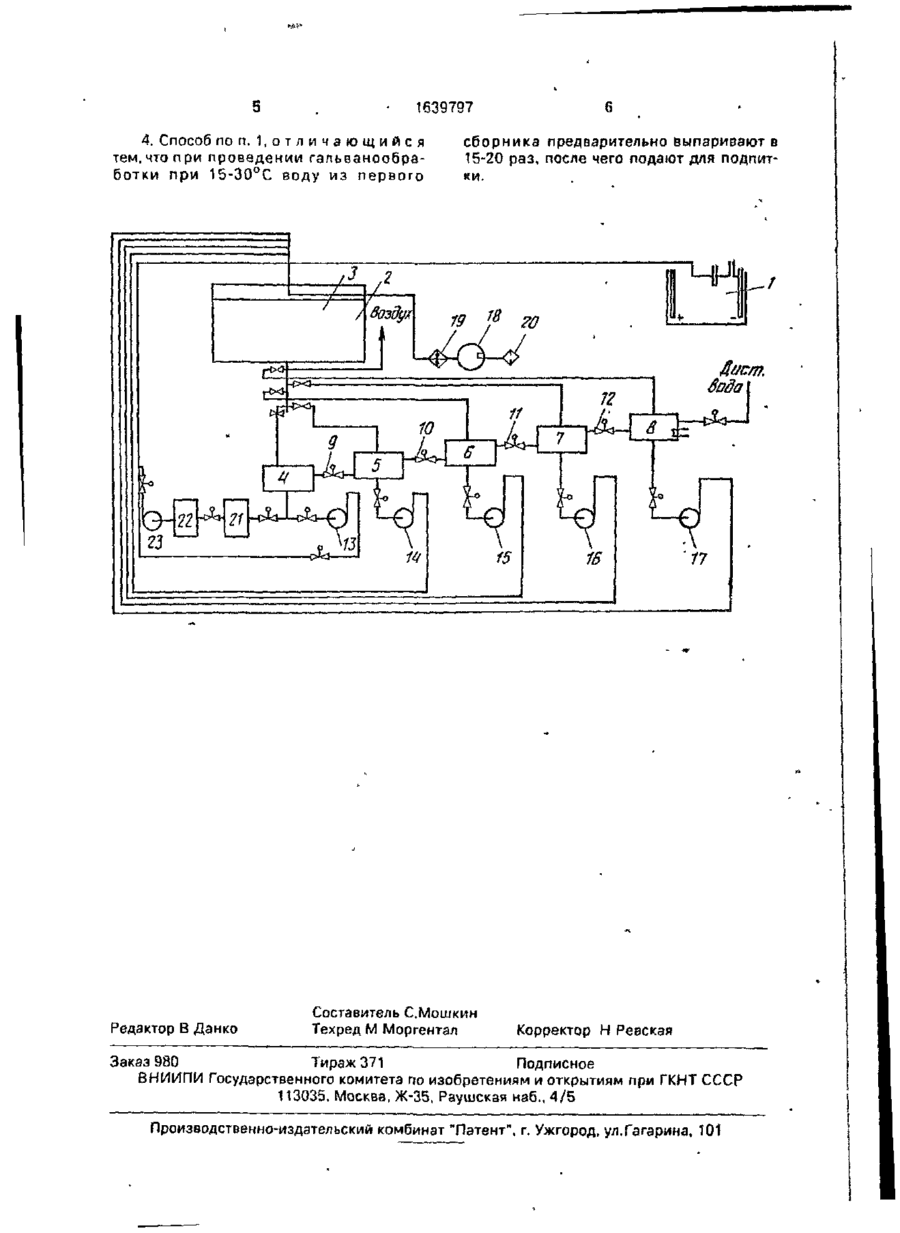

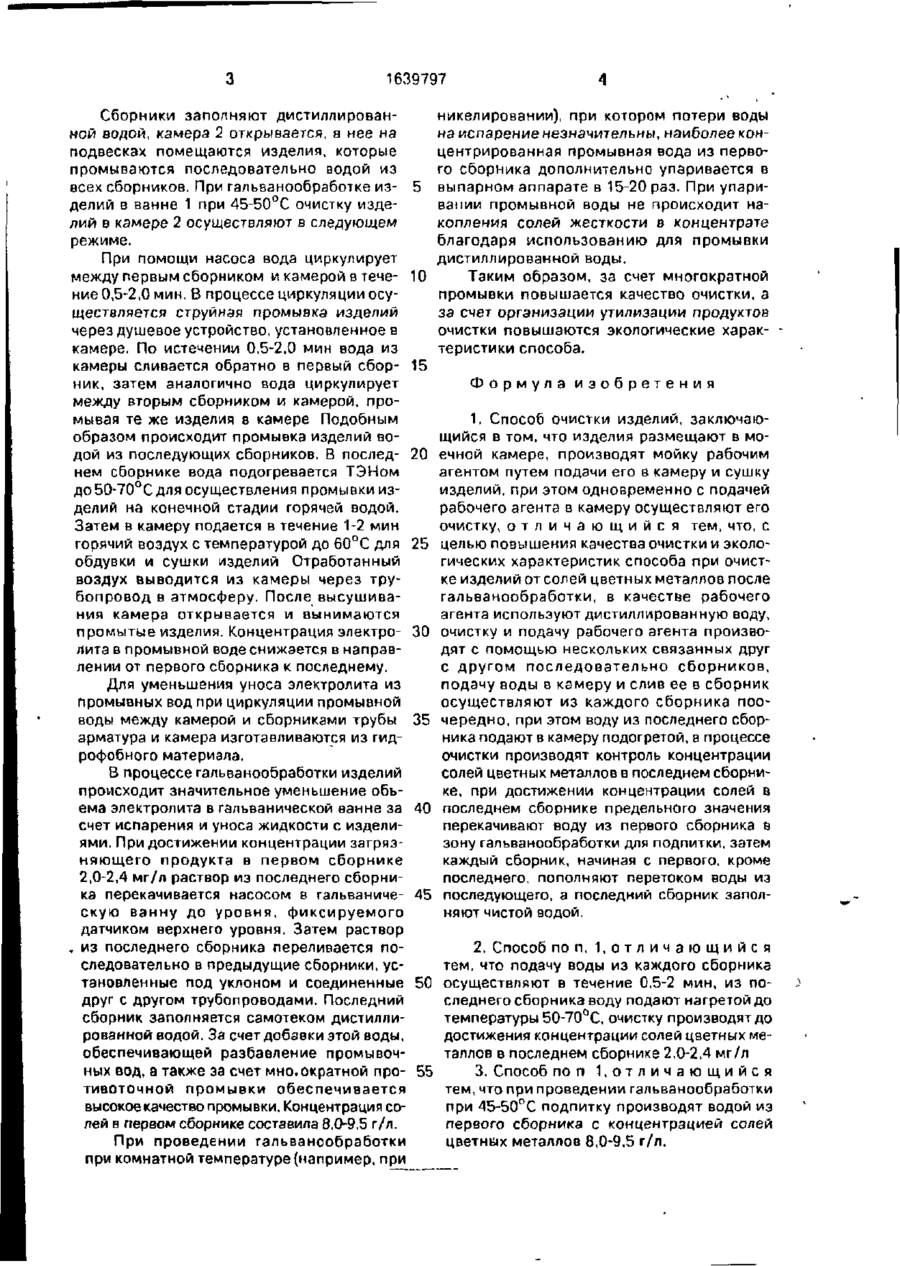

Изобретение позволяет повысить качество очистки и экологические характеристики способа при очистке изделий от солей цветных металлов после гальвзнообрэботки. Изделия после гальванообработки размещают в моечной камере Сборники заполняют дистиллированной водой, которая используется в качестве рабочего агента. Сборники связаны друг с другом Изобретение относится к области очистки изделий от посторонних материалов. Цель изобретения - повышение качества очистки и экологических характеристик способа при очистке изделий от солей цветных металлов после гальванообработки. На чертеже изображена схема установки, реализующей способ Установка содержит гальваническую ванну 1, камеру 2 мойки с душевым устройством 3, сборники 4-8, расположенные с уклоном от сборника 8 к сборнику 4 и соединенные друг с другом трубопроводами с вентилями 9-12 Сборники связаны с насосами 13-17, от которых отходят трубы к камере 2. последовательно и при этом каждый сборник связан с камерой мойки. Осуществляют циркуляцию воды между камерой и каждым сборником поочередно в течение 0,5 - 2 мин, при этом производится мойка изделий. Вода, подаваемая из последнего сборника, подается нагретой до 50-70°С. После проведения цикла мойки изделия сушат и извлекают из камеры. В процессе очистки производят контроль концентрации солей цветных металлов в первом сборнике При достижении концентрации солей 2,0-2,4 мг/л раствор из последнего сборника перекачивают в гальваническую ванну для подпитки При проведении гальванообработки при температура -1о-50°С подпитку производят водой из первого сборника с концентрацией солей цветных металлов 8,0-9,5 г/л Если гальвзнообработка производится при температуре 15'30°С, то воду из первого сборника предварительно выпаривают в 1520 раз 3 з п ф-лы, 1 ил. В сборнике 8 установлен ТЭН для нагрева воды, если по технологическому регламенту требуется промывка изделий горячей водой на конечной стадии В верхнюю часть камеры подведен трубопровод от компрессора 18 с нагревателем 19 воздуха для подачи горячего воздуха. Воздух на компрессор поступает через воздушный фильтр 20 Сборник 4 соединен через насос 13 тру* бопроводом с гальванической ванной 1. Сборник 4 соединен также с выпарным аппаратом 21 и промежуточной емкостью 22, из которой упаренный раствор насосом 23 подается в гальваническую ванну Способ осуществляется следующим образом. 1639797 Сборники заполняют дистиллированной водой, камера 2 открывается, в нее на подвесках помещаются изделия, которые промываются последовательно водой из всех сборников. При гальванообработке изделий в ванне 1 при 45-50°С очистку изделий в камере 2 осуществляют в следующем режиме. При помощи насоса вода циркулирует между первым сборником и камерой в течение 0,5-2,0 мин. В процессе циркуляции осуществляется струйная промывка изделий через душевое устройство, установленное в камере. По истечении 0,5-2,0 мин вода из камеры сливается обратно в первый сборник, затем аналогично вода циркулирует между вторым сборником и камерой, промывая те же изделия в камере Подобным образом происходит промывка изделий водой из последующих сборников. В последнем сборнике вода подогревается ТЭНом до 50-70°С для осуществления промывки изделий на конечной стадии горячей водой. Затем в камеру подается в течение 1-2 мин горячий воздух с температурой до 60°С для обдувки и сушки изделий Отработанный воздух выводится из камеры через трубопровод в атмосферу. После высушивания камера открывается и вынимаются промытые изделия. Концентрация электролита в промывной воде снижается в направлении от первого сборника к последнему. никелировании), при котором потери воды на испарение незначительны, наиболее концентрированная промывная вода из первого сборника дополнительно упаривается в 5 выпарном аппарате в 15-20 раз. При упаривании промывной воды не происходит накопления солей жесткости в концентрате благодаря использованию для промывки дистиллированной воды. 10 Таким образом, за счет многократной промывки повышается качество очистки, а за счет организации утилизации продуктов очистки повышаются экологические характеристики способа. 15 Формула изобретения 20 25 30 Для уменьшения уноса электролита из промывных вод при циркуляции промывной воды между камерой и сборниками трубы 35 арматура и камера изготавливаются из гидрофобного материала. В процессе гальванообработки изделий происходит значительное уменьшение объема электролита в гальванической ванне за 40 счет испарения и уноса жидкости с изделиями. При достижении концентрации загрязняющего продукта в первом сборнике 2,0-2,4 мг/л раствор из последнего сборника перекачивается насосом в гальваниче- 45 скую ванну до уровня, фиксируемого датчиком верхнего уровня. Затем раствор . из последнего сборника переливается последовательно в предыдущие сборники, установленные под уклоном и соединенные 50 друг с другом трубопроводами. Последний сборник заполняется самотеком дистиллированной водой. За счет добавки этой воды, обеспечивающей разбавление промывочных вод, а также за счет мно.ократной про- 55 тивоточной промывки обеспечивается высокое качество промывки. Концентрация солей в первом сборнике составила 8,0-9,5 г/л. При проведении гальванообработки при комнатной температуре (например, при 1. Способ очистки изделий, заключающийся в том, что изделия размещают в моечной камере, производят мойку рабочим агентом путем подачи его а камеру и сушку изделий, при этом одновременно с подачей рабочего агента в камеру осуществляют его очистку, о т л и ч а ю щ и й с я тем, что, с целью повышения качества очистки и экологических характеристик способа при очистке изделий от солей цветных металлов после гальванообработки, в качестве рабочего агента используют дистиллированную воду, очистку и подачу рабочего агента производят с помощью нескольких связанных друг с другом последовательно сборников, подачу воды в камеру и слив ее в сборник осуществляют из каждого сборника поочередно, при этом воду из последнего сборника подают в камеру подогретой, в процессе очистки производят контроль концентрации солей цветных металлов в последнем сборнике, при достижении концентрации солей в последнем сборнике предельного значения перекачивают воду из первого сборника в зону гальванообработки для подпитки, затем каждый сборник, начиная с первого, кроме последнего, пополняют перетоком воды из последующего, а последний сборник заполняют чистой водой. 2. Способ по п. 1, о т л и ч а ю щ и й с я тем, что подачу воды из каждого сборника осуществляют в течение 0.5-2 мин, из последнего сборника воду подают нагретой до температуры 50-70°С, очистку производят до достижения концентрации солей цветных металлов в последнем сборнике 2,0-2,4 мг/л 3. Способ поп 1 , о т л и ч а ю щ и й с я тем, что при проведении гальванообработки при 45-50°С подпитку производят водой из первого сборника с концентрацией солей цветных металлов 8,0-9,5 г/л. 1639797 4. Способ по п. 1, о т л и ч а ю щ и й с я тем, что при проведении гальванообработки при 15-30°С воду из первого сборника предварительно выпаривают в 15-20 раз, после чего подают для подпитки. Диет. Soda і Редактор В Дан ко Составитель С.Мошкин Техред М Моргентал Корректор Н Ревская Заказ 980 Тираж 371 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
