Метантенк

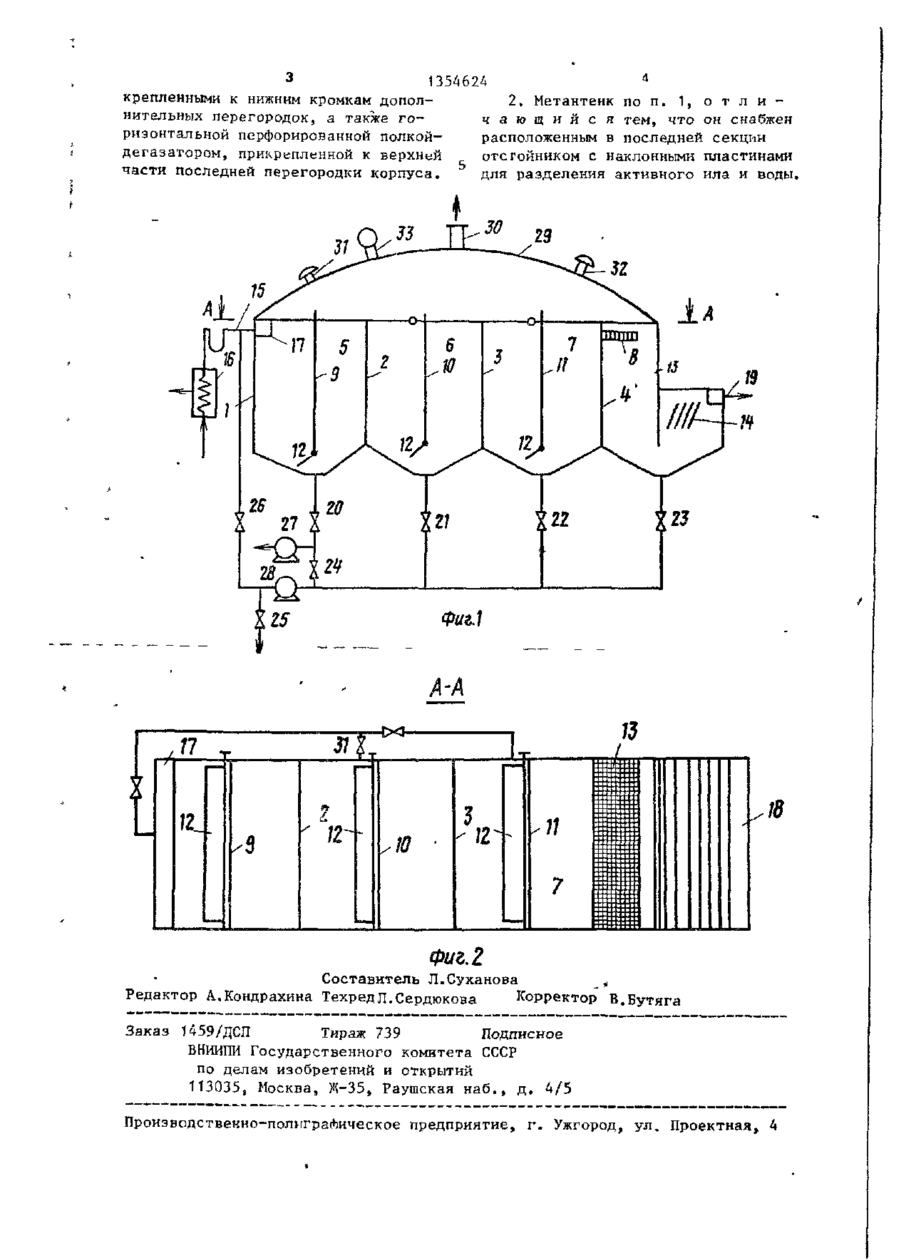

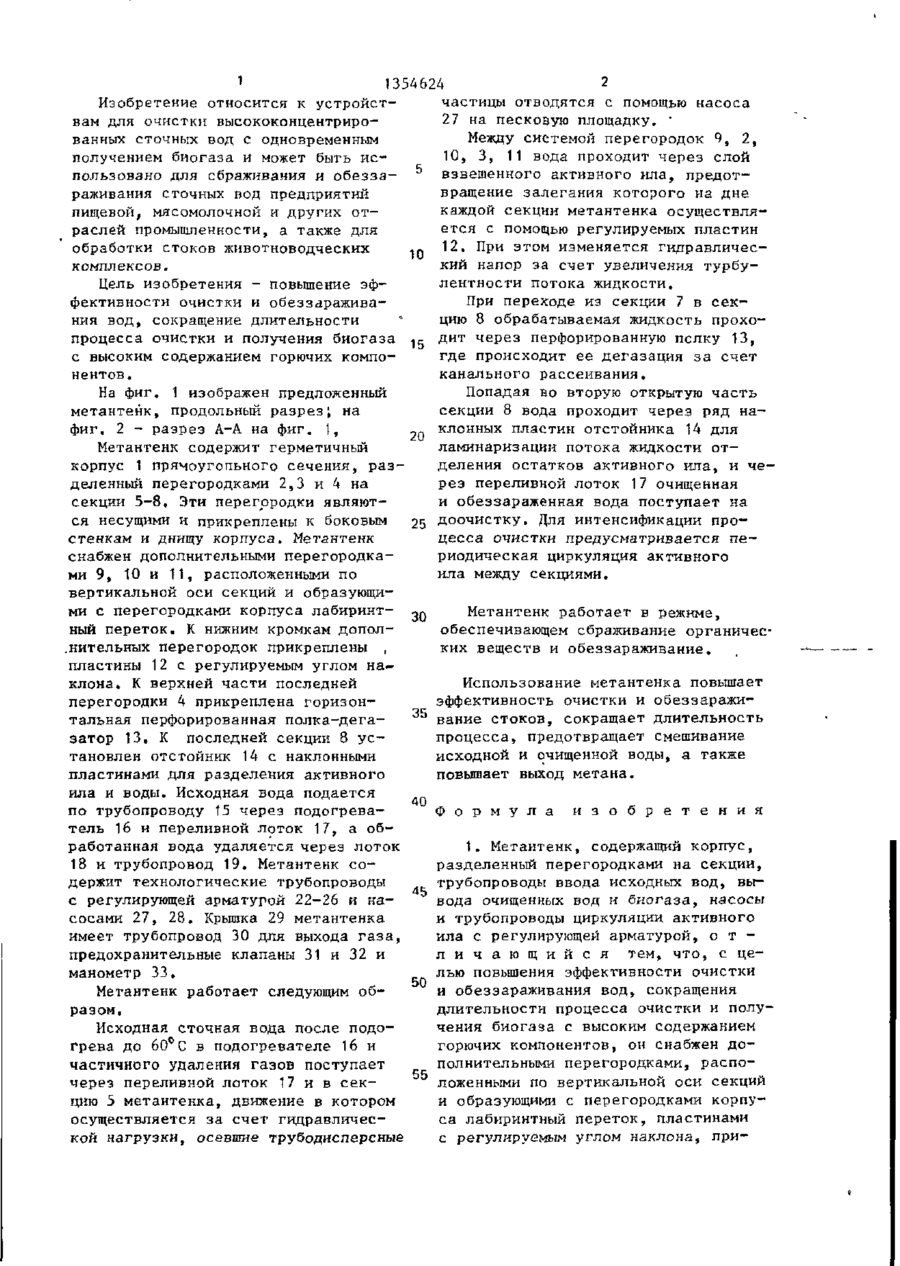

Изобретение относится к очистке высококонцентрированных сточных вод путем метанового брожения и позволяет повысить эффективность очистки и обеззараживание сточных вод, сократить длительность процесса очистки и получить биогаз с высоким содержанием горючих компонентов. В метантенке, содержащем герметичный корпус 1, перегородки 2, 3, 4 установлены вертикально и делят емкость на секции 5-8. В этих секциях установлены дополнительные перегородки 9, 10 и 11 с пластинами 12, которые регулируют переток обрабатываемой массы из секции в секцию. В последней секции установлена перфорированная полка-дегазатор 13 и отстойник 14 с наклонными пластинами для разделения активного ила и воды. Регулируемая циркуляция и рециркуляция активного ила обеспечивает высокую эффективность процесса очистки и получение биогаза с высоким содержанием горючих компонентов. 1 з.п.ф-лы, 2 ил. С СО 43-87 1 1354624 Изобретение относится к устройстчастицы отводятся с помощью насоса вам для очистки высококонцентриро27 на песковую площадку. * ванных сточных вод с одновременным Между системой перегородок 9, 2, получением биогаза и может быть ис10, 3, 11 вода проходит через слой пользовано для сбраживания и обеззавзвешенного активного ила, предотраживания сточных вод предприятий вращение залегания которого на дне пищевой, мясомолочной и других откаждой секции метантенка осуществляраслей промышленности, а также для ется с помощью регулируемых пластин обработки стоков животноводческих 12, При этом изменяется гидравличес10 комплексов. кий напор за счет увеличения турбулентности потока жидкости. Цель изобретения - повышение эфПри переходе из секции 7 в секфективности очистки и обеззараживацию 8 обрабатываемая жидкость прохония вод, сокращение длительности дит через перфорированную полку 13, процесса очистки и получения биогаза 15 где происходит ее дегазация за счет с высоким содержанием горючих компоканального рассеивания, нентов. Попадая во вторую открытую часть На фиг. 1 изображен предложенный секции 8 вода проходит через ряд наметантенк, продольный разрез; на клонных пластин отстойника 14 для фиг. 2 - разрез А-А на фиг. 1, 20 ламинаризации потока жидкости отМетантенк содержит герметичный деления остатков активного ила, и чекорпус 1 прямоугопьного сечения, разрез переливной лоток 17 очищенная деленный перегородками 2,3 и 4 на и обеззараженная вода поступает на секции 5-8, Эти перегородки являютдоочистку. Для интенсификации прося несущими и прикреплены к боковым 25 цесса очистки предусматривается пестенкам и днищу корпуса. Метантенк риодическая циркуляция активного снабжен дополнительными перегородкаила между секциями. ми 9, 10 и 11, расположенными по вертикальной оси секций и образующими с перегородками корпуса лабиринтМетантенк работает в режиме, 30 ный переток. К нижним кромкам дополобеспечивающем сбраживание органичеснительных перегородок прикреплены , ких веществ и обеззараживание. пластины 12 с регулируемым углом наклона. К верхней части последней Использование метантенка повышает перегородки 4 прикреплена горизонэффективность очистки и обеззаражи35 вание стоков, сокращает длительность тальная перфорированная полка-дегазатор 13. К последней секции 8 успроцесса, предотвращает смешивание тановлен отстойник 14 с наклонными исходной и очищенной воды, а также пластинами для разделения активного повышает выход метана. ила и воды. Исходная вода подается по трубопроводу 15 через подогреваФ о р м у л а и з о б р е т е н и я тель 16 и переливной лоток 17, а обработанная вода удаляется через лоток 1. Метаитенк, содержащий корпус, 18 и трубопровод 19. Метантенк соразделенный перегородками на секции, держит технологические трубопроводы трубопроводы ввода исходных вод, выс регулирующей арматурой 22-26 и ка- 45 вода очищенных вод и биогаза, насосы сосами 27, 28. Крышка 29 метантенка и трубопроводы циркуляции активного имеет трубопровод 30 для выхода газа, ила с регулирующей арматурой, о т предохранительные клапаны 31 и 32 и л и ч а ю щ и й с я тем, что, с цеманометр 33, лью повышения эффективности очистки 50 и обеззараживания вод, сокращения Метантенк работает следующим обдлительности процесса очистки и полуразом. чения биогаза с высоким содержанием Исходная сточная вода после подогорючих компонентов, он снабжен догрева до 60°С в подогревателе 16 и полнительными перегородками, распочастичного удаления газов поступает 55 ложенными по вертикальной оси секций через переливной лоток 17 и в секи образующими с перегородками корпуцию 5 метантенка, движение в котором са лабиринтный переток, пластинами осуществляется за счет гидравличесс регулируемым углом наклона, прикой нагрузки, осевшие трубодисперсные 1354624 крепленными к нижним кромкам допол2, Метантенк по п. 1, о т л и нительных перегородок, а также гоч а ю щ и й с я тем, что он снабжен ризонтальной перфорированной полкойрасположенным в последней секции дегазатором, прикрепленной к верхней отстойником с наклонными пластинами части последней перегородки корпуса. для разделения активного ила и воды, 29 Фиг. 2 Составитель Л.Суханова ¥ Редактор А,Кондрахина ТехредЛ.Сердюкова Корректор В.Бутяга Заказ 1459/ДСП Тираж 739 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
