Спосіб диспергування і стабілізації наночастинок міді у водних середовищах

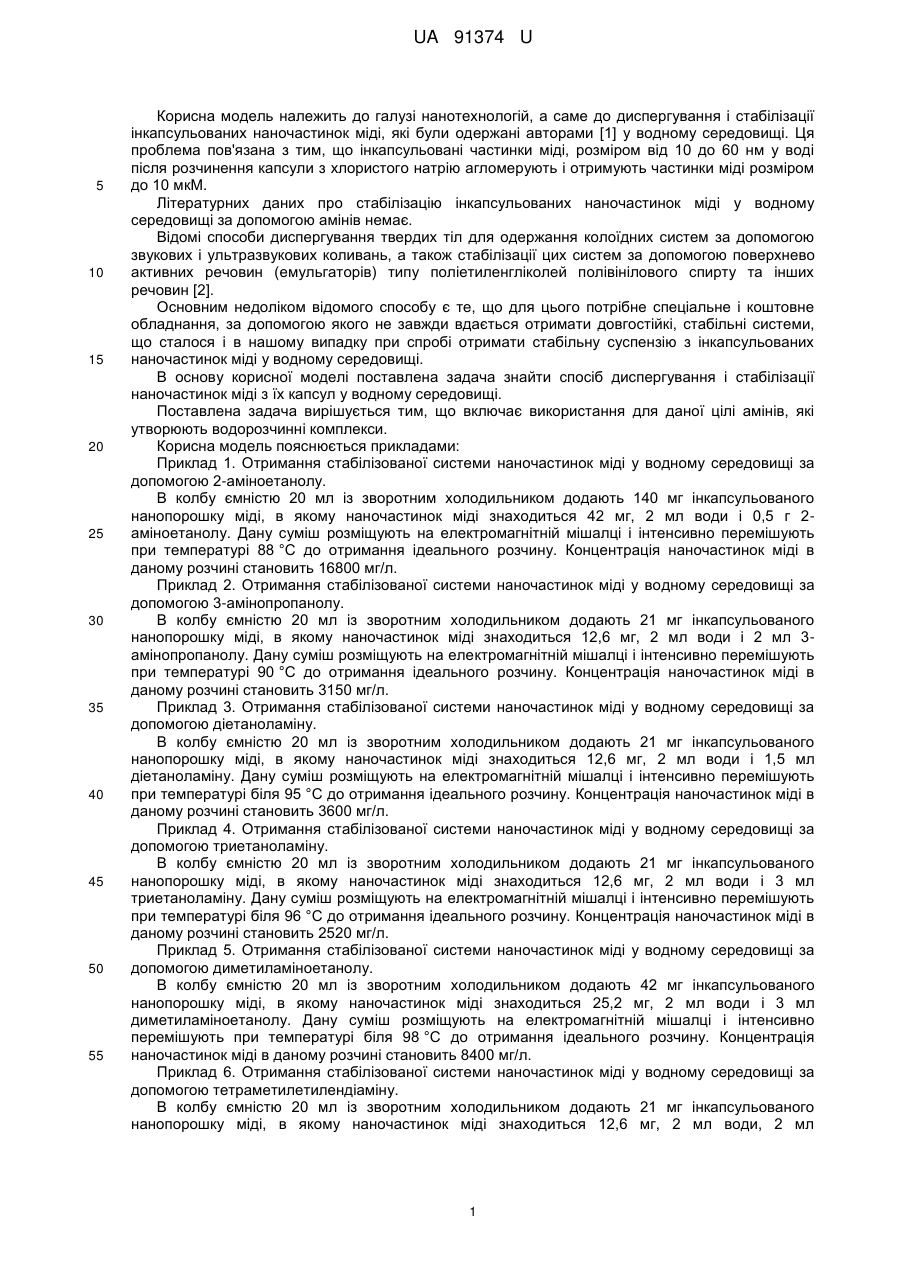

Реферат: Спосіб диспергування і стабілізації наночастинок міді з інкапсульованих наночастинок міді у водному середовищі виконують за рахунок використання амінів, які утворюють водорозчинні комплекси. UA 91374 U (54) СПОСІБ ДИСПЕРГУВАННЯ І СТАБІЛІЗАЦІЇ НАНОЧАСТИНОК МІДІ У ВОДНИХ СЕРЕДОВИЩАХ UA 91374 U UA 91374 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі нанотехнологій, а саме до диспергування і стабілізації інкапсульованих наночастинок міді, які були одержані авторами [1] у водному середовищі. Ця проблема пов'язана з тим, що інкапсульовані частинки міді, розміром від 10 до 60 нм у воді після розчинення капсули з хлористого натрію агломерують і отримують частинки міді розміром до 10 мкМ. Літературних даних про стабілізацію інкапсульованих наночастинок міді у водному середовищі за допомогою амінів немає. Відомі способи диспергування твердих тіл для одержання колоїдних систем за допомогою звукових і ультразвукових коливань, а також стабілізації цих систем за допомогою поверхнево активних речовин (емульгаторів) типу поліетиленгліколей полівінілового спирту та інших речовин [2]. Основним недоліком відомого способу є те, що для цього потрібне спеціальне і коштовне обладнання, за допомогою якого не завжди вдається отримати довгостійкі, стабільні системи, що сталося і в нашому випадку при спробі отримати стабільну суспензію з інкапсульованих наночастинок міді у водному середовищі. В основу корисної моделі поставлена задача знайти спосіб диспергування і стабілізації наночастинок міді з їх капсул у водному середовищі. Поставлена задача вирішується тим, що включає використання для даної цілі амінів, які утворюють водорозчинні комплекси. Корисна модель пояснюється прикладами: Приклад 1. Отримання стабілізованої системи наночастинок міді у водному середовищі за допомогою 2-аміноетанолу. В колбу ємністю 20 мл із зворотним холодильником додають 140 мг інкапсульованого нанопорошку міді, в якому наночастинок міді знаходиться 42 мг, 2 мл води і 0,5 г 2аміноетанолу. Дану суміш розміщують на електромагнітній мішалці і інтенсивно перемішують при температурі 88 °C до отримання ідеального розчину. Концентрація наночастинок міді в даному розчині становить 16800 мг/л. Приклад 2. Отримання стабілізованої системи наночастинок міді у водному середовищі за допомогою 3-амінопропанолу. В колбу ємністю 20 мл із зворотним холодильником додають 21 мг інкапсульованого нанопорошку міді, в якому наночастинок міді знаходиться 12,6 мг, 2 мл води і 2 мл 3амінопропанолу. Дану суміш розміщують на електромагнітній мішалці і інтенсивно перемішують при температурі 90 °C до отримання ідеального розчину. Концентрація наночастинок міді в даному розчині становить 3150 мг/л. Приклад 3. Отримання стабілізованої системи наночастинок міді у водному середовищі за допомогою діетаноламіну. В колбу ємністю 20 мл із зворотним холодильником додають 21 мг інкапсульованого нанопорошку міді, в якому наночастинок міді знаходиться 12,6 мг, 2 мл води і 1,5 мл діетаноламіну. Дану суміш розміщують на електромагнітній мішалці і інтенсивно перемішують при температурі біля 95 °C до отримання ідеального розчину. Концентрація наночастинок міді в даному розчині становить 3600 мг/л. Приклад 4. Отримання стабілізованої системи наночастинок міді у водному середовищі за допомогою триетаноламіну. В колбу ємністю 20 мл із зворотним холодильником додають 21 мг інкапсульованого нанопорошку міді, в якому наночастинок міді знаходиться 12,6 мг, 2 мл води і 3 мл триетаноламіну. Дану суміш розміщують на електромагнітній мішалці і інтенсивно перемішують при температурі біля 96 °C до отримання ідеального розчину. Концентрація наночастинок міді в даному розчині становить 2520 мг/л. Приклад 5. Отримання стабілізованої системи наночастинок міді у водному середовищі за допомогою диметиламіноетанолу. В колбу ємністю 20 мл із зворотним холодильником додають 42 мг інкапсульованого нанопорошку міді, в якому наночастинок міді знаходиться 25,2 мг, 2 мл води і 3 мл диметиламіноетанолу. Дану суміш розміщують на електромагнітній мішалці і інтенсивно перемішують при температурі біля 98 °C до отримання ідеального розчину. Концентрація наночастинок міді в даному розчині становить 8400 мг/л. Приклад 6. Отримання стабілізованої системи наночастинок міді у водному середовищі за допомогою тетраметилетилендіаміну. В колбу ємністю 20 мл із зворотним холодильником додають 21 мг інкапсульованого нанопорошку міді, в якому наночастинок міді знаходиться 12,6 мг, 2 мл води, 2 мл 1 UA 91374 U 5 10 тетраметилетилендіаміну. Дану суміш нагрівають при температурі біля 98 °C до отримання ідеального розчину. Концентрація наночастинок міді в даному розчині становить 3150 мг/л. Приклад 7. Отримання стабілізованої системи наночастинок міді у водному середовищі за допомогою морфоліну. В колбу ємністю 20 мл із зворотним холодильником додають 35 мг інкапсульованого нанопорошку міді, в якому наночастинок міді знаходиться 21 мг, 2 мл води і 4 мл морфоліну. Дану суміш нагрівають при температурі біля 85 °C до отримання ідеального розчину. Концентрація наночастинок міді в даному розчині становить 3500 мг/л. Джерело інформації: 1. Пат України № 82448 від 10.04.2008 р. Бюл. № 7. 10.04.2008 р. 2. Ніколаєв А. Ф., Охрименко Г. Н. Водорастворимые полимеры. - Л.: Химия, 1979. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб диспергування і стабілізації наночастинок міді з інкапсульованих наночастинок міді у водному середовищі, що виконують за рахунок використання амінів, які утворюють водорозчинні комплекси. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
