Заряд

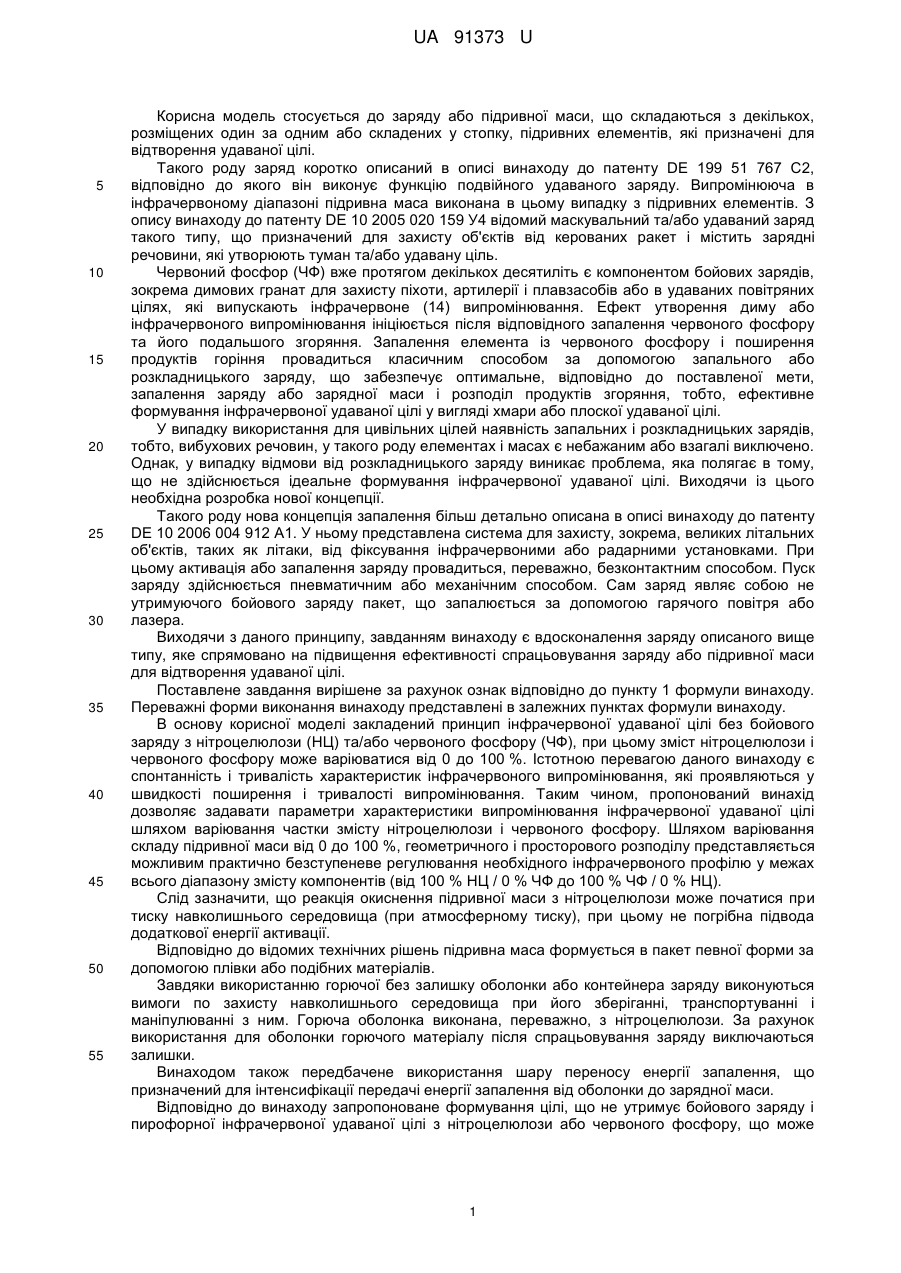

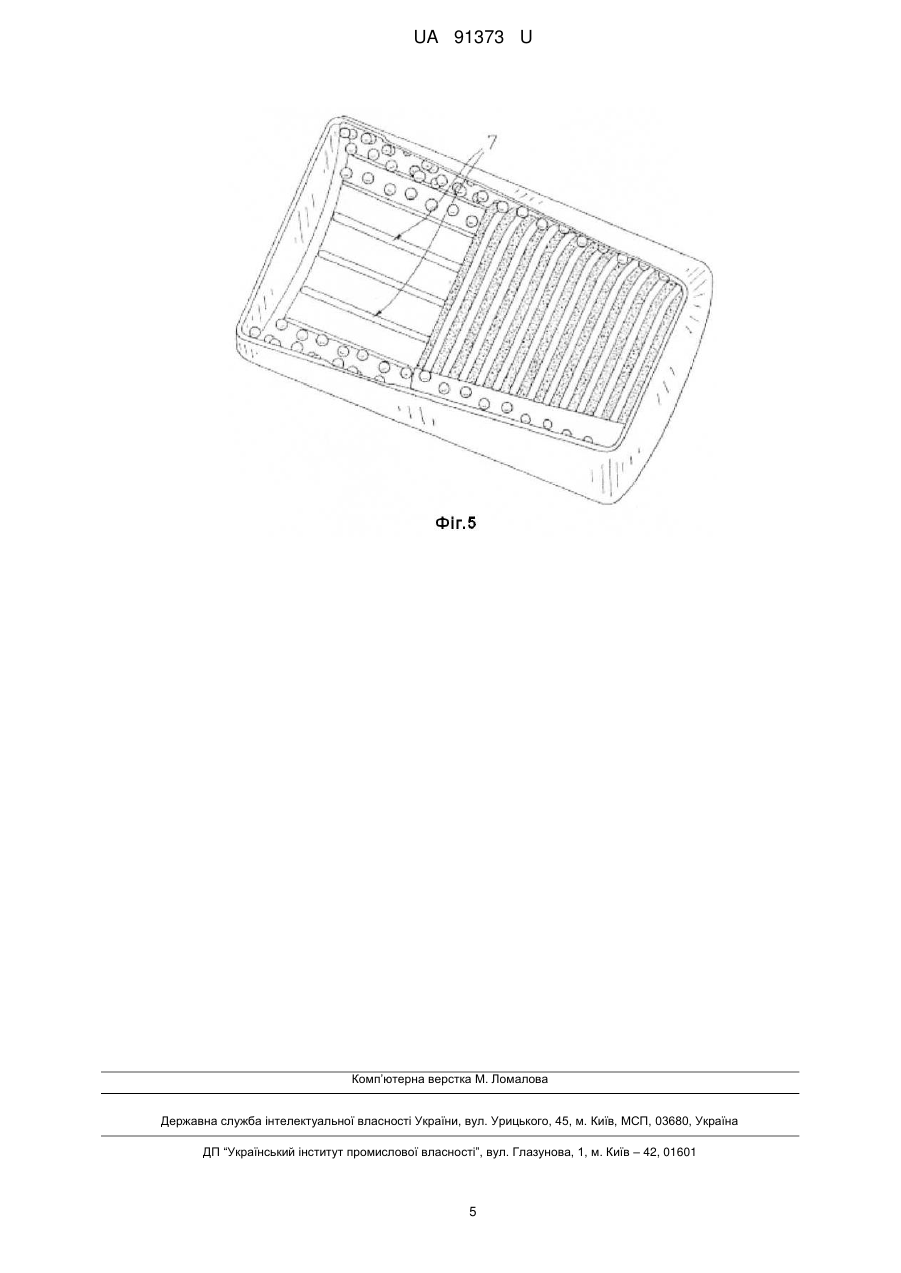

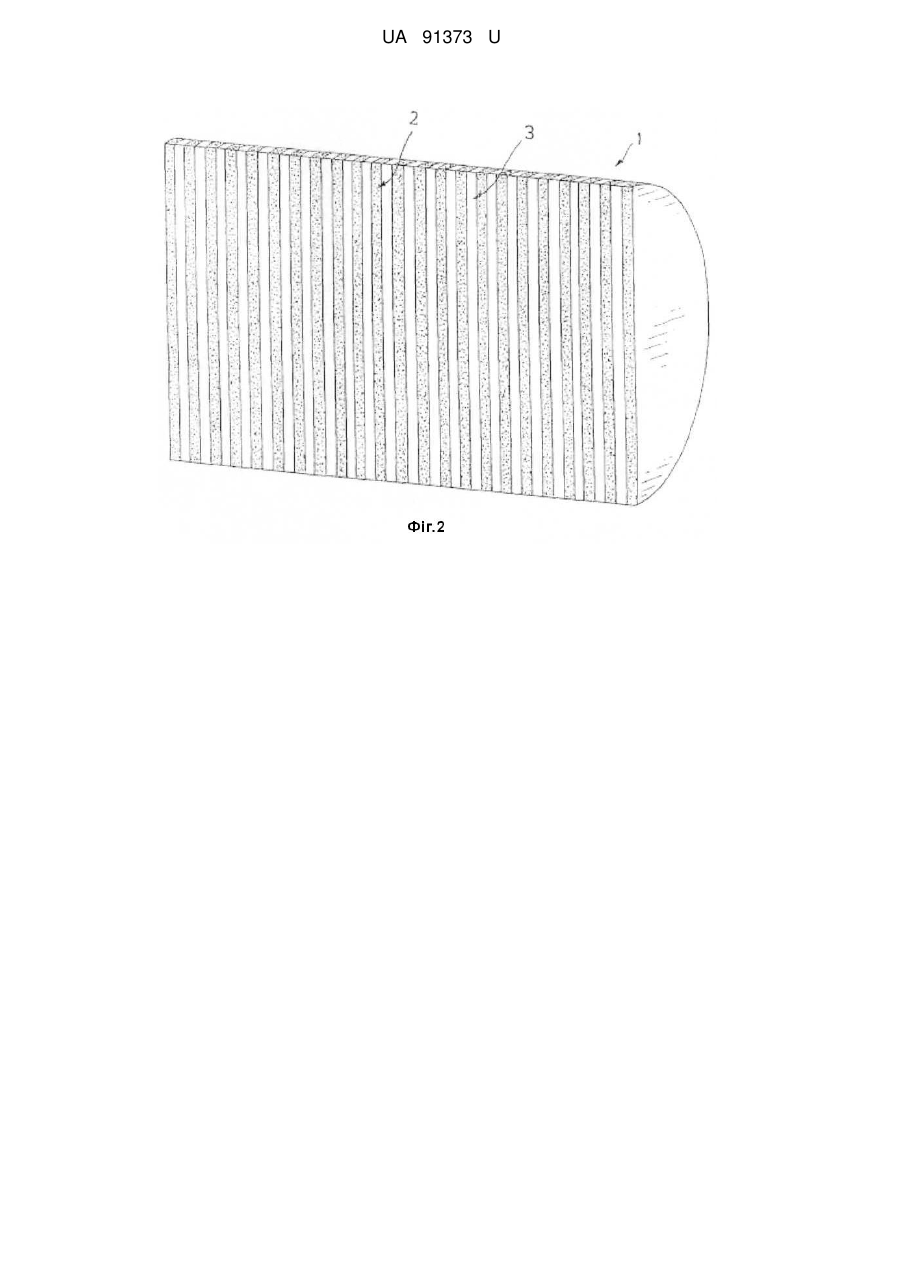

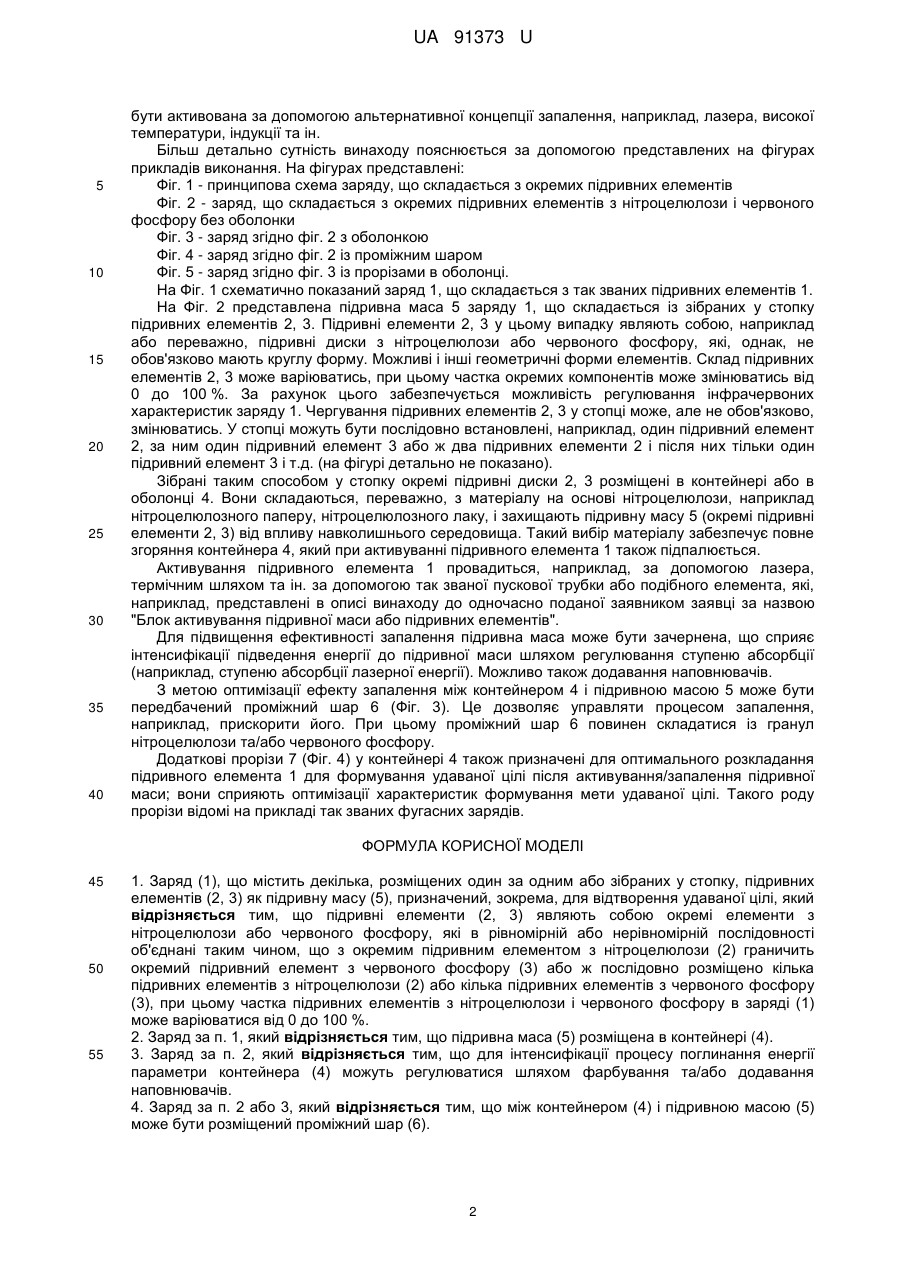

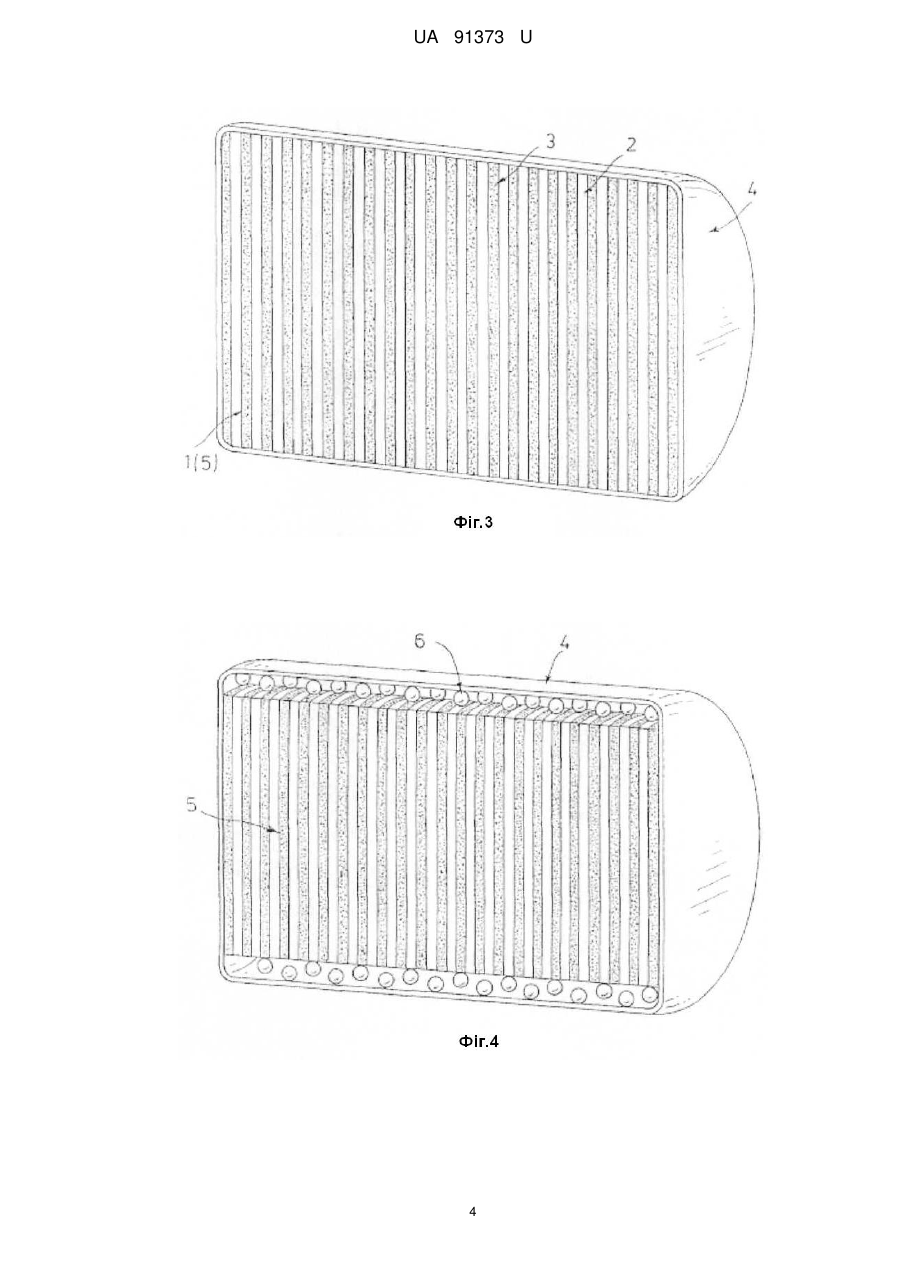

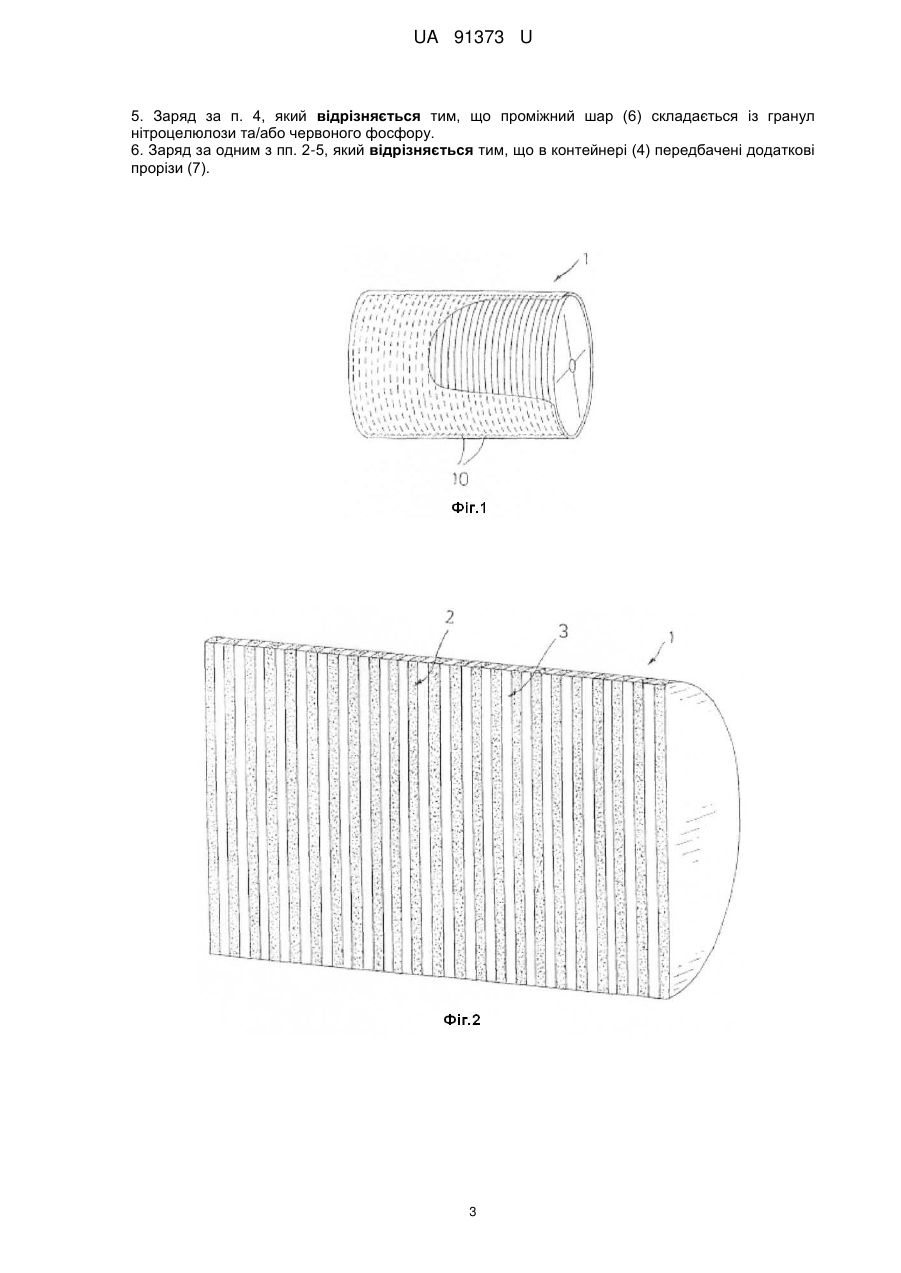

Реферат: Заряд (1), що містить декілька, розміщених один за одним або зібраних у стопку, підривних елементів (2, 3) як підривну масу (5), призначений, зокрема, для відтворення удаваної цілі, причому підривні елементи (2, 3) являють собою окремі елементи з нітроцелюлози або червоного фосфору, які в рівномірній або нерівномірній послідовності об'єднані таким чином, що з окремим підривним елементом з нітроцелюлози (2) граничить окремий підривний елемент з червоного фосфору (3) або ж послідовно розміщено кілька підривних елементів з нітроцелюлози (2) або кілька підривних елементів з червоного фосфору (3), при цьому частка підривних елементів з нітроцелюлози і червоного фосфору в заряді (1) може варіюватися від 0 до 100 %. UA 91373 U (12) UA 91373 U UA 91373 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується до заряду або підривної маси, що складаються з декількох, розміщених один за одним або складених у стопку, підривних елементів, які призначені для відтворення удаваної цілі. Такого роду заряд коротко описаний в описі винаходу до патенту DE 199 51 767 С2, відповідно до якого він виконує функцію подвійного удаваного заряду. Випромінююча в інфрачервоному діапазоні підривна маса виконана в цьому випадку з підривних елементів. З опису винаходу до патенту DE 10 2005 020 159 У4 відомий маскувальний та/або удаваний заряд такого типу, що призначений для захисту об'єктів від керованих ракет і містить зарядні речовини, які утворюють туман та/або удавану ціль. Червоний фосфор (ЧФ) вже протягом декількох десятиліть є компонентом бойових зарядів, зокрема димових гранат для захисту піхоти, артилерії і плавзасобів або в удаваних повітряних цілях, які випускають інфрачервоне (14) випромінювання. Ефект утворення диму або інфрачервоного випромінювання ініціюється після відповідного запалення червоного фосфору та його подальшого згоряння. Запалення елемента із червоного фосфору і поширення продуктів горіння провадиться класичним способом за допомогою запального або розкладницького заряду, що забезпечує оптимальне, відповідно до поставленої мети, запалення заряду або зарядної маси і розподіл продуктів згоряння, тобто, ефективне формування інфрачервоної удаваної цілі у вигляді хмари або плоскої удаваної цілі. У випадку використання для цивільних цілей наявність запальних і розкладницьких зарядів, тобто, вибухових речовин, у такого роду елементах і масах є небажаним або взагалі виключено. Однак, у випадку відмови від розкладницького заряду виникає проблема, яка полягає в тому, що не здійснюється ідеальне формування інфрачервоної удаваної цілі. Виходячи із цього необхідна розробка нової концепції. Такого роду нова концепція запалення більш детально описана в описі винаходу до патенту DE 10 2006 004 912 A1. У ньому представлена система для захисту, зокрема, великих літальних об'єктів, таких як літаки, від фіксування інфрачервоними або радарними установками. При цьому активація або запалення заряду провадиться, переважно, безконтактним способом. Пуск заряду здійснюється пневматичним або механічним способом. Сам заряд являє собою не утримуючого бойового заряду пакет, що запалюється за допомогою гарячого повітря або лазера. Виходячи з даного принципу, завданням винаходу є вдосконалення заряду описаного вище типу, яке спрямовано на підвищення ефективності спрацьовування заряду або підривної маси для відтворення удаваної цілі. Поставлене завдання вирішене за рахунок ознак відповідно до пункту 1 формули винаходу. Переважні форми виконання винаходу представлені в залежних пунктах формули винаходу. В основу корисної моделі закладений принцип інфрачервоної удаваної цілі без бойового заряду з нітроцелюлози (НЦ) та/або червоного фосфору (ЧФ), при цьому зміст нітроцелюлози і червоного фосфору може варіюватися від 0 до 100 %. Істотною перевагою даного винаходу є спонтанність і тривалість характеристик інфрачервоного випромінювання, які проявляються у швидкості поширення і тривалості випромінювання. Таким чином, пропонований винахід дозволяє задавати параметри характеристики випромінювання інфрачервоної удаваної цілі шляхом варіювання частки змісту нітроцелюлози і червоного фосфору. Шляхом варіювання складу підривної маси від 0 до 100 %, геометричного і просторового розподілу представляється можливим практично безступеневе регулювання необхідного інфрачервоного профілю у межах всього діапазону змісту компонентів (від 100 % НЦ / 0 % ЧФ до 100 % ЧФ / 0 % НЦ). Слід зазначити, що реакція окиснення підривної маси з нітроцелюлози може початися при тиску навколишнього середовища (при атмосферному тиску), при цьому не погрібна підвода додаткової енергії активації. Відповідно до відомих технічних рішень підривна маса формується в пакет певної форми за допомогою плівки або подібних матеріалів. Завдяки використанню горючої без залишку оболонки або контейнера заряду виконуються вимоги по захисту навколишнього середовища при його зберіганні, транспортуванні і маніпулюванні з ним. Горюча оболонка виконана, переважно, з нітроцелюлози. За рахунок використання для оболонки горючого матеріалу після спрацьовування заряду виключаються залишки. Винаходом також передбачене використання шару переносу енергії запалення, що призначений для інтенсифікації передачі енергії запалення від оболонки до зарядної маси. Відповідно до винаходу запропоноване формування цілі, що не утримує бойового заряду і пирофорної інфрачервоної удаваної цілі з нітроцелюлози або червоного фосфору, що може 1 UA 91373 U 5 10 15 20 25 30 35 40 бути активована за допомогою альтернативної концепції запалення, наприклад, лазера, високої температури, індукції та ін. Більш детально сутність винаходу пояснюється за допомогою представлених на фігурах прикладів виконання. На фігурах представлені: Фіг. 1 - принципова схема заряду, що складається з окремих підривних елементів Фіг. 2 - заряд, що складається з окремих підривних елементів з нітроцелюлози і червоного фосфору без оболонки Фіг. 3 - заряд згідно фіг. 2 з оболонкою Фіг. 4 - заряд згідно фіг. 2 із проміжним шаром Фіг. 5 - заряд згідно фіг. 3 із прорізами в оболонці. На Фіг. 1 схематично показаний заряд 1, що складається з так званих підривних елементів 1. На Фіг. 2 представлена підривна маса 5 заряду 1, що складається із зібраних у стопку підривних елементів 2, 3. Підривні елементи 2, 3 у цьому випадку являють собою, наприклад або переважно, підривні диски з нітроцелюлози або червоного фосфору, які, однак, не обов'язково мають круглу форму. Можливі і інші геометричні форми елементів. Склад підривних елементів 2, 3 може варіюватись, при цьому частка окремих компонентів може змінюватись від 0 до 100 %. За рахунок цього забезпечується можливість регулювання інфрачервоних характеристик заряду 1. Чергування підривних елементів 2, 3 у стопці може, але не обов'язково, змінюватись. У стопці можуть бути послідовно встановлені, наприклад, один підривний елемент 2, за ним один підривний елемент 3 або ж два підривних елементи 2 і після них тільки один підривний елемент 3 і т.д. (на фігурі детально не показано). Зібрані таким способом у стопку окремі підривні диски 2, 3 розміщені в контейнері або в оболонці 4. Вони складаються, переважно, з матеріалу на основі нітроцелюлози, наприклад нітроцелюлозного паперу, нітроцелюлозного лаку, і захищають підривну масу 5 (окремі підривні елементи 2, 3) від впливу навколишнього середовища. Такий вибір матеріалу забезпечує повне згоряння контейнера 4, який при активуванні підривного елемента 1 також підпалюється. Активування підривного елемента 1 провадиться, наприклад, за допомогою лазера, термічним шляхом та ін. за допомогою так званої пускової трубки або подібного елемента, які, наприклад, представлені в описі винаходу до одночасно поданої заявником заявці за назвою "Блок активування підривної маси або підривних елементів". Для підвищення ефективності запалення підривна маса може бути зачернена, що сприяє інтенсифікації підведення енергії до підривної маси шляхом регулювання ступеню абсорбції (наприклад, ступеню абсорбції лазерної енергії). Можливо також додавання наповнювачів. З метою оптимізації ефекту запалення між контейнером 4 і підривною масою 5 може бути передбачений проміжний шар 6 (Фіг. 3). Це дозволяє управляти процесом запалення, наприклад, прискорити його. При цьому проміжний шар 6 повинен складатися із гранул нітроцелюлози та/або червоного фосфору. Додаткові прорізи 7 (Фіг. 4) у контейнері 4 також призначені для оптимального розкладання підривного елемента 1 для формування удаваної цілі після активування/запалення підривної маси; вони сприяють оптимізації характеристик формування мети удаваної цілі. Такого роду прорізи відомі на прикладі так званих фугасних зарядів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Заряд (1), що містить декілька, розміщених один за одним або зібраних у стопку, підривних елементів (2, 3) як підривну масу (5), призначений, зокрема, для відтворення удаваної цілі, який відрізняється тим, що підривні елементи (2, 3) являють собою окремі елементи з нітроцелюлози або червоного фосфору, які в рівномірній або нерівномірній послідовності об'єднані таким чином, що з окремим підривним елементом з нітроцелюлози (2) граничить окремий підривний елемент з червоного фосфору (3) або ж послідовно розміщено кілька підривних елементів з нітроцелюлози (2) або кілька підривних елементів з червоного фосфору (3), при цьому частка підривних елементів з нітроцелюлози і червоного фосфору в заряді (1) може варіюватися від 0 до 100 %. 2. Заряд за п. 1, який відрізняється тим, що підривна маса (5) розміщена в контейнері (4). 3. Заряд за п. 2, який відрізняється тим, що для інтенсифікації процесу поглинання енергії параметри контейнера (4) можуть регулюватися шляхом фарбування та/або додавання наповнювачів. 4. Заряд за п. 2 або 3, який відрізняється тим, що між контейнером (4) і підривною масою (5) може бути розміщений проміжний шар (6). 2 UA 91373 U 5. Заряд за п. 4, який відрізняється тим, що проміжний шар (6) складається із гранул нітроцелюлози та/або червоного фосфору. 6. Заряд за одним з пп. 2-5, який відрізняється тим, що в контейнері (4) передбачені додаткові прорізи (7). 3 UA 91373 U 4 UA 91373 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
