Мостоподібний протез

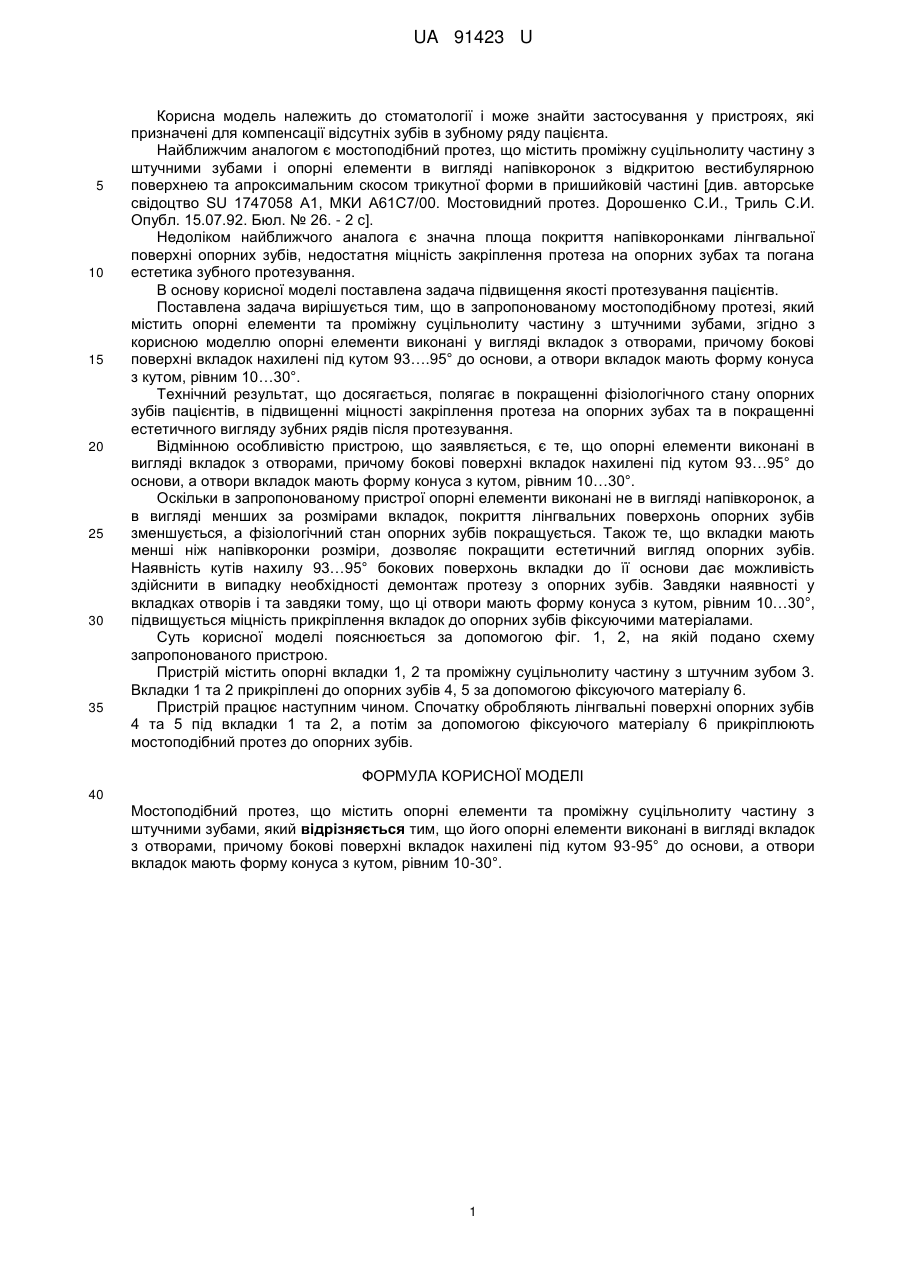

Реферат: Мостоподібний протез містить опорні елементи, проміжну суцільнолиту частину з штучними зубами. Опорні елементи виконані в вигляді вкладок з отворами, причому бокові поверхні вкладок нахилені під кутом 93-95° до основи, а отвори вкладок мають форму конуса з кутом, рівним 10-30°. UA 91423 U (12) UA 91423 U UA 91423 U 5 10 15 20 25 30 35 Корисна модель належить до стоматології і може знайти застосування у пристроях, які призначені для компенсації відсутніх зубів в зубному ряду пацієнта. Найближчим аналогом є мостоподібний протез, що містить проміжну суцільнолиту частину з штучними зубами і опорні елементи в вигляді напівкоронок з відкритою вестибулярною поверхнею та апроксимальним скосом трикутної форми в пришийковій частині [див. авторське свідоцтво SU 1747058 А1, МКИ А61С7/00. Мостовидний протез. Дорошенко С.И., Триль С.И. Опубл. 15.07.92. Бюл. № 26. - 2 с]. Недоліком найближчого аналога є значна площа покриття напівкоронками лінгвальної поверхні опорних зубів, недостатня міцність закріплення протеза на опорних зубах та погана естетика зубного протезування. В основу корисної моделі поставлена задача підвищення якості протезування пацієнтів. Поставлена задача вирішується тим, що в запропонованому мостоподібному протезі, який містить опорні елементи та проміжну суцільнолиту частину з штучними зубами, згідно з корисною моделлю опорні елементи виконані у вигляді вкладок з отворами, причому бокові поверхні вкладок нахилені під кутом 93….95° до основи, а отвори вкладок мають форму конуса з кутом, рівним 10…30°. Технічний результат, що досягається, полягає в покращенні фізіологічного стану опорних зубів пацієнтів, в підвищенні міцності закріплення протеза на опорних зубах та в покращенні естетичного вигляду зубних рядів після протезування. Відмінною особливістю пристрою, що заявляється, є те, що опорні елементи виконані в вигляді вкладок з отворами, причому бокові поверхні вкладок нахилені під кутом 93…95° до основи, а отвори вкладок мають форму конуса з кутом, рівним 10…30°. Оскільки в запропонованому пристрої опорні елементи виконані не в вигляді напівкоронок, а в вигляді менших за розмірами вкладок, покриття лінгвальних поверхонь опорних зубів зменшується, а фізіологічний стан опорних зубів покращується. Також те, що вкладки мають менші ніж напівкоронки розміри, дозволяє покращити естетичний вигляд опорних зубів. Наявність кутів нахилу 93…95° бокових поверхонь вкладки до її основи дає можливість здійснити в випадку необхідності демонтаж протезу з опорних зубів. Завдяки наявності у вкладках отворів і та завдяки тому, що ці отвори мають форму конуса з кутом, рівним 10…30°, підвищується міцність прикріплення вкладок до опорних зубів фіксуючими матеріалами. Суть корисної моделі пояснюється за допомогою фіг. 1, 2, на якій подано схему запропонованого пристрою. Пристрій містить опорні вкладки 1, 2 та проміжну суцільнолиту частину з штучним зубом 3. Вкладки 1 та 2 прикріплені до опорних зубів 4, 5 за допомогою фіксуючого матеріалу 6. Пристрій працює наступним чином. Спочатку обробляють лінгвальні поверхні опорних зубів 4 та 5 під вкладки 1 та 2, а потім за допомогою фіксуючого матеріалу 6 прикріплюють мостоподібний протез до опорних зубів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Мостоподібний протез, що містить опорні елементи та проміжну суцільнолиту частину з штучними зубами, який відрізняється тим, що його опорні елементи виконані в вигляді вкладок з отворами, причому бокові поверхні вкладок нахилені під кутом 93-95° до основи, а отвори вкладок мають форму конуса з кутом, рівним 10-30°. 1 UA 91423 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
