Пристрій для корчування пнів

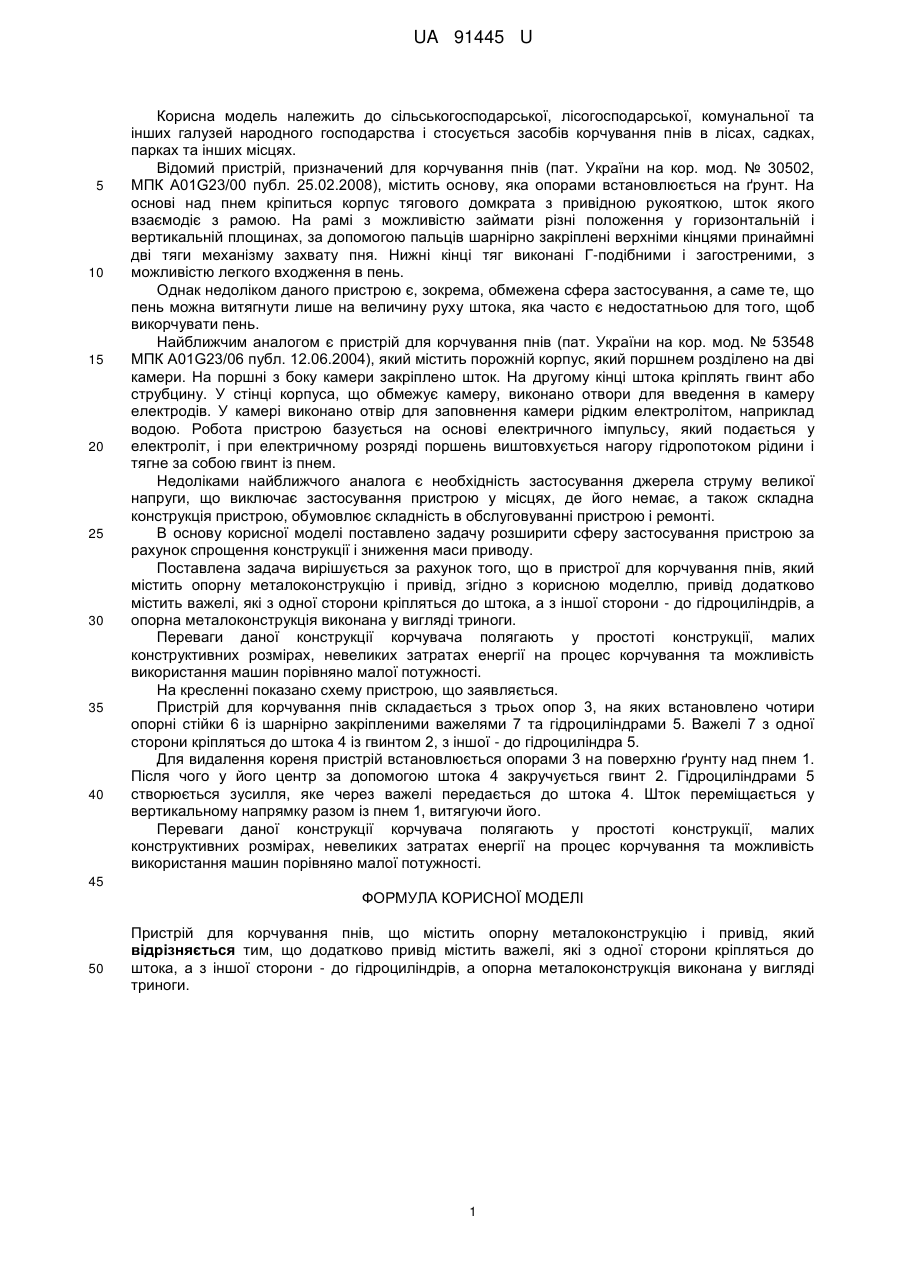

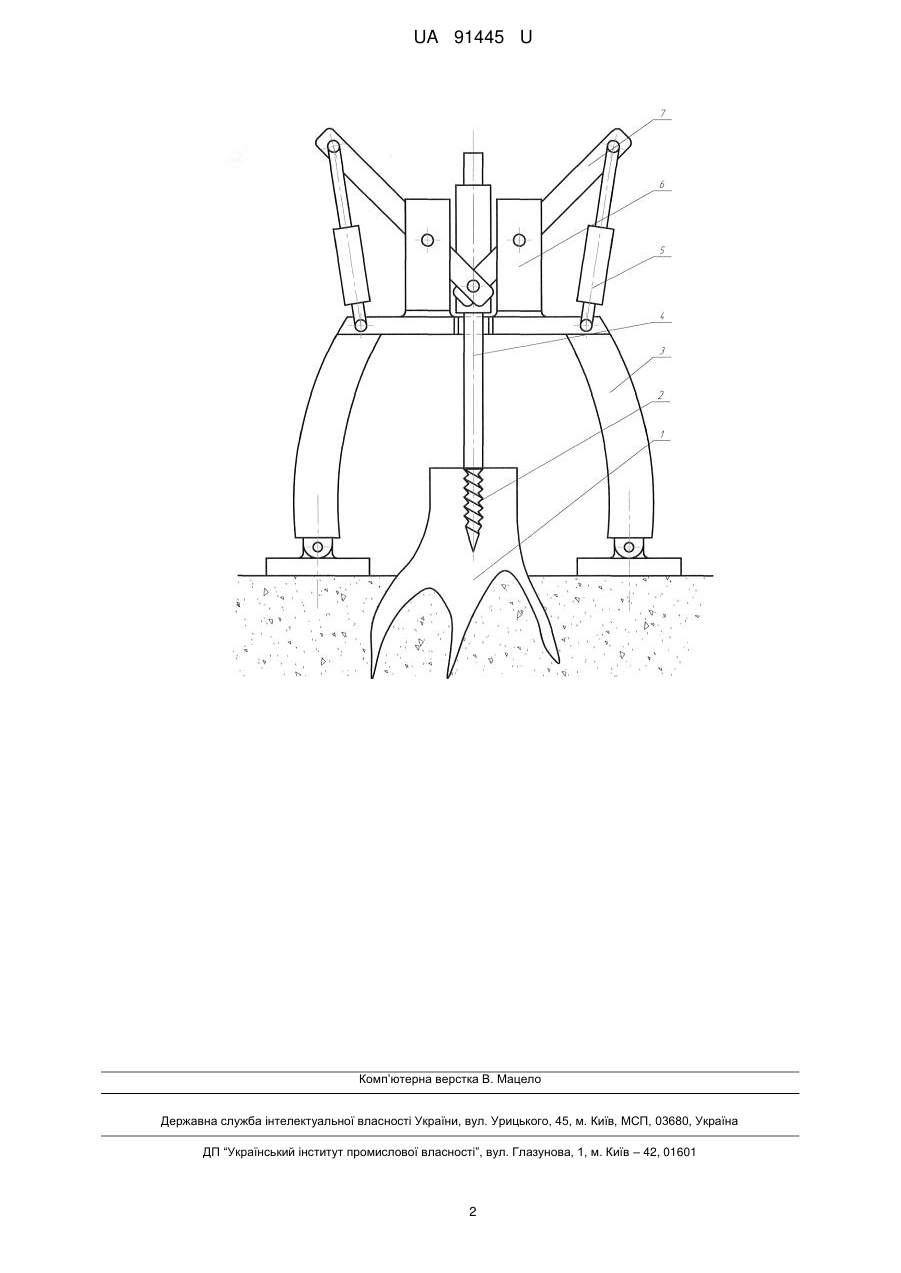

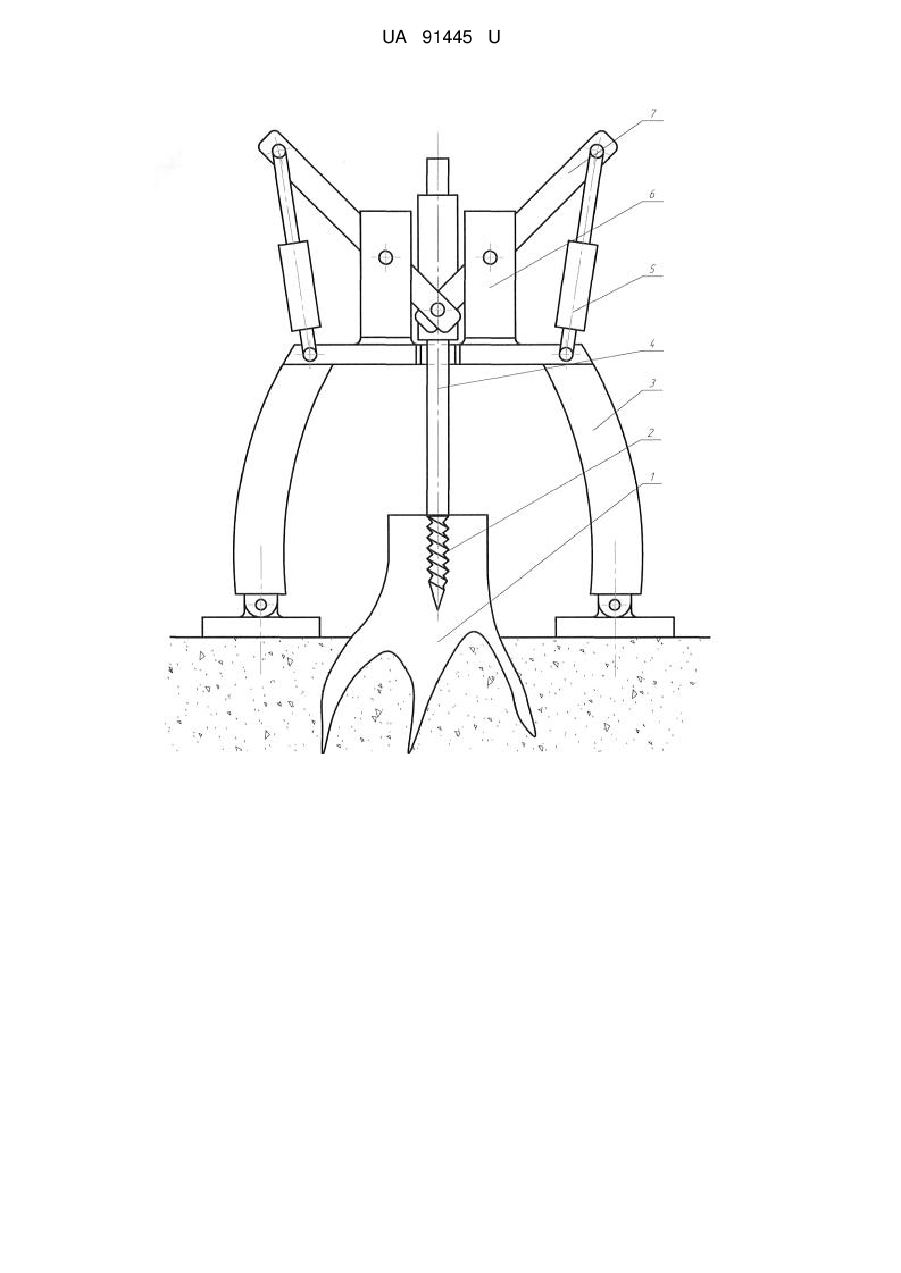

Реферат: Пристрій для корчування пнів містить опорну металоконструкцію, привід. Додатково привід містить важелі, які з одної сторони кріпляться до штока, а з іншої сторони - до гідроциліндрів, а опорна металоконструкція виконана у вигляді триноги. UA 91445 U (54) ПРИСТРІЙ ДЛЯ КОРЧУВАННЯ ПНІВ UA 91445 U UA 91445 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарської, лісогосподарської, комунальної та інших галузей народного господарства і стосується засобів корчування пнів в лісах, садках, парках та інших місцях. Відомий пристрій, призначений для корчування пнів (пат. України на кор. мод. № 30502, МПК A01G23/00 публ. 25.02.2008), містить основу, яка опорами встановлюється на ґрунт. На основі над пнем кріпиться корпус тягового домкрата з привідною рукояткою, шток якого взаємодіє з рамою. На рамі з можливістю займати різні положення у горизонтальній і вертикальній площинах, за допомогою пальців шарнірно закріплені верхніми кінцями принаймні дві тяги механізму захвату пня. Нижні кінці тяг виконані Г-подібними і загостреними, з можливістю легкого входження в пень. Однак недоліком даного пристрою є, зокрема, обмежена сфера застосування, а саме те, що пень можна витягнути лише на величину руху штока, яка часто є недостатньою для того, щоб викорчувати пень. Найближчим аналогом є пристрій для корчування пнів (пат. України на кор. мод. № 53548 МПК A01G23/06 публ. 12.06.2004), який містить порожній корпус, який поршнем розділено на дві камери. На поршні з боку камери закріплено шток. На другому кінці штока кріплять гвинт або струбцину. У стінці корпуса, що обмежує камеру, виконано отвори для введення в камеру електродів. У камері виконано отвір для заповнення камери рідким електролітом, наприклад водою. Робота пристрою базується на основі електричного імпульсу, який подається у електроліт, і при електричному розряді поршень виштовхується нагору гідропотоком рідини і тягне за собою гвинт із пнем. Недоліками найближчого аналога є необхідність застосування джерела струму великої напруги, що виключає застосування пристрою у місцях, де його немає, а також складна конструкція пристрою, обумовлює складність в обслуговуванні пристрою і ремонті. В основу корисної моделі поставлено задачу розширити сферу застосування пристрою за рахунок спрощення конструкції і зниження маси приводу. Поставлена задача вирішується за рахунок того, що в пристрої для корчування пнів, який містить опорну металоконструкцію і привід, згідно з корисною моделлю, привід додатково містить важелі, які з одної сторони кріпляться до штока, а з іншої сторони - до гідроциліндрів, а опорна металоконструкція виконана у вигляді триноги. Переваги даної конструкції корчувача полягають у простоті конструкції, малих конструктивних розмірах, невеликих затратах енергії на процес корчування та можливість використання машин порівняно малої потужності. На кресленні показано схему пристрою, що заявляється. Пристрій для корчування пнів складається з трьох опор 3, на яких встановлено чотири опорні стійки 6 із шарнірно закріпленими важелями 7 та гідроциліндрами 5. Важелі 7 з одної сторони кріпляться до штока 4 із гвинтом 2, з іншої - до гідроциліндра 5. Для видалення кореня пристрій встановлюється опорами 3 на поверхню ґрунту над пнем 1. Після чого у його центр за допомогою штока 4 закручується гвинт 2. Гідроциліндрами 5 створюється зусилля, яке через важелі передається до штока 4. Шток переміщається у вертикальному напрямку разом із пнем 1, витягуючи його. Переваги даної конструкції корчувача полягають у простоті конструкції, малих конструктивних розмірах, невеликих затратах енергії на процес корчування та можливість використання машин порівняно малої потужності. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для корчування пнів, що містить опорну металоконструкцію і привід, який відрізняється тим, що додатково привід містить важелі, які з одної сторони кріпляться до штока, а з іншої сторони - до гідроциліндрів, а опорна металоконструкція виконана у вигляді триноги. 1 UA 91445 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
