Пристрій для корчування пнів

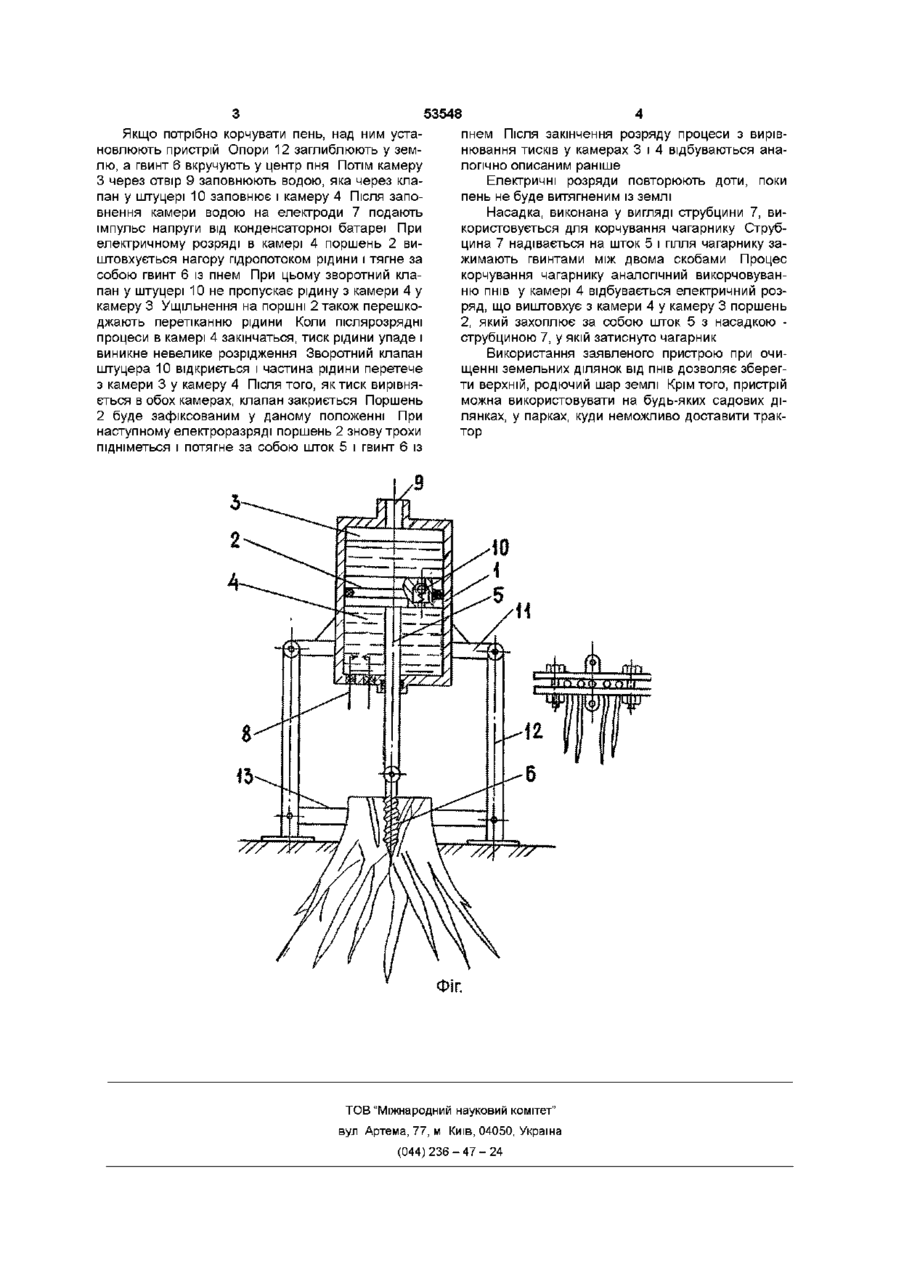

1 Пристрій для корчування пнів, що містить опорну металоконструкцію і привід, який відрізняється тим, що привід містить порожній корпус, який поршнем зі зворотним клапаном розділено на дві частини, через одну з яких проходить шток, зв'язаний одним кінцем з поршнем, другий кінець штока обладнано знімною насадкою, а в стінку корпуса вмонтовано штуцер зі зворотним клапаном і електроди, при цьому опорна металоконструкція виконана у вигляді триноги 2 Пристрій по п 1, який відрізняється тим, що знімна насадка виконана у вигляді гвинта або струбцини Запропоноване технічне рішення належить до галузі задоволення життєвих потреб людини, а конкретніше - до землевпорядження й призначено для корчування пнів при розчищенні ділянок Відоме технічне рішення «Пристрій для розколювання і корчування пнів», що містить трактор з навішеною на нього рамою, поворотні у вертикальній площині зуби, що корчують, і робочий орган, що розколює, виконаний із двома крайками, що ріжуть, при цьому орган, що розколює, змонтований на тильній стороні зубів, що корчують (див а с № 1528384 СРСР, А 01G 23/06, опубл 15 12 89р Бюл №46) Недоліками відомого технічного рішення, визначеного як прототип, є - неможливість використовувати пристрій у недоступних для трактора місцях, - порушення поверхні шаруючи ґрунту гусеницями трактора - неможливість використовувати пристрій для видалення чагарнику В основу винаходу поставлено завдання створити пристрій для корчування пнів, яке можна використовувати в будь-якім важкодоступному МІСЦІ за рахунок спрощення конструкції і зниження маси привода Поставлене завдання розв'язується за рахунок того, що в пристрої для корчування пнів, що містить опорну металоконструкцію і привід, згідно з винаходом, привід містить порожній корпус, який поршнем зі зворотним клапаном розділено на дві частини, через одну з яких проходить шток, зв'язаний одним кінцем з поршнем, другий кінець штока обладнано знімною насадкою, а в стінку корпуса вмонтовано штуцер зі зворотним клапаном і електроди, при цьому опорна металоконструкція виконана у вигляді триноги Крім того, знімна насадка виконана у вигляді гвинта або струбцини На фіг показано розріз загального вигляду пристрою, що заявляється Пристрій для корчування пнів містить порожній корпус 1, який поршнем 2 розділено на дві камери З і 4 ВІДПОВІДНО На поршні 2 з боку камери 4 закріплено шток 5 На другому КІНЦІ штока кріплять насадку, за яку використовують або гвинт 6, або струбцину 7 У СТІНЦІ корпуса, що обмежує камеру 4, виконано отвори для введення в камеру електродів 8 У камері 3 виконано отвір 9 для заповнення камери рідким електролітом, наприклад, водою У поршні 2 виконано отвір для штуцера 10 зі зворотним клапаном Із зовнішньої сторони корпус обладнано вушками 11, які шарнірно з'єднані з опорами 12, виконаними у вигляді триноги Для СТІЙКОСТІ в нижній частині опори з'єднані балкою 13 Електроди 8 приєднано до джерела високої напруги, у якості якого використовують батарею конденсаторів (на фіг не показано) Запропонований пристрій працює так 00 ю СО ю 53548 Якщо потрібно корчувати пень, над ним установлюють пристрій Опори 12 заглиблюють у землю, а гвинт 6 вкручують у центр пня Потім камеру З через отвір 9 заповнюють водою, яка через клапан у штуцері 10 заповнює і камеру 4 Після заповнення камери водою на електроди 7 подають імпульс напруги від конденсаторної батареї При електричному розряді в камері 4 поршень 2 виштовхується нагору пдропотоком рідини і тягне за собою гвинт 6 із пнем При цьому зворотний клапан у штуцері 10 не пропускає рідину з камери 4 у камеру 3 Ущільнення на поршні 2 також перешкоджають перетіканню рідини Коли післярозрядні процеси в камері 4 закінчаться, тиск рідини упаде і виникне невелике розрідження Зворотний клапан штуцера 10 відкриється і частина рідини перетече з камери 3 у камеру 4 Після того, як тиск вирівняється в обох камерах, клапан закриється Поршень 2 буде зафіксованим у даному положенні При наступному електроразряді поршень 2 знову трохи підніметься і потягне за собою шток 5 і гвинт 6 із пнем Після закінчення розряду процеси з вирівнювання тисків у камерах 3 і 4 відбуваються аналогічно описаним раніше Електричні розряди повторюють доти, поки пень не буде витягненим із землі Насадка, виконана у вигляді струбцини 7, використовується для корчування чагарнику Струбцина 7 надівається на шток 5 і гілля чагарнику зажимають гвинтами між двома скобами Процес корчування чагарнику аналогічний викорчовуванню пнів у камері 4 відбувається електричний розряд, що виштовхує з камери 4 у камеру 3 поршень 2, який захоплює за собою шток 5 з насадкою струбциною 7, у якій затиснуто чагарник Використання заявленого пристрою при очищенні земельних ділянок від пнів дозволяє зберегти верхній, родючий шар землі Крім того, пристрій можна використовувати на будь-яких садових ділянках, у парках, куди неможливо доставити трактор ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
