Модернізований електрошокер зі сканером відбитків пальців ір-4м

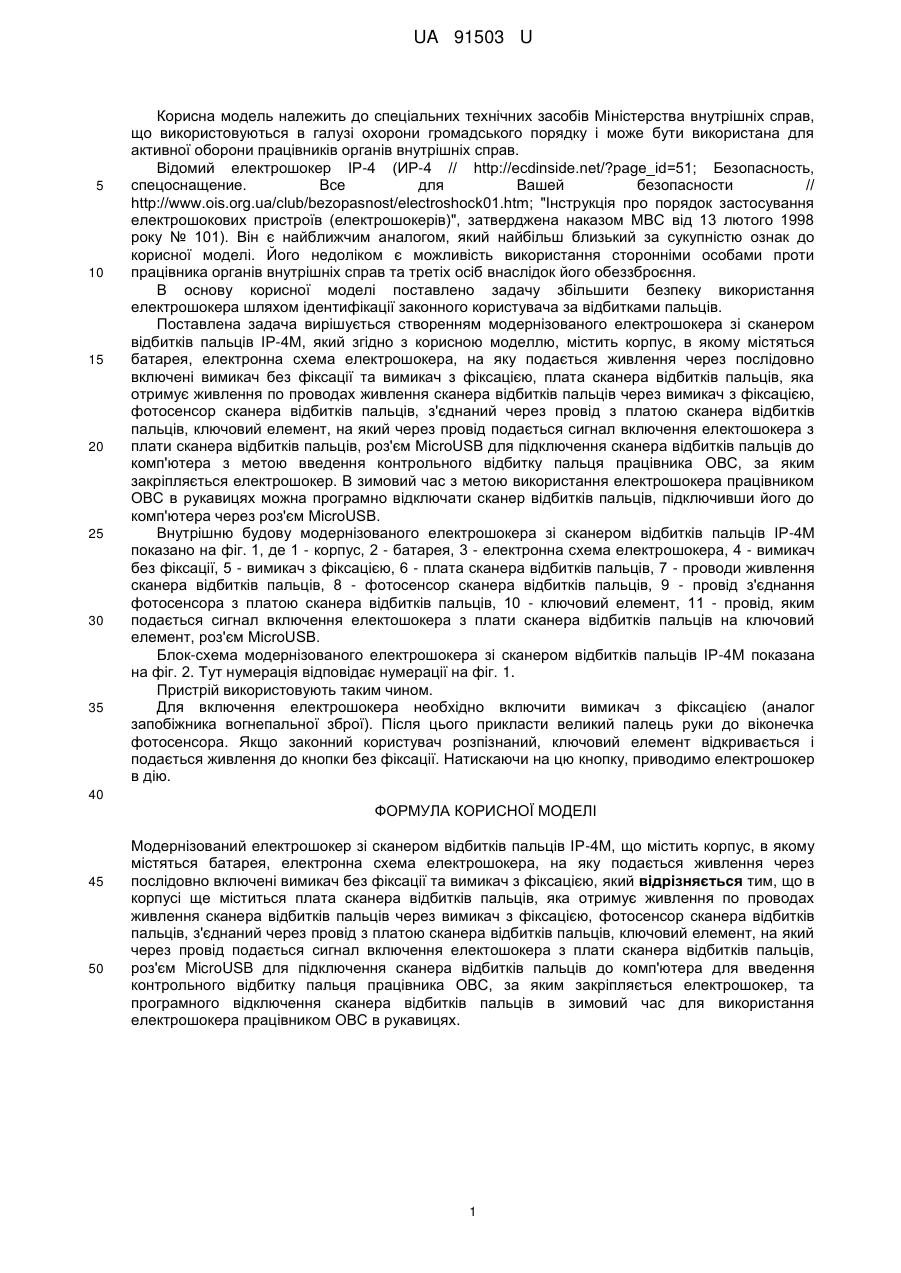

Реферат: Модернізований електрошокер зі сканером відбитків пальців ІР-4М містить корпус, в якому містяться батарея, електронна схема електрошокера, на яку подається живлення через послідовно включені вимикач без фіксації та вимикач з фіксацією. В корпусі ще міститься плата сканера відбитків пальців, яка отримує живлення по проводах живлення сканера відбитків пальців через вимикач з фіксацією, фотосенсор сканера відбитків пальців, з'єднаний через провід з платою сканера відбитків пальців, ключовий елемент, на який через провід подається сигнал включення електошокера з плати сканера відбитків пальців, роз'єм MicroUSB для підключення сканера відбитків пальців до комп'ютера з метою введення контрольного відбитку пальця працівника ОВС, за яким закріпляється електрошокер, та програмного відключення сканера відбитків пальців в зимовий час з метою використання електрошокера працівником ОВС в рукавицях. UA 91503 U (54) МОДЕРНІЗОВАНИЙ ЕЛЕКТРОШОКЕР ЗІ СКАНЕРОМ ВІДБИТКІВ ПАЛЬЦІВ ІР-4М UA 91503 U UA 91503 U 5 10 15 20 25 30 35 Корисна модель належить до спеціальних технічних засобів Міністерства внутрішніх справ, що використовуються в галузі охорони громадського порядку і може бути використана для активної оборони працівників органів внутрішніх справ. Відомий електрошокер ІР-4 (ИР-4 // http://ecdinside.net/?page_id=51; Безопасность, спецоснащение. Все для Вашей безопасности // http://www.ois.org.ua/club/bezopasnost/electroshock01.htm; "Інструкція про порядок застосування електрошокових пристроїв (електрошокерів)", затверджена наказом МВС від 13 лютого 1998 року № 101). Він є найближчим аналогом, який найбільш близький за сукупністю ознак до корисної моделі. Його недоліком є можливість використання сторонніми особами проти працівника органів внутрішніх справ та третіх осіб внаслідок його обеззброєння. В основу корисної моделі поставлено задачу збільшити безпеку використання електрошокера шляхом ідентифікації законного користувача за відбитками пальців. Поставлена задача вирішується створенням модернізованого електрошокера зі сканером відбитків пальців ІР-4М, який згідно з корисною моделлю, містить корпус, в якому містяться батарея, електронна схема електрошокера, на яку подається живлення через послідовно включені вимикач без фіксації та вимикач з фіксацією, плата сканера відбитків пальців, яка отримує живлення по проводах живлення сканера відбитків пальців через вимикач з фіксацією, фотосенсор сканера відбитків пальців, з'єднаний через провід з платою сканера відбитків пальців, ключовий елемент, на який через провід подається сигнал включення електошокера з плати сканера відбитків пальців, роз'єм MicroUSB для підключення сканера відбитків пальців до комп'ютера з метою введення контрольного відбитку пальця працівника ОВС, за яким закріпляється електрошокер. В зимовий час з метою використання електрошокера працівником ОВС в рукавицях можна програмно відключати сканер відбитків пальців, підключивши його до комп'ютера через роз'єм MicroUSB. Внутрішню будову модернізованого електрошокера зі сканером відбитків пальців ІР-4М показано на фіг. 1, де 1 - корпус, 2 - батарея, 3 - електронна схема електрошокера, 4 - вимикач без фіксації, 5 - вимикач з фіксацією, 6 - плата сканера відбитків пальців, 7 - проводи живлення сканера відбитків пальців, 8 - фотосенсор сканера відбитків пальців, 9 - провід з'єднання фотосенсора з платою сканера відбитків пальців, 10 - ключовий елемент, 11 - провід, яким подається сигнал включення електошокера з плати сканера відбитків пальців на ключовий елемент, роз'єм MicroUSB. Блок-схема модернізованого електрошокера зі сканером відбитків пальців ІР-4М показана на фіг. 2. Тут нумерація відповідає нумерації на фіг. 1. Пристрій використовують таким чином. Для включення електрошокера необхідно включити вимикач з фіксацією (аналог запобіжника вогнепальної зброї). Після цього прикласти великий палець руки до віконечка фотосенсора. Якщо законний користувач розпізнаний, ключовий елемент відкривається і подається живлення до кнопки без фіксації. Натискаючи на цю кнопку, приводимо електрошокер в дію. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Модернізований електрошокер зі сканером відбитків пальців ІР-4М, що містить корпус, в якому містяться батарея, електронна схема електрошокера, на яку подається живлення через послідовно включені вимикач без фіксації та вимикач з фіксацією, який відрізняється тим, що в корпусі ще міститься плата сканера відбитків пальців, яка отримує живлення по проводах живлення сканера відбитків пальців через вимикач з фіксацією, фотосенсор сканера відбитків пальців, з'єднаний через провід з платою сканера відбитків пальців, ключовий елемент, на який через провід подається сигнал включення електошокера з плати сканера відбитків пальців, роз'єм MicroUSB для підключення сканера відбитків пальців до комп'ютера для введення контрольного відбитку пальця працівника ОВС, за яким закріпляється електрошокер, та програмного відключення сканера відбитків пальців в зимовий час для використання електрошокера працівником ОВС в рукавицях. 1 UA 91503 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
