Лапароскопічний тренажер

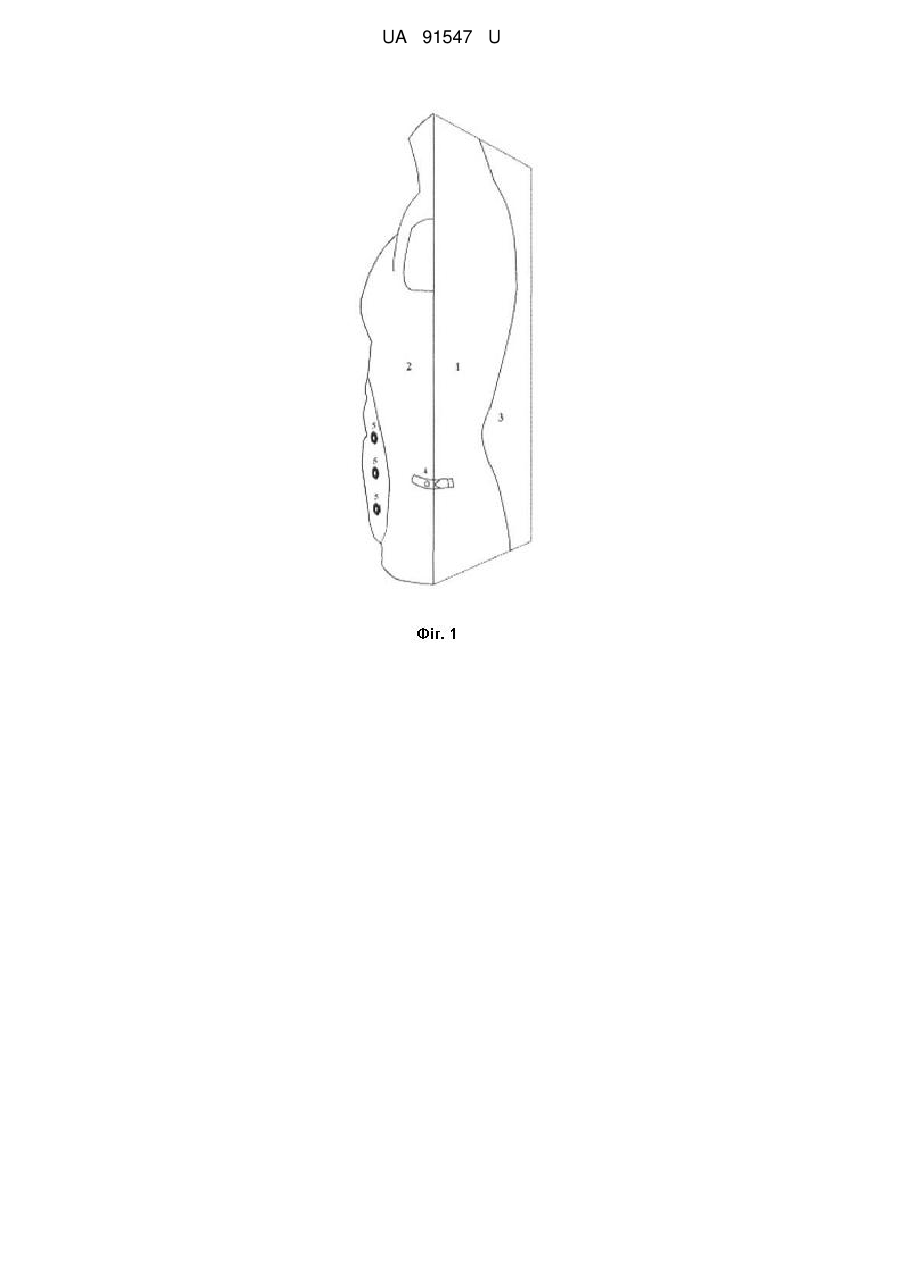

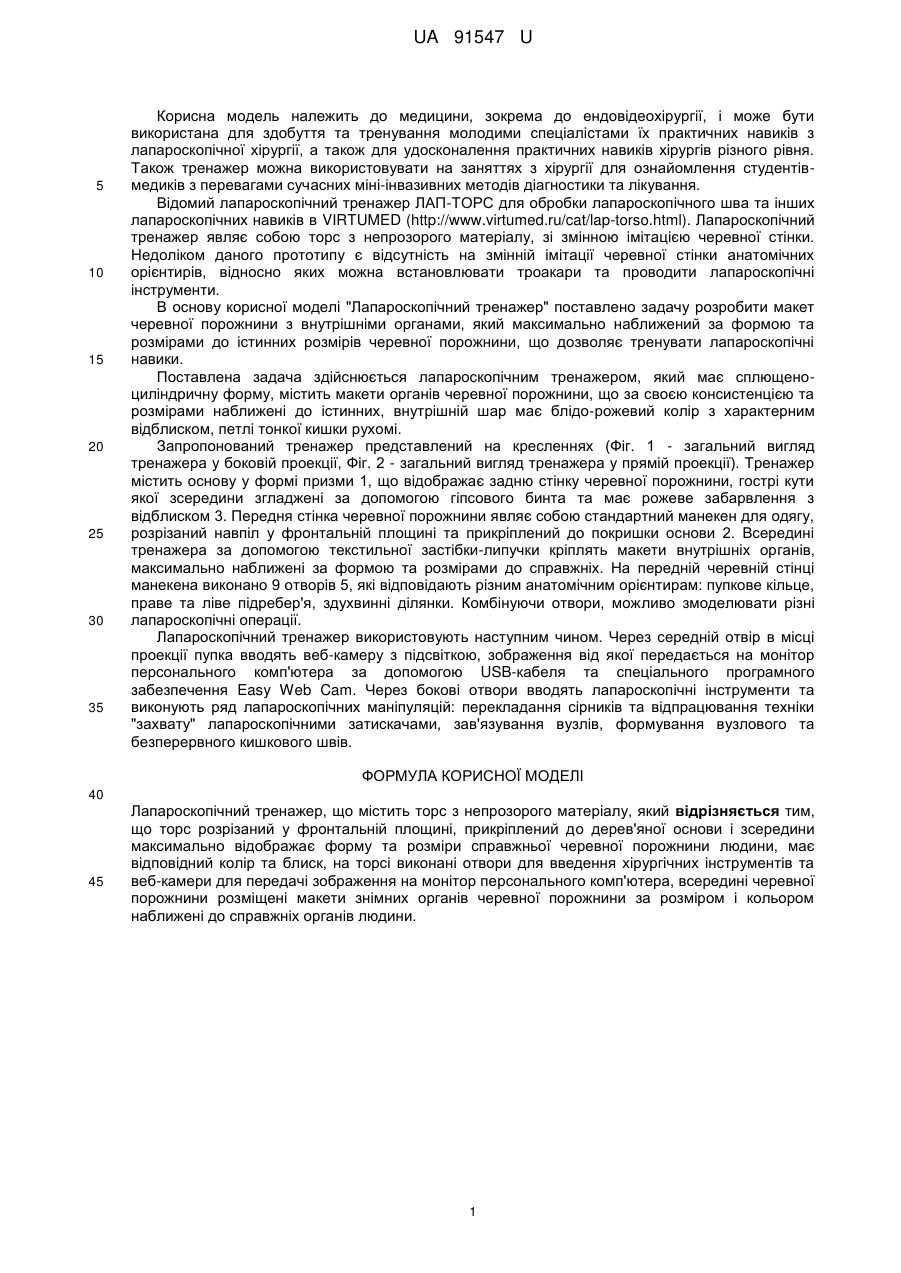

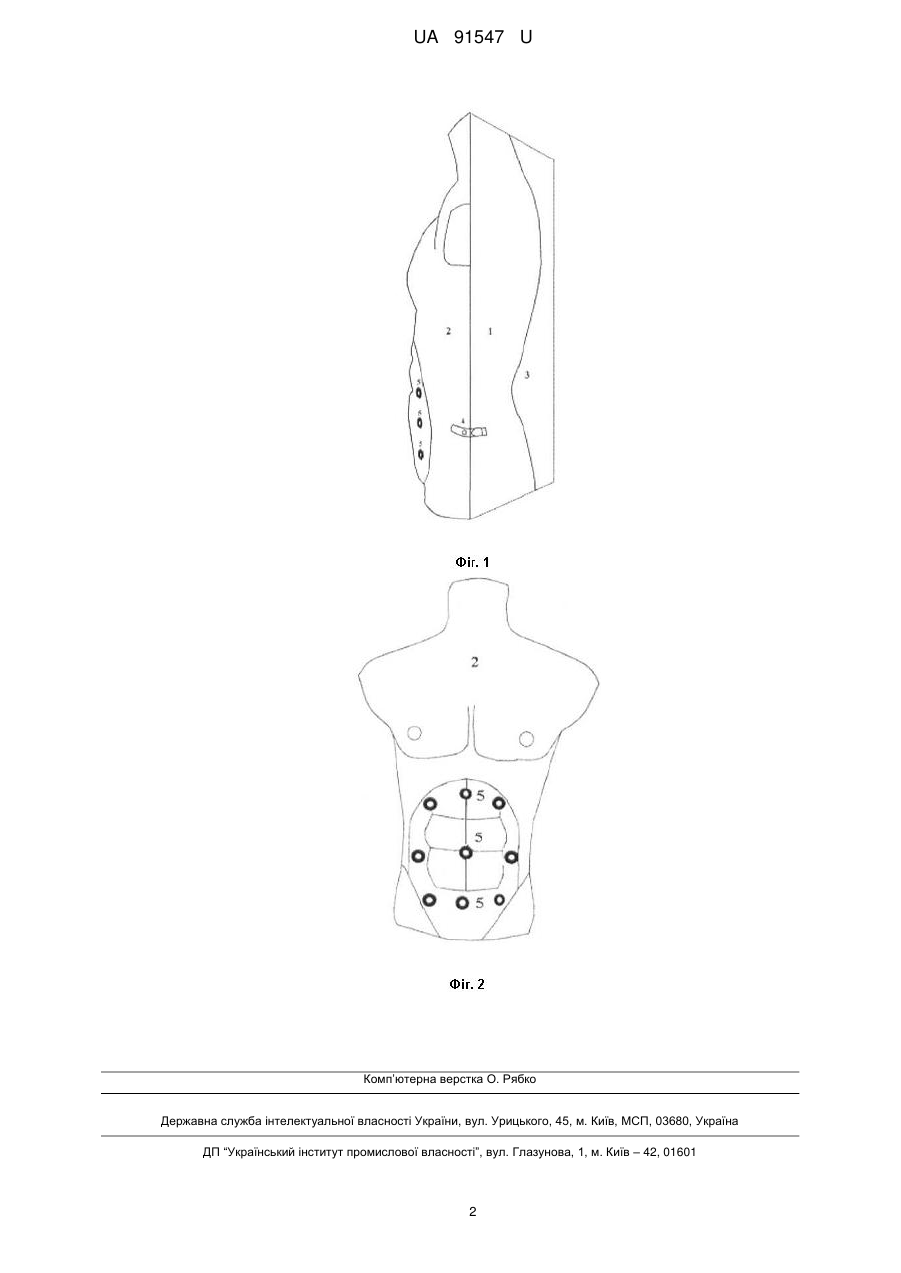

Реферат: Лапароскопічний тренажер містить торс з непрозорого матеріалу. Торс розрізаний у фронтальній площині, прикріплений до дерев'яної основи і зсередини максимально відображає форму та розміри справжньої черевної порожнини людини, має відповідний колір та блиск, на торсі виконані отвори для введення хірургічних інструментів та веб-камери для передачі зображення на монітор персонального комп'ютера, всередині черевної порожнини розміщені макети знімних органів черевної порожнини за розміром і кольором наближені до справжніх органів людини. UA 91547 U (54) ЛАПАРОСКОПІЧНИЙ ТРЕНАЖЕР UA 91547 U UA 91547 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до ендовідеохірургії, і може бути використана для здобуття та тренування молодими спеціалістами їх практичних навиків з лапароскопічної хірургії, а також для удосконалення практичних навиків хірургів різного рівня. Також тренажер можна використовувати на заняттях з хірургії для ознайомлення студентівмедиків з перевагами сучасних міні-інвазивних методів діагностики та лікування. Відомий лапароскопічний тренажер ЛАП-ТОРС для обробки лапароскопічного шва та інших лапароскопічних навиків в VIRTUMED (http://www.virtumed.ru/cat/lap-torso.html). Лапароскопічний тренажер являє собою торс з непрозорого матеріалу, зі змінною імітацією черевної стінки. Недоліком даного прототипу є відсутність на змінній імітації черевної стінки анатомічних орієнтирів, відносно яких можна встановлювати троакари та проводити лапароскопічні інструменти. В основу корисної моделі "Лапароскопічний тренажер" поставлено задачу розробити макет черевної порожнини з внутрішніми органами, який максимально наближений за формою та розмірами до істинних розмірів черевної порожнини, що дозволяє тренувати лапароскопічні навики. Поставлена задача здійснюється лапароскопічним тренажером, який має сплющеноциліндричну форму, містить макети органів черевної порожнини, що за своєю консистенцією та розмірами наближені до істинних, внутрішній шар має блідо-рожевий колір з характерним відблиском, петлі тонкої кишки рухомі. Запропонований тренажер представлений на кресленнях (Фіг. 1 - загальний вигляд тренажера у боковій проекції, Фіг. 2 - загальний вигляд тренажера у прямій проекції). Тренажер містить основу у формі призми 1, що відображає задню стінку черевної порожнини, гострі кути якої зсередини згладжені за допомогою гіпсового бинта та має рожеве забарвлення з відблиском 3. Передня стінка черевної порожнини являє собою стандартний манекен для одягу, розрізаний навпіл у фронтальній площині та прикріплений до покришки основи 2. Всередині тренажера за допомогою текстильної застібки-липучки кріплять макети внутрішніх органів, максимально наближені за формою та розмірами до справжніх. На передній черевній стінці манекена виконано 9 отворів 5, які відповідають різним анатомічним орієнтирам: пупкове кільце, праве та ліве підребер'я, здухвинні ділянки. Комбінуючи отвори, можливо змоделювати різні лапароскопічні операції. Лапароскопічний тренажер використовують наступним чином. Через середній отвір в місці проекції пупка вводять веб-камеру з підсвіткою, зображення від якої передається на монітор персонального комп'ютера за допомогою USB-кабеля та спеціального програмного забезпечення Easy Web Cam. Через бокові отвори вводять лапароскопічні інструменти та виконують ряд лапароскопічних маніпуляцій: перекладання сірників та відпрацювання техніки "захвату" лапароскопічними затискачами, зав'язування вузлів, формування вузлового та безперервного кишкового швів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Лапароскопічний тренажер, що містить торс з непрозорого матеріалу, який відрізняється тим, що торс розрізаний у фронтальній площині, прикріплений до дерев'яної основи і зсередини максимально відображає форму та розміри справжньої черевної порожнини людини, має відповідний колір та блиск, на торсі виконані отвори для введення хірургічних інструментів та веб-камери для передачі зображення на монітор персонального комп'ютера, всередині черевної порожнини розміщені макети знімних органів черевної порожнини за розміром і кольором наближені до справжніх органів людини. 1 UA 91547 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
