Уповноважуючий документ з тканинним підсиленням

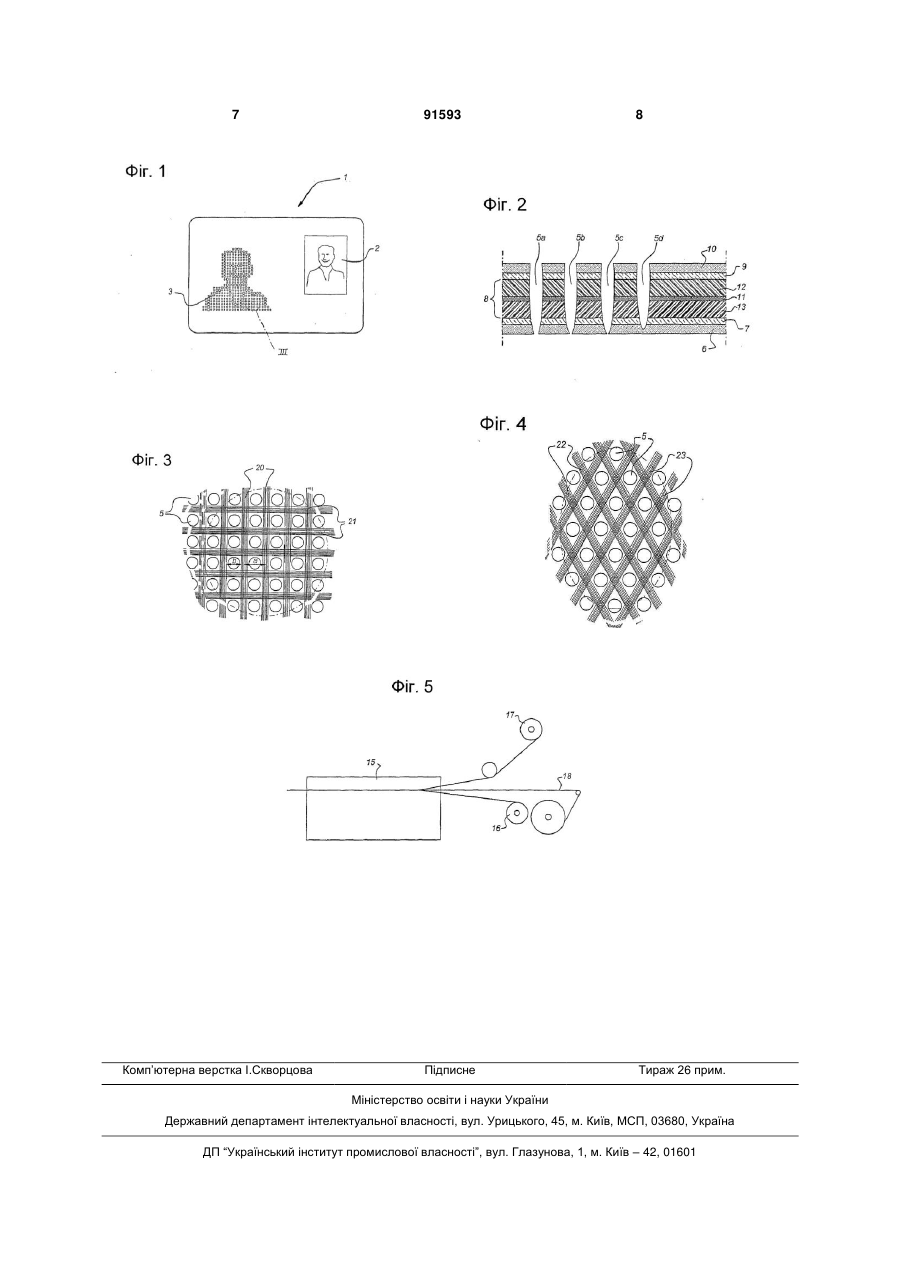

1. Уповноважуючий документ/банківська картка (1), яка має ряд з'єднаних між собою шарів і ряд ознак автентифікації, які включають перфорацію, виконану у згаданих шарах, у якому передбачається підсилювальний шар (8) з нитками, які проходять біля згаданої перфорації (3), який відрізняється тим, що згадані перфорації проходять крізь згаданий підсилювальний шар. 2. Уповноважуючий документ за п. 1, який відрізняється тим, що згаданий підсилювальний шар є тканинним підсилювальним шаром. 3. Уповноважуючий документ за п. 2, який відрізняється тим, що має два напрями орієнтації ниток, орієнтовані під кутом 90° один відносно іншого. 4. Уповноважуючий документ за п. 2 або п. 3, який відрізняється тим, що має два напрями орієнтації ниток, орієнтовані під кутом приблизно 60° один відносно іншого. 5. Уповноважуючий документ за одним із попередніх пунктів, який відрізняється тим, що згаданий підсилювальний шар містить полотно. 6. Уповноважуючий документ за одним із попередніх пунктів, який відрізняється тим, що згаданий підсилювальний шар містить багатоволокнисті нитки. 7. Уповноважуючий документ за одним із попередніх пунктів, який відрізняється тим, що згаданий 2 (19) 1 3 Представлений винахід відноситься до уповноважуючого документа/банківської картки, який має ряд взаємно з'єднаних шарів і ряд ознак автентичності, які включають перфорацію, виконану у згаданих шарах, у якому нанесений підсилювальний шар з нитками, які проходять біля згаданої перфорації. Такий уповноважуючий документ головним чином відомий в рівні техніки. Голландське посвідчення є прикладом такого документа. У цьому випадку на посвідченні кріпиться фотографія законного власника. Окрім того, ця фотографія дублюється в іншому місці у вигляді перфораційного малюнку. Цей перфораційний малюнок може одержуватися гравіюванням або пробиванням, або обробкою лазерним променем. Така перфорація є легко перевірюваною ознакою автентичності. Однак, було виявлено, що може мати місце ушкодження, якщо така картка повторно згинається або іншим способом піддається повторній деформації. Це відбувається головним чином у випадку фосок, іншими словами, вона буде відбуватися важче у випадку паспортів і подібного, у яких перфорація виконується на сторінці з даними власника. Однак, винахід також відноситься до таких документів. Документ ЕР 0013021 описує уповноважуючий документ, виготовлений з різних шарів, у якому присутні підсилені тканиною шари, і між згаданими шарами розміщений шар з перфораційним малюнком. Однак, неможливо одержати ефекти ознаки автентичності з таким перфораційним малюнком. Задачею представленого винаходу є надання уповноважуючого документа/банківської картки, який може піддаватися повторному напружуванню при змінних температурах без перфорації, виконаної в ньому, коли ознака автентичності пошкоджена або від'єднана або тріснута. Ця задача вирішується уповноважуючим документом типу, описаного вище, тим, що згадані отвори проходять крізь згаданий підсилювальний шар. Згідно з представленим винаходом, підсилювальний шар з нитками накладається на місці розташування перфорації. Оскільки отвори переважно проходять по суті крізь усю товщину документа або проходять на таку відстань в документі, що це створює ефект по всьому документу, то передбачається ознака захисту. Ці нитки переважно проходять між отворами перфорації. Ці нитки можуть бути моноволоконними нитками, проте бажано використовувати багатоволоконні нитки. Такі нитки можуть виготовлятися з будь-якого матеріалу і, згідно з переважним варіантом виконання, виготовляються з поліестерного матеріалу. У такому випадку можна виготовляти нитки відносно плоскими так, що з'являється полотно. Такі полотна можуть мати дуже малу товщину так, що забезпечується неперевищення товщиною уповноважуючого документа/банківської картки стандартів, встановлених для таких документів. Згідно з подальшим переважним варіантом виконання винаходу, підсилювальний шар викона 91593 4 ний у формі тканини. Більш точно, згаданий підсилювальний шар складається з тканини із ниток, які проходять у двох напрямах, іншими словами, які завжди перетинаються під одним і тим же кутом. Кут перетину підсилювальних ниток буде вибиратися в залежності від способу виконання перфорації. У випадку перфорації з виїмками, такий кут переважно становить приблизно 60 градусів. Згідно з подальшим переважним варіантом виконання винаходу, підсилювальний шар виконується між двома шарами, які сплавляються після накладання нього. Такі шари можуть містити полікарбонат. Шар, який забезпечує міцність, переважно складається з великої кількості паралельних ниток, при цьому, як вказано вище, кожна нитка може бути моноволоконною або багатоволоконною. Відстань між такими нитками у переважному варіанті виконання переважно становить приблизно 100 мкм так, що для виконання перфорації залишається достатньо простору. Перфорація може зображати будь-який символ, такий як обличчя законного власника. Винахід також відноситься до способу виготовлення уповноважуючого документа/банківської картки, у якому передбачають носій, на який наносять ознаки автентичності і виконують персоналізований дірчастий малюнок, при цьому надання згаданого носія включає надання ниткового підсилення в місці розташування наступного дірчастого малюнку. Зазвичай, ниткове підсилення може покривати увесь документ. Для виготовлення, за певних обставин, цьому варіанту надають перевагу. У такому варіанті виконання, розглядуваний шар може одержуватися наданням двох частин, поміщенням ниткового підсилення між ними і сплавленням згаданих частин шару з нитковим підсиленням, розміщеним між ними. Це означає, що товщина збільшується трохи або не збільшується. Якщо вся картка вкрита нитковим підсиленням, то може бути необхідним видалити частини ниток, які виступають з краю картки. Матеріал, використовуваний для одержання нитки, може бути моноскловолокном або поліскловолокном, арамідом або іншим матеріалом. Однак, бажано використовувати поліестериний матеріал. Поліестер легко перфорується лазером. Його не можна після цього видаляти, оскільки частина дірки може знаходитися в частині ширини розглядуваної нитки. Винахід буде пояснюватися нижче більш детально з посиланням на ілюстративний варіант виконання, зображений на кресленнях, на яких: Фіг. 1 зображає схематично вид спереду уповноважуючого документа; Фіг. 2 зображає поперечний переріз картки, зображеної на Фіг. 1 у місці перфорації 3; Фіг. 3 зображає перший ілюстративний варіант виконання у поперечному перерізі у місці розташування деталі III на Фіг. 1; Фіг. 4 зображає другий ілюстративний варіант виконання у поперечному перерізі, який відповідає поперечному перерізу з Фіг. 3; і 5 Фіг. 5 зображає ламінувальний прес для виготовлення підсилювального шару згідно з представленим винаходом. Уповноважуючий документ, такий як посвідчення, вказаний цифрою 1 на Фіг. 1. Винахід також відноситься до інших документів, таких як банківські картки і сторінки паспортів з даними власника. Фотографія власника вказана цифрою 2. В місці, позначеному цифрою З, виконується перфораційний малюнок, який складається з отворів 5, які імітують схематично силует згаданої фотографії. В даному ілюстративному варіанті виконання ця перфорація виконана лазерним променем. Було виявлено, що в місці розташування перфораційного малюнка 3 при повторному згині або іншому напружуванні, частина, розташована всередині перфораційного малюнка, може розтріскуватися і від'єднуватися. Слід розуміти, що такі уповноважуючі документи використовуються протягом 5-10 років і протягом цього часу піддаються дії найбільших напружень, таких як механічні напруження, температурні флуктуації і подібне. Фіг. 2 зображає поперечний переріз картки згідно з винаходом в місці перфорації. З цієї фігури можна побачити, що картка складається з фонового шару 6, прозорого шару 7, нанесеного зверху згаданого фонового шару, причому потім на прозорий шар поміщають серцевинний шар 8 після прозорого шару 9 і фонового шару 10. У вищезгаданих різних шарах можуть виконуватися ознаки захисту, які можуть виконуватися на пізнішому етапі. Серцевинний шар 8 складається з двох частин: частини 12 і частини 13. Між цими двома частинами розташований шар тканини 11, який на практиці охоплений матеріалом з шарів 12 і 13. Шар тканини складається з багатоволоконних ниток, які перетинаються. Тканина є головним чином плоскою. З Фіг. 2 можна побачити, що глибина отворів 5а -5d може змінюватися. На практиці вони переважно усі будуть мати однакову довжину. Отвори 5а -5d переважно виконуються між смужками тканини після з'єднання між собою шарів, наприклад, лазером для збереження якомога довше міцності тканини. Багатоволоконні нитки тканини можуть поміщатися під різними кутами. Перший приклад зображений на Фіг. 3, у якому багатоволоконні нитки 20 і 21 орієнтовані під кутом приблизно 90°. Це відповідає дірчастому малюнку, зображеному на Фіг. 3. Перфорація 5 виконується у такий спосіб, що отвори розташовані в лінію один з іншим. Зображення, утворене перфорацією, не показане. 91593 6 Фіг. 4 зображає варіант виконання винаходу. Багатоволоконні нитки 22 і 23 у цьому варіанті виконання проходять під кутом приблизно 60°. Це добре узгоджується з перфорацією 5, яка має вигляд шахівниці. Під час виконання перфорації, деякі з волокон нитки можуть руйнуватися. В решті решт, важливо, однак, зберігати неушкодженим одне або більшу кількість волокон для захисту механічних властивостей шару тканини. Багатоволоконні нитки можуть проходити іншим способом. Довільний розподіл може зазначатися як приклад. Тут припускається, що багатоволоконні нитки можуть руйнуватися локально при виконанні отворів. Фіг. 5 вказує ламінувальний прес 15. Шар плівкового матеріалу безперервно подається до пресу з накопичувача 16 і 17. Полотно тканинного матеріалу 18 поміщається між цими двома шарами. Прикладаючи тиск при підвищеній температурі, одержують тканинний ламінат, як це можна побачити з Фіг. 2, полотно тканини повністю поміщається між шарами 7 і 9. Приклад Посвідчення виготовляється подачею двох листів полікарбонату на валики 16, 17, кожен з яких має товщину 100 мкм і переважно є білого кольору. Полотно тканини 18, яке є поліестерною тканиною, поміщають між цим двома листами. Це полотно тканини складається з багатоволоконних ниток, поміщених під кутом 90°. Два шари полікарбонатного матеріалу потім притискаються один до іншого і сплавляються між собою при температурі 180° - 210°С. Відстань між паралельними багатоволоконними нитками, як це показано еталонним символом а на Фіг. 3, наприклад, становить тут приблизно 200 мкм. Для ширини полотна 100 мкм для кожної багатоволоконної нитки відстань Ь, що становить приблизно 100 мкм, зберігається між сусідніми нитками і можуть виконуватися отвори Ці отвори виконуються за допомогою лазера. Хоча винахід описується вище з посиланням на переважний варіант виконання, для фахівця у цій галузі будуть зразу очевидними варіанти виконання, які потрапляють в об'єм правового захисту представленого винаходу. Наприклад, можна надавати картку або уповноважуючий документ з усіма видами ознак автентифікації. Окрім того, слід розуміти, що правовий захист явно вимагається для варіантів, описаних у залежних пунктах формули, незалежно від об'єкту головного пункту формули винаходу. 7 Комп’ютерна верстка І.Скворцова 91593 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
