Апарат для витягування ретенованого ікла

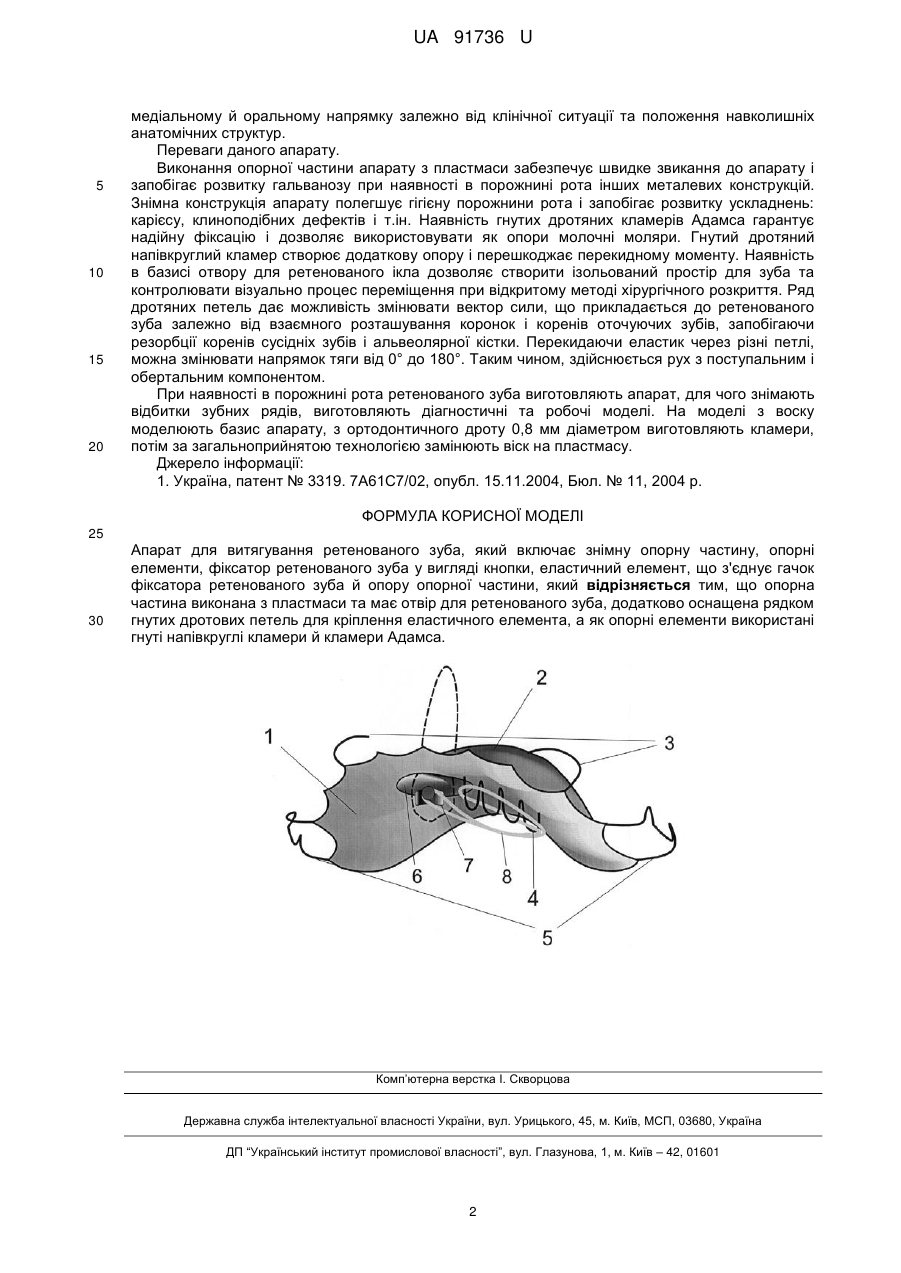

Реферат: Апарат для витягування ретенованого зуба включає знімну опорну частину, опорні елементи, фіксатор ретенованого зуба у вигляді кнопки, еластичний елемент, що з'єднує гачок фіксатора ретенованого зуба й опору опорної частини. Опорна частина виконана з пластмаси та має отвір для ретенованого зуба, додатково оснащена рядком гнутих дротових петель для кріплення еластичного елемента, як опорні елементи використані гнуті напівкруглі кламери й кламери Адамса. UA 91736 U (54) АПАРАТ ДЛЯ ВИТЯГУВАННЯ РЕТЕНОВАНОГО ІКЛА UA 91736 U UA 91736 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до стоматології, та може бути використана для отримання та збереження бажаного положення зуба шляхом вирівнювання, контрольованого переміщення і витягнення розташованого в кістці ретенованого зуба. Відомий апарат Сисоєва С.М., Смирнової С.М. для витягнення ретенованого зуба, узятий як прототип [1]. Апарат містить у собі опорну частину, яка містить опору і опорні елементи, фіксатор ретенованого зуба, пружний елемент, який з'єднує гачок фіксатора ретенованого зуба й опору опорної частини, який відрізняється тим, що фіксатор ретенованого зуба виконаний у вигляді кнопки, опорна частина виконана суцільнолитою й знімною, її опорні елементи виконані у вигляді двох опорно-утримуючих кламерів, опора додатково оснащена направляючим відростком, утвореним шістьма головками, послідовно з'єднаних між собою дугами, опора також оснащена утримуючим дугоподібним кламером. Пружний елемент, що з'єднує гачок фіксатора ретенованого зуба й опору опорної частини, закріплюється за головку направляючого відростка. Фіксатор у вигляді кнопки приклеюється на ретенований зуб, пружний елемент може бути закріплений на будь-яку з шести головок направляючих відростків, та дозволяє переміщувати ретенований зуб у мезіодістальному, вестибулооральному напрямках, здійснюючи також зворотно-поступальні рухи за рахунок послідовного з'єднання пружного елемента з будь-якою з головок. Недолік даного апарату полягає в тому, що його конструкція не передбачає можливості переміщення ретенованого ікла з піднебінного положення в зубний ряд. Головки направляючих відростків сконструйовані так, що забезпечують вертикальний результуючий вектор сили тяги, яка прикладається до ретенованого ікла. Таким чином, переміщення ретенованого ікла в зубний ряд при його значному піднебінному зміщенні не може бути виконано контрольовано. Більш того, в деяких випадках існує необхідність здійснення переміщення в напрямку дозаду від фронтальної групи зубів для запобігання резорбції коренів оточуючих зубів (різців, премолярів). В апараті Сисоєва С.М., Смирнової С.М. для витягування ретенованого зуба пружний елемент у вигляді пружини не дає можливості здійснювати рух ікла в напрямку дозаду. Суцільнолита конструкція апарату представляє складності у виготовленні в деяких зуботехнічних лабораторіях. В основу корисної моделі поставлена задача удосконалення апарату Сисоєва С.М., Смирнової С.М. для витягнення ретенованого зуба, в якій досягається підвищення точності переміщення розташованого в товщі кістки ретенованого ікла, запобігання розвитку ускладнень при виведенні ретенованого ікла і встановленні його в зубний ряд. Поставлена задача вирішується тим, що в апараті для витягування ретенованого ікла, що включає опорну частину, опорні елементи, фіксатор ретенованого зуба у вигляді кнопки, еластичний елемент, що з'єднує гачок фіксатора ретенованого зуба і опору опорної частини, згідно з корисною моделлю, опорна частина виконана з пластмаси, має отвір для ретенованого зуба і забезпечена рядом дротяних петель для кріплення еластичного елемента, роль пружного елемента виконує стандартний ортодонтичний еластик, діаметр 3/8", сила 3,5 унцій, а як опорні елементи використані гнуті напівкруглі дротові кламери та кламери Адамса. Корисна модель проілюстрована графічним матеріалом, на фіг.1 в напіваксіальній проекції зображений апарат для витягування ретенованого ікла (у даному випадку - зуб 13). Заявлений апарат включає в себе: опорну частину 1, опорні елементи: гнуті дротяні напівкруглі кламери 3 та гнуті дротяні кламери Адамса 5, фіксатор ретенованого зуба у вигляді кнопки 7, еластичний елемент 8, що з'єднує гачок фіксатора ретенованого зуба, який фіксується на ретеноване ікло, розташоване в отворі для ретенованого зуба 6, із рядом дротяних петель 4. Апаратом користуються наступним чином. При наявності в порожнині рота ретенованого зуба виготовляють апарат, для чого знімають відбитки зубних рядів, виготовляють діагностичні та робочі моделі. На моделі з воску моделюють базис апарату, з ортодонтичного дроту 0,8 мм діаметром виготовляють кламери, потім за загальноприйнятою технологією замінюють віск на пластмасу. Апарат розміщують на зубному ряду щелепи з ретенованим зубом. Опорні елементи 5 встановлюють на опорних зубах - на 16 -й і 26 -й зуби. Кламери 3 встановлюють у наведеному випадку на 12 і 23 зуби. Отвір для ретенованого зуба 6 розташовується в проекції коронки 13 зуба. Попередньо пацієнтові була проведена хірургічна підготовка ретенованого ікла до витягнення: оголена частина коронкової частини 13 зуба, на ній світлотверднучим композитним матеріалом зафіксована кнопка 7. За допомогою стандартного ортодонтичного еластика 8 з'єднують кнопку 7 з однією з петель ряду дротяних петель 4 таким чином, щоб еластик перекидався через одну, дві або три петлі в залежності від необхідного вектора сили. Витягування ретенованого зуба відбувається за рахунок пружної сили ортодонтичного еластика. Таким чином, конструкція апарату дозволяє переміщувати ретеноване ікло у вестибулярному, 1 UA 91736 U 5 10 15 20 медіальному й оральному напрямку залежно від клінічної ситуації та положення навколишніх анатомічних структур. Переваги даного апарату. Виконання опорної частини апарату з пластмаси забезпечує швидке звикання до апарату і запобігає розвитку гальванозу при наявності в порожнині рота інших металевих конструкцій. Знімна конструкція апарату полегшує гігієну порожнини рота і запобігає розвитку ускладнень: карієсу, клиноподібних дефектів і т.ін. Наявність гнутих дротяних кламерів Адамса гарантує надійну фіксацію і дозволяє використовувати як опори молочні моляри. Гнутий дротяний напівкруглий кламер створює додаткову опору і перешкоджає перекидному моменту. Наявність в базисі отвору для ретенованого ікла дозволяє створити ізольований простір для зуба та контролювати візуально процес переміщення при відкритому методі хірургічного розкриття. Ряд дротяних петель дає можливість змінювати вектор сили, що прикладається до ретенованого зуба залежно від взаємного розташування коронок і коренів оточуючих зубів, запобігаючи резорбції коренів сусідніх зубів і альвеолярної кістки. Перекидаючи еластик через різні петлі, можна змінювати напрямок тяги від 0° до 180°. Таким чином, здійснюється рух з поступальним і обертальним компонентом. При наявності в порожнині рота ретенованого зуба виготовляють апарат, для чого знімають відбитки зубних рядів, виготовляють діагностичні та робочі моделі. На моделі з воску моделюють базис апарату, з ортодонтичного дроту 0,8 мм діаметром виготовляють кламери, потім за загальноприйнятою технологією замінюють віск на пластмасу. Джерело інформації: 1. Україна, патент № 3319. 7А61С7/02, опубл. 15.11.2004, Бюл. № 11, 2004 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Апарат для витягування ретенованого зуба, який включає знімну опорну частину, опорні елементи, фіксатор ретенованого зуба у вигляді кнопки, еластичний елемент, що з'єднує гачок фіксатора ретенованого зуба й опору опорної частини, який відрізняється тим, що опорна частина виконана з пластмаси та має отвір для ретенованого зуба, додатково оснащена рядком гнутих дротових петель для кріплення еластичного елемента, а як опорні елементи використані гнуті напівкруглі кламери й кламери Адамса. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
