Пристрій для зубної нитки floss4u

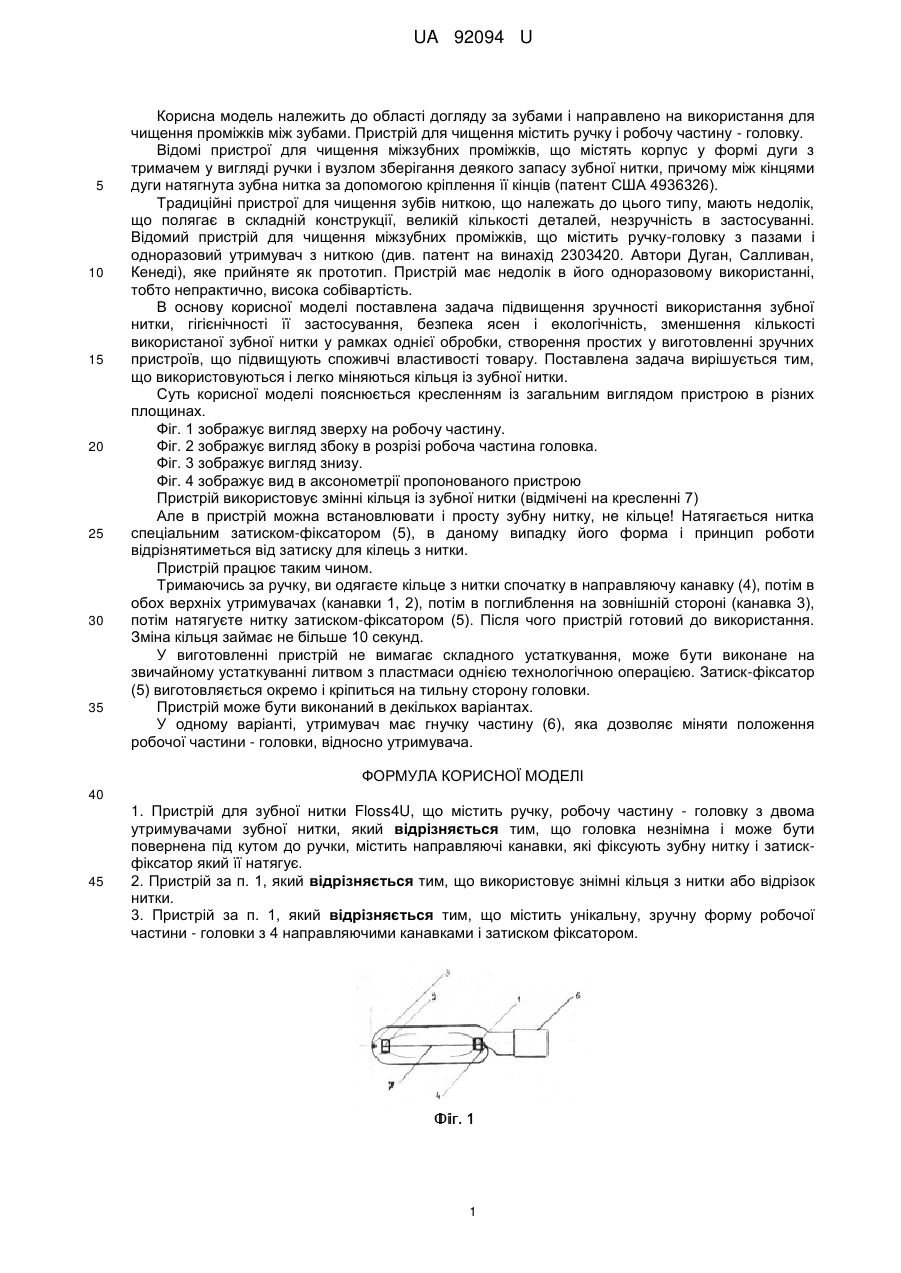

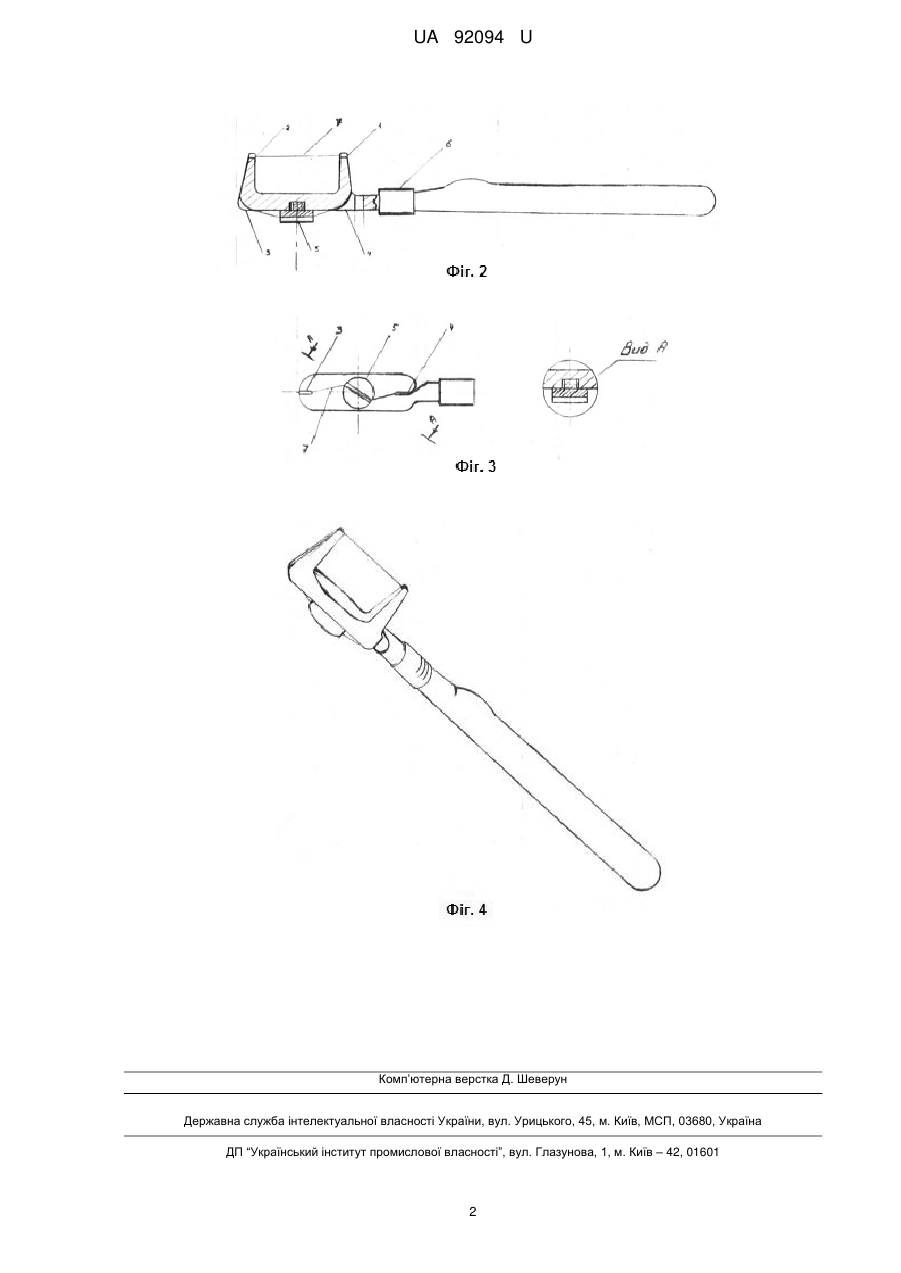

Реферат: UA 92094 U UA 92094 U 5 10 15 20 25 30 35 Корисна модель належить до області догляду за зубами і направлено на використання для чищення проміжків між зубами. Пристрій для чищення містить ручку і робочу частину - головку. Відомі пристрої для чищення міжзубних проміжків, що містять корпус у формі дуги з тримачем у вигляді ручки і вузлом зберігання деякого запасу зубної нитки, причому між кінцями дуги натягнута зубна нитка за допомогою кріплення її кінців (патент США 4936326). Традиційні пристрої для чищення зубів ниткою, що належать до цього типу, мають недолік, що полягає в складній конструкції, великій кількості деталей, незручність в застосуванні. Відомий пристрій для чищення міжзубних проміжків, що містить ручку-головку з пазами і одноразовий утримувач з ниткою (див. патент на винахід 2303420. Автори Дуган, Салливан, Кенеді), яке прийняте як прототип. Пристрій має недолік в його одноразовому використанні, тобто непрактично, висока собівартість. В основу корисної моделі поставлена задача підвищення зручності використання зубної нитки, гігієнічності її застосування, безпека ясен і екологічність, зменшення кількості використаної зубної нитки у рамках однієї обробки, створення простих у виготовленні зручних пристроїв, що підвищують споживчі властивості товару. Поставлена задача вирішується тим, що використовуються і легко міняються кільця із зубної нитки. Суть корисної моделі пояснюється кресленням із загальним виглядом пристрою в різних площинах. Фіг. 1 зображує вигляд зверху на робочу частину. Фіг. 2 зображує вигляд збоку в розрізі робоча частина головка. Фіг. 3 зображує вигляд знизу. Фіг. 4 зображує вид в аксонометрії пропонованого пристрою Пристрій використовує змінні кільця із зубної нитки (відмічені на кресленні 7) Але в пристрій можна встановлювати і просту зубну нитку, не кільце! Натягається нитка спеціальним затиском-фіксатором (5), в даному випадку його форма і принцип роботи відрізнятиметься від затиску для кілець з нитки. Пристрій працює таким чином. Тримаючись за ручку, ви одягаєте кільце з нитки спочатку в направляючу канавку (4), потім в обох верхніх утримувачах (канавки 1, 2), потім в поглиблення на зовнішній стороні (канавка 3), потім натягуєте нитку затиском-фіксатором (5). Після чого пристрій готовий до використання. Зміна кільця займає не більше 10 секунд. У виготовленні пристрій не вимагає складного устаткування, може бути виконане на звичайному устаткуванні литвом з пластмаси однією технологічною операцією. Затиск-фіксатор (5) виготовляється окремо і кріпиться на тильну сторону головки. Пристрій може бути виконаний в декількох варіантах. У одному варіанті, утримувач має гнучку частину (6), яка дозволяє міняти положення робочої частини - головки, відносно утримувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пристрій для зубної нитки Floss4U, що містить ручку, робочу частину - головку з двома утримувачами зубної нитки, який відрізняється тим, що головка незнімна і може бути повернена під кутом до ручки, містить направляючі канавки, які фіксують зубну нитку і затискфіксатор який її натягує. 2. Пристрій за п. 1, який відрізняється тим, що використовує знімні кільця з нитки або відрізок нитки. 3. Пристрій за п. 1, який відрізняється тим, що містить унікальну, зручну форму робочої частини - головки з 4 направляючими канавками і затиском фіксатором. 1 UA 92094 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
