П’єзоелектричний трансформатор

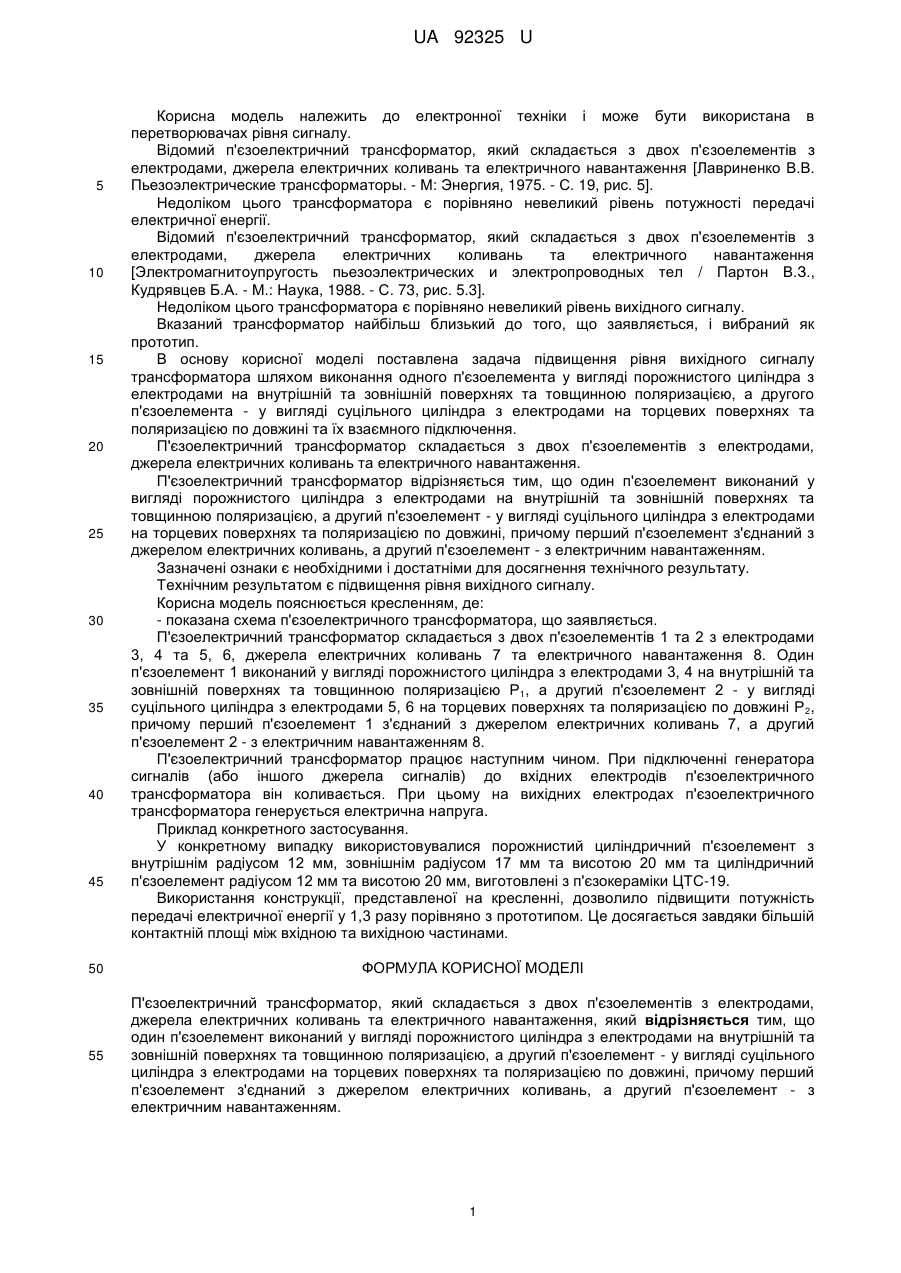

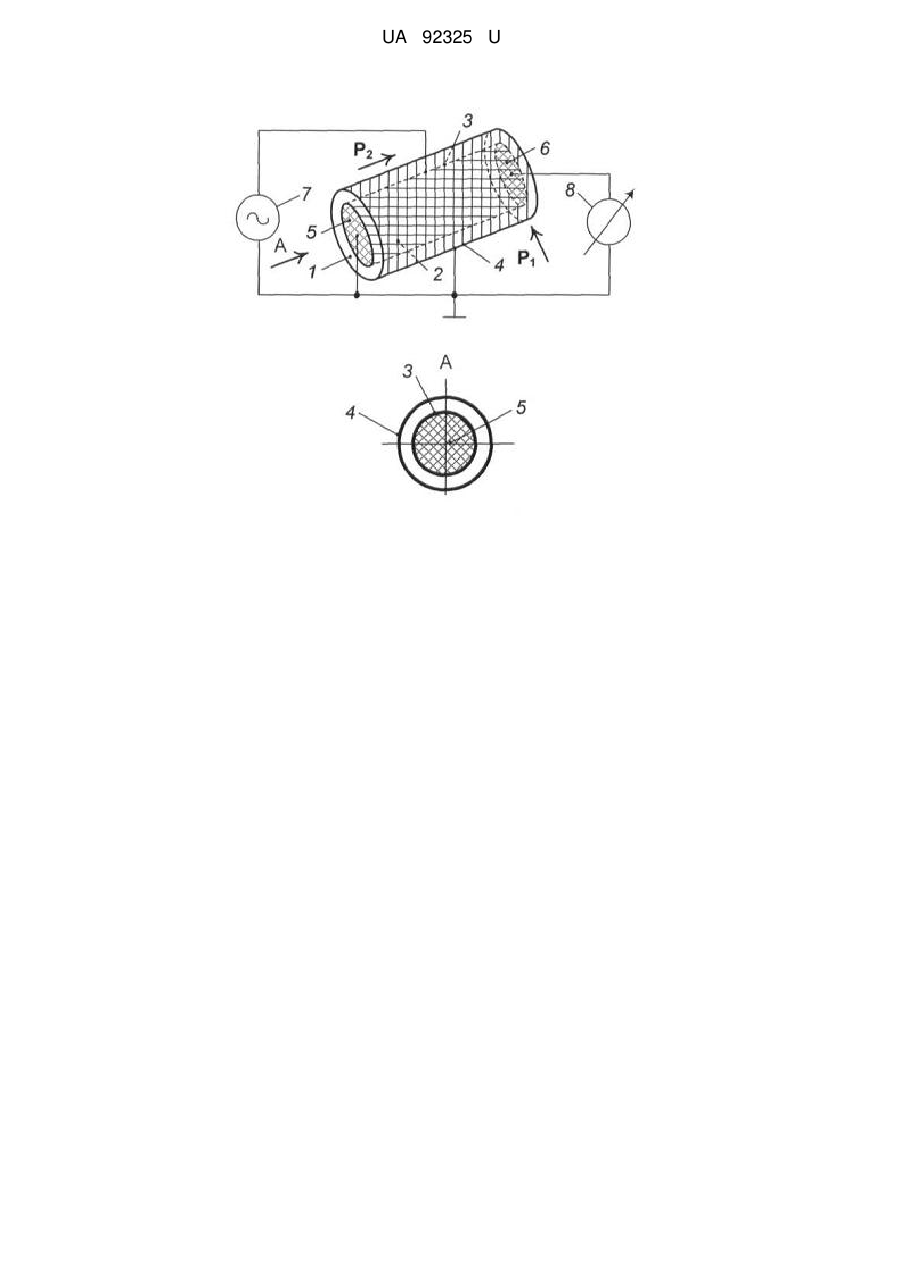

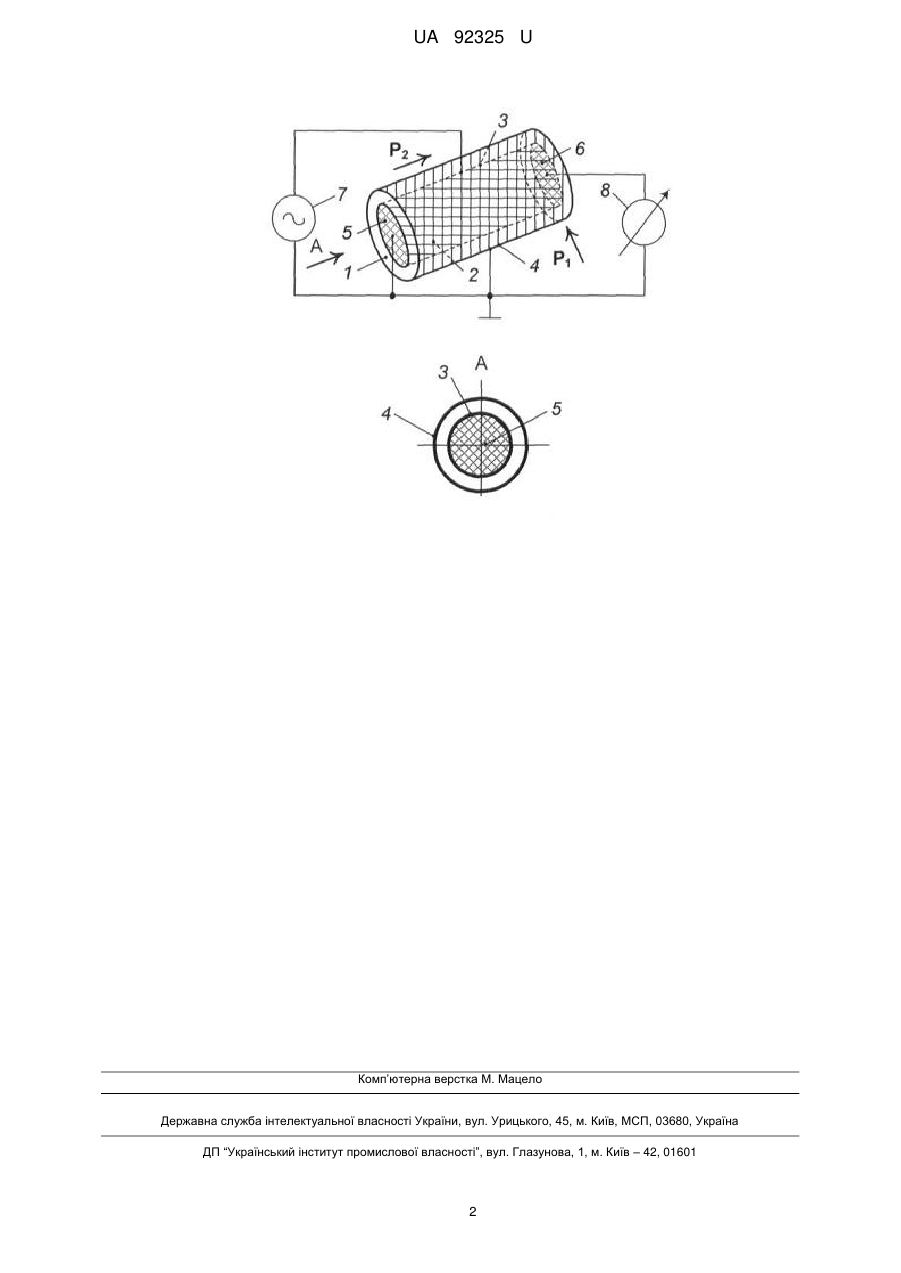

Реферат: П'єзоелектричний трансформатор складається з двох п'єзоелементів з електродами, джерела електричних коливань та електричного навантаження. Один п'єзоелемент виконаний у вигляді порожнистого циліндра з електродами на внутрішній та зовнішній поверхнях та товщинною поляризацією, а другий п'єзоелемент - у вигляді суцільного циліндра з електродами на торцевих поверхнях та поляризацією по довжині, причому перший п'єзоелемент з'єднаний з джерелом електричних коливань, а другий п'єзоелемент - з електричним навантаженням. UA 92325 U (54) П'ЄЗОЕЛЕКТРИЧНИЙ ТРАНСФОРМАТОР UA 92325 U UA 92325 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електронної техніки і може бути використана в перетворювачах рівня сигналу. Відомий п'єзоелектричний трансформатор, який складається з двох п'єзоелементів з електродами, джерела електричних коливань та електричного навантаження [Лавриненко В.В. Пьезоэлектрические трансформаторы. - М: Энергия, 1975. - С. 19, рис. 5]. Недоліком цього трансформатора є порівняно невеликий рівень потужності передачі електричної енергії. Відомий п'єзоелектричний трансформатор, який складається з двох п'єзоелементів з електродами, джерела електричних коливань та електричного навантаження [Электромагнитоупругость пьезоэлектрических и электропроводных тел / Партон В.З., Кудрявцев Б.А. - М.: Наука, 1988. - С. 73, рис. 5.3]. Недоліком цього трансформатора є порівняно невеликий рівень вихідного сигналу. Вказаний трансформатор найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу трансформатора шляхом виконання одного п'єзоелемента у вигляді порожнистого циліндра з електродами на внутрішній та зовнішній поверхнях та товщинною поляризацією, а другого п'єзоелемента - у вигляді суцільного циліндра з електродами на торцевих поверхнях та поляризацією по довжині та їх взаємного підключення. П'єзоелектричний трансформатор складається з двох п'єзоелементів з електродами, джерела електричних коливань та електричного навантаження. П'єзоелектричний трансформатор відрізняється тим, що один п'єзоелемент виконаний у вигляді порожнистого циліндра з електродами на внутрішній та зовнішній поверхнях та товщинною поляризацією, а другий п'єзоелемент - у вигляді суцільного циліндра з електродами на торцевих поверхнях та поляризацією по довжині, причому перший п'єзоелемент з'єднаний з джерелом електричних коливань, а другий п'єзоелемент - з електричним навантаженням. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу. Корисна модель пояснюється кресленням, де: - показана схема п'єзоелектричного трансформатора, що заявляється. П'єзоелектричний трансформатор складається з двох п'єзоелементів 1 та 2 з електродами 3, 4 та 5, 6, джерела електричних коливань 7 та електричного навантаження 8. Один п'єзоелемент 1 виконаний у вигляді порожнистого циліндра з електродами 3, 4 на внутрішній та зовнішній поверхнях та товщинною поляризацією Р1, а другий п'єзоелемент 2 - у вигляді суцільного циліндра з електродами 5, 6 на торцевих поверхнях та поляризацією по довжині Р 2, причому перший п'єзоелемент 1 з'єднаний з джерелом електричних коливань 7, а другий п'єзоелемент 2 - з електричним навантаженням 8. П'єзоелектричний трансформатор працює наступним чином. При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного застосування. У конкретному випадку використовувалися порожнистий циліндричний п'єзоелемент з внутрішнім радіусом 12 мм, зовнішнім радіусом 17 мм та висотою 20 мм та циліндричний п'єзоелемент радіусом 12 мм та висотою 20 мм, виготовлені з п'єзокераміки ЦТС-19. Використання конструкції, представленої на кресленні, дозволило підвищити потужність передачі електричної енергії у 1,3 разу порівняно з прототипом. Це досягається завдяки більшій контактній площі між вхідною та вихідною частинами. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 П'єзоелектричний трансформатор, який складається з двох п'єзоелементів з електродами, джерела електричних коливань та електричного навантаження, який відрізняється тим, що один п'єзоелемент виконаний у вигляді порожнистого циліндра з електродами на внутрішній та зовнішній поверхнях та товщинною поляризацією, а другий п'єзоелемент - у вигляді суцільного циліндра з електродами на торцевих поверхнях та поляризацією по довжині, причому перший п'єзоелемент з'єднаний з джерелом електричних коливань, а другий п'єзоелемент - з електричним навантаженням. 1 UA 92325 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
