Одноразова портативна зубна щітка

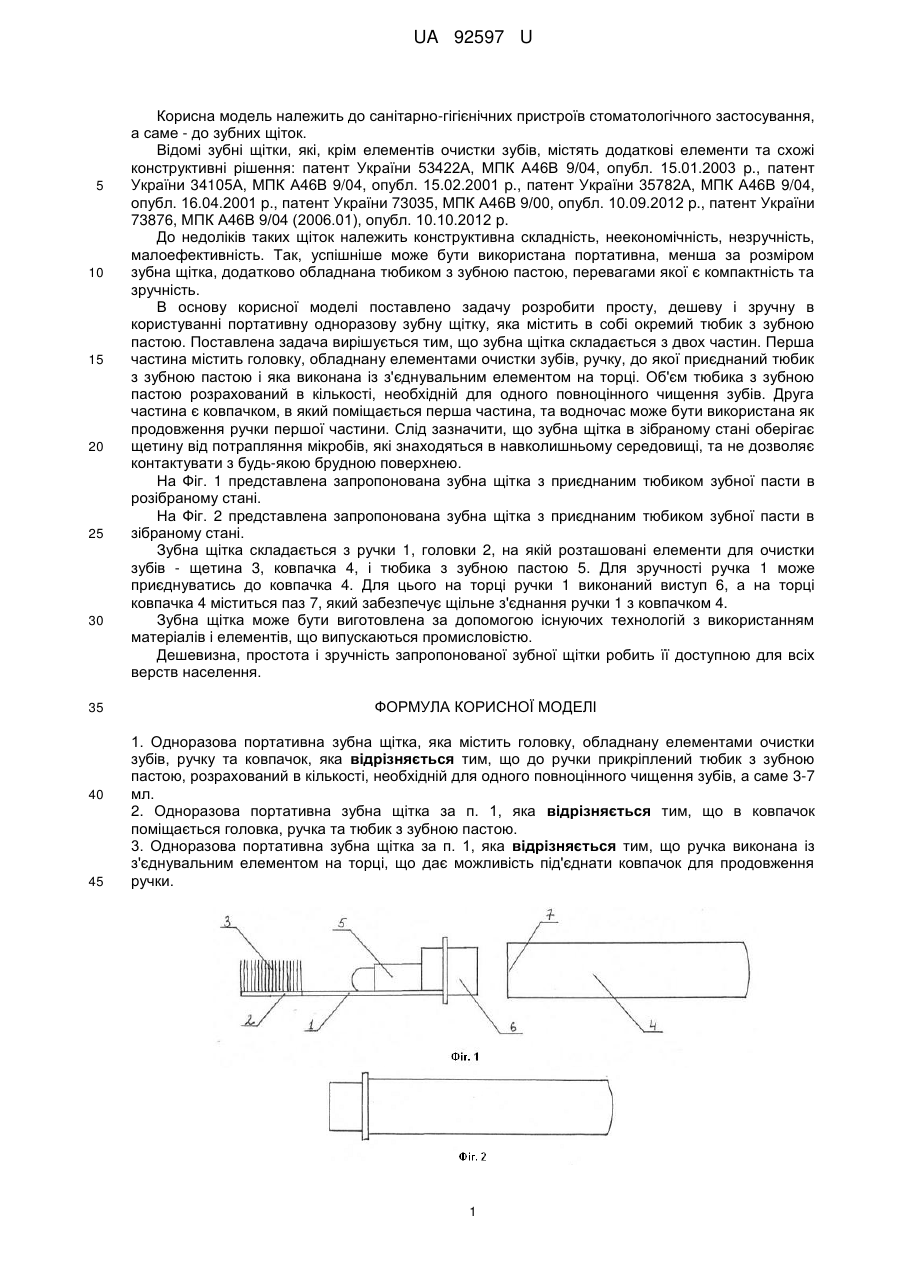

Реферат: UA 92597 U UA 92597 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до санітарно-гігієнічних пристроїв стоматологічного застосування, а саме - до зубних щіток. Відомі зубні щітки, які, крім елементів очистки зубів, містять додаткові елементи та схожі конструктивні рішення: патент України 53422А, МПК А46В 9/04, опубл. 15.01.2003 p., патент України 34105А, МПК А46В 9/04, опубл. 15.02.2001 p., патент України 35782А, МПК А46В 9/04, опубл. 16.04.2001 p., патент України 73035, МПК А46В 9/00, опубл. 10.09.2012 p., патент України 73876, МПК А46В 9/04 (2006.01), опубл. 10.10.2012 p. До недоліків таких щіток належить конструктивна складність, неекономічність, незручність, малоефективність. Так, успішніше може бути використана портативна, менша за розміром зубна щітка, додатково обладнана тюбиком з зубною пастою, перевагами якої є компактність та зручність. В основу корисної моделі поставлено задачу розробити просту, дешеву і зручну в користуванні портативну одноразову зубну щітку, яка містить в собі окремий тюбик з зубною пастою. Поставлена задача вирішується тим, що зубна щітка складається з двох частин. Перша частина містить головку, обладнану елементами очистки зубів, ручку, до якої приєднаний тюбик з зубною пастою і яка виконана із з'єднувальним елементом на торці. Об'єм тюбика з зубною пастою розрахований в кількості, необхідній для одного повноцінного чищення зубів. Друга частина є ковпачком, в який поміщається перша частина, та водночас може бути використана як продовження ручки першої частини. Слід зазначити, що зубна щітка в зібраному стані оберігає щетину від потрапляння мікробів, які знаходяться в навколишньому середовищі, та не дозволяє контактувати з будь-якою брудною поверхнею. На Фіг. 1 представлена запропонована зубна щітка з приєднаним тюбиком зубної пасти в розібраному стані. На Фіг. 2 представлена запропонована зубна щітка з приєднаним тюбиком зубної пасти в зібраному стані. Зубна щітка складається з ручки 1, головки 2, на якій розташовані елементи для очистки зубів - щетина 3, ковпачка 4, і тюбика з зубною пастою 5. Для зручності ручка 1 може приєднуватись до ковпачка 4. Для цього на торці ручки 1 виконаний виступ 6, а на торці ковпачка 4 міститься паз 7, який забезпечує щільне з'єднання ручки 1 з ковпачком 4. Зубна щітка може бути виготовлена за допомогою існуючих технологій з використанням матеріалів і елементів, що випускаються промисловістю. Дешевизна, простота і зручність запропонованої зубної щітки робить її доступною для всіх верств населення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Одноразова портативна зубна щітка, яка містить головку, обладнану елементами очистки зубів, ручку та ковпачок, яка відрізняється тим, що до ручки прикріплений тюбик з зубною пастою, розрахований в кількості, необхідній для одного повноцінного чищення зубів, а саме 3-7 мл. 2. Одноразова портативна зубна щітка за п. 1, яка відрізняється тим, що в ковпачок поміщається головка, ручка та тюбик з зубною пастою. 3. Одноразова портативна зубна щітка за п. 1, яка відрізняється тим, що ручка виконана із з'єднувальним елементом на торці, що дає можливість під'єднати ковпачок для продовження ручки. 1 UA 92597 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
