Одноразова зубна щітка “vital-fi”

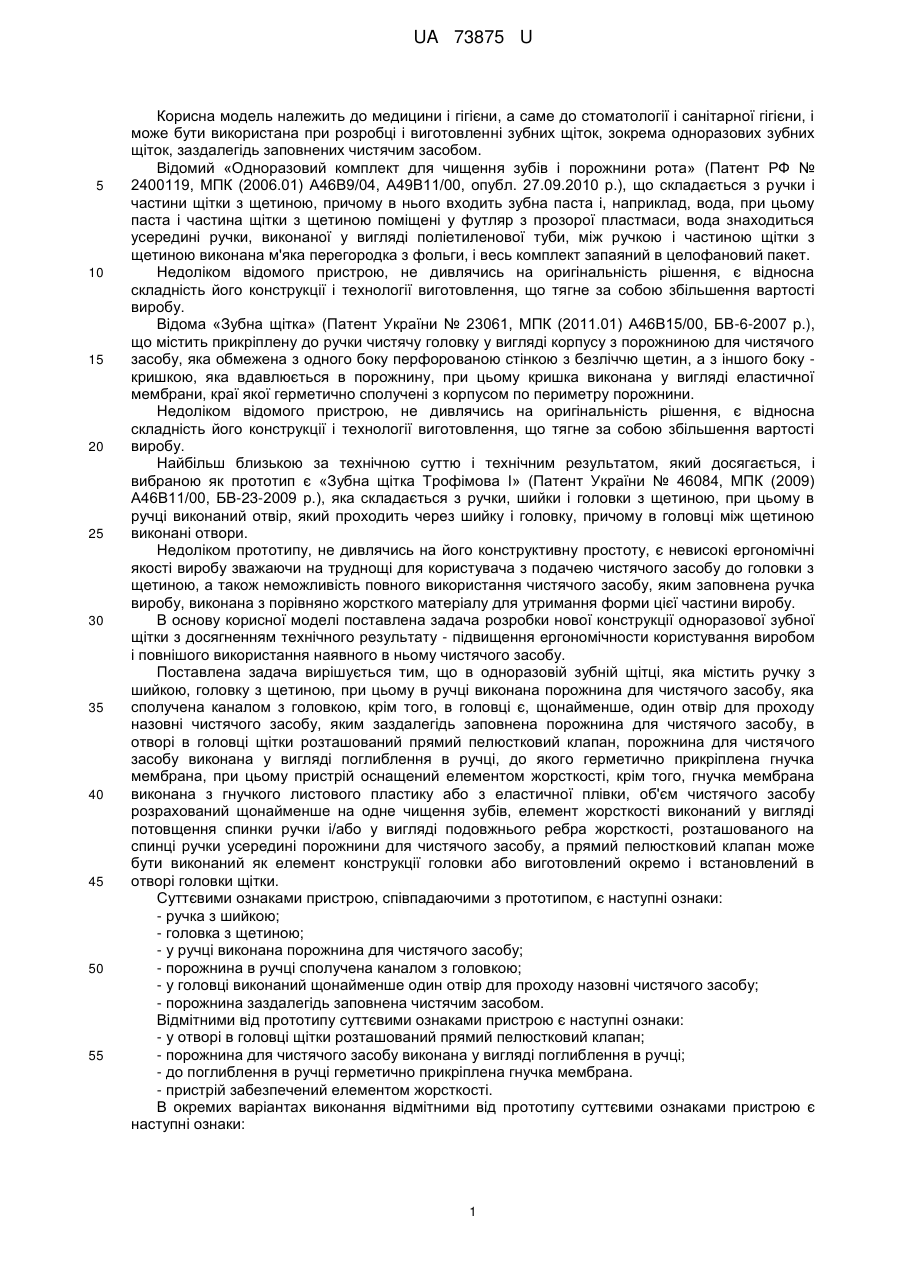

Реферат: Одноразова зубна щітка містить ручку з шийкою, головку з щетиною. В ручці виконана порожнина для чистячого засобу, яка сполучена каналом з головкою В головці є щонайменше один отвір для проходу назовні чистячого засобу, яким заздалегідь заповнена порожнина для чистячого засобу. В отворі в головці щітки з боку щетини розташований прямий пелюстковий клапан, порожнина для чистячого засобу виконана у вигляді поглиблення в ручці, до якого герметично прикріплена гнучка мембрана. Пристрій оснащений елементом жорсткості. UA 73875 U (54) ОДНОРАЗОВА ЗУБНА ЩІТКА "VITAL-FI" UA 73875 U UA 73875 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини і гігієни, а саме до стоматології і санітарної гігієни, і може бути використана при розробці і виготовленні зубних щіток, зокрема одноразових зубних щіток, заздалегідь заповнених чистячим засобом. Відомий «Одноразовий комплект для чищення зубів і порожнини рота» (Патент РФ № 2400119, МПК (2006.01) А46В9/04, А49В11/00, опубл. 27.09.2010 p.), що складається з ручки і частини щітки з щетиною, причому в нього входить зубна паста і, наприклад, вода, при цьому паста і частина щітки з щетиною поміщені у футляр з прозорої пластмаси, вода знаходиться усередині ручки, виконаної у вигляді поліетиленової туби, між ручкою і частиною щітки з щетиною виконана м'яка перегородка з фольги, і весь комплект запаяний в целофановий пакет. Недоліком відомого пристрою, не дивлячись на оригінальність рішення, є відносна складність його конструкції і технології виготовлення, що тягне за собою збільшення вартості виробу. Відома «Зубна щітка» (Патент України № 23061, МПК (2011.01) А46В15/00, БВ-6-2007 p.), що містить прикріплену до ручки чистячу головку у вигляді корпусу з порожниною для чистячого засобу, яка обмежена з одного боку перфорованою стінкою з безліччю щетин, а з іншого боку кришкою, яка вдавлюється в порожнину, при цьому кришка виконана у вигляді еластичної мембрани, краї якої герметично сполучені з корпусом по периметру порожнини. Недоліком відомого пристрою, не дивлячись на оригінальність рішення, є відносна складність його конструкції і технології виготовлення, що тягне за собою збільшення вартості виробу. Найбільш близькою за технічною суттю і технічним результатом, який досягається, і вибраною як прототип є «Зубна щітка Трофімова І» (Патент України № 46084, МПК (2009) А46В11/00, БВ-23-2009 p.), яка складається з ручки, шийки і головки з щетиною, при цьому в ручці виконаний отвір, який проходить через шийку і головку, причому в головці між щетиною виконані отвори. Недоліком прототипу, не дивлячись на його конструктивну простоту, є невисокі ергономічні якості виробу зважаючи на труднощі для користувача з подачею чистячого засобу до головки з щетиною, а також неможливість повного використання чистячого засобу, яким заповнена ручка виробу, виконана з порівняно жорсткого матеріалу для утримання форми цієї частини виробу. В основу корисної моделі поставлена задача розробки нової конструкції одноразової зубної щітки з досягненням технічного результату - підвищення ергономічности користування виробом і повнішого використання наявного в ньому чистячого засобу. Поставлена задача вирішується тим, що в одноразовій зубній щітці, яка містить ручку з шийкою, головку з щетиною, при цьому в ручці виконана порожнина для чистячого засобу, яка сполучена каналом з головкою, крім того, в головці є, щонайменше, один отвір для проходу назовні чистячого засобу, яким заздалегідь заповнена порожнина для чистячого засобу, в отворі в головці щітки розташований прямий пелюстковий клапан, порожнина для чистячого засобу виконана у вигляді поглиблення в ручці, до якого герметично прикріплена гнучка мембрана, при цьому пристрій оснащений елементом жорсткості, крім того, гнучка мембрана виконана з гнучкого листового пластику або з еластичної плівки, об'єм чистячого засобу розрахований щонайменше на одне чищення зубів, елемент жорсткості виконаний у вигляді потовщення спинки ручки і/або у вигляді подовжнього ребра жорсткості, розташованого на спинці ручки усередині порожнини для чистячого засобу, а прямий пелюстковий клапан може бути виконаний як елемент конструкції головки або виготовлений окремо і встановлений в отворі головки щітки. Суттєвими ознаками пристрою, співпадаючими з прототипом, є наступні ознаки: - ручка з шийкою; - головка з щетиною; - у ручці виконана порожнина для чистячого засобу; - порожнина в ручці сполучена каналом з головкою; - у головці виконаний щонайменше один отвір для проходу назовні чистячого засобу; - порожнина заздалегідь заповнена чистячим засобом. Відмітними від прототипу суттєвими ознаками пристрою є наступні ознаки: - у отворі в головці щітки розташований прямий пелюстковий клапан; - порожнина для чистячого засобу виконана у вигляді поглиблення в ручці; - до поглиблення в ручці герметично прикріплена гнучка мембрана. - пристрій забезпечений елементом жорсткості. В окремих варіантах виконання відмітними від прототипу суттєвими ознаками пристрою є наступні ознаки: 1 UA 73875 U 5 10 15 20 25 30 35 40 45 50 55 60 - гнучка мембрана виконана з гнучкого листового пластику або гнучка мембрана виконана з еластичної плівки; - об'єм чистячого засобу розрахований щонайменше на одне чищення зубів; - елемент жорсткості виконаний у вигляді потовщення спинки ручки і/або у вигляді подовжнього ребра жорсткості, розташованого на спинці ручки усередині порожнини для чистячого засобу; - прямий пелюстковий клапан може бути виконаний як елемент конструкції головки або виготовлений окремо і встановлений в отворі головки щітки. Між суттєвими ознаками технічного рішення, що заявляється, і технічним результатом, який досягається за їх допомогою, існує наступний причинно-наслідковий зв'язок. Досягнення вказаного вище технічного результату - підвищення ергономічності користування виробом і повнішого використання наявного в ньому чистячого засобу - можливо тільки при реалізації всіх суттєвих ознак корисної моделі, за відсутності будь-якого з них досягнення технічного результату неможливе. Наприклад, якщо порожнина для чистячого засобу виконана у вигляді поглиблення в ручці, до якого герметично прикріплена гнучка мембрана, то: - по-перше, впливаючі на гнучку мембрану, користувач легко, без зайвих зусиль, видавлює чистячий засіб на щетину головки зубної щітки; - по-друге, користувач досить просто і легко може використовувати повністю весь об'єм чистячого засобу, який знаходиться в ручці зубної щітки. І нарешті, при заповненні порожнини чистячим засобом в об'ємі, що перевищує об'єм чистячого засобу для одного чищення зубів, користувач має можливість неодноразового чищення зубів цією ж зубною щіткою. У отворі в головці щітки розташований прямий пелюстковий клапан, що дозволяє виключити мимовільний вихід чистячого засобу і засихання його в отворі головки щітки. Наявність елемента жорсткості, виконаного у вигляді потовщення спинки ручки і/або у вигляді подовжнього ребра жорсткості, розташованого на спинці ручки усередині порожнини для чистячого засобу, дозволяє користувачеві зручно користуватися щіткою як повністю заповненою чистячим засобом, так і на останній дозі чистячого засобу. Можливість здійснення корисної моделі, що заявляється, підтверджується описом її практичної реалізації, що приводиться нижче, і ілюструється кресленням. На фіг. 1 зображена одноразова зубна щітка (розріз) з трьома отворами і прямими пелюстковими клапанами, розташованими з боку щетини; на фіг.2 - те ж, що на фіг. 1, з двома отворами. Одноразова зубна щітка, що заявляється, 1 містить ручку 2 з шийкою 3, головку 4 з щетиною 5. У ручці 2 виконана порожнина 6 для чистячого засобу, яка сполучена каналом 7 з головкою 4. У головці 4 виконано щонайменше один отвір 8 для проходу назовні чистячого засобу, яким заздалегідь заповнена порожнина 6. Порожнина 6 для чистячого засобу виконана у вигляді поглиблення 9 в ручці 2, до якого герметично прикріплена гнучка мембрана 10. Гнучка мембрана 10 може бути виконана з гнучкого листового пластику або з еластичної плівки. Габарити порожнини 6 для чистячого засобу розраховані на об'єм чистячого засобу щонайменше на одне чищення зубів. Пристрій оснащений елементом жорсткості 11, який може бути виконаний у вигляді потовщення спинки 12 ручок 2 і/або у вигляді подовжнього ребра жорсткості (умовно не показано), розташованого на спинці 12 ручок 2 усередині порожнини 6 для чистячого засобу. У головці 4 може бути виконане одне або декілька отворів 8 для проходу назовні чистячого засобу, в кожному з яких розташований прямий пелюстковий клапан 13, який може бути виконаний як елемент конструкції головки 4 або виготовлений окремо і встановлений в отворі 8 головок 4 щітки 1. Використання виробу відбувається таким чином. Користувач бере зубну щітку 1 в руку і великим пальцем натискає на гнучку мембрану 11, що внаслідок чого чистячий засіб, наприклад зубна паста або гель, видавлюється через канал 7 і отвори 8 і прямі пелюсткові клапани 13 назовні головки 4 з щетиною 5. Далі користувач чистить зуби і: - якщо габарити порожнини 6 для чистячого засобу розраховані на об'єм чистячого засобу для одного чищення зубів, то після чищення користувач викидає зубну щітку 1; 2 UA 73875 U 5 10 - якщо габарити порожнини 6 для чистячого засобу перевищують об'єм чистячого засобу для одного чищення зубів, то після чищення користувач акуратно зберігає зубну щітку 1 до наступного чищення зубів, наприклад, за допомогою додаткового ковпачка (умовно не показаний), який надягає на головку 4. Крім того, можливе зберігання зубної щітки 1 в оригінальній блистерній упаковці (умовно не показана), яка виконана з можливістю багатократного використання, наприклад, що складається з двох половинок, що роз'ємно скріпляють один з одним будь-яким відомим способом. Використання одноразової зубної щітки нової конструкції забезпечує підвищення эргономічності користування виробом і повнішого використання наявного в ній чистячого засобу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Одноразова зубна щітка, що містить ручку з шийкою, головку з щетиною, при цьому в ручці виконана порожнина для чистячого засобу, яка сполучена каналом з головкою, крім того, в головці є щонайменше один отвір для проходу назовні чистячого засобу, яким заздалегідь заповнена порожнина для чистячого засобу, яка відрізняється тим, що в отворі в головці щітки з боку щетини розташований прямий пелюстковий клапан, порожнина для чистячого засобу виконана у вигляді поглиблення в ручці, до якого герметично прикріплена гнучка мембрана, при цьому пристрій оснащений елементом жорсткості. 2. Одноразова зубна щітка за п. 1, яка відрізняється тим, що гнучка мембрана виконана з гнучкого листового пластику або з еластичної плівки. 3. Одноразова зубна щітка за п. 1, яка відрізняється тим, що об'єм чистячого засобу розрахований щонайменше на одне чищення зубів. 4. Одноразова зубна щітка за п. 1, яка відрізняється тим, що елемент жорсткості виконаний у вигляді потовщення спинки ручки і/або у вигляді подовжнього ребра жорсткості, розташованого на спинці ручки усередині порожнини для чистячого засобу. 5. Одноразова зубна щітка за п. 1, яка відрізняється тим, що прямий пелюстковий клапан може бути виконаний як елемент конструкції головки або виготовлений окремо і встановлений в отворі головки щітки. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
