Спосіб визначення характеристик стійкості детонаторів до удару

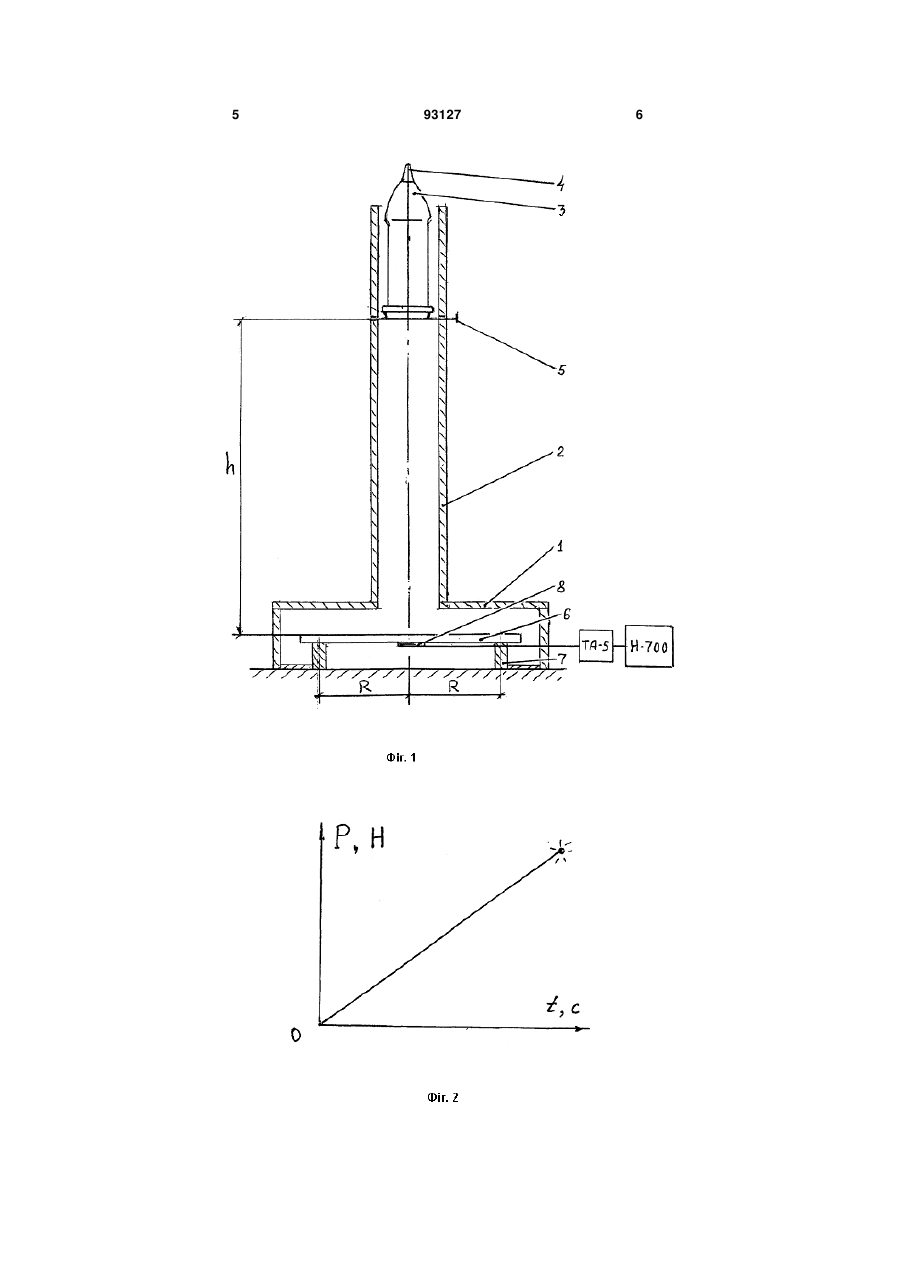

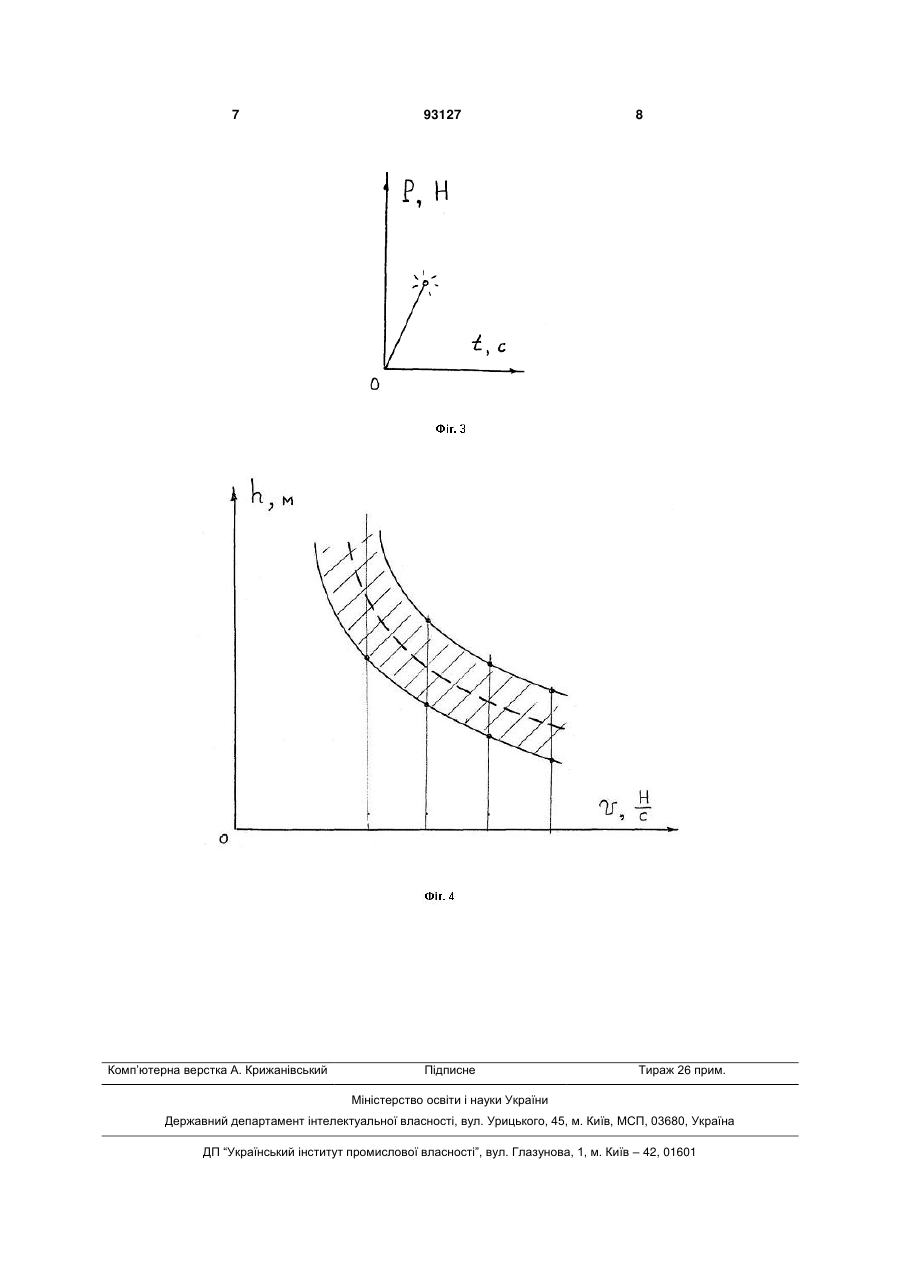

1. Спосіб визначення характеристик стійкості детонаторів до удару, згідно з яким детонатор в 3 них навантажень, котрі можуть виникати в реальних умовах експлуатації. В конкретних формах здійснення способу варіацію швидкостей зростання ударного навантаження забезпечують упором змінної жорсткості, виконаним у вигляді пружної плити і набору кільцевих опор різного діаметра. Запропонований спосіб визначення характеристик стійкості детонаторів до удару пояснюється роботою відповідного пристрою, схему якого подано на Фіг.1. На Фіг.2, 3 умовно зображені осцилограми процесів ударного навантаження детонатора при двох значеннях швидкості зростання навантаження. Фіг.4 дає уяву про динамічну ударну характеристику детонатора. Пристрій містить укріплену на основі 1 направляючу трубу 2 для снаряда 3 (з інертним спорядженням), в який укручено підривник 4 з детонатором. Снаряд 3 можна встановлювати на певній висоті за допомогою заслонки 5. В нижній частині пристрою розміщено упор у вигляді сталевої плити 6, котра спирається на кільцеву опору 7. Процес ударного навантаження осцилографується за допомогою тензодатчика 8, підсилювача ТА-5 та осцилографа Н-700. Спосіб визначення характеристик стійкості детонаторів до удару здійснюється наступним чином. При випробуваннях снаряд 3 скидають з певної висоти на плиту 6. Внаслідок цього детонатор піддається удару з певною швидкістю зростання навантаження. Поступово висоту скидання снаряда збільшують і фіксують висоту скидання h, яка відповідає частості вибухів 50%. Подібні експери 93127 4 менти повторюють для низки швидкостей зростання ударного навантаження, при цьому варіація зазначених швидкостей досягається набором кільцевих опор різного радіуса R. Фіг.2, 3 ілюструють процеси ударного навантаження детонатора при двох значеннях жорсткості упора. В результаті випробувань згідно запропонованому способу отримують динамічну ударну характеристику детонатора (Фіг.4) як залежність висоти h скидання снаряда з частістю вибухів 50% від швидкості V зростання ударного навантаження. Ця характеристика нанесена пунктиром, а суцільні лінії обмежують поле спрацьовування детонатора, яке заштриховано. Отримана характеристика дозволяє прогнозувати стійкість детонатора з урахуванням швидкості підвищення ударного навантаження. Дане технічне рішення вносить більшу визначеність в ударні випробування детонаторів і цим підвищує достовірність отриманих результатів. Окрім цього, з'являється можливість оцінити вплив швидкості зростання навантаження при ударі на виникнення вибуху детонатора і розробити відповідні заходи, що збільшують безпеку робіт з підривниками. Джерела інформації 1. Горст А.Г. Пороха и взрывчатые вещества. М., Машиностроение, 1972, с. 121-123. Испытание капсюлей-детонаторов. 2. ГОСТ 4545-88. Вещества взрывчатые бризантные. Методы определения характеристик чувствительности к удару. 5 93127 6 7 Комп’ютерна верстка А. Крижанівський 93127 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
