Індикатор наявності вибухового пристрою в автомобілі

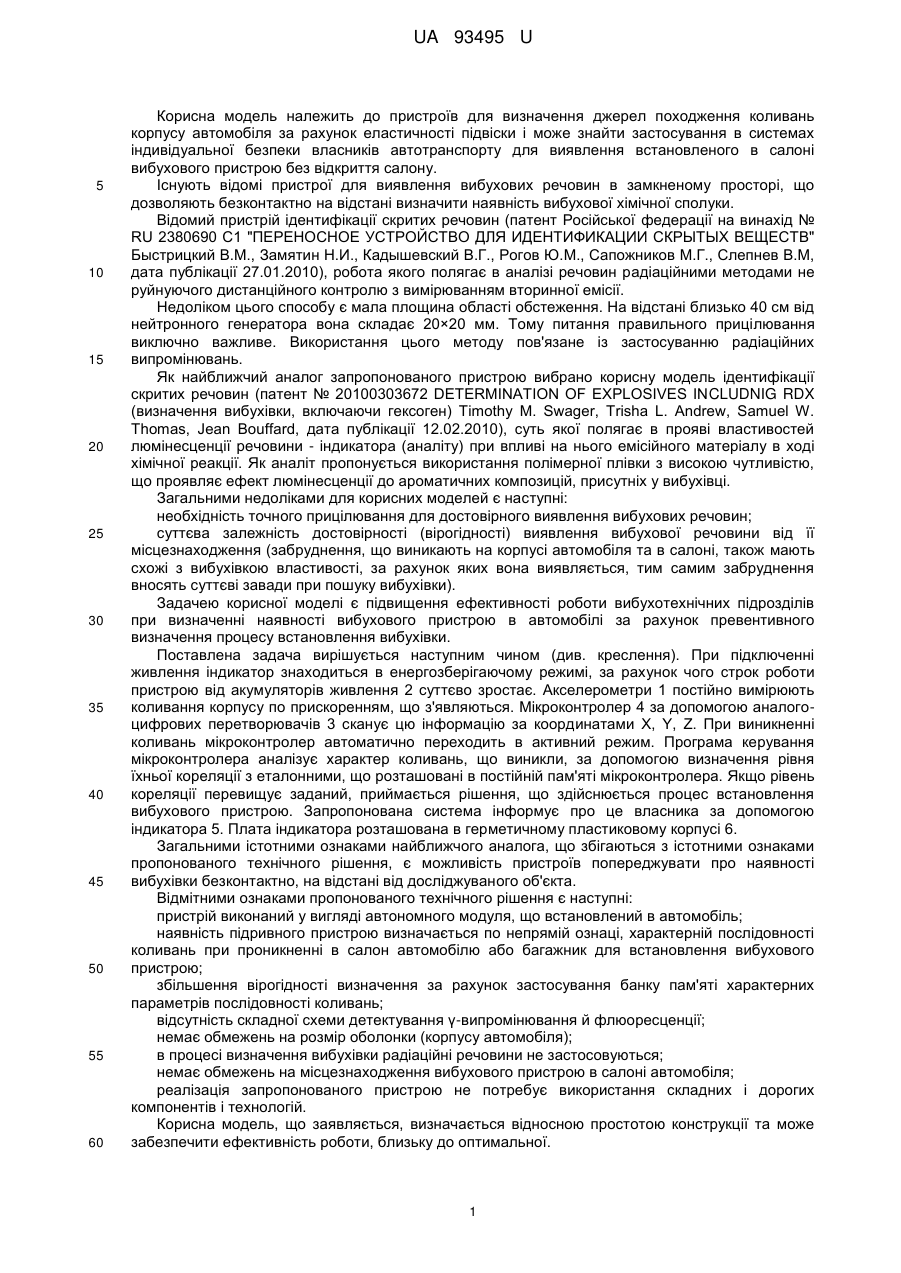

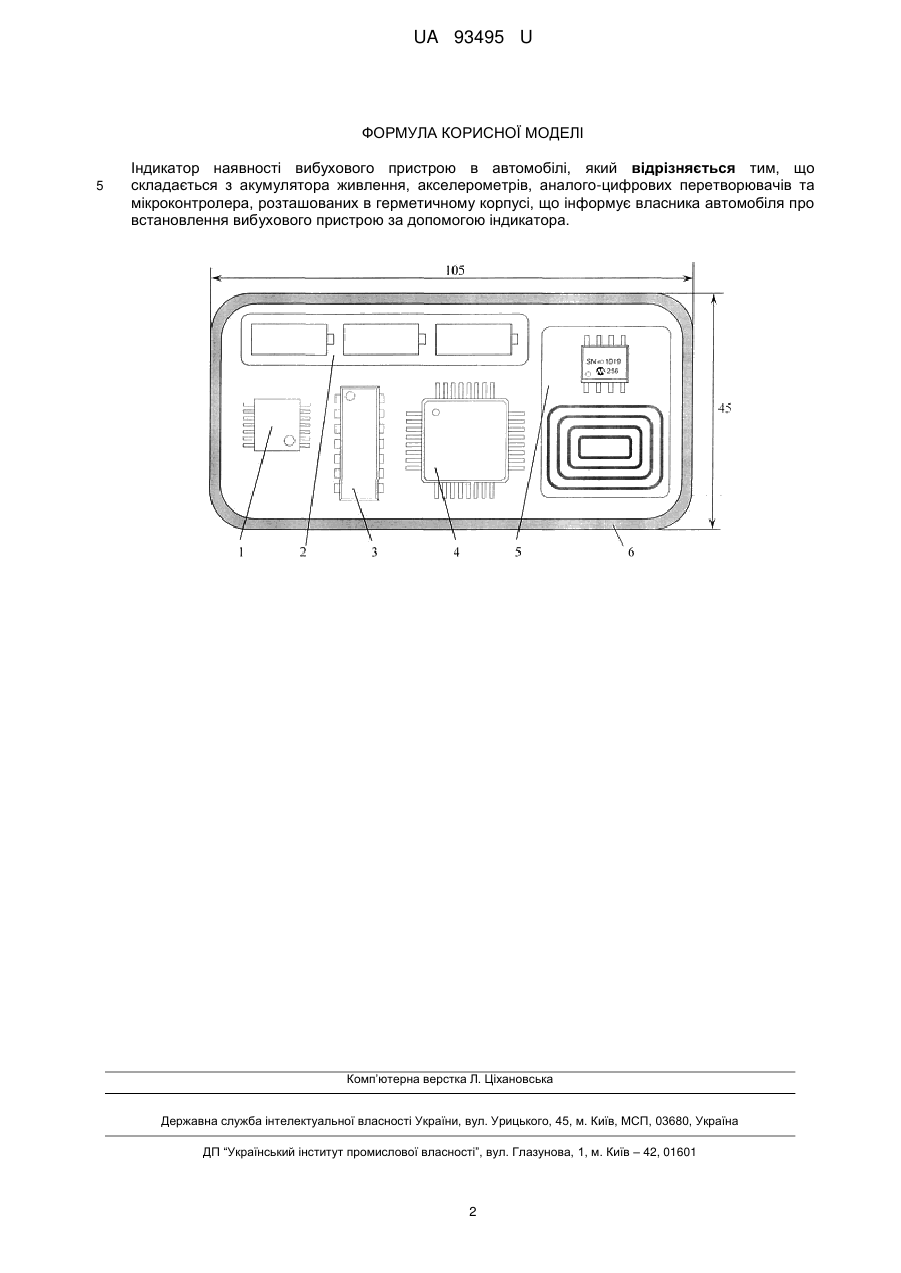

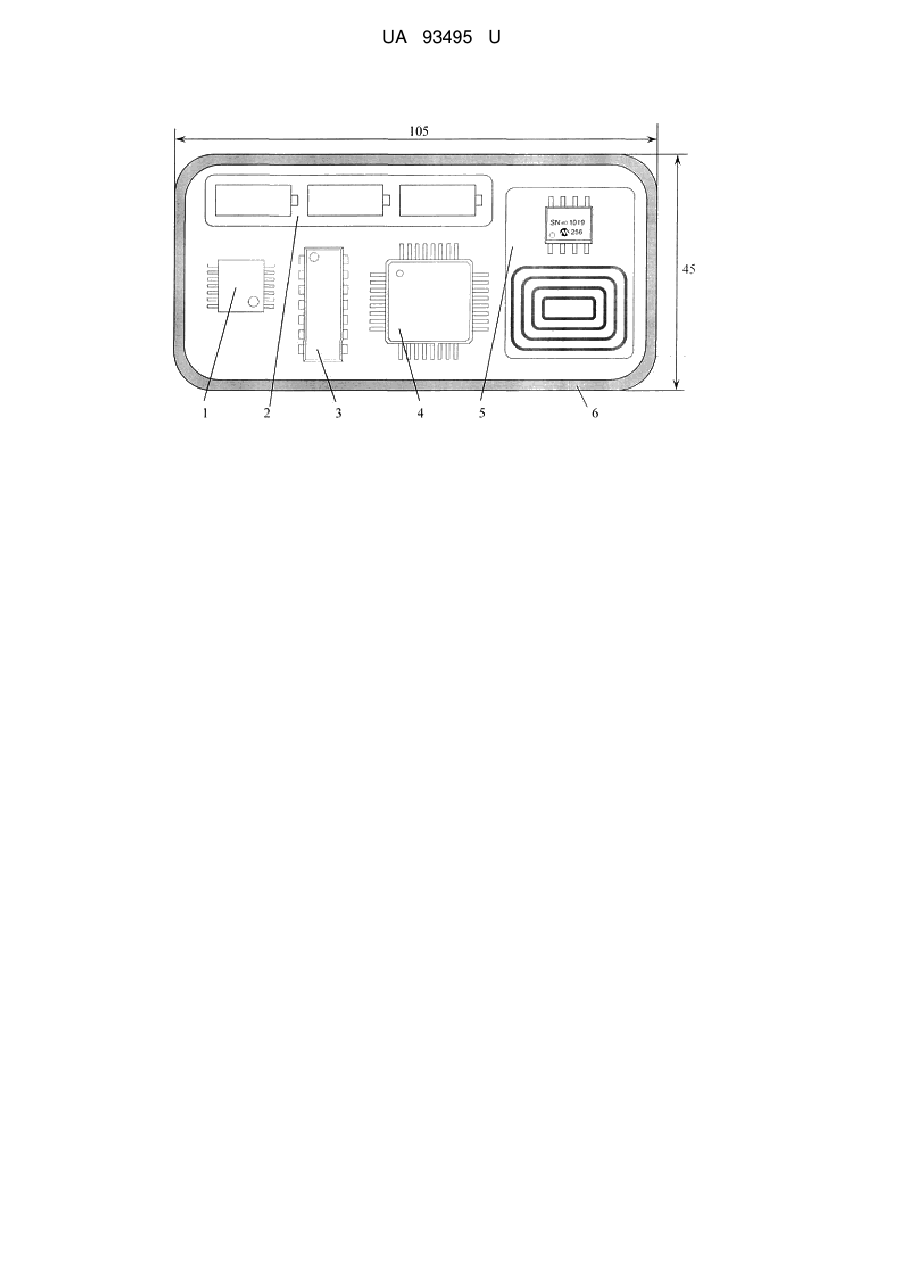

Реферат: Індикатор наявності вибухового пристрою в автомобілі складається з акумулятора живлення, акселерометрів, аналого-цифрових перетворювачів та мікроконтролера, розташованих в герметичному корпусі. UA 93495 U (12) UA 93495 U UA 93495 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для визначення джерел походження коливань корпусу автомобіля за рахунок еластичності підвіски і може знайти застосування в системах індивідуальної безпеки власників автотранспорту для виявлення встановленого в салоні вибухового пристрою без відкриття салону. Існують відомі пристрої для виявлення вибухових речовин в замкненому просторі, що дозволяють безконтактно на відстані визначити наявність вибухової хімічної сполуки. Відомий пристрій ідентифікації скритих речовин (патент Російської федерації на винахід № RU 2380690 С1 "ПЕРЕНОСНОЕ УСТРОЙСТВО ДЛЯ ИДЕНТИФИКАЦИИ СКРЫТЫХ ВЕЩЕСТВ" Быстрицкий В.М., Замятин Н.И., Кадышевский В.Г., Рогов Ю.М., Сапожников М.Г., Слепнев В.М, дата публікації 27.01.2010), робота якого полягає в аналізі речовин радіаційними методами не руйнуючого дистанційного контролю з вимірюванням вторинної емісії. Недоліком цього способу є мала площина області обстеження. На відстані близько 40 см від нейтронного генератора вона складає 20×20 мм. Тому питання правильного прицілювання виключно важливе. Використання цього методу пов'язане із застосуванню радіаційних випромінювань. Як найближчий аналог запропонованого пристрою вибрано корисну модель ідентифікації скритих речовин (патент № 20100303672 DETERMINATION OF EXPLOSIVES INCLUDNIG RDX (визначення вибухівки, включаючи гексоген) Timothy M. Swager, Trisha L. Andrew, Samuel W. Thomas, Jean Bouffard, дата публікації 12.02.2010), суть якої полягає в прояві властивостей люмінесценції речовини - індикатора (аналіту) при впливі на нього емісійного матеріалу в ході хімічної реакції. Як аналіт пропонується використання полімерної плівки з високою чутливістю, що проявляє ефект люмінесценції до ароматичних композицій, присутніх у вибухівці. Загальними недоліками для корисних моделей є наступні: необхідність точного прицілювання для достовірного виявлення вибухових речовин; суттєва залежність достовірності (вірогідності) виявлення вибухової речовини від її місцезнаходження (забруднення, що виникають на корпусі автомобіля та в салоні, також мають схожі з вибухівкою властивості, за рахунок яких вона виявляється, тим самим забруднення вносять суттєві завади при пошуку вибухівки). Задачею корисної моделі є підвищення ефективності роботи вибухотехнічних підрозділів при визначенні наявності вибухового пристрою в автомобілі за рахунок превентивного визначення процесу встановлення вибухівки. Поставлена задача вирішується наступним чином (див. креслення). При підключенні живлення індикатор знаходиться в енергозберігаючому режимі, за рахунок чого строк роботи пристрою від акумуляторів живлення 2 суттєво зростає. Акселерометри 1 постійно вимірюють коливання корпусу по прискоренням, що з'являються. Мікроконтролер 4 за допомогою аналогоцифрових перетворювачів 3 сканує цю інформацію за координатами X, Y, Z. При виникненні коливань мікроконтролер автоматично переходить в активний режим. Програма керування мікроконтролера аналізує характер коливань, що виникли, за допомогою визначення рівня їхньої кореляції з еталонними, що розташовані в постійній пам'яті мікроконтролера. Якщо рівень кореляції перевищує заданий, приймається рішення, що здійснюється процес встановлення вибухового пристрою. Запропонована система інформує про це власника за допомогою індикатора 5. Плата індикатора розташована в герметичному пластиковому корпусі 6. Загальними істотними ознаками найближчого аналога, що збігаються з істотними ознаками пропонованого технічного рішення, є можливість пристроїв попереджувати про наявності вибухівки безконтактно, на відстані від досліджуваного об'єкта. Відмітними ознаками пропонованого технічного рішення є наступні: пристрій виконаний у вигляді автономного модуля, що встановлений в автомобіль; наявність підривного пристрою визначається по непрямій ознаці, характерній послідовності коливань при проникненні в салон автомобілю або багажник для встановлення вибухового пристрою; збільшення вірогідності визначення за рахунок застосування банку пам'яті характерних параметрів послідовності коливань; відсутність складної схеми детектування γ-випромінювання й флюоресценції; немає обмежень на розмір оболонки (корпусу автомобіля); в процесі визначення вибухівки радіаційні речовини не застосовуються; немає обмежень на місцезнаходження вибухового пристрою в салоні автомобіля; реалізація запропонованого пристрою не потребує використання складних і дорогих компонентів і технологій. Корисна модель, що заявляється, визначається відносною простотою конструкції та може забезпечити ефективність роботи, близьку до оптимальної. 1 UA 93495 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Індикатор наявності вибухового пристрою в автомобілі, який відрізняється тим, що складається з акумулятора живлення, акселерометрів, аналого-цифрових перетворювачів та мікроконтролера, розташованих в герметичному корпусі, що інформує власника автомобіля про встановлення вибухового пристрою за допомогою індикатора. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
