Спосіб магнітної активації вуглеводневого палива

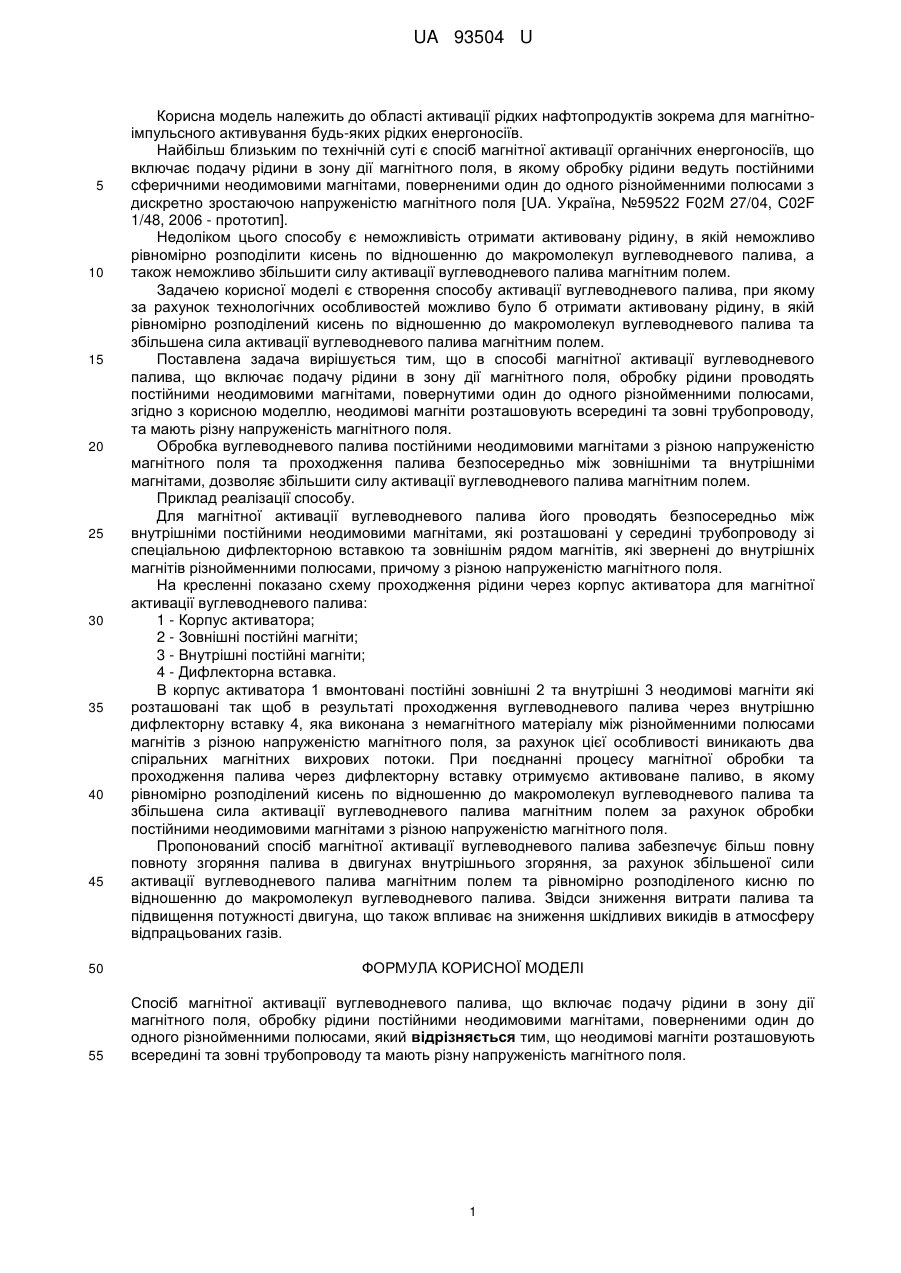

Реферат: Спосіб магнітної активації вуглеводневого палива включає подачу рідини в зону дії магнітного поля, обробку рідини постійними неодимовими магнітами, поверненими один до одного різнойменними полюсами. Неодимові магніти розташовують всередині та зовні трубопроводу та мають різну напруженість магнітного поля. UA 93504 U (54) СПОСІБ МАГНІТНОЇ АКТИВАЦІЇ ВУГЛЕВОДНЕВОГО ПАЛИВА UA 93504 U UA 93504 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області активації рідких нафтопродуктів зокрема для магнітноімпульсного активування будь-яких рідких енергоносіїв. Найбільш близьким по технічній суті є спосіб магнітної активації органічних енергоносіїв, що включає подачу рідини в зону дії магнітного поля, в якому обробку рідини ведуть постійними сферичними неодимовими магнітами, поверненими один до одного різнойменними полюсами з дискретно зростаючою напруженістю магнітного поля [UA. Україна, №59522 F02M 27/04, C02F 1/48, 2006 - прототип]. Недоліком цього способу є неможливість отримати активовану рідину, в якій неможливо рівномірно розподілити кисень по відношенню до макромолекул вуглеводневого палива, а також неможливо збільшити силу активації вуглеводневого палива магнітним полем. Задачею корисної моделі є створення способу активації вуглеводневого палива, при якому за рахунок технологічних особливостей можливо було б отримати активовану рідину, в якій рівномірно розподілений кисень по відношенню до макромолекул вуглеводневого палива та збільшена сила активації вуглеводневого палива магнітним полем. Поставлена задача вирішується тим, що в способі магнітної активації вуглеводневого палива, що включає подачу рідини в зону дії магнітного поля, обробку рідини проводять постійними неодимовими магнітами, повернутими один до одного різнойменними полюсами, згідно з корисною моделлю, неодимові магніти розташовують всередині та зовні трубопроводу, та мають різну напруженість магнітного поля. Обробка вуглеводневого палива постійними неодимовими магнітами з різною напруженістю магнітного поля та проходження палива безпосередньо між зовнішніми та внутрішніми магнітами, дозволяє збільшити силу активації вуглеводневого палива магнітним полем. Приклад реалізації способу. Для магнітної активації вуглеводневого палива його проводять безпосередньо між внутрішніми постійними неодимовими магнітами, які розташовані у середині трубопроводу зі спеціальною дифлекторною вставкою та зовнішнім рядом магнітів, які звернені до внутрішніх магнітів різнойменними полюсами, причому з різною напруженістю магнітного поля. На кресленні показано схему проходження рідини через корпус активатора для магнітної активації вуглеводневого палива: 1 - Корпус активатора; 2 - Зовнішні постійні магніти; 3 - Внутрішні постійні магніти; 4 - Дифлекторна вставка. В корпус активатора 1 вмонтовані постійні зовнішні 2 та внутрішні 3 неодимові магніти які розташовані так щоб в результаті проходження вуглеводневого палива через внутрішню дифлекторну вставку 4, яка виконана з немагнітного матеріалу між різнойменними полюсами магнітів з різною напруженістю магнітного поля, за рахунок цієї особливості виникають два спіральних магнітних вихрових потоки. При поєднанні процесу магнітної обробки та проходження палива через дифлекторну вставку отримуємо активоване паливо, в якому рівномірно розподілений кисень по відношенню до макромолекул вуглеводневого палива та збільшена сила активації вуглеводневого палива магнітним полем за рахунок обробки постійними неодимовими магнітами з різною напруженістю магнітного поля. Пропонований спосіб магнітної активації вуглеводневого палива забезпечує більш повну повноту згоряння палива в двигунах внутрішнього згоряння, за рахунок збільшеної сили активації вуглеводневого палива магнітним полем та рівномірно розподіленого кисню по відношенню до макромолекул вуглеводневого палива. Звідси зниження витрати палива та підвищення потужності двигуна, що також впливає на зниження шкідливих викидів в атмосферу відпрацьованих газів. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб магнітної активації вуглеводневого палива, що включає подачу рідини в зону дії магнітного поля, обробку рідини постійними неодимовими магнітами, поверненими один до одного різнойменними полюсами, який відрізняється тим, що неодимові магніти розташовують всередині та зовні трубопроводу та мають різну напруженість магнітного поля. 1 UA 93504 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
