Полімерцементний розчин

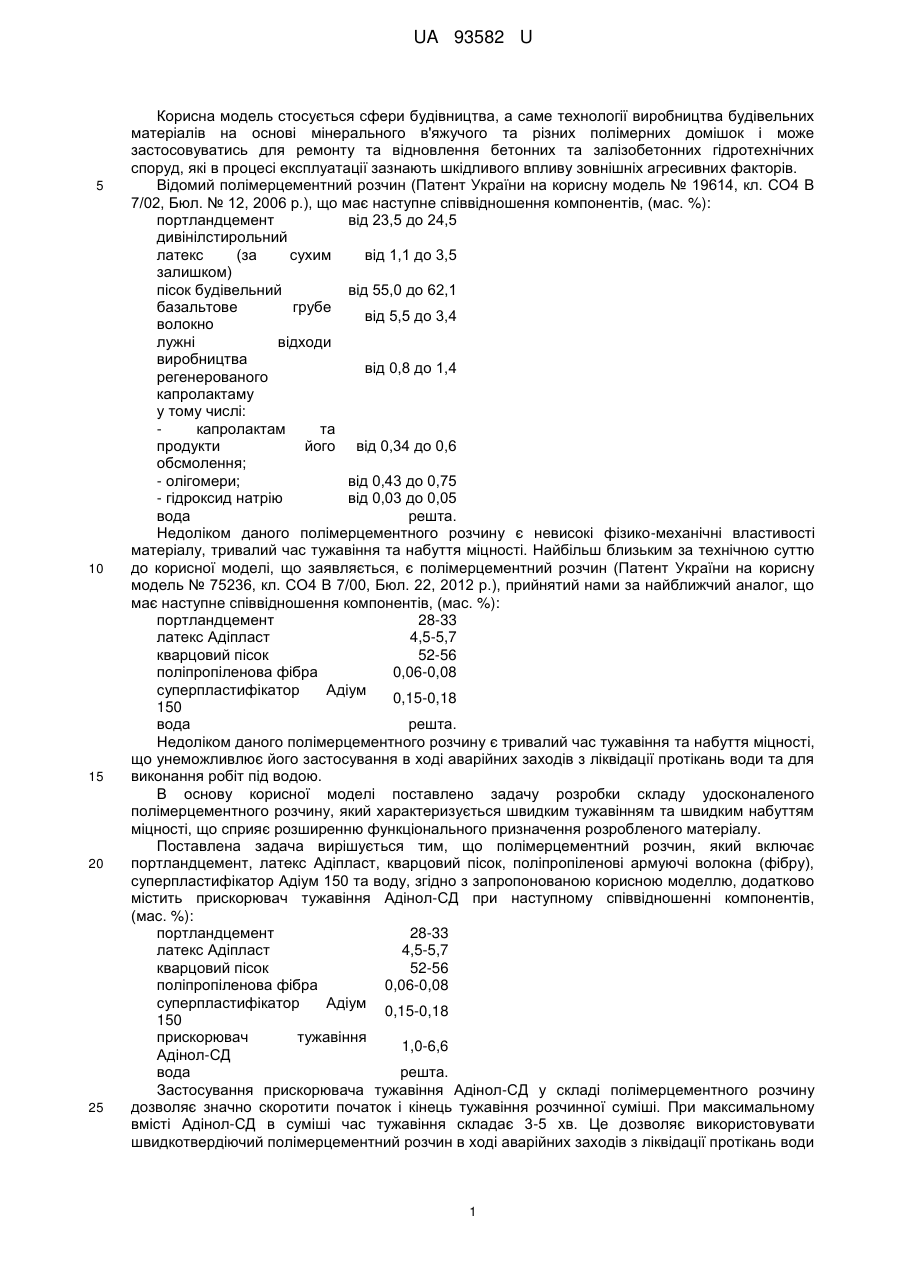

Реферат: UA 93582 U UA 93582 U 5 10 15 20 25 Корисна модель стосується сфери будівництва, а саме технології виробництва будівельних матеріалів на основі мінерального в'яжучого та різних полімерних домішок і може застосовуватись для ремонту та відновлення бетонних та залізобетонних гідротехнічних споруд, які в процесі експлуатації зазнають шкідливого впливу зовнішніх агресивних факторів. Відомий полімерцементний розчин (Патент України на корисну модель № 19614, кл. СО4 В 7/02, Бюл. № 12, 2006 p.), що має наступне співвідношення компонентів, (мас. %): портландцемент від 23,5 до 24,5 дивінілстирольний латекс (за сухим від 1,1 до 3,5 залишком) пісок будівельний від 55,0 до 62,1 базальтове грубе від 5,5 до 3,4 волокно лужні відходи виробництва від 0,8 до 1,4 регенерованого капролактаму у тому числі: капролактам та продукти його від 0,34 до 0,6 обсмолення; - олігомери; від 0,43 до 0,75 - гідроксид натрію від 0,03 до 0,05 вода решта. Недоліком даного полімерцементного розчину є невисокі фізико-механічні властивості матеріалу, тривалий час тужавіння та набуття міцності. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є полімерцементний розчин (Патент України на корисну модель № 75236, кл. СО4 В 7/00, Бюл. 22, 2012 p.), прийнятий нами за найближчий аналог, що має наступне співвідношення компонентів, (мас. %): портландцемент 28-33 латекс Адіпласт 4,5-5,7 кварцовий пісок 52-56 поліпропіленова фібра 0,06-0,08 суперпластифікатор Адіум 0,15-0,18 150 вода решта. Недоліком даного полімерцементного розчину є тривалий час тужавіння та набуття міцності, що унеможливлює його застосування в ході аварійних заходів з ліквідації протікань води та для виконання робіт під водою. В основу корисної моделі поставлено задачу розробки складу удосконаленого полімерцементного розчину, який характеризується швидким тужавінням та швидким набуттям міцності, що сприяє розширенню функціонального призначення розробленого матеріалу. Поставлена задача вирішується тим, що полімерцементний розчин, який включає портландцемент, латекс Адіпласт, кварцовий пісок, поліпропіленові армуючі волокна (фібру), суперпластифікатор Адіум 150 та воду, згідно з запропонованою корисною моделлю, додатково містить прискорювач тужавіння Адінол-СД при наступному співвідношенні компонентів, (мас. %): портландцемент 28-33 латекс Адіпласт 4,5-5,7 кварцовий пісок 52-56 поліпропіленова фібра 0,06-0,08 суперпластифікатор Адіум 0,15-0,18 150 прискорювач тужавіння 1,0-6,6 Адінол-СД вода решта. Застосування прискорювача тужавіння Адінол-СД у складі полімерцементного розчину дозволяє значно скоротити початок і кінець тужавіння розчинної суміші. При максимальному вмісті Адінол-СД в суміші час тужавіння складає 3-5 хв. Це дозволяє використовувати швидкотвердіючий полімерцементний розчин в ході аварійних заходів з ліквідації протікань води 1 UA 93582 U 5 через залізобетонні конструкції, підводного бетонування, заливки анкерних порожнин та у випадках термінового виконання робіт. Запропонований полімерцементний розчин можна використовувати при проведенні ремонтно-відновлювальних робіт на бетонних та залізобетонних гідротехнічних спорудах на яких мають місце напірні протікання води через тріщини, наявні зруйновані шви, розущільнені стикові сполучення і т.п. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Полімерцементний розчин, що містить портландцемент, латекс Адіпласт, кварцовий пісок, поліпропіленові армуючі волокна (фібру), суперпластифікатор Адіум 150 та воду, який відрізняється тим, що він додатково містить прискорювач тужавіння Адінол-СД при наступному співвідношенні компонентів, (мас. %): портландцемент 28-33 латекс Адіпласт 4,5-5,7 кварцовий пісок 52-56 поліпропіленова фібра 0,06-0,08 суперпластифікатор Адіум 150 0,15-0,18 прискорювач тужавіння Адінол1,0-6,6 СД вода решта. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
