Полімерцементний розчин

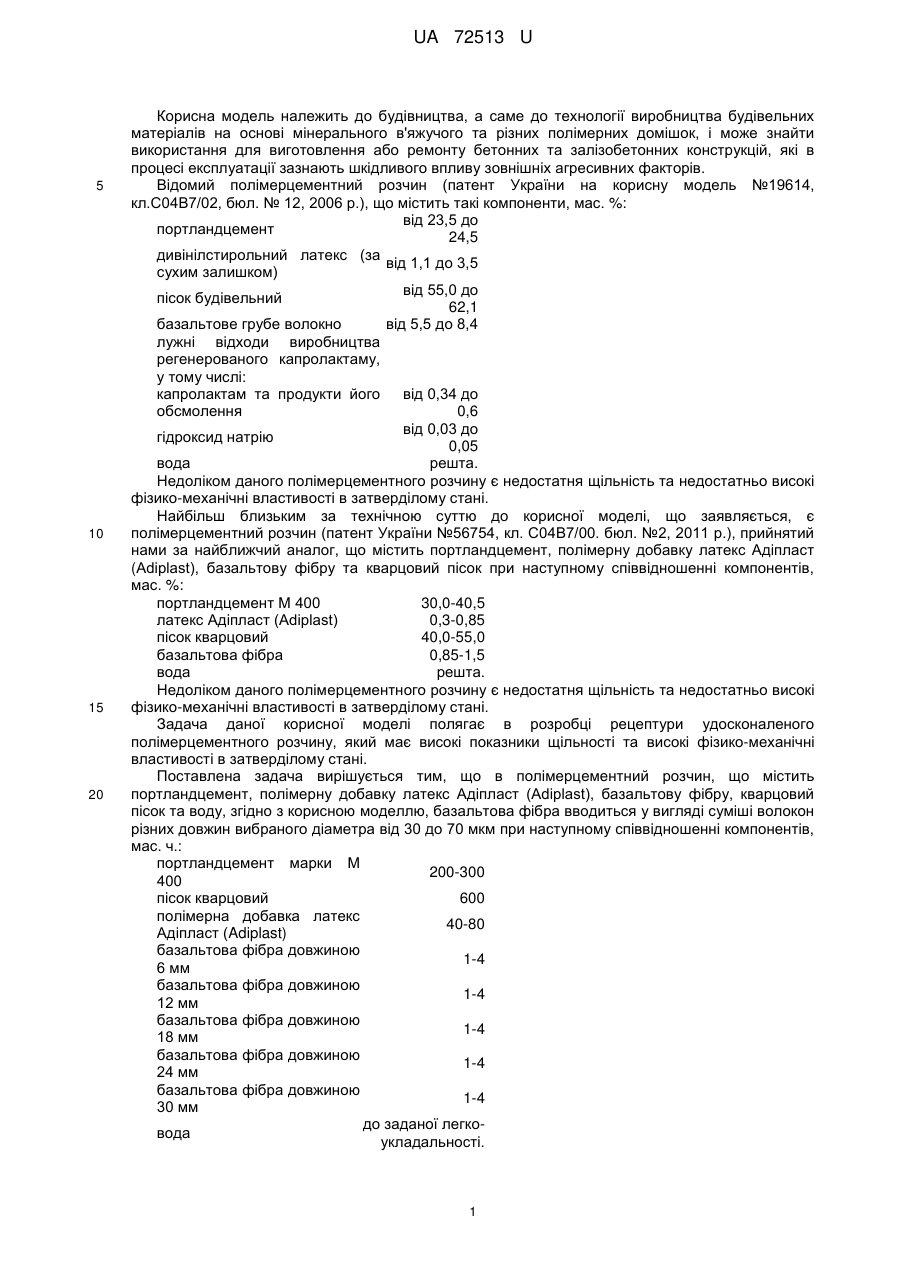

Реферат: Полімерцементний розчин містить портландцемент марки М 400, полімерну добавку латекс Адіпласт (Adiplast), базальтову фібру, кварцовий пісок та воду. При цьому базальтова фібра вводиться у вигляді суміші волокон різних довжин. UA 72513 U (12) UA 72513 U UA 72513 U 5 10 15 20 Корисна модель належить до будівництва, а саме до технології виробництва будівельних матеріалів на основі мінерального в'яжучого та різних полімерних домішок, і може знайти використання для виготовлення або ремонту бетонних та залізобетонних конструкцій, які в процесі експлуатації зазнають шкідливого впливу зовнішніх агресивних факторів. Відомий полімерцементний розчин (патент України на корисну модель №19614, кл.С04В7/02, бюл. № 12, 2006 р.), що містить такі компоненти, мас. %: від 23,5 до портландцемент 24,5 дивінілстирольний латекс (за від 1,1 до 3,5 сухим залишком) від 55,0 до пісок будівельний 62,1 базальтове грубе волокно від 5,5 до 8,4 лужні відходи виробництва регенерованого капролактаму, у тому числі: капролактам та продукти його від 0,34 до обсмолення 0,6 від 0,03 до гідроксид натрію 0,05 вода решта. Недоліком даного полімерцементного розчину є недостатня щільність та недостатньо високі фізико-механічні властивості в затверділому стані. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є полімерцементний розчин (патент України №56754, кл. С04В7/00. бюл. №2, 2011 p.), прийнятий нами за найближчий аналог, що містить портландцемент, полімерну добавку латекс Адіпласт (Adiplast), базальтову фібру та кварцовий пісок при наступному співвідношенні компонентів, мас. %: портландцемент М 400 30,0-40,5 латекс Адіпласт (Adiplast) 0,3-0,85 пісок кварцовий 40,0-55,0 базальтова фібра 0,85-1,5 вода решта. Недоліком даного полімерцементного розчину є недостатня щільність та недостатньо високі фізико-механічні властивості в затверділому стані. Задача даної корисної моделі полягає в розробці рецептури удосконаленого полімерцементного розчину, який має високі показники щільності та високі фізико-механічні властивості в затверділому стані. Поставлена задача вирішується тим, що в полімерцементний розчин, що містить портландцемент, полімерну добавку латекс Адіпласт (Adiplast), базальтову фібру, кварцовий пісок та воду, згідно з корисною моделлю, базальтова фібра вводиться у вигляді суміші волокон різних довжин вибраного діаметра від 30 до 70 мкм при наступному співвідношенні компонентів, мас. ч.: портландцемент марки М 200-300 400 пісок кварцовий 600 полімерна добавка латекс 40-80 Адіпласт (Adiplast) базальтова фібра довжиною 1-4 6 мм базальтова фібра довжиною 1-4 12 мм базальтова фібра довжиною 1-4 18 мм базальтова фібра довжиною 1-4 24 мм базальтова фібра довжиною 1-4 30 мм до заданої легковода укладальності. 1 UA 72513 U Завдяки наявності в полімерцементному розчині фібри різної довжини волокон відбувається більш щільне укладання цього розчину з утворенням тривимірного фіброкаркаса, що призводить до підвищення щільності та фізико-механічних властивостей у затверділому стані. В табл. 1 наведено варіанти рецептури полімерцементного розчину, які досліджували. 5 Таблиця 1 Співвідношення компонентів різного складу полімерцементних розчинів Рецептура полімерцементного розчину, (мас. ч.) За найближчим аналогом Запропонований склад 1 2 3 4 5 6 30 35 40,5 200 250 300 53,8 50 41 600 600 600 0,3 0,5 0,84 40 60 80 0,9 1,4 0,86 4 2,5 1 4 2,5 1 4 2,5 1 4 2,5 1 4 2,5 1 15 13,1 16,8 100 120 120 Компоненти портландцемент М 400 кварцовий пісок латекс Адіпласт базальтова фібра базальтова фібра 6 мм базальтова фібра 12 мм базальтова фібра 18 мм базальтова фібра 24 мм базальтова фібра 30 мм вода В табл. 2 наведено порівняльні дані фізико-механічних властивостей полімерцементних розчинів, що пропонуються, та полімерцементного розчину за найближчим аналогом. Таблиця 2 Фізико-механічні властивості полімерцементних розчинів Показники міцність при стиску, Мпа міцність на розтяг при згині, Мпа Склад 1 найближчий аналог 45,3 7,8 Склад 4 Склад 5 Склад 6 49,8 57,3 51,2 8,9 9,2 9,8 10 Згідно з результатами проведених досліджень, введення базальтової фібри у вигляді суміші волокон різних довжин надає полімерцементному розчину нових властивостей, які забезпечують підвищення його щільності та фізико-механічних властивостей у затверділому стані. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Полімерцементний розчин, що містить портландцемент, полімерну добавку латекс Адіпласт (Adiplast), базальтову фібру, кварцовий пісок та воду, який відрізняється тим, що базальтова фібра вводиться у вигляді суміші волокон різних довжин при наступному співвідношенні компонентів, мас. ч.: портландцемент марки М 400 пісок кварцовий полімерна добавка латекс Адіпласт (Adiplast) базальтова фібра довжиною 6 мм базальтова фібра довжиною 12 мм базальтова фібра довжиною 18 мм базальтова фібра довжиною 24 мм базальтова фібра довжиною 30 мм 200-300 600 40-80 1-4 1-4 1-4 1-4 1-4 до заданої легкоукладальності. вода 2 UA 72513 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
