Енергозберігаюча роликоопора стрічкового конвеєра

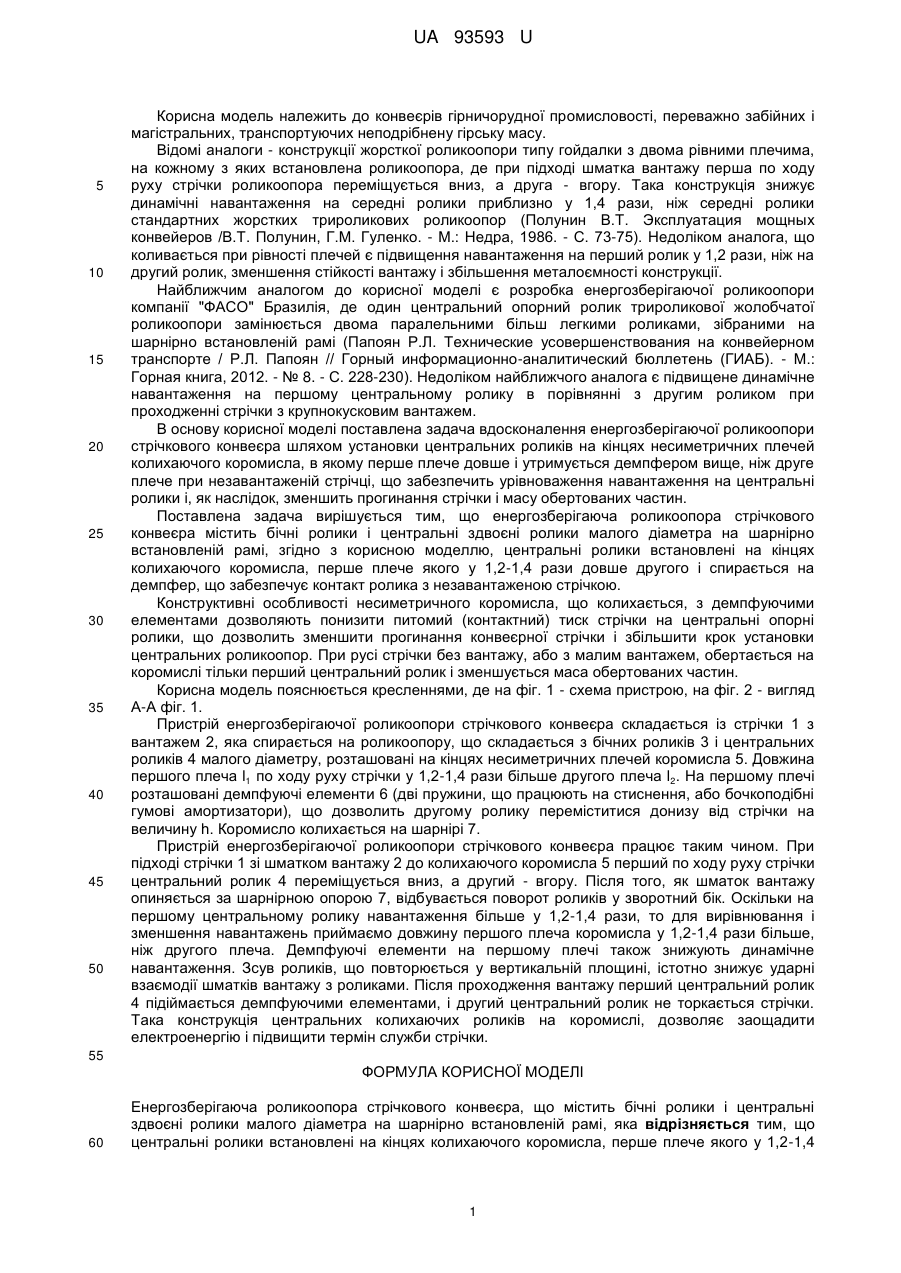

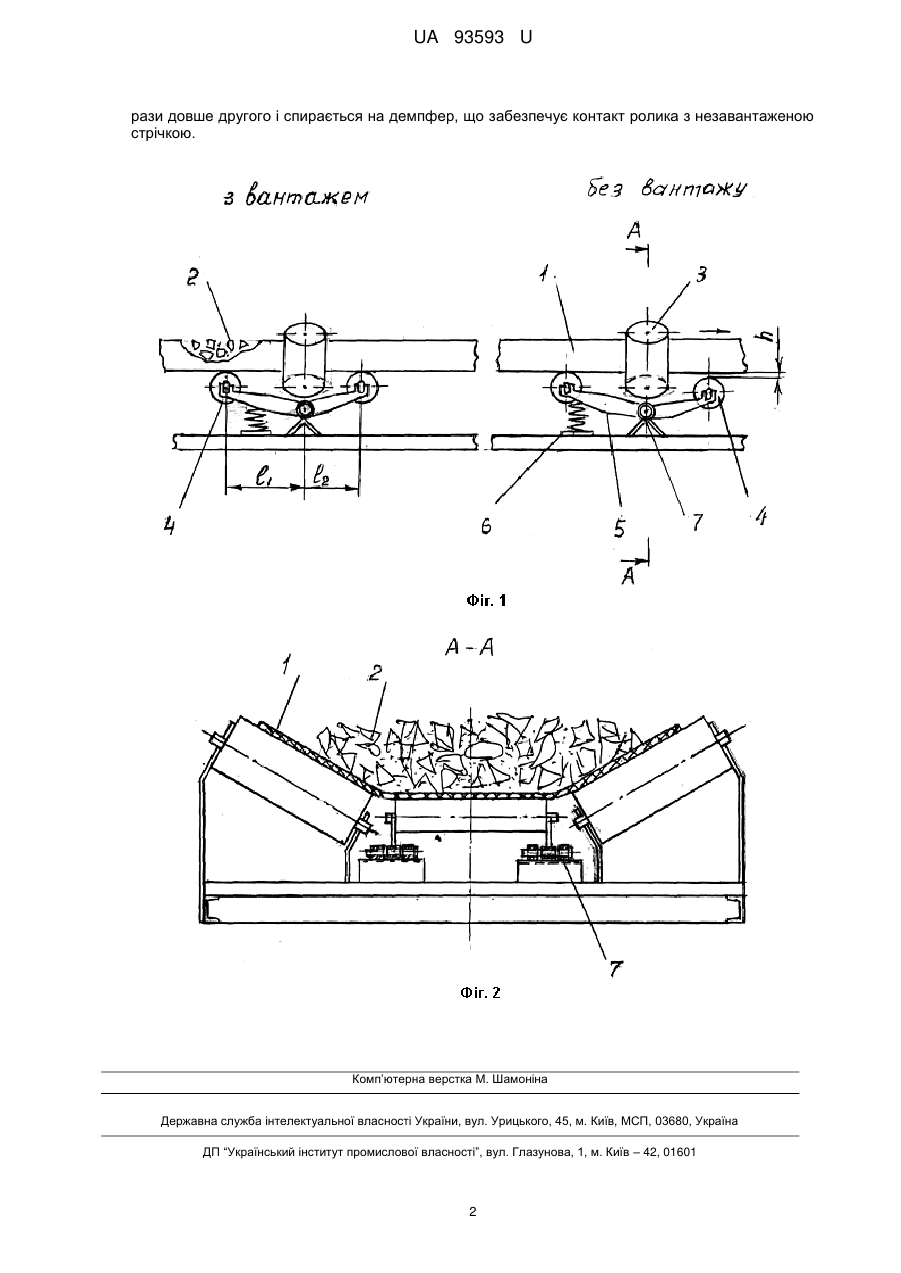

Реферат: Енергозберігаюча роликоопора стрічкового конвеєра містить бічні ролики і центральні здвоєні ролики малого діаметра на шарнірно встановленій рамі. Центральні ролики встановлені на кінцях колихаючого коромисла. Перше плече якого у 1,2-1,4 рази довше другого і спирається на демпфер, що забезпечує контакт ролика з незавантаженою стрічкою. UA 93593 U (54) ЕНЕРГОЗБЕРІГАЮЧА РОЛИКООПОРА СТРІЧКОВОГО КОНВЕЄРА UA 93593 U UA 93593 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до конвеєрів гірничорудної промисловості, переважно забійних і магістральних, транспортуючих неподрібнену гірську масу. Відомі аналоги - конструкції жорсткої роликоопори типу гойдалки з двома рівними плечима, на кожному з яких встановлена роликоопора, де при підході шматка вантажу перша по ходу руху стрічки роликоопора переміщується вниз, а друга - вгору. Така конструкція знижує динамічні навантаження на середні ролики приблизно у 1,4 рази, ніж середні ролики стандартних жорстких трироликових роликоопор (Полунин В.Т. Эксплуатация мощных конвейеров /В.Т. Полунин, Г.М. Гуленко. - М.: Недра, 1986. - С. 73-75). Недоліком аналога, що коливається при рівності плечей є підвищення навантаження на перший ролик у 1,2 рази, ніж на другий ролик, зменшення стійкості вантажу і збільшення металоємності конструкції. Найближчим аналогом до корисної моделі є розробка енергозберігаючої роликоопори компанії "ФАСО" Бразилія, де один центральний опорний ролик трироликової жолобчатої роликоопори замінюється двома паралельними більш легкими роликами, зібраними на шарнірно встановленій рамі (Папоян Р.Л. Технические усовершенствования на конвейерном транспорте / Р.Л. Папоян // Горный информационно-аналитический бюллетень (ГИАБ). - М.: Горная книга, 2012. - № 8. - С. 228-230). Недоліком найближчого аналога є підвищене динамічне навантаження на першому центральному ролику в порівнянні з другим роликом при проходженні стрічки з крупнокусковим вантажем. В основу корисної моделі поставлена задача вдосконалення енергозберігаючої роликоопори стрічкового конвеєра шляхом установки центральних роликів на кінцях несиметричних плечей колихаючого коромисла, в якому перше плече довше і утримується демпфером вище, ніж друге плече при незавантаженій стрічці, що забезпечить урівноваження навантаження на центральні ролики і, як наслідок, зменшить прогинання стрічки і масу обертованих частин. Поставлена задача вирішується тим, що енергозберігаюча роликоопора стрічкового конвеєра містить бічні ролики і центральні здвоєні ролики малого діаметра на шарнірно встановленій рамі, згідно з корисною моделлю, центральні ролики встановлені на кінцях колихаючого коромисла, перше плече якого у 1,2-1,4 рази довше другого і спирається на демпфер, що забезпечує контакт ролика з незавантаженою стрічкою. Конструктивні особливості несиметричного коромисла, що колихається, з демпфуючими елементами дозволяють понизити питомий (контактний) тиск стрічки на центральні опорні ролики, що дозволить зменшити прогинання конвеєрної стрічки і збільшити крок установки центральних роликоопор. При русі стрічки без вантажу, або з малим вантажем, обертається на коромислі тільки перший центральний ролик і зменшується маса обертованих частин. Корисна модель пояснюється кресленнями, де на фіг. 1 - схема пристрою, на фіг. 2 - вигляд А-А фіг. 1. Пристрій енергозберігаючої роликоопори стрічкового конвеєра складається із стрічки 1 з вантажем 2, яка спирається на роликоопору, що складається з бічних роликів 3 і центральних роликів 4 малого діаметру, розташовані на кінцях несиметричних плечей коромисла 5. Довжина першого плеча l1 по ходу руху стрічки у 1,2-1,4 рази більше другого плеча l2. На першому плечі розташовані демпфуючі елементи 6 (дві пружини, що працюють на стиснення, або бочкоподібні гумові амортизатори), що дозволить другому ролику переміститися донизу від стрічки на величину h. Коромисло колихається на шарнірі 7. Пристрій енергозберігаючої роликоопори стрічкового конвеєра працює таким чином. При підході стрічки 1 зі шматком вантажу 2 до колихаючого коромисла 5 перший по ходу руху стрічки центральний ролик 4 переміщується вниз, а другий - вгору. Після того, як шматок вантажу опиняється за шарнірною опорою 7, відбувається поворот роликів у зворотний бік. Оскільки на першому центральному ролику навантаження більше у 1,2-1,4 рази, то для вирівнювання і зменшення навантажень приймаємо довжину першого плеча коромисла у 1,2-1,4 рази більше, ніж другого плеча. Демпфуючі елементи на першому плечі також знижують динамічне навантаження. Зсув роликів, що повторюється у вертикальній площині, істотно знижує ударні взаємодії шматків вантажу з роликами. Після проходження вантажу перший центральний ролик 4 підіймається демпфуючими елементами, і другий центральний ролик не торкається стрічки. Така конструкція центральних колихаючих роликів на коромислі, дозволяє заощадити електроенергію і підвищити термін служби стрічки. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Енергозберігаюча роликоопора стрічкового конвеєра, що містить бічні ролики і центральні здвоєні ролики малого діаметра на шарнірно встановленій рамі, яка відрізняється тим, що центральні ролики встановлені на кінцях колихаючого коромисла, перше плече якого у 1,2-1,4 1 UA 93593 U рази довше другого і спирається на демпфер, що забезпечує контакт ролика з незавантаженою стрічкою. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
