Спосіб та установка для виробництва сталі

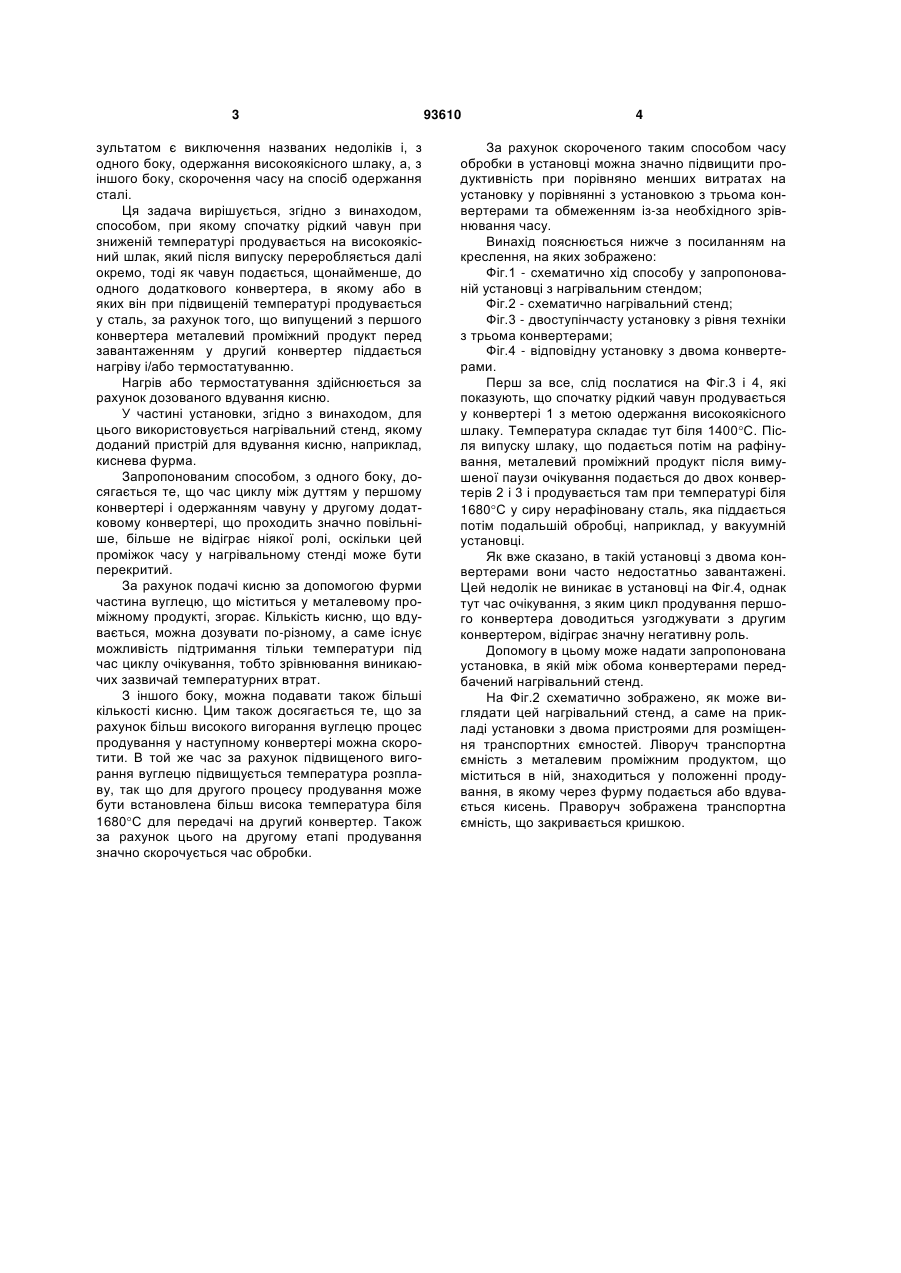

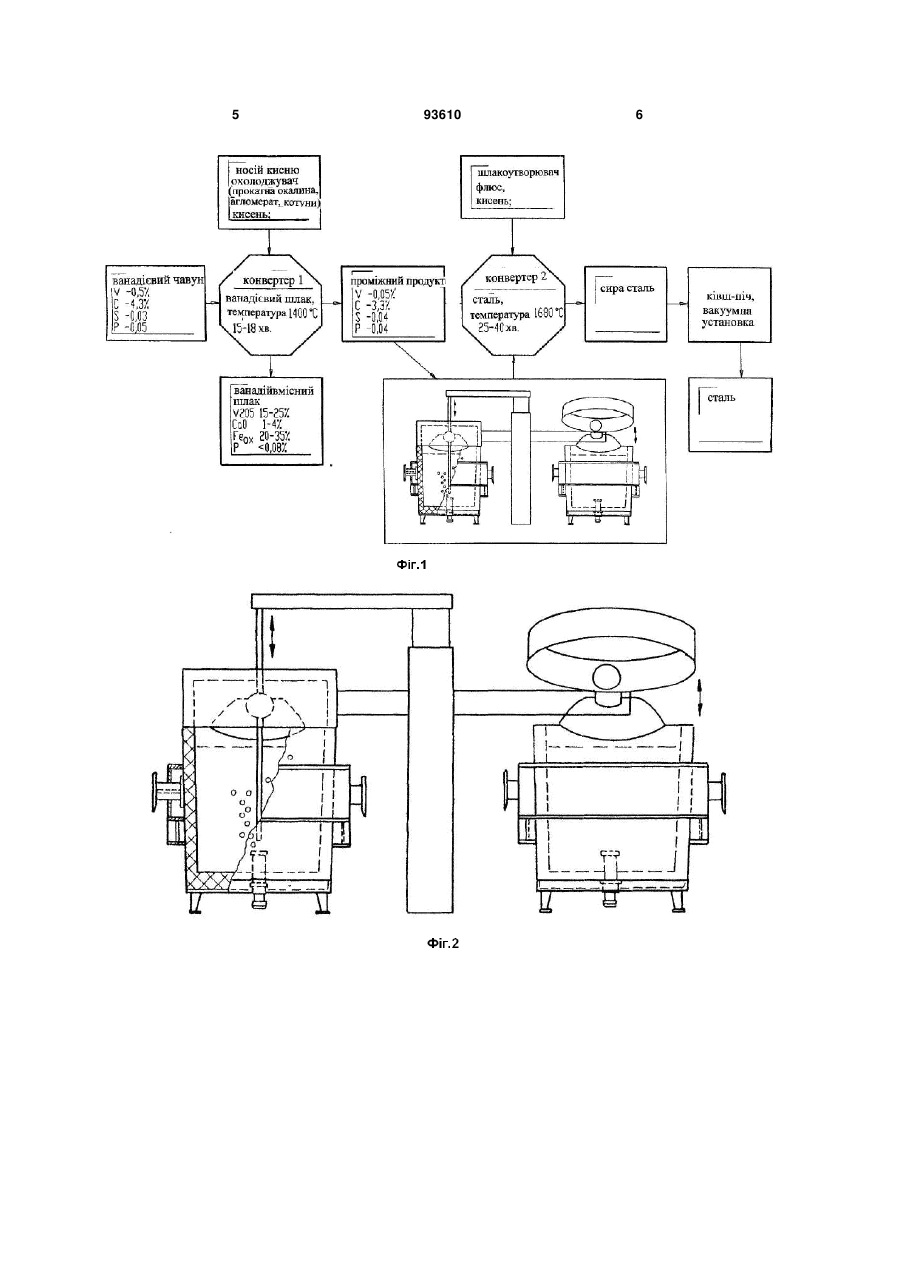

1. Спосіб виробництва сталі та одержання шлаку з високим вмістом додаткових елементів, таких як ванадій, у двоетапному процесі шляхом продування рідкого чавуну при зниженій температурі на високоякісний шлак, який після випуску C2 2 (19) 1 3 зультатом є виключення названих недоліків і, з одного боку, одержання високоякісного шлаку, а, з іншого боку, скорочення часу на спосіб одержання сталі. Ця задача вирішується, згідно з винаходом, способом, при якому спочатку рідкий чавун при зниженій температурі продувається на високоякісний шлак, який після випуску переробляється далі окремо, тоді як чавун подається, щонайменше, до одного додаткового конвертера, в якому або в яких він при підвищеній температурі продувається у сталь, за рахунок того, що випущений з першого конвертера металевий проміжний продукт перед завантаженням у другий конвертер піддається нагріву і/або термостатуванню. Нагрів або термостатування здійснюється за рахунок дозованого вдування кисню. У частині установки, згідно з винаходом, для цього використовується нагрівальний стенд, якому доданий пристрій для вдування кисню, наприклад, киснева фурма. Запропонованим способом, з одного боку, досягається те, що час циклу між дуттям у першому конвертері і одержанням чавуну у другому додатковому конвертері, що проходить значно повільніше, більше не відіграє ніякої ролі, оскільки цей проміжок часу у нагрівальному стенді може бути перекритий. За рахунок подачі кисню за допомогою фурми частина вуглецю, що міститься у металевому проміжному продукті, згорає. Кількість кисню, що вдувається, можна дозувати по-різному, а саме існує можливість підтримання тільки температури під час циклу очікування, тобто зрівнювання виникаючих зазвичай температурних втрат. З іншого боку, можна подавати також більші кількості кисню. Цим також досягається те, що за рахунок більш високого вигорання вуглецю процес продування у наступному конвертері можна скоротити. В той же час за рахунок підвищеного вигорання вуглецю підвищується температура розплаву, так що для другого процесу продування може бути встановлена більш висока температура біля 1680С для передачі на другий конвертер. Також за рахунок цього на другому етапі продування значно скорочується час обробки. 93610 4 За рахунок скороченого таким способом часу обробки в установці можна значно підвищити продуктивність при порівняно менших витратах на установку у порівнянні з установкою з трьома конвертерами та обмеженням із-за необхідного зрівнювання часу. Винахід пояснюється нижче з посиланням на креслення, на яких зображено: Фіг.1 - схематично хід способу у запропонованій установці з нагрівальним стендом; Фіг.2 - схематично нагрівальний стенд; Фіг.3 - двоступінчасту установку з рівня техніки з трьома конвертерами; Фіг.4 - відповідну установку з двома конвертерами. Перш за все, слід послатися на Фіг.3 і 4, які показують, що спочатку рідкий чавун продувається у конвертері 1 з метою одержання високоякісного шлаку. Температура складає тут біля 1400С. Після випуску шлаку, що подається потім на рафінування, металевий проміжний продукт після вимушеної паузи очікування подається до двох конвертерів 2 і 3 і продувається там при температурі біля 1680С у сиру нерафіновану сталь, яка піддається потім подальшій обробці, наприклад, у вакуумній установці. Як вже сказано, в такій установці з двома конвертерами вони часто недостатньо завантажені. Цей недолік не виникає в установці на Фіг.4, однак тут час очікування, з яким цикл продування першого конвертера доводиться узгоджувати з другим конвертером, відіграє значну негативну роль. Допомогу в цьому може надати запропонована установка, в якій між обома конвертерами передбачений нагрівальний стенд. На Фіг.2 схематично зображено, як може виглядати цей нагрівальний стенд, а саме на прикладі установки з двома пристроями для розміщення транспортних ємностей. Ліворуч транспортна ємність з металевим проміжним продуктом, що міститься в ній, знаходиться у положенні продування, в якому через фурму подається або вдувається кисень. Праворуч зображена транспортна ємність, що закривається кришкою. 5 93610 6 7 Комп’ютерна верстка А. Крижанівський 93610 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
