Спосіб виготовлення одноразового підгузника типу трусиків

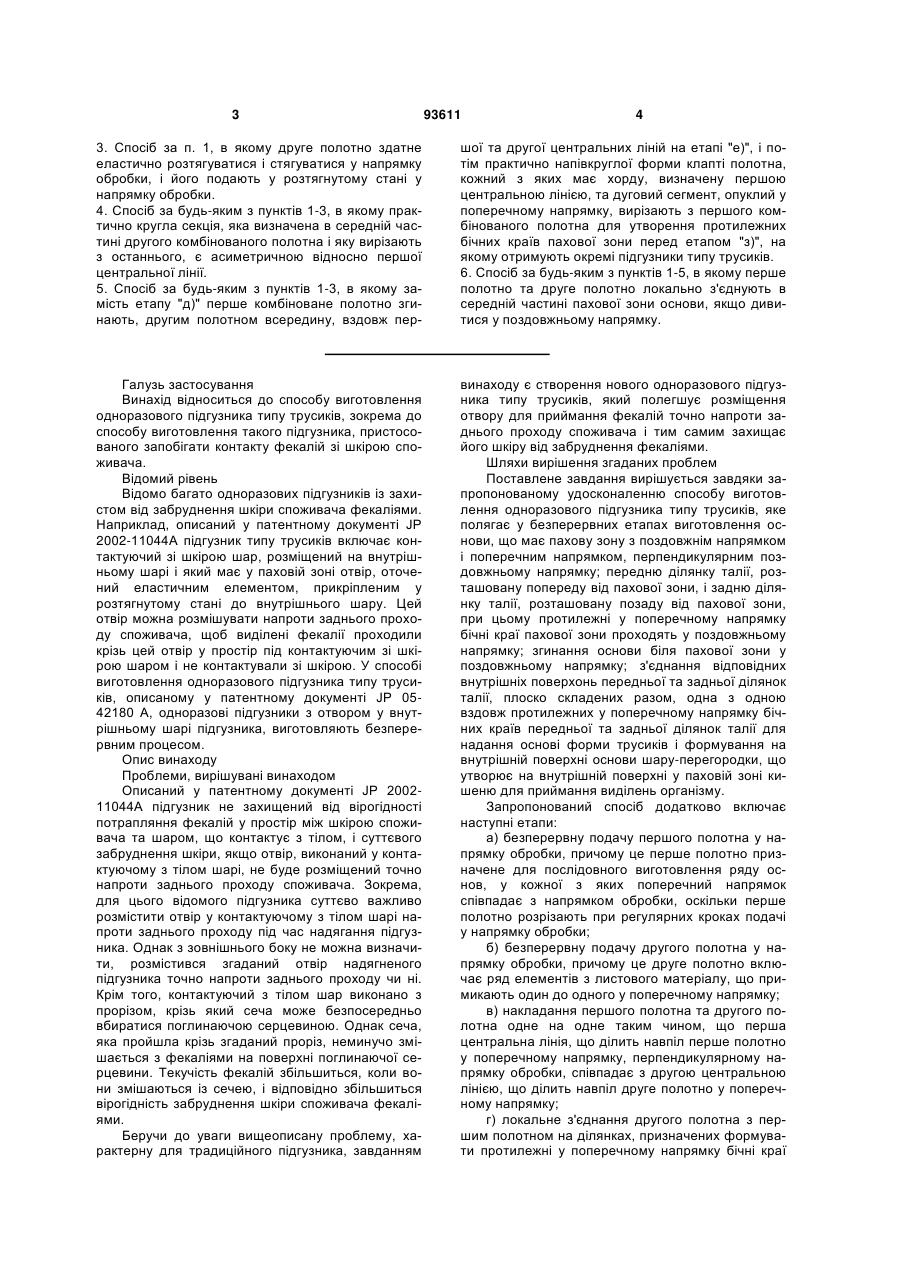

1. Спосіб виготовлення одноразового підгузника типу трусиків, що передбачає безперервні етапи виготовлення основи, яка має пахову зону з поздовжнім напрямком і поперечним напрямком, перпендикулярним поздовжньому напрямку; передню ділянку талії, розташовану попереду від пахової зони, і задню ділянку талії, розташовану позаду від пахової зони, при цьому протилежні у поперечному напрямку бічні краї пахової зони проходять у поздовжньому напрямку; згинання основи біля пахової зони у поздовжньому напрямку; з'єднання відповідних внутрішніх поверхонь передньої та задньої ділянок талії, плоско складених разом, одна з одною вздовж протилежних у поперечному напрямку бічних країв передньої та задньої ділянок талії для надання основі форми трусиків і формування на внутрішній поверхні основи шаруперегородки, що утворює на внутрішній поверхні у паховій зоні кишеню для приймання виділень організму, який відрізняється тим, що додатково включає наступні етапи: а) безперервну подачу першого полотна у напрямку обробки, причому це перше полотно призначене для послідовного виготовлення ряду основ, у кожній з яких поперечний напрямок співпадає з напрямком обробки, оскільки перше полотно розрізають при регулярних кроках подачі у напрямку обробки; б) безперервну подачу другого полотна у напрямку обробки, причому це друге полотно включає ряд елементів з листового матеріалу, що примикають один до одного у поперечному напрямку; в) накладання першого полотна і другого полотна одне на одне таким чином, що перша центральна лінія, що ділить навпіл перше полотно у попереч 2 (19) 1 3 93611 4 3. Спосіб за п. 1, в якому друге полотно здатне еластично розтягуватися і стягуватися у напрямку обробки, і його подають у розтягнутому стані у напрямку обробки. 4. Спосіб за будь-яким з пунктів 1-3, в якому практично кругла секція, яка визначена в середній частині другого комбінованого полотна і яку вирізають з останнього, є асиметричною відносно першої центральної лінії. 5. Спосіб за будь-яким з пунктів 1-3, в якому замість етапу "д)" перше комбіноване полотно згинають, другим полотном всередину, вздовж пер шої та другої центральних ліній на етапі "e)", і потім практично напівкруглої форми клапті полотна, кожний з яких має хорду, визначену першою центральною лінією, та дуговий сегмент, опуклий у поперечному напрямку, вирізають з першого комбінованого полотна для утворення протилежних бічних країв пахової зони перед етапом "з)", на якому отримують окремі підгузники типу трусиків. 6. Спосіб за будь-яким з пунктів 1-5, в якому перше полотно та друге полотно локально з'єднують в середній частині пахової зони основи, якщо дивитися у поздовжньому напрямку. Галузь застосування Винахід відноситься до способу виготовлення одноразового підгузника типу трусиків, зокрема до способу виготовлення такого підгузника, пристосованого запобігати контакту фекалій зі шкірою споживача. Відомий рівень Відомо багато одноразових підгузників із захистом від забруднення шкіри споживача фекаліями. Наприклад, описаний у патентному документі JP 2002-11044А підгузник типу трусиків включає контактуючий зі шкірою шар, розміщений на внутрішньому шарі і який має у паховій зоні отвір, оточений еластичним елементом, прикріпленим у розтягнутому стані до внутрішнього шару. Цей отвір можна розмішувати напроти заднього проходу споживача, щоб виділені фекалії проходили крізь цей отвір у простір під контактуючим зі шкірою шаром і не контактували зі шкірою. У способі виготовлення одноразового підгузника типу трусиків, описаному у патентному документі JP 0542180 А, одноразові підгузники з отвором у внутрішньому шарі підгузника, виготовляють безперервним процесом. Опис винаходу Проблеми, вирішувані винаходом Описаний у патентному документі JP 200211044А підгузник не захищений від вірогідності потрапляння фекалій у простір між шкірою споживача та шаром, що контактує з тілом, і суттєвого забруднення шкіри, якщо отвір, виконаний у контактуючому з тілом шарі, не буде розміщений точно напроти заднього проходу споживача. Зокрема, для цього відомого підгузника суттєво важливо розмістити отвір у контактуючому з тілом шарі напроти заднього проходу під час надягання підгузника. Однак з зовнішнього боку не можна визначити, розмістився згаданий отвір надягненого підгузника точно напроти заднього проходу чи ні. Крім того, контактуючий з тілом шар виконано з прорізом, крізь який сеча може безпосередньо вбиратися поглинаючою серцевиною. Однак сеча, яка пройшла крізь згаданий проріз, неминучо змішається з фекаліями на поверхні поглинаючої серцевини. Текучість фекалій збільшиться, коли вони змішаються із сечею, і відповідно збільшиться вірогідність забруднення шкіри споживача фекаліями. Беручи до уваги вищеописану проблему, характерну для традиційного підгузника, завданням винаходу є створення нового одноразового підгузника типу трусиків, який полегшує розміщення отвору для приймання фекалій точно напроти заднього проходу споживача і тим самим захищає його шкіру від забруднення фекаліями. Шляхи вирішення згаданих проблем Поставлене завдання вирішується завдяки запропонованому удосконаленню способу виготовлення одноразового підгузника типу трусиків, яке полягає у безперервних етапах виготовлення основи, що має пахову зону з поздовжнім напрямком і поперечним напрямком, перпендикулярним поздовжньому напрямку; передню ділянку талії, розташовану попереду від пахової зони, і задню ділянку талії, розташовану позаду від пахової зони, при цьому протилежні у поперечному напрямку бічні краї пахової зони проходять у поздовжньому напрямку; згинання основи біля пахової зони у поздовжньому напрямку; з'єднання відповідних внутрішніх поверхонь передньої та задньої ділянок талії, плоско складених разом, одна з одною вздовж протилежних у поперечному напрямку бічних країв передньої та задньої ділянок талії для надання основі форми трусиків і формування на внутрішній поверхні основи шару-перегородки, що утворює на внутрішній поверхні у паховій зоні кишеню для приймання виділень організму. Запропонований спосіб додатково включає наступні етапи: а) безперервну подачу першого полотна у напрямку обробки, причому це перше полотно призначене для послідовного виготовлення ряду основ, у кожної з яких поперечний напрямок співпадає з напрямком обробки, оскільки перше полотно розрізають при регулярних кроках подачі у напрямку обробки; б) безперервну подачу другого полотна у напрямку обробки, причому це друге полотно включає ряд елементів з листового матеріалу, що примикають один до одного у поперечному напрямку; в) накладання першого полотна та другого полотна одне на одне таким чином, що перша центральна лінія, що ділить навпіл перше полотно у поперечному напрямку, перпендикулярному напрямку обробки, співпадає з другою центральною лінією, що ділить навпіл друге полотно у поперечному напрямку; г) локальне з'єднання другого полотна з першим полотном на ділянках, призначених формувати протилежні у поперечному напрямку бічні краї 5 пахової зони основи, або на ділянках, розміщених ближче до середини основи, якщо дивитися у напрямку обробки, для утворення першого комбінованого полотна, яке визначить основу між ділянками, на яких перше полотно та друге полотно з'єднані одне з одним; д) вирізання практично круглої секції між кожною парою сусідніх основ і в середній частині першого комбінованого полотна, якщо дивитися у поперечному напрямку з першого комбінованого полотна, для формування бічних країв пахової зони, протилежних один одному у напрямку обробки і, таким чином, отримання другого комбінованого полотна; є) згинання другого комбінованого полотна вздовж першої та другої центральних ліній другим полотном всередину; є) з'єднання протилежних половин другого полотна одна з одною у другому комбінованому полотні в середній частині для отримання третього комбінованого полотна; ж) з'єднання протилежних половин другого комбінованого полотна одна з одною у третьому комбінованому полотні на ділянці між середньою частиною і тим краєм другого комбінованого полотна, що проходить у напрямку обробки, як описано в етапі «д)», для отримання четвертого комбінованого полотна з лінійною ділянкою з'єднання, що проходить у поперечному напрямку; і з) розрізання четвертого комбінованого полотна по лінії розрізу, що проходить у поперечному напрямку посередині ділянки з'єднання, якщо дивитися у напрямку обробки, для послідовного отримання окремих підгузників типу трусиків. Згідно з одним кращим варіантом друге полотно включає нееластичне полотно, яке подають у напрямку обробки, та еластичні елементи, що проходять у напрямку обробки і прикріплені у розтягнутому стані до протилежних країв нееластичного полотна паралельно напрямку обробки. Згідно з іншим кращим варіантом друге полотно здатне еластично розтягуватися і стягуватися у напрямку обробки, і його подають у розтягнутому стані у напрямку обробки. Згідно з ще одним кращим варіантом практично кругла секція, визначена в середній частині другого комбінованого полотна і яку вирізають з останнього, є асиметричною відносно першої центральної лінії. Згідно з іншим кращим варіантом замість етапу «д)» перше комбіноване полотно згинають, другим полотном всередину, вздовж першої та другої центральних ліній на етапі «е)», і потім практично напівкруглої форми клапті полотна, кожний з яких має хорду, визначену першою центральною лінією, та дуговий сегмент, опуклий у поперечному напрямку, вирізають з першого комбінованого полотна для утворення протилежних бічних країв пахової зони перед етапом «з)», на якому отримують окремі підгузники типу трусиків. Згідно з наступним кращим варіантом перше полотно та друге полотно локально з'єднують в середній частині пахової зони основи, якщо дивитися у поздовжньому напрямку. Ефект винаходу 93611 6 Запропонований спосіб виготовлення одноразового підгузника типу трусиків відрізняється тим, що друге полотно, яке включає безперервний елемент з листового матеріалу, призначений для утворення кишень в окремих підгузниках типу трусиків, безперервно подають у розтягнутому стані у напрямку обробки і накладають на перше полотно, що безперервно подають у напрямку обробки, для безперервного приєднання до нього. Тобто, другому полотну не потрібна ділянка, яка не впливає на задану функцію кишені, наприклад краї для затискання, застосовувані для розширення підгузника типу трусиків у поперечному напрямку. В результаті, у процесі виготовлення підгузника типу трусиків друге полотно можна використовувати економно. Нижче описані кращі варіанти способу виготовлення одноразового підгузника типу трусиків і ефект, забезпечуваний цими кращими варіантами. Стислий опис креслень Фіг.1 - перспективний вигляд підгузника типу трусиків з частковими вирізами. Фіг.2 - вигляд у плані підгузника типу трусиків у плоско розкладеному стані. Фіг.3 - вигляд у розрізі по лінії ІІІ-ІІІ Фіг.1. Фіг.4 - вигляд зверху підгузника типу трусиків, якщо дивитися у напрямку, позначеному парою стрілок IV-IV на Фіг.3. Фіг.5 - схема, що показує один етап процесу виготовлення підгузника типу трусиків. Фіг.6 - схема, що показує наступний етап після етапу, показаного на Фіг.5. Фіг.7 - схема, що показує наступний етап після етапу, показаного на Фіг.6. Фіг.8 - схема, що показує наступний етап після етапу, показаного на Фіг.7. Фіг.9 - схема, що показує інший варіант етапу, показаного на Фіг.7, і Фіг.10 - схема, що показує наступний етап після етапу, показаного на Фіг.9. Числові позначення на кресленнях 1 підгузник типу трусиків 6 пахова зона 7 передня ділянка талії 7а протилежний бічний край передньої ділянки талії 8 задня ділянка талії 8а протилежний бічний край задньої ділянки талії 9 ділянка з'єднання 10а основа 12 отвір для ноги 13 периферичний край 20 елемент з листового матеріалу (шарперегородка) 20а кишеня 109,109а, 109b ділянка з'єднання 151 лінія розрізу 201 перше полотно 202 друге полотно 301 перше комбіноване полотно 302 друге комбіноване полотно 303 третє комбіноване полотно 304 четверте комбіноване полотно р перша центральна лінія 7 q друга центральна лінія MD напрямок обробки CD поперечний напрямок X поперечний напрямок Y поздовжній напрямок Опис кращих варіантів здійснення винаходу Деталі запропонованого способу виготовлення одноразового підгузника типу трусиків стануть більш зрозумілими з подальшого опису з посиланням на супровідні креслення. На Фіг.1 показаний у перспективі одноразовий підгузник 1 типу трусиків з частковими вирізами, отриманий запропонованим способом, у вигляді, коли він одягнений на тіло споживача. Підгузник 1 має контактуючу з тілом конструкцію 10 у формі трусиків, яка включає проникний для рідини внутрішній шар 2, непроникний для рідини зовнішній шар 3 і серцевину 4, що поглинає рідину організму (поглинаючу серцевину), розміщену між шарами 2, 3. У контактуючій з тілом конструкції 10 визначені пахова зона 6, передня ділянка талії 7, що проходить уперед від пахової зони 6, і задня ділянка талії 8, що проходить назад від пахової зони 6. Передня та задня ділянки талії 7, 8 плоско складені разом уздовж своїх відповідних бічних протилежних країв 7а, 8а і скріплені разом уздовж цих країв на стрічкоподібних ділянках з'єднання 9, на яких з проміжками у вертикальному напрямку виконаний ряд скріплюючих смужок 9а, щоб утворювати отвір 11 для талії і пару отворів 12 для ніг. Між внутрішнім і зовнішнім шарами 2, 3 розміщений ряд еластичних елементів 14а, 14b для талії, що проходять по колу вздовж периферичного краю, який визначає отвір 11а для талії, і прикріплені у розтягнутому стані принаймні до одногоз шарів 2, 3. Аналогічним чином, ряд еластичних елементів 17 для ніг, прокладених між внутрішнім шаром 2 і зовнішнім шаром 3, проходить по колу вздовж кожного периферичного краю 13, який визначає кожний отвір 12 для ноги, і ці еластичні елементи прикріплені у розтягнутому стані принаймні до одного з шарів 2, 3 таким чином, що еластичні елементи 17 для ніг, внутрішній та зовнішній шари 2, 3 можуть утворювати петлеподібні еластичні зони 41 навколо відповідних ніг. На Фіг.2 показаний у плані з частковими вирізами розгорнутий підгузник 1а, що відповідає підгузнику 1 типу трусиків на Фіг.1, з від'єднаними одна від одної передньою та задньою ділянками 7, 8 в місцях скріплюючих смужок 9а і потім повністю розгорнутий у поперечному напрямку, позначеному двоспрямованою стрілкою X, і у поздовжньому напрямку, позначеному двоспрямованою стрілкою Y, який є перпендикулярним поперечному напрямку. На Фіг.2 показаний внутрішній бік такого розгорнутого підгузника 1а. У розгорнутому підгузнику 1а контактуюча з тілом конструкція 10 у формі трусиків відповідає основі 10а, що має увігнуту всередину форму. Периферичний край 11а отвору 11 для талії на Фіг.1 відповідає на Фіг.2 передньому кінцю 7b і задньому кінцю 8b основи 10а, а периферичні краї 13 відповідних отворів 12 для ніг відповідають у даному описі протилежним у поперечному напрямку краям 13b пахової зони основи 10а. Хоча ці бічні краї 13b вигинаються до поздовжньої 93611 8 центральної лінії С-С, що ділить навпіл ширину основи 10а, протилежні у поперечному напрямку краї 7а, 8а передньої та задньої ділянок талії 7, 8 відповідно проходять у поздовжньому напрямку Y практично паралельно поздовжній центральній лінії С-С. Еластичні елементи 17 для ніг, що проходять уздовж протилежних у поперечному напрямку країв 13b пахової зони 6, відповідно складаються з передніх еластичних елементів 17а, що проходять від середини пахової зони 6, якщо дивитися у поздовжньому напрямку Y, до передньої ділянки талії 7, та задніх еластичних елементів 17b, що проходять від середини пахової зони 6 до задньої ділянки талії 8, причому ці передні та задні еластичні елементи 17а, 17b перетинаються одні з одними посередині пахової зони 6. Серцевина 4 також має увігнуту всередину форму і включає суміш 4а з розпушеної целюлози та частинок полімеру-суперабсорбенту, обгорнутих покриваючим шаром 4b з високою поглинаючою здатністю та здатністю до розтікання рідин організму, наприклад санітарно-гігієнічним папером. На основі 10а внутрішній шар 2, що визначає її внутрішню поверхню, має у паховій зоні 6 шар-перегородку 20, виготовлений переважно з гідрофобного листового матеріалу, краще з гідрофобного та непроникного для рідини листового матеріалу, для утворення кишені 20а (Фіг.3). Шар-перегородка 20 має протилежні у поперечному напрямку краї 23, прикріплені до протилежних у поперечному напрямку країв 13b пахової зони 6 відповідно термоклеєм 24, передній кінець 21, що знаходиться у паховій зоні 6 біля передньої ділянки талії 7 і проходить у поперечному напрямку X до відповідних бічних країв 13b пахової зони 6, і задній кінець 22, що знаходиться у паховій зоні 6 біля задньої ділянки талії 8 і проходить у поперечному напрямку X до відповідних бічних країв 13b пахової зони 6. За винятком протилежних у поперечному напрямку країв 23, шар-перегородка 20 не прикріплений до внутрішнього шару 2, так що між шаром-перегородкою 20 та внутрішнім шаром 2 може утворюватися тунеле- або кишенеподібний простір 31 для приймання виділень організму. Передній кінець 21 і задній кінець 22 відповідно мають муфти 21а, 22а, утворені в результаті згинання відповідних кінців 21, 22 шаруперегородки 20. В цих муфтах 21а, 22а відповідно розміщуються передній еластичний елемент 21b і задній еластичний елемент 22b, прикріплені до них у розтягнутому стані, які утворюють передню еластичну зону 42 і задню еластичну зону 43 відповідно, які проходять між протилежними у поперечному напрямку краями 13b пахової зони 6. Ці еластичні зони 42, 43 перетинаються з еластичними зонами 41, сформованими еластичними елементами 17 для ніг, внутрішнім шаром 2 та зовнішнім шаром 3 в основі 10а. Передній кінець 21 і задній кінець 22 знаходяться практично на однакових відстанях Hf, Hr від поперечної центральної лінії D-D і відповідно включають передню ділянку з'єднання 27 та задню ділянку з'єднання 28, позначені уявними лініями на поздовжній центральній лінії С-С. Фіг.3 - це вигляд у розрізі по лінії III-III Фіг.1, 9 причому лінія ІІІ-III співпадає з поздовжньою центральною лінією С-С. Контактуюча з тілом конструкція 10 у формі трусиків включає передню ділянку талії 7 і задню ділянку талії 8, з'єднані разом уздовж протилежних у поперечному напрямку країв 7а, 8а відповідно. Показана на Фіг.2 пахова зона 6 тепер, на Фіг.3, є зігнутою практично в Uформу, і протилежні у поперечному напрямку краї 13b пахової зони тепер виглядають як периферичні краї 13, що визначають відповідні отвори 12 для ніг. В основі 10а простір 31 для приймання виділень організму має на цій фігурі вигляд кишені 20а, визначеної переднім і заднім кінцями 21, 22 шару-перегородки 20, постійно скріпленими разом клеючою речовиною 32, наприклад термоклеєм або контактним клеєм, яка утворює ділянку з'єднання 35. Кишеня 20а має передній отвір 33, визначений переднім кінцем 21 шару-перегородки 20, який відповідає передньому кінцю кишені 20а, та внутрішнім шаром 2, і задній отвір 34, визначений заднім кінцем 22 шару-перегородки 20, який відповідає задньому кінцю кишені 20а, та внутрішнім шаром 2. На дні 6а, визначеному найнижчою ділянкою пахової зони 6, внутрішній шар 2 і шарперегородка 20 майже або фактично контактують один з одним. Фіг.4 - це вигляд зверху підгузника 1, якщо дивитися у напрямку, позначеному лінією зі стрілкою IV-IV на Фіг.3, тобто якщо дивитися зверху з боку отвору 11 для талії. Розмір переднього кінця 21 шару-перегородки 20 у поперечному напрямку X ділиться навпіл ділянкою з'єднання 35 на передній кінцевий сегмент 21R, призначений щільно прилягати до правої ноги споживача, і передній кінцевий сегмент 21L, призначений щільно прилягати до лівої ноги споживача (не показані). Ці передні кінцеві сегменти 21R, 21L мають V-подібну форму на Фіг.4. Розмір заднього кінця 22 у поперечному напрямку X також ділиться навпіл ділянкою з'єднання 35. Як і у передньому кінці 21, задній кінцевий сегмент 22R призначений щільно прилягати до правої ноги споживача, і задній кінцевий сегмент 22L - до лівої ноги споживача, причому ці задні кінцеві сегменти 22R, 22L мають V-подібну форму на Фіг.4. Відповідні периферичні краї 13 отворів 12 для ніг у контактуючій з тілом конструкції 10 включають периферичний край 13R для правої ноги та периферичний край 13L для лівої ноги, при цьому кожний з периферичних країв 13R, 13L поділений на верхній сегмент 15а, не накладений на відповідний бічний край 23 шару-перегородки 20 і не прикріплений до нього, і нижній сегмент 15b, прикріплений до відповідного бічного краю 23 (див. також Фіг.3). На Фіг.4 межі верхнього сегмента 15а і межі нижнього сегмента 15b позначені двоспрямованими стрілками А і В відповідно. Нижче описана послідовність, за якою підгузник такої конфігурації надягають на тіло, і як підгузник 1 поводить себе під час надягання на тіло. Спочатку передню та задню ділянки талії 7, 8 контактуючої з тілом конструкції 10 відокремлюють одна від одної у поздовжньому напрямку Y і таким чином розширюють отвір 11 для талії (Фіг.1 і 4). Після цього передній кінцевий сегмент 21R для правої ноги і передній кінцевий сегмент 21L для 93611 10 лівої ноги, які складають передній кінцевий край 21 шару-перегородки 20, деформуються біля ділянки з'єднання 35 і утворюють V-подібну форму, і, аналогічним чином, задній кінцевий сегмент 22R для правої ноги і задній кінцевий сегмент 22L для лівої ноги, які складають задній кінцевий край 22 шаруперегородки 20, деформуються і утворюють Vподібну форму. Така деформація викликає автоматичне розширення переднього отвору 33 і заднього отвору 34 (Фіг.3). В цей час передній кінцевий сегмент 21R для правої ноги і задній кінцевий сегмент 22R для правої ноги широко відходять один від одного, при цьому передній кінцевий сегмент 21L для лівої ноги і задній кінцевий сегмент 22L для лівої ноги широко відходять один від одного. Тепер праву ногу споживача (не показана) спрямовують в отвір 41R для правої ноги, визначений верхнім сегментом 15а периферичного краю 13R відповідного отвору 12 для ноги, переднім кінцевим сегментом 21R для правої ноги шаруперегородки 20 і заднім кінцевим сегментом 22R для правої ноги шару-перегородки 20. Праву ногу просувають далі через отвір 12 для правої ноги, визначений верхнім сегментом 15а та нижнім сегментом 15b периферичного краю 13R для правої ноги. Потім ліву ногу споживача спрямовують в отвір 41L для лівої ноги, визначений верхнім сегментом 15а периферичного краю 13L для лівої ноги, переднім кінцевим сегментом 21L для лівої ноги і заднім кінцевим сегментом 22L для лівої ноги. Ліву ногу просувають далі через отвір 12 для лівої ноги, визначений верхнім сегментом 15а та нижнім сегментом 15b периферичного краю 13L для лівої ноги. У підгузнику 1, надягненому на споживача, як описано вище, периферичні краї 13 відповідних отворів 12 для ніг, тобто периферичний край 13R для правої ноги і периферичний край 13L для лівої ноги, здатні еластично стягуватися навколо відповідних отворів 12, при цьому передній кінцевий край 21 і задній кінцевий край 22 шаруперегородки 20 здатні еластично стягуватися у поперечному напрямку X. Тому з правого боку пахової зони верхній сегмент 15а периферичного краю 13R для правої ноги, передній кінцевий сегмент 21R для правої ноги і задній кінцевий сегмент 22R для правої ноги еластично і щільно прилягають навколо правої ноги і утворюють первинне ущільнення 51R (Фіг.4), яке служить для запобігання протіканню рідини організму навколо правої ноги. Нижче первинного ущільнення 51R нижній сегмент 15b і верхній сегмент 15а периферичного краю 13R у взаємодії один з одним утворюють вторинне ущільнення 52R (Фіг.4), яке служить для запобігання протіканню рідини організму навколо правої ноги. Це вторинне ущільнення 52R діє аналогічно ущільненню, що оточує ногу у звичайному підгузнику типу трусиків. Як і для правої ноги, з лівого боку пахової зони верхній сегмент 15а периферичного краю 13L для лівої ноги, передній кінцевий сегмент 21L для лівої ноги і задній кінцевий сегмент 22L для лівої ноги еластично і щільно прилягають навколо лівої ноги і утворюють первинне ущільнення 51L. Нижче первинного ущільнення 51L нижній сегмент 15b і верхній сегмент 11 15а периферичного краю 13L У взаємодії один з одним утворюють вторинне ущільнення 52L. Підгузник, надягнений на тіло споживача, достатньо підтягнути по талії, щоб передній кінцевий край 21 і задній кінцевий край 22 шару-перегородки 20 біля ділянки з'єднання 35 гарантовано увійшли в контакт з паховою зоною споживача між зовнішніми геніталіями та заднім проходом. Навіть після того, як підгузник 1 надягнуто на тіло, передній кінцевий край 21 і задній кінцевий край 22 шаруперегородки 20 утримуються відокремленими від внутрішнього шару 2, а передній отвір 33 і задній отвір 34 утримуються широко розширеними. В надягнутому таким чином підгузнику 1 шарперегородка 20, що утворює кишеню 20а, чітко розділяє пахову зону споживача на передню і задню половини, так що передній отвір 33, утворений у першій половині, надійно розміщується напроти зовнішніх геніталій споживача, а задній отвір 34, утворений у задній половині, - напроти заднього проходу. Тому сеча від зовнішніх геніталій гарантовано спрямовується через передній отвір 33 у кишеню 20а, а фекалії від заднього проходу гарантовано спрямовуються через задній отвір 34 у кишеню 20а. Таким чином, кишеня 20а або шарперегородка 20 ефективно запобігає контакту сечі та/або фекалій зі шкірою споживача. Вірогідність того, що сеча та фекалії можуть змішатися між собою всередині простору 31 для приймання виділень організму, значно зменшується, оскільки шар-перегородка 20 майже або фактично утримується в контакті з внутрішнім шаром 2 на дні 6а пахової зони 6. В результаті використання підгузника 1 значно зменшується побоювання, що текучість фекалій збільшиться при змішуванні їх із сечею. Навіть у малоймовірному випадку, що сеча та/або фекалії не спрямуються у простір 31 для приймання виділень організму, а потечуть по ногах споживача, первинні ущільнення 51R, 51L та вторинні ущільнення 52R, 52L, утворені навколо ніг споживача, разом не допустять швидкого протікання сечі та/або фекалій за межі отворів для ніг підгузника 1. Як варіант, внутрішній шар 2 та шарперегородку 20 можна локально з'єднати один з одним, наприклад, майже вздовж дна 6а пахової зони 6 по всій ширині, щоб виключити можливість змішування сечі та фекалій всередині підгузника 1. У запропонованому підгузнику 1 вихідні матеріали для внутрішнього шару 2, що контактує з тілом, можна вибрати з групи, що складається з проникних для рідини нетканих матеріалів, перфорованих пластикових плівок тощо. Вихідні матеріали для зовнішнього шару 3 можна вибрати з групи, що складається з непроникних для рідини пластикових плівок, шаруватих листових матеріалів, що включають такі пластикові плівки та неткані матеріали, тощо. Як поглинаючий матеріал для серцевини 4 можна застосовувати суміш розпушеної целюлози та частинок полімерусуперабсорбенту або тільки розпушену целюлозу, або суміш розпушеної целюлози та волокон полімеру-суперабсорбенту. Для обгортального листового матеріалу 4b часто застосовуваний санітарно-гігієнічний папір можна замінити відповідним нетканим матеріалом. Як листовий матеріал для 93611 12 шару-перегородки 20 використовують переважно гідрофобні або гідрофобні та непроникні для рідини неткані матеріали або пластикові плівки. У кращому варіанті такий листовий матеріал здатен еластично або нееластично розтягуватися при розтягненні еластичних елементів 21b, 22b. Якщо внутрішній шар 2, що контактує з тілом, зовнішній шар 3 та інший листовий матеріал, наприклад шар-перегородка 20, містять будь-які здатні термосплавлятися пластики, то такі листові матеріали можна термосплавляти методом ультразвукового зварювання. Шар-перегородка 20 на Фіг.2 прикріплений до основи 10а таким чином, що відстань Hf від поперечної центральної лінії D-D до передньої ділянки з'єднання 27 дорівнює відстані Нr від поперечної центральної лінії D-D до задньої ділянки з'єднання 28. У варіанті шару-перегородки 20, застосовуваному у підгузнику 1 для дитини, відстань Hf, Hr становить переважно 20-150 мм, у кращому варіанті 40-80 мм. Крім того, розмір передньої та задньої ділянок з'єднання 27, 28 у поперечному напрямку X становить переважно 3-50 мм, у кращому варіанті 10-30 мм. Розмір у поздовжньому напрямку Y становить принаймні 3 мм. Як варіант, розмір шару-перегородки 20 у поперечному напрямку може бути меншим, ніж у проілюстрованому варіанті, так що його протилежні у поперечному напрямку краї 23 можуть бути зсунутими від протилежних у поперечному напрямку країв 13 основи 10а до поздовжньої центральної лінії С-С. Основа 10а на Фіг.2 додатково включає пару бічних кантів 25, визначених ділянками внутрішнього шару 2 та зовнішнього шару 3, які виступають назовні у поперечному напрямку X за межі протилежних у поперечному напрямку країв серцевини 4. Ці бічні канти 25 мають жорсткість на згин у поперечному напрямку X нижчу, ніж жорсткість на згин серцевини 4, і відповідно легше деформуються. Ці бічні канти 25 включають еластичні зони 41 для ніг. Коли підгузник 1, отриманий з основи 10а, має вигляд, як на Фіг.1, в якому пахова зона 6 зігнута в U-форму, ці бічні канти 25 мають тенденцію підніматися вздовж протилежних бічних країв 4с серцевини 4 при стягуванні еластичних зон 41 біля поперечної центральної лінії DD, тобто на дні 6а пахової зони 6. З іншого боку, шар-перегородка 20 є прикріпленим уздовж своїх протилежних у поперечному напрямку країв 23 до внутрішньої поверхні еластичних зон 41 клеєм 24. У відповідь на деформацію переднього та заднього кінцевих країв 21, 22 шару-перегородки 20 у Vформу, як показано на Фіг.4, зі стану, показаного на Фіг.2, коли передній і задній кінцеві краї 21, 22 спрямлені, останні виконують функцію підтягування бічних кантів 25 до поздовжньої центральної лінії С-С і тому підсилюють тенденцію бічних кантів 25 до підняття. Бічні канти 25, що поводять себе таким чином, надійно утримуються в щільному контакті навколо ніг споживача знизу і тому ефективно запобігають можливому протіканню рідин організму навколо ніг. Однак, якщо таке запобігання протіканню не потрібно для підгузника 1 типу трусиків, то еластичні елементи 17а, 17b можна не використовувати. 13 На Фіг.5-6 представлені схеми, що ілюструють етапи процесу безперервного виготовлення підгузника 1 типу трусиків, показаного на Фіг.1. На цих схемах напрямок обробки позначено стрілкою MD, а поперечний напрямок, перпендикулярний напрямку обробки MD, позначено двоспрямованою стрілкою CD. На першому етапі (І), показаному на Фіг.5, перше полотно 201 безперервно подають у напрямку обробки MD, переважно у стані, розтягнутому і у напрямку обробки MD, і у напрямку CD. Це перше полотно є шаруватим і складається з безперервного внутрішнього шару 102, який відповідає проникному для рідини внутрішньому шару 2 основи 10а (Фіг.2), який є безперервним у поперечному напрямку X, та зовнішнього шару 103, який відповідає непроникному для рідини зовнішньому шару 3, такої самої ширини, що і безперервний внутрішній шар 102, і є безперервним у поперечному напрямку X. Між цими двома безперервними шарами, внутрішнім 102 та зовнішнім 103, прокладений ряд серцевин 104 для поглинання рідини організму з рівними проміжками від центра, кожна з яких відповідає ширині основи 10а у напрямку обробки MD і прикріплена принаймні до одного з цих безперервних шарів, внутрішнього 102 або зовнішнього 103, термоклеєм (не показаний). Внутрішній та зовнішній безперервні шари 102, 103 також прикріплені один до одного термоклеєм (не показаний). Уявна лінія 151, що проходить у поперечному напрямку CD посередині між кожною парою суміжних серцевин 104, позначає позицію, в якій збірка, що включає перше полотно 201, буде розрізана на наступному етапі (див. Фіг.8), і розмір між кожною парою сусідніх уявних ліній 151 дорівнює ширині основи 10а. Уявна лінія 152 у вигляді петлі, показана двобічно симетричною відносно уявної лінії 151, але асиметричною, якщо дивитися у вертикальному напрямку, тобто у поперечному напрямку CD позначає межу, що оточує ділянку, яку буде відрізано на наступному етапі (див. Фіг.7). Одразу за уявною лінією 152 вздовж неї проходять еластичні елементи 117а, 117b, розміщені між внутрішнім і зовнішнім безперервними шарами 102, 103 і прикріплені принаймні до одного з цих безперервних шарів, внутрішнього 102 або зовнішнього 103, термоклеєм (не показаний). Еластичні елементи 117а, 117b відповідно описують практично напівкола і перетинають один одного таким чином, що описують разом петлю, причому ці еластичні елементи 117а, 117b є розтягнутими принаймні частково вздовж цієї петлі. Крім того, перше полотно 201 має уздовж своїх країв 107b, 108b, паралельних один одному у напрямку обробки MD, еластичні елементи 114а, 114b, що відповідно проходять у розтягнутому стані у напрямку обробки MD. Ці еластичні елементи 114а, 114b прикріплені до внутрішньої поверхні принаймні одного з безперервних шарів, внутрішнього 102 або зовнішнього 103, термоклеєм (не показаний). Протилежні краї 107b, 108b першого полотна 201 захоплені у напрямку їхньої товщини відповідними комплектами подавальних валків 153 відповідно, спарованими у поперечному напрямку і призначеними подавати перше полотно 201 у розтягнутому стані у напрямку об 93611 14 робки MD. Комплекти подавальних валків 153, спаровані таким чином, розміщені з відповідними інтервалами у напрямку обробки MD. Хоча вісі 154 цих подавальних валків 153 показані перпендикулярними напрямку обробки MD, кут цих осей 154 відносно напрямку обробки MD можна, при необхідності, відповідно змінювати. Додатково до подавальних валків 153 вздовж протилежних країв 107b, 108b на відповідних ділянках розміщені розтягуючі валки 156, спаровані у поперечному напрямку, які можна утримувати в контакті з безперервним внутрішнім шаром 102 і таким чином розтягувати перше полотно 201 у поперечному напрямку CD. Хоча показано, що вісі 157 розтягуючих валків 156 перетинають напрямок обробки MD навскіс під конкретним кутом, цей кут не обмежується цим конкретно показаним кутом. Уявна лінія р-р на Фіг.5 позначає першу центральну лінію, що ділить навпіл перше полотно 201 у поперечному напрямку CD. Очевидно, що перше полотно 201 можна подавати у напрямку обробки будьяким іншим засобом замість валків 153, 156, застосованих у показаному варіанті. У показаному варіанті перше полотно 201 можна послідовно розрізати при кроці подачі, що відповідає відстані між кожною парою сусідніх уявних ліній 151, 151, для отримання основи 10а у безперервному режимі. На другому етапі (II), показаному на Фіг.6, одразу за петлеподібною уявною лінією 152 і вздовж неї, на безперервний внутрішній шар 102 першого полотна 201 наносять термоклей 124, також фактично у формі петлі. Межі, в яких клей 124 наносять на безперервний внутрішній шар 102, визначені відстанню m від першої центральної лінії р-р з обох боків від неї у поперечному напрямку CD, переважно на одному рівні з еластичними елементами 117а, 117b. На третьому етапі (III), показаному на Фіг.6, друге полотно 202, що включає шари-перегородки 20, призначені для прикріплення до відповідної основи 10а і послідовно розміщені у поперечному напрямку X, безперервно подають у напрямку обробки MD, переважно у стані, розтягнутому і у напрямку обробки MD, і у напрямку CD, на перше полотно 201 таким чином, що друга центральна лінія q-q, що ділить навпіл друге полотно 202 у поперечному напрямку, співпадає з першою центральною лінією р-р першого полотна 201. Слід розуміти, що перша центральна лінія р-р і друга центральна лінія q-q можуть бути не вирівняними одна з одною, оскільки таке вирівнювання не заважає виготовленню та використанню підгузника типу трусиків. Перше полотно 201 і друге полотно 202 з'єднують одне з одним клеєм 124, нанесеним на перше полотно 201, для отримання першого комбінованого полотна 301. В цьому першому комбінованому полотні 301 перше полотно 201 і друге полотно 202 не скріплені одне з одним, за винятком ділянок, де вони скріплені клеєм 124. Як варіант, друге полотно 202 можна прикріплювати до першого полотна 201 на ділянці біля середини між кожною парою сусідніх уявних ліній 151, 151. Друге полотно 202 має пару країв 121с, 122с, паралельних один одному у напрямку 15 обробки MD, які проходять відповідно на відстанях Hf, Hr від другої центральної лінії q-q, причому відстань Hf дорівнює відстані Нr. Кожна з відстаней Hf, Hr може дорівнювати розміру m, що визначає межі, в яких на першому полотні 201 нанесений клей 124, або бути трохи більшою за розмір m. На поверхні другого полотна, не поверненій до першого полотна 201, на край 122с при рівномірних кроках подачі, кожний з яких відповідає ширині основи 10а, наносять клеючу речовину 132, наприклад контактний клей, таким чином, щоб ділянка, покрита клеючою речовиною 132, розміщувалась посередині між кожною парою сусідніх уявних ліній 151, 151. Краї 121с, 122с додатково мають еластичні елементи 121b, 122b, що проходять у напрямку обробки MD і прикріплені у розтягнутому стані до відповідних країв 121с, 122с термоклеєм (не показаний). Хоча це і не показано, подавальні валки і розтягуючі валки, аналогічні тим, що застосовані для першого полотна 201, можна розмістити у відповідних позиціях разом з другим полотном 202 для подачі другого полотна 202 у напрямку обробки MD і для розтягування другого полотна 202 у поперечному напрямку CD. На четвертому етапі (IV), показаному на Фіг.7, перше комбіноване полотно 301, яке подається у напрямку обробки MD, піддають операції вирізання, під час якої секцію, оточену петлеподібною уявною лінією 152 і позначену в середній її частині, якщо дивитися у поперечному напрямку CD, вирізають з першого комбінованого полотна 301 для отримання другого комбінованого полотна 302 з практично круглими наскрізними отворами 112 в середній його частині. На етапі IV в результаті операції вирізання утворюються відходи у вигляді практично круглих клаптів 203. У показаному варіанті наскрізний отвір 112 є симетричним відносно уявної лінії 151, але асиметричним відносно першої та другої центральних ліній р-р, q-q, які співпадають одна з одною. Слід розуміти, що наскрізний отвір 112 можна виконати симетричним відносно першої та другої центральних ліній р-р, qq. На п'ятому етапі (V), показаному на Фіг.8, друге комбіноване полотно згинають уздовж першої та другої центральних ліній р-р, q-q другим полотном 202 всередину, і протилежні половини другого полотна 202, зігнутого таким чином, локально з'єднують одну з одною клеючою речовиною 132 для отримання третього комбінованого полотна 303. Під час з'єднання згаданих половин другого полотна 202, друге комбіноване полотно, зігнуте таким чином, можна стиснути у напрямку його товщини. На шостому етапі (VI), показаному на Фіг.8, внутрішню поверхню першого полотна 201, зігнутого вдвічі, прикріплюють саму до себе з обох боків уявної лінії 151 уздовж двох ділянок з'єднання, кожна з яких включає ряд скріплюючих смужок 109а, 109b, для отримання четвертого комбінованого полотна 304. Для досягнення заданого ефекту зчеплення можна застосовувати відповідні методи і засоби з'єднання, наприклад відомий метод ультразвукового зварювання або термоклей. Ряд скріплюючих смужок 109а і ряд скріплюючих сму 93611 16 жок 109b утворюють відповідно ділянки з'єднання 109, які мають вигляд стрічкоподібних ділянок, що проходять у поперечному напрямку CD. На сьомому етапі (VII), показаному на Фіг.8, четверте полотно 304 розрізають уздовж уявної лінії 151 для отримання окремих підгузників 1 типу трусиків. Основу 10а і шар-перегородку 20 у підгузнику 1 типу трусиків, показаному на Фіг.1 і 2, отримують відповідно з першого полотна 201 і другого полотна 202. Внутрішній шар 2, зовнішній шар 3 і поглинаючу серцевину 4 отримують відповідно з безперервного внутрішнього шару 102, безперервного зовнішнього шару 103 і поглинаючої серцевини 104. Периферичний край наскрізного отвору 112 призначений для утворення периферичних країв 13 отворів 12 для ніг у підгузнику 1, і еластичні елементи 117а, 117b відповідно поділені на праву та ліву половини для утворення передніх еластичних елементів 17а і задніх еластичних елементів 17b відповідних еластичних елементів 17 для ніг, показаних на Фіг.2. Еластичні елементи 114а, 114b у першому полотні 201 відповідають еластичним елементам 14а, 14b для талії, показаним на Фіг.1 відповідно. Клеюча речовина 132, за допомогою якої половини другого полотна 202 скріплені одна з одною, відповідає клеючій речовині 32 на Фіг.3. Фіг.9 і 10 ілюструють один кращий варіант запропонованого способу. Етап IV на Фіг.9 відповідає етапу, що здійснюють після етапу III на Фіг.6, за винятком того, що петлеподібна уявна лінія 152 на етапі IV на Фіг.9 майже відповідає колу, симетричному відносно першої та другої центральних ліній р-р, q-q, які співпадають одна з одною. Безперервний внутрішній шар 102, який складає перше полотно 201, одразу за уявною лінією 152 і вздовж неї покривають клеючою речовиною 124, за допомогою якої друге полотно 202 прикріплюється до першого полотна 201. Еластичні елементи 117а, 117b розміщують між безперервним внутрішнім шаром 102 і безперервним зовнішнім шаром 103. На п'ятому етапі (V), показаному на Фіг.10, перше комбіноване полотно 301 згинають уздовж першої та другої центральних ліній р-р, q-q другим полотном 202 всередину, і відповідні половини другого полотна 202 з'єднують одну з одною клеючою речовиною 132 для отримання другого комбінованого полотна 302, виконаного з ділянками з'єднання 135. На шостому етапі (VI), показаному на Фіг.10, секцію, оточену практично кільцеподібною уявною лінією 152, вирізають з другого комбінованого полотна 302 для отримання третього комбінованого полотна 303 з практично напівкруглими вирізами 112. В результаті такої операції вирізання утворюються відходи у вигляді практично напівкруглих клаптів 203 полотна, кожний з яких має хорду, визначену першою і другою центральними лініями рр, q-q, які співпадають одна з одною, і дуговий сегмент, опуклий у напрямку до країв 107b, 108b першого полотна 201, симетричних відносно уявної лінії 151. На сьомому етапі (VII), показаному на Фіг.10, внутрішню поверхню першого полотна 201, зігнутого вдвічі, прикріплюють саму до себе з обох 17 боків уявної лінії 151 уздовж двох ділянок з'єднання, кожна з яких включає ряд скріплюючих смужок 109а, 109b, для отримання четвертого комбінованого полотна 304. На сьомому етапі (VII), показаному на Фіг.10, четверте полотно 304 розрізають уздовж уявних ліній 151 для отримання окремих підгузників 1 типу трусиків. Описаний приклад способу виготовлення підгузника типу трусиків дає можливість утримувати перше полотно 201 і друге полотно у розтягнутому стані і у напрямку обробки MD, і у поперечному напрямку CD за допомогою подавальних валків і розтягуючих валків, розміщених у відповідних позиціях вздовж країв полотен 201, 202 відповідно. Немає потреби у патронах або подібних засобах, 93611 18 застосовуваних лише для утримання першого і другого полотен 201, 202 у розтягнутому стані, і тому і перше полотно 201, і друге полотно 202 не витрачаються марно під час виготовлення підгузника 1 типу трусиків. Крім того, виготовлений запропонованим способом підгузник 1 типу трусиків вигідно полегшує точне розміщення переднього отвору 33 і заднього отвору 34 кишені 20а відповідно напроти зовнішніх геніталій та заднього проходу споживача (див. Фіг.1, 3 і 4). Етапи запропонованого способу, описані як приклад, можна по-різному модифікувати, не виходячи за межі об'єму винаходу. Наприклад, підгузник 1 типу трусиків можна виготовляти без еластичних елементів 117а, 117b. 19 93611 20 21 Комп’ютерна верстка Л. Ціхановська 93611 Підписне 22 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
