Пружна віброопора

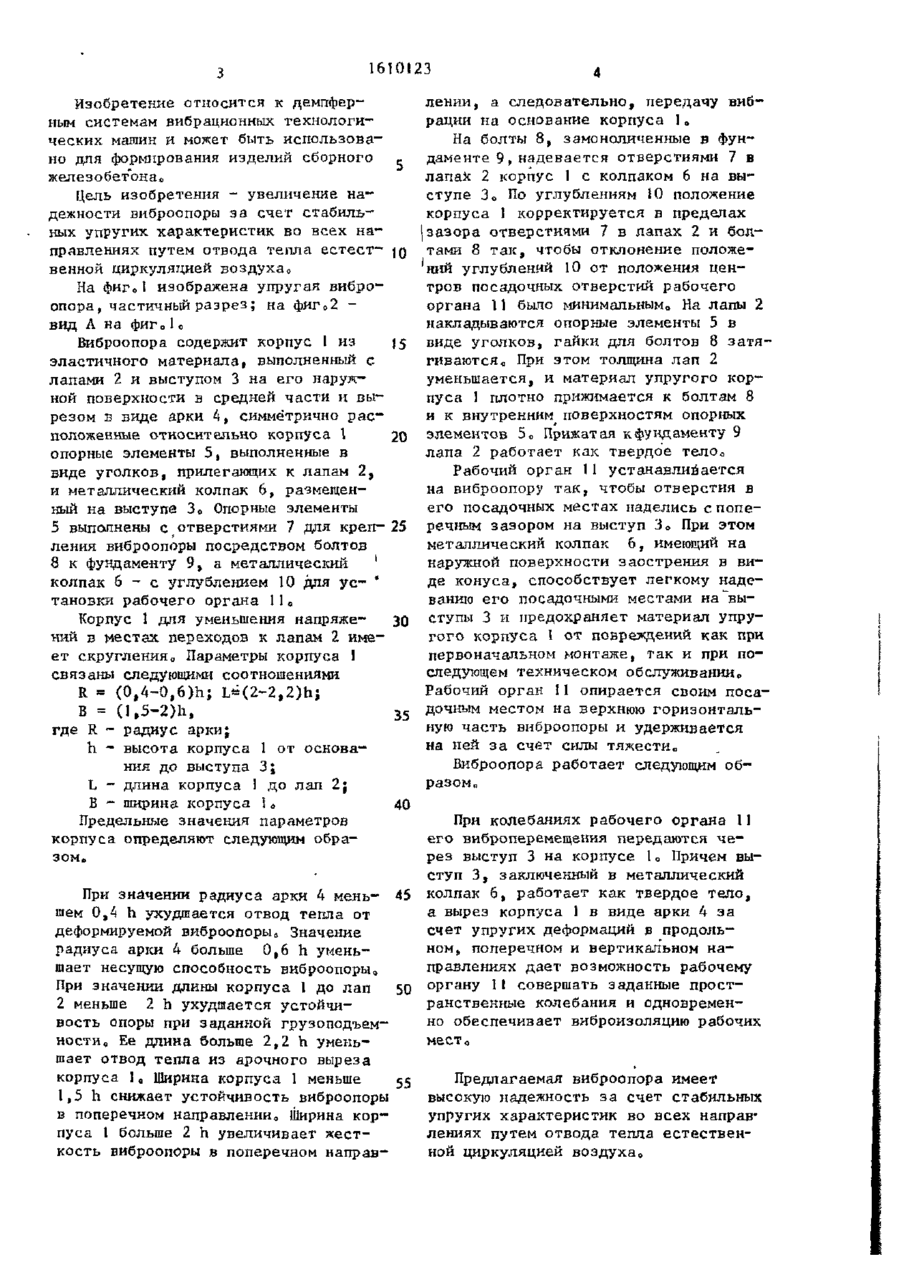

Изобретение относится к демпферным системам вибрационных технологических машин и может быть использовано для формирования изделий сборного железобетона» Целью изобретения явля ется увеличение надежности виброопоры за счет стабильных упругих характеристик во всех направлениях путем отвода тепла естественной циркуляцией воздуха^ Для повышения надежности виброопоры она имеет корпус 1, выполненный из упругого материала с вырезом в виде арки 4, с лапами 2 и выступом 3 на его наружной поверхности средней части, симметрично расположенные относительно него опорные элементы 5 в виде уголков, прилегающих к лапам 2, и металлический колпак 6, размещенный на выступе 3, а радиус арки 4, высота корпуса 1 от основания до выступа 3, длина корпуса 1 до лап 2 и ширина корпуса I связаны определенным соотношением» 2 ил„ Фиг. J Р 14 1610123 Изобретение относится к демпферным системам вибрационных технологических машин и может быть использова— но для формирования изделий сборного с желез обет*онао Цель изобретения ~ увеличение надежности виброопоры за счет стабильных упругих характеристик во всех на" правлениях путем отвода тепла естест™ JQ венной циркуляцией воздуха о На фиг о 1 изображена упругая виброопора, частичный разрез; на фиг о 2 вид А на фиго1о Виброопора содержит корпус I из J5 эластичного материала, выполненный с лапами 2 и выступом 3 на его наружной поверхности в средней части и вырезом в виде арки 4, симметрично р а с положенные относительно корпуса \ 20 опорные элементы 5, выполненные в виде уголков, прилегающих к лапам 2, и металлический колпак 6, размещенный на выступе Зо Опорные элементы 5 выполнены с отверстиями 7 для креп- 25 ления виброопоры посредством болтов 8 к фундаменту 9, а металлический ' колпак 6 - е углублением 10 для ус- * тановки рабочего органа 11 о Корпус 1 для уменьшения напряжеЗО ний в местах переходов к лапам 2 имеет скругленияо Параметры корпуса 1 связаны следующими соотношениями R = ( 0 , 4 - 0 , 6 ) h ; L*(2-2,2)h; Б = (l,5-2)h, 3 5 где R - радиус арки; h - высота корпуса 1 от основания до выступа 3; Ь - длина корпуса 1 до лап 2; В - ширина корпуса 1 0 40 Предельные значения параметров корпуса определяют следующим образом,, лении, а следовательно, передачу вибрации на основание корпуса 1* На болты 8, замоноличенные в фундаменте 9, надевается отверстиями 7 в лапах 2 корпус 1 с колпаком 6 на выступе З о По углублениям 10 положение корпуса I корректируется в пределах зазора отверстиями 7 в лапах 2 и болтами 8 так. чтобы отклонение положеі ' ний углублений 10 от положения центров посадочных отверстий рабочего органа 11 было минимальнымо На лапы 2 накладываются опорные элементы 5 в виде уголков, гайки для болтов 8 затягиваютсяо При этом толщина лап 2 уменьшается, и материал упругого корпуса 1 плотно прижимается к болтам 8 и к внутренним поверхностям опорных элементов 5 О Прижатая кфундаменту 9 лапа 2 работает как твердое тело о Рабочий орган 11 устанавливается на виброопору так, чтобы отверстия в его посадочных местах наделись с поперечным зазором на выступ З о При этом металлический колпак 6, имеющий на наружной поверхности заострения в виде конуса, способствует легкому надеванию его посадочными местами на выступы 3 и предохраняет материал упругого корпуса Ї от повреждений как при первоначальном монтаже, так и при последующем техническом обслуживании0 Рабочий орган I1 опирается своим посадочным местом на верхнюю горизонтальную часть виброопоры и удерживается на ней за счет силы тяжести„ Виброопора работает следующим образомо При колебаниях рабочего органа I1 его виброперемещения передаются через выступ 3 на корпусе 1 0 Причем выступ 3, заключенный в металлический При значении радиуса арки 4 мень- 45 колпак 6, работает как твердое тело, а вырез корпуса 1 в виде арки 4 за шем 0,4 h ухудшается отвод тепла от счет упругих деформаций в продольдеформируемой виброопоры0 Значение ном, поперечном и вертикальном нарадиуса арки 4 больше 0,6 h уменьправлениях дает возможность рабочему шает несущую способность виброопоры0 При значении длины корпуса 1 до лап 50 органу 11 совершать заданные пространственные колебания и одновремен2 меньше 2 h ухудшается устойчино обеспечивает виброизоляцию рабочих вость опоры при заданной грузоподъемместо ности. Ее длина больше 2,2 h уменьшает отвод тепла из арочного выреза корпуса 1„ Ширина корпуса 1 меньше 55 Предлагаемая виброопора имеет 1,5 h снижает устойчивость виброопоры высокую надежность за счет стабильных в поперечном направление Ширина корупругих характеристик во всех направпуса 1 больше 2 h увеличивает жестлениях путем отвода тепла естественкость виброопоры в поперечном направной циркуляцией воздуха 0 1610123 Ф о р м у л а и з о б р е т е н и я Упругая виброопора, содержащая корпус с вырезом в виде арки и симметрично расположенные относительно него опорные элементы с крепежными отверстиями» о т л и ч а ю щ а я с я тем, ч т о , с целью увеличения ее надежности» в корпусе выполнены лапы и на наружной поверхности средней ч а с ти - выступ и параметры его связаны • соотношениями to R = (0,4-0,b) h; L = (2-2,2) h; * В * (1,5-2) h, •где R - радиус арки; h - высота корпуса от основания до выступа; L - длина корпуса до пап; В - ширина корпуса, причем опорные элементы выполнены в виде уголков, прилегающих к лапам, а опора снабжена металлическим колпаком, размещенным на выступе о ВидА
