Закрита електрична машина

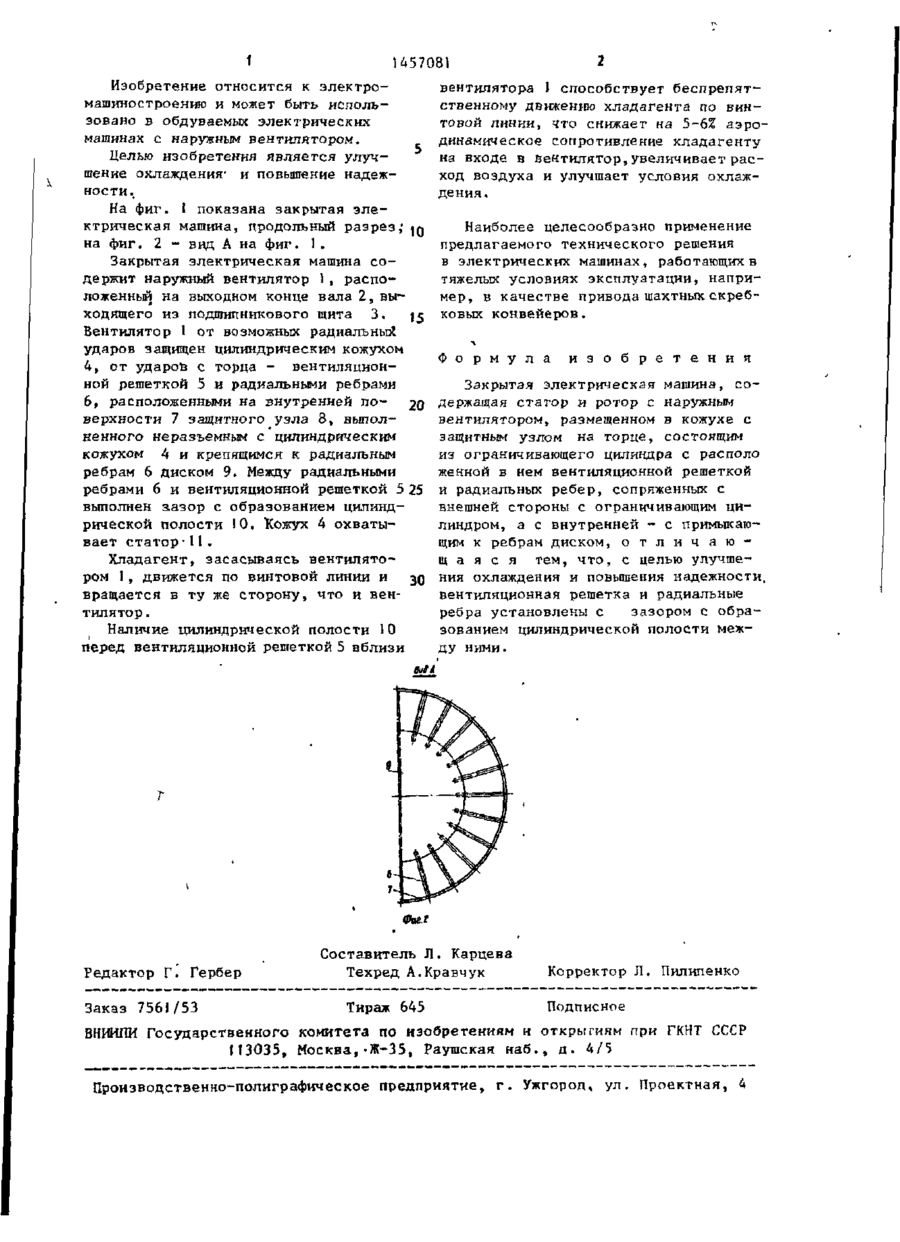

Изобретение относится к электромашиностроению. Целью изобретения является улучшение охлаждения. Закрытая электрическая машина содержит вентилятор 1, защищенный кожухом 4 от радиальных ударов и вентиляционной решеткой 5 и радиальными ребрами 6 - от ударов с торца. Благодаря тому, что между радиальными ребрами 6 и вентиляционной решеткой 5 выполнен зазор с образованием цилиндрической полости 10, способствующей беспрепятственному движению хладагента по винтовой линии, обеспечивается снижение аэродинамического сопротивления, 2 ил. •? читан 1 1457081 Изобретение относится к электромашиностроению и может быть использовано в обдуваемых электрических машинах с наружным вентилятором. Целью изобретения является улучшение охлаждения* и повышение надежности. На фиг. 1 показана закрытая электрическая машина, продольный разрез,* на фиг. 2 - вид А на фиг. 1 . Закрытая электрическая машина содержит наружный вентилятор 1, расположенный на выходном конце вала 2, выходящего из подшипникового щита 3. Вентилятор 1 от возможных радиальный ударов защищен цилиндрическим кожухом 4, от ударов с торца - вентиляционной решеткой 5 и радиальными ребрами 6, расположенными па внутренней по20 верхности 7 защитного узла 8» выполненного неразъемным с цилиндрическим кожухом 4 и крепящимся к радиальным ребрам 6 диском 9. Между радиальными ребрами 6 и вентиляционной решеткой 5 25 выполнен з.азор с образованием цилиндрической полости ! 0 . Кожух 4 охватывает статор-11. Хладагент, засасываясь вентилятором 1, движется по винтовой линии и 30 вращается в ту же сторону, что и вентилятор . Наличие цилиндрической полости 10 перед вентиляционной решеткой 5 вблизи вентилятора 1 способствует беспрепятственному движению хладагента по винтовой линии, что снижает на 5-6% аэродинамическое сопротивление хладагенту на входе в вентилятор,увеличивает расход воздуха и улучшает условия охлаждения. Наиболее целесообразно применение предлагаемого технического решения в электрических машинах, работающих в тяжелых условиях эксплуатации, например, в качестве привода шахтных скребковых конвейеров. Л Ф о р м у л а и з о б р е т е н и я Закрытая электрическая машина, содержащая статор и ротор с наружным вентилятором, размещенном в кожухе с защитным узлом на торце, состоящим из ограничивающего цилиндра с располо женной в нем вентиляционной решеткой и радиальных ребер, сопряженных с внешней стороны с ограничивающим цилиндром, а с внутренней - с примыкающим к ребрам диском, о т л и ч а ю щ а я с я тем, ч т о , с целью улучшения охлаждения и повышения надежности, вентиляционная решетка и радиальные ребра установлены с зазором с образованием цилиндрической полости между ними. Butt ФиЄ.2 Редактор Г. Гербер Составитель Л. Карцева Техред А.Кравчук Корректор Л. Пилипенко Заказ 7561/53 Тираж 645 Подписное В И П Государственного комитета по изобретениям к открытиям при ГКНТ СССР НИИ (13035, Москва,-Ж-35, Раушская наб., д . Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
