Гвинтовий прес з реверсивним гідроімпульсним приводом

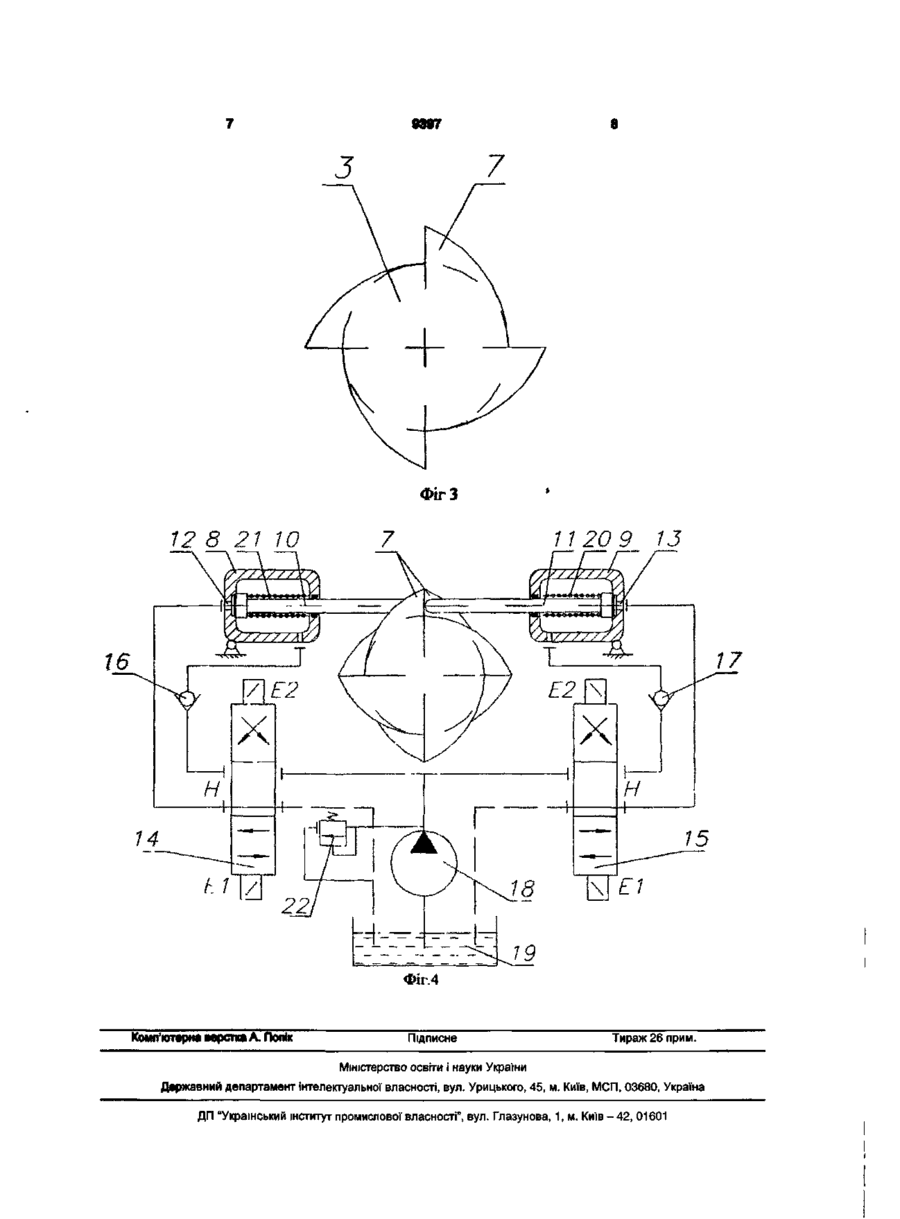

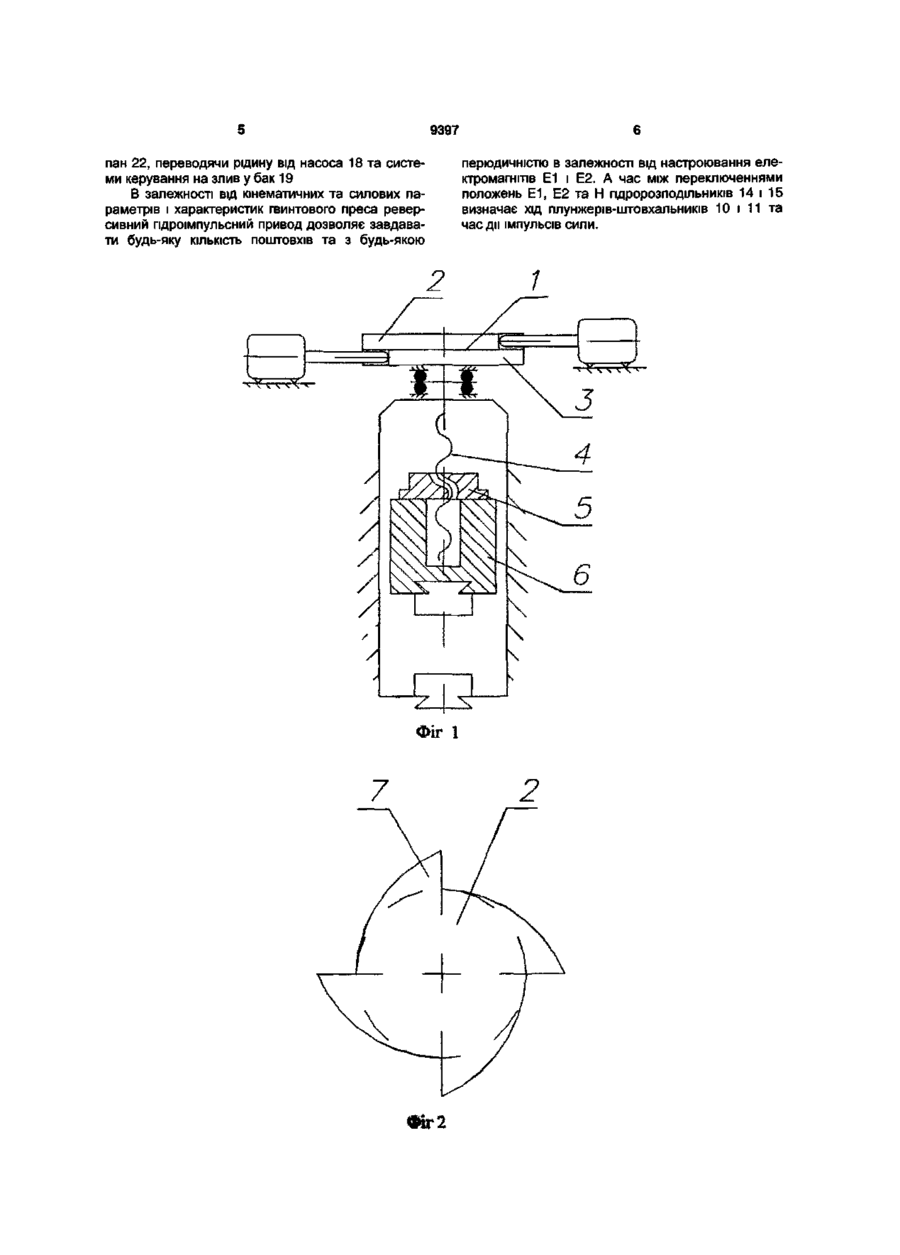

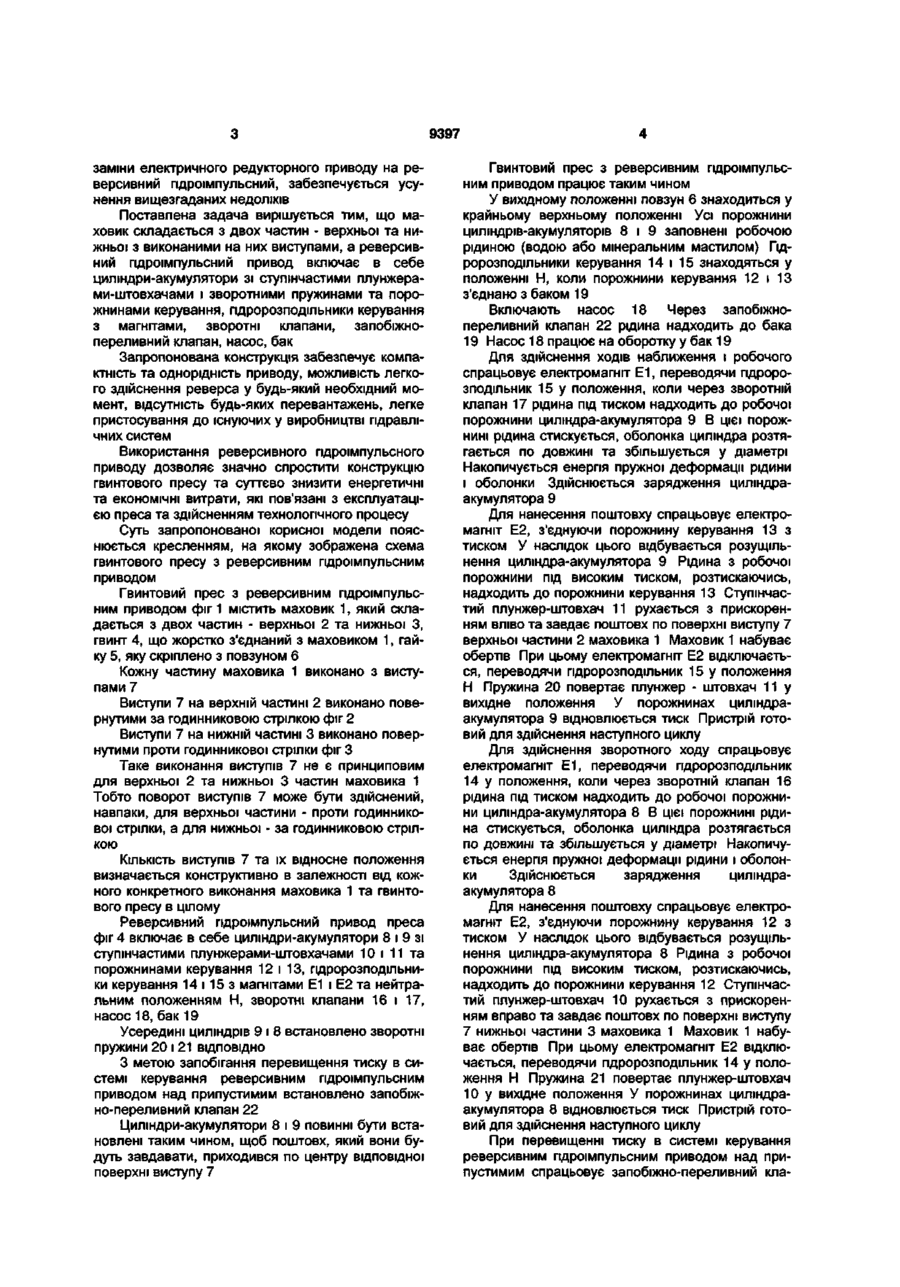

Гвинтовий прес з реверсивним гідроімпульсним приводом, що містить маховик, гвинт, гайку та повзун, який відрізняється тим, що маховик складається з двох частин - верхньої та нижньої, з виконаними на них виступами, а реверсивний гідроімпульсний привід включає в себе циліндриакумулятори із ступінчастими плунжерамиштовхачами і зворотними пружинами та порожнинами керування, гідророзподільники керування з магнітами, зворотні клапани, запобіжнопереливний клапан, насос, бак. Корисна модель відноситься до галузі обробки матеріалів тиском, а саме до ковальськоштампувального обладнання з гвинтовим виконавчим механізмом. Відома конструкція гвинтового пресу з муфтовим приводом [Патент RU2169077 С2, МПК В30В1/18. Винтовой пресс с муфтовым приводом/ Сафонов А.В., Крук AT., Аверин В.В., Витков О.П. Воронежское ЗАО по выпуску тяжелых механических прессов. Заявл. 25.05.1999. Опубл. 20.06.2001], що містить змонтований у направляючих повзун з закріпленою у ньому гайкою, яку зчленовано нарізкою з гвинтом, розміщеним з можливістю обертання в опорах станини, приводний маховик з гвинтом, приводну муфту з веденим і ведучим натискними дисками та електродвигуном зворотного ходу. Для зменшення енергозатрат і спрощення та здешевлення конструкції преса та його експлуатації він постачений встановленим на маховику редуктором, ведучий вал якого з'єднано з гвинтом, а ведений вал - з валом електродвигуна зворотного ходу, при цьому останній встановлено на маховику. Також відома конструкція гвинтового преса [Патент RU2193971 С2, МПК В30В1/18. Винтовой пресс/ Степанов Б.А., Демин В.А., Тимохин B.C. Московський]. В направляючих станини встановлено ползун, який з'єднано з гвинтом несамогальмуючим механізмом. Останній утворено закріпленою у повзуні гайкою та гвинтом, що несе на своєму торці диск з закріпленими на ньому фрикційними елементами. Співвісно гвинту встановле но ведучий маховик, який з'єднано з електродвигуном. Співвісно ведучому маховику з можливістю взаємодії з ним розташовано робочий маховик. Вказана взаємодія забезпечується електромагнітним полем, яке утворюється катушками, з'єднаними з джерелом постійного струму. На робочому маховику закріплено циліндр з плунжером, що взаємодіє з фрикційними елементами диска. На станині закріплено зворотні циліндри, які пов'язані з повзуном. Ведучий маховик може бути зв'язаним з електродвигуном за допомогою пасової передачі, а котушки можуть бути встановлені на зовнішньому боці робочого маховика або на внутрішньому боці ведучого маховика. В результаті забезпечується підвищення надійності преса та запобігання його перевантаженню. Найбільш близьким аналогом пристрою, що заявляється, обраним як прототип, є електрогвинтовий прес [Бочаров Ю.А. Винтовые прессы. М.: Машиностроение, 1976. - с. 103, рис.3.1,ж], що містить маховик, гвинт, гайку, повзун, електродвигун та зубчату передачу. Загальними істотними ознаками відомого і приладу, що заявляється, є маховик, гвинт, гайка та повзун. Загальними недоліками відомої конструкції електрогвинтового преса є наявність редукторного приводу, зубчаті зчеплення якого мають тихохідні властивості. Крім цього необхідність у постійному реверсі призводить до перегріву електродвигуна унаслідок підвищеннях пускових струмів. В основу корисної моделі поставлена задача вдосконалення гвинтового пресу, у якому шляхом h со О) о> 9397 заміни електричного редукторного приводу на реверсивний гідроімпульсний, забезпечується усунення вищезгаданих недоліків Поставлена задача вирішується тим, що маховик складається з двох частин - верхньої та нижньої з виконаними на них виступами, а реверсивний гідроімпульсний привод включає в себе циліндри-акумулятори зі ступінчастими плунжерами-штовхачами і зворотними пружинами та порожнинами керування, пдророзподільники керування з магнітами, зворотні клапани, запобіжнопереливний клапан, насос, бак Запропонована конструкція забезпечує компактність та однорідність приводу, можливість легкого здійснення реверса у будь-який необхідний момент, відсутність будь-яких перевантажень, легке пристосування до існуючих у виробництві гідравлічних систем Використання реверсивного гідроімпульсного приводу дозволяє значно спростити конструкцію гвинтового пресу та суттєво знизити енергетичні та економічні витрати, які пов'язані з експлуатацією преса та здійсненням технологічного процесу Суть запропонованої корисної модели пояснюється кресленням, на якому зображена схема гвинтового пресу з реверсивним гідроімпульсним приводом Гвинтовий прес з реверсивним гідроімпульсним приводом фіг 1 містить маховик 1, який складається з двох частин - верхньої 2 та нижньої З, гвинт 4, що жорстко з'єднаний з маховиком 1, гайку 5, яку скріплено з повзуном 6 Кожну частину маховика 1 виконано з виступами 7 Виступи 7 на верхній частині 2 виконано повернутими за годинниковою стрілкою фіг 2 Виступи 7 на нижній частині 3 виконано повернутими проти годинникової стрілки фіг З Таке виконання виступів 7 не є принциповим для верхньої 2 та нижньої 3 частин маховика 1 Тобто поворот виступів 7 може бути здійснений, навпаки, для верхньої частини - проти годинникової стрілки, а для нижньої - за годинниковою стрілкою КІЛЬКІСТЬ виступів 7 та їх відносне положення визначається конструктивно в залежності від кожного конкретного виконання маховика 1 та гвинтового пресу в цілому Реверсивний гідроімпульсний привод преса фіг 4 включає в себе циліндри-акумулятори 8 і 9 зі ступінчастими плунжерами-штовхачами 10 і 11 та порожнинами керування 12 і 13, пдророзподільники керування 14 і 15 з магнітами Е1 і Е2 та нейтральним положенням Н, зворотні клапани 16 і 17, насос 18, бак 19 Усередині циліндрів 9 і 8 встановлено зворотні пружини 20 і 21 ВІДПОВІДНО З метою запобігання перевищення тиску в системі керування реверсивним гідроімпульсним приводом над припустимим встановлено запобіжно-переливний клапан 22 Циліндри-акумулятори 8 і 9 повинні бути встановлені таким чином, щоб поштовх, який вони будуть завдавати, приходився по центру відповідної поверхні виступу 7 Гвинтовий прес з реверсивним гідроімпульсним приводом працює таким чином У вихідному положенні повзун 6 знаходиться у крайньому верхньому положенні Усі порожнини циліндрів-акумуляторів 8 і 9 заповнені робочою рідиною (водою або мінеральним мастилом) Пдророзподільники керування 14 і 15 знаходяться у положенні Н, коли порожнини керування 12 і 13 з'єднано з баком 19 Включають насос 18 Через запобіжнопереливний клапан 22 рідина надходить до бака 19 Насос 18 працює на оборотку у бак 19 Для здійснення ходів наближення і робочого спрацьовує електромагніт Е1, переводячи пдророзподільник 15 у положення, коли через зворотній клапан 17 рідина під тиском надходить до робочої порожнини циліндра-акумулятора 9 В цієї порожнині рідина стискується, оболонка циліндра розтягається по довжині та збільшується у діаметрі Накопичується енергія пружної деформації рідини і оболонки Здійснюється зарядження циліндраакумулятора 9 Для нанесення поштовху спрацьовує електромагніт Е2, з'єднуючи порожнину керування 13 з тиском У наслідок цього відбувається розущільнення циліндра-акумулятора 9 Рідина з робочої порожнини під високим тиском, розтискаючись, надходить до порожнини керування 13 Ступінчастий плунжер-штовхач 11 рухається з прискоренням вліво та завдає поштовх по поверхні виступу 7 верхньої частини 2 маховика 1 Маховик 1 набуває обертів При цьому електромагніт Е2 відключається, переводячи пдророзподільник 15 у положення Н Пружина 20 повертає плунжер - штовхач 11 у вихідне положення У порожнинах циліндраакумулятора 9 відновлюється тиск Пристрій готовий для здійснення наступного циклу Для здійснення зворотного ходу спрацьовує електромагніт Е1, переводячи пдророзподільник 14 у положення, коли через зворотній клапан 16 рідина під тиском надходить до робочої порожнини циліндра-акумулятора 8 В цієї порожнині рідина стискується, оболонка циліндра розтягається по довжині та збільшується у діаметрі Накопичується енергія пружної деформації рідини і оболонки Здійснюється зарядження циліндраакумулятора 8 Для нанесення поштовху спрацьовує електромагніт Е2, з'єднуючи порожнину керування 12 з тиском У наслідок цього відбувається розущільнення циліндра-акумулятора 8 Рідина з робочої порожнини під високим тиском, розтискаючись, надходить до порожнини керування 12 Ступінчастий плунжер-штовхач 10 рухається з прискоренням вправо та завдає поштовх по поверхні виступу 7 нижньої частини 3 маховика 1 Маховик 1 набуває обертів При цьому електромагніт Е2 відключається, переводячи пдророзподільник 14 у положення Н Пружина 21 повертає плунжер-штовхач 10 у вихідне положення У порожнинах циліндраакумулятора 8 відновлюється тиск Пристрій готовий для здійснення наступного циклу При перевищенні тиску в системі керування реверсивним гідроімпульсним приводом над припустимим спрацьовує запобіжно-переливний кла 9397 пан 22, переводячи рідину від насоса 18 та системи керування на злив у бак 19 В залежності від кінематичних та силових параметрів і характеристик гвинтового преса реверсивний гідроімпульсний привод дозволяє завдавати будь-яку КІЛЬКІСТЬ поштовхів та з будь-якою ФІг 1 періодичністю в залежності від настроювання електромагнітів Е1 і Е2. А час між переключеннями положень Е1, Е2 та Н пдророзподільників 14 і 15 визначає хід плунжерів-штовхальників 10 і 11 та час дії імпульсів сили. 9ЭВ7 ФігЗ 12 8 21 10 7 П 20 9 13 Фіг.4 Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
