Циліндр накату

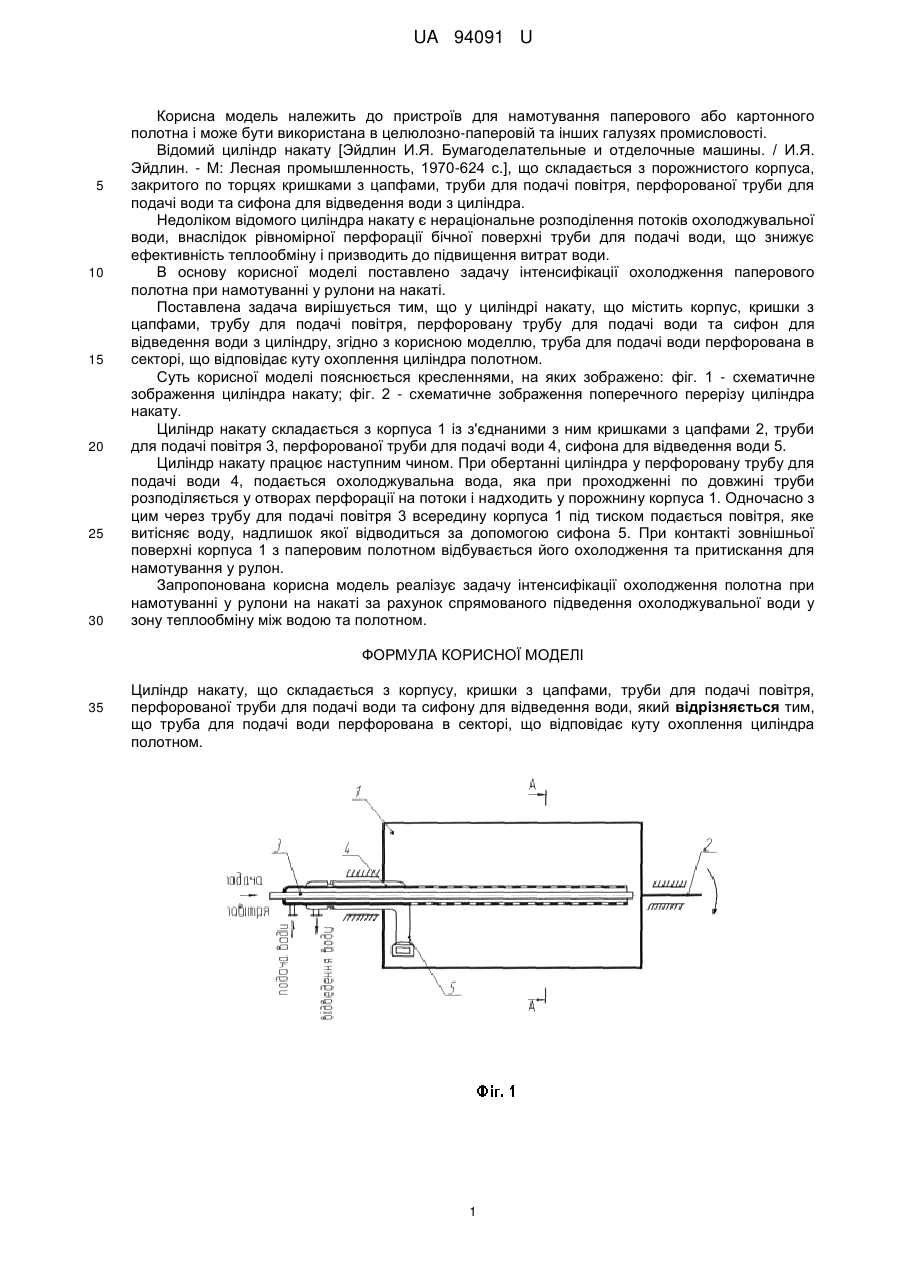

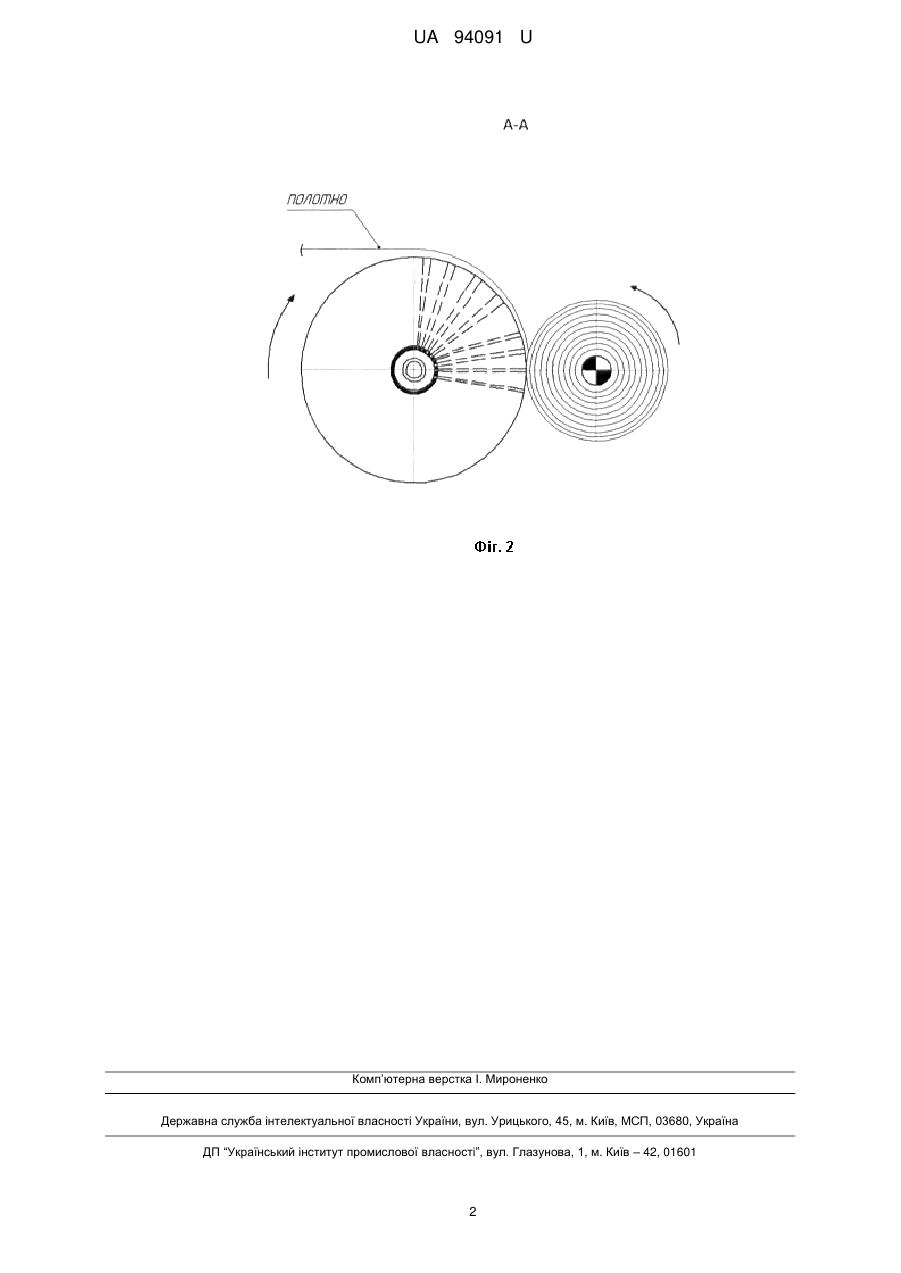

Реферат: Циліндр накату складається з корпусу, кришки з цапфами, труби для подачі повітря, перфорованої труби для подачі води та сифону для відведення води. Труба для подачі води перфорована в секторі, що відповідає куту охоплення циліндра полотном. UA 94091 U (54) ЦИЛІНДР НАКАТУ UA 94091 U UA 94091 U 5 10 15 20 25 30 Корисна модель належить до пристроїв для намотування паперового або картонного полотна і може бути використана в целюлозно-паперовій та інших галузях промисловості. Відомий циліндр накату [Эйдлин И.Я. Бумагоделательные и отделочные машины. / И.Я. Эйдлин. - М: Лесная промышленность, 1970-624 с.], що складається з порожнистого корпуса, закритого по торцях кришками з цапфами, труби для подачі повітря, перфорованої труби для подачі води та сифона для відведення води з циліндра. Недоліком відомого циліндра накату є нераціональне розподілення потоків охолоджувальної води, внаслідок рівномірної перфорації бічної поверхні труби для подачі води, що знижує ефективність теплообміну і призводить до підвищення витрат води. В основу корисної моделі поставлено задачу інтенсифікації охолодження паперового полотна при намотуванні у рулони на накаті. Поставлена задача вирішується тим, що у циліндрі накату, що містить корпус, кришки з цапфами, трубу для подачі повітря, перфоровану трубу для подачі води та сифон для відведення води з циліндру, згідно з корисною моделлю, труба для подачі води перфорована в секторі, що відповідає куту охоплення циліндра полотном. Суть корисної моделі пояснюється кресленнями, на яких зображено: фіг. 1 - схематичне зображення циліндра накату; фіг. 2 - схематичне зображення поперечного перерізу циліндра накату. Циліндр накату складається з корпуса 1 із з'єднаними з ним кришками з цапфами 2, труби для подачі повітря 3, перфорованої труби для подачі води 4, сифона для відведення води 5. Циліндр накату працює наступним чином. При обертанні циліндра у перфоровану трубу для подачі води 4, подається охолоджувальна вода, яка при проходженні по довжині труби розподіляється у отворах перфорації на потоки і надходить у порожнину корпуса 1. Одночасно з цим через трубу для подачі повітря 3 всередину корпуса 1 під тиском подається повітря, яке витісняє воду, надлишок якої відводиться за допомогою сифона 5. При контакті зовнішньої поверхні корпуса 1 з паперовим полотном відбувається його охолодження та притискання для намотування у рулон. Запропонована корисна модель реалізує задачу інтенсифікації охолодження полотна при намотуванні у рулони на накаті за рахунок спрямованого підведення охолоджувальної води у зону теплообміну між водою та полотном. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Циліндр накату, що складається з корпусу, кришки з цапфами, труби для подачі повітря, перфорованої труби для подачі води та сифону для відведення води, який відрізняється тим, що труба для подачі води перфорована в секторі, що відповідає куту охоплення циліндра полотном. 1 UA 94091 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
