Циліндр сушильний
Номер патенту: 55729
Опубліковано: 27.12.2010
Автори: Новохат Олег Анатолійович, Галстян Андрій Сергійович
Формула / Реферат
1. Циліндр сушильний, який складається з корпусу, з'єднаних з ним торцевих кришок з порожнистими цапфами, конденсатовідвідних сифонних пристроїв, турбулізуючого елемента, встановленого в порожнині циліндра уздовж його твірної і закріпленого за допомогою радіально розташованих тримачів на нерухомому центральному валу, який відрізняється тим, що циліндр сушильний разом з турбулізуючим елементом має подачу пари безпосередньо на внутрішню його поверхню та відвід конденсату безпосередньо з внутрішньої поверхні по всій її твірній паронаправляючими та конденсатовідвідними сифонними пристроями відповідно.
2. Циліндр сушильний за п. 1, який відрізняється тим, що зуби турбулізуючого елемента мають Т-подібну форму.
Текст

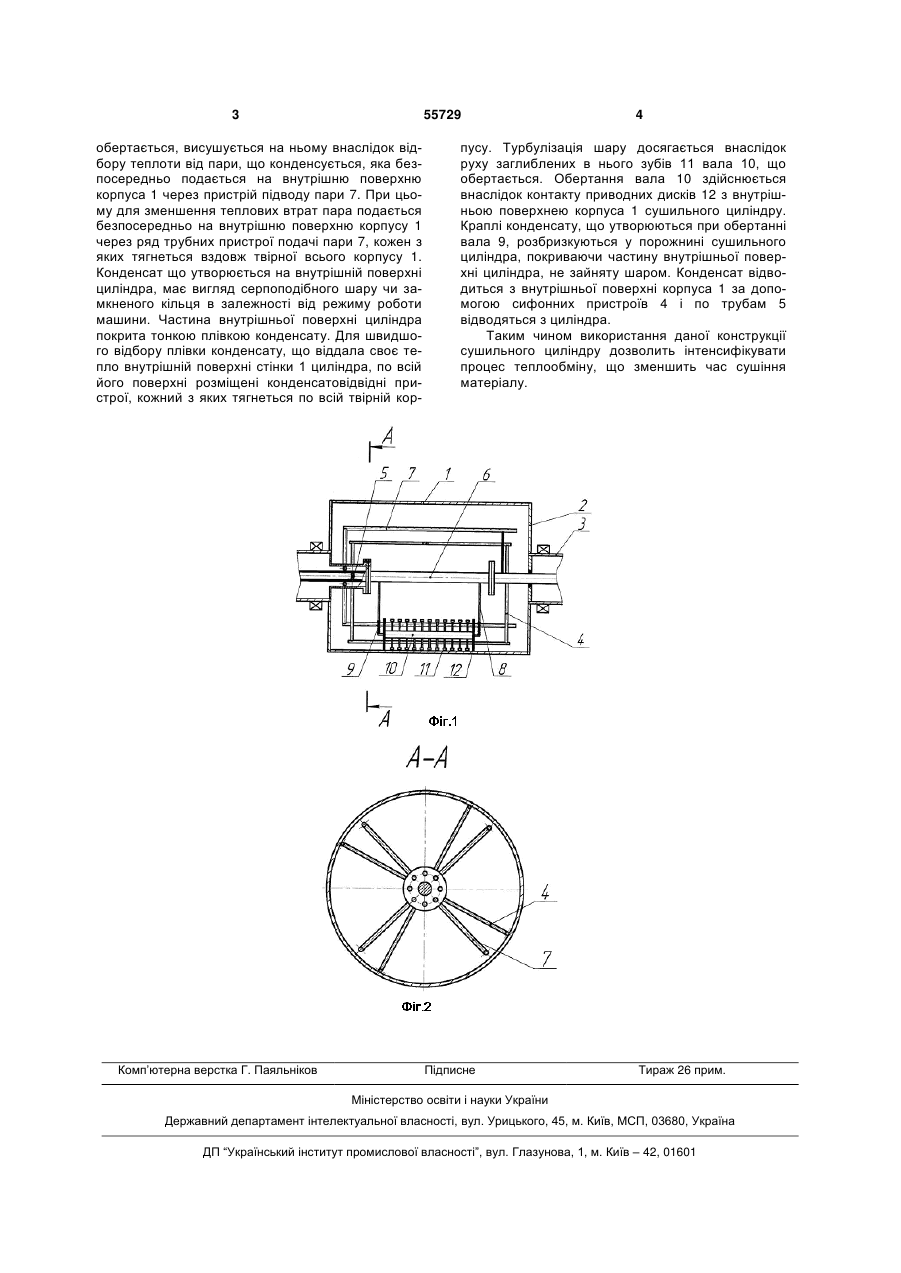

1. Циліндр сушильний, який складається з корпусу, з'єднаних з ним торцевих кришок з порожнистими цапфами, конденсатовідвідних сифонних пристроїв, турбулізуючого елемента, встановленого в порожнині циліндра уздовж його твірної і 3 55729 обертається, висушується на ньому внаслідок відбору теплоти від пари, що конденсується, яка безпосередньо подається на внутрішню поверхню корпуса 1 через пристрій підводу пари 7. При цьому для зменшення теплових втрат пара подається безпосередньо на внутрішню поверхню корпусу 1 через ряд трубних пристрої подачі пари 7, кожен з яких тягнеться вздовж твірної всього корпусу 1. Конденсат що утворюється на внутрішній поверхні циліндра, має вигляд серпоподібного шару чи замкненого кільця в залежності від режиму роботи машини. Частина внутрішньої поверхні циліндра покрита тонкою плівкою конденсату. Для швидшого відбору плівки конденсату, що віддала своє тепло внутрішній поверхні стінки 1 циліндра, по всій його поверхні розміщені конденсатовідвідні пристрої, кожний з яких тягнеться по всій твірній кор Комп’ютерна верстка Г. Паяльніков 4 пусу. Турбулізація шару досягається внаслідок руху заглиблених в нього зубів 11 вала 10, що обертається. Обертання вала 10 здійснюється внаслідок контакту приводних дисків 12 з внутрішньою поверхнею корпуса 1 сушильного циліндру. Краплі конденсату, що утворюються при обертанні вала 9, розбризкуються у порожнині сушильного циліндра, покриваючи частину внутрішньої поверхні циліндра, не зайняту шаром. Конденсат відводиться з внутрішньої поверхні корпуса 1 за допомогою сифонних пристроїв 4 і по трубам 5 відводяться з циліндра. Таким чином використання даної конструкції сушильного циліндру дозволить інтенсифікувати процес теплообміну, що зменшить час сушіння матеріалу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrying cylinder
Автори англійськоюHalstian Andrii Serhiiovych, Novokhat Oleh Anatoliiovych
Назва патенту російськоюЦилиндр сушильный
Автори російськоюГалстян Андрей Сергеевич, Новохат Олег Анатолиевич
МПК / Мітки
МПК: D21F 5/00
Код посилання
<a href="https://ua.patents.su/2-55729-cilindr-sushilnijj.html" target="_blank" rel="follow" title="База патентів України">Циліндр сушильний</a>
Сушильний циліндр папероробної машини
Номер патенту: 54774
Опубліковано: 17.03.2003
Автори: Мулін Володимир Іванович, Капічин Костянтин Кирилович, Коваль Володимир Констянтинович, Кондаков Анатолій Федорович
МПК: D21F 5/00
Мітки: сушильний, папероробної, машини, циліндр
Формула / Реферат:
1. Сушильний циліндр папероробної машини, що містить порожнистий корпус з торцевими кришками та елементами їх кріплення, який відрізняється тим, що у торцях корпуса сформована розвинута поверхня з каналами для теплоносія, а фланцеві поверхні зміщені до внутрішньої частини циліндра в межах міжосьової відстані підшипникових опор на базових поверхнях папероробної машини.2. Сушильний циліндр по п. 1, який відрізняється тим, що розвинута...
Сушильний циліндр
Номер патенту: 75274
Опубліковано: 15.03.2006
Автор: Зайцев Генадій Іванович
МПК: D21F 5/00
Формула / Реферат:
Сушильний циліндр, переважно папероробної машини, який містить корпус, торцеві кришки лицьового та привідного боків машини, встановлений біля торцевої кришки привідного боку машини розподільний диск, який прилягає до внутрішньої поверхні корпусу та має ряд суміжних з нею отворів, до яких приєднані, виконані вздовж твірної корпусу, жолобоподібні збірники конденсату, кожен з яких обладнано на одному з боків, що прилягає до внутрішньої поверхні...
Сушильний циліндр
Номер патенту: 80901
Опубліковано: 12.11.2007
Автори: Зайцев Володимир Іванович, Зайцев Геннадій Іванович
МПК: D21F 5/00
Формула / Реферат:
Сушильний циліндр, переважно папероробної машини, який містить корпус, торцеві кришки лицьового та привідного боків машини, встановлений біля торцевої кришки привідного боку машини розподільний диск, який прилягає до внутрішньої поверхні корпусу та має ряд отворів, до яких приєднані збірники конденсату, трубопровід подачі пари з встановленим на його торці ежектуючим пристроєм, а також нерухомий сифон для відведення конденсату, розміщений між...
Циліндр для термічного оброблення рулонних матеріалів
Номер патенту: 35958
Опубліковано: 16.04.2001
Автор: Мікульонок Ігор Олегович
МПК: D06C 15/00, D21F 5/00, B29C 71/02
Мітки: оброблення, циліндр, рулонних, термічного, матеріалів
Формула / Реферат:
Циліндр для термічного оброблення рулонних матеріалів, що містить нагрівану парою обичайку, торцеві кришки, пристрій підведення пари в порожнину обичайки, виконаний у вигляді трубок, а також пристрій відводу конденсату із вказаної порожнини, який відрізняється тим, що трубки пристрою підведення пари розташовані вздовж обичайки й виконані перфорованими з боку останньої, а пристрій для відводу конденсату виконано у вигляді трубок, за...
Сушильний агрегат відходів деревини та інших сипучих матеріалів
Номер патенту: 43442
Опубліковано: 10.08.2009
Автор: Штогун Олександр Микитович
МПК: F26B 21/02, F26B 23/00
Мітки: відходів, агрегат, деревини, інших, сипучих, матеріалів, сушильний
Формула / Реферат:
1. Сушильний агрегат відходів деревини та інших сипучих матеріалів, який містить енергетичну установку, призначену для використання як палива відходів деревини - сушильного агента, сушильний барабан з пристроєм для завантажування сушильного агента, циклон для транспортування сушильного агента в сушильному барабані, а також для відділення висушеної маси від повітря, та дробарку, при цьому вихід енергетичної установки сполучений із першим...
