Реактивний двигун для перетворення акумульованої енергії обертального руху в реактивну тягу
Формула / Реферат

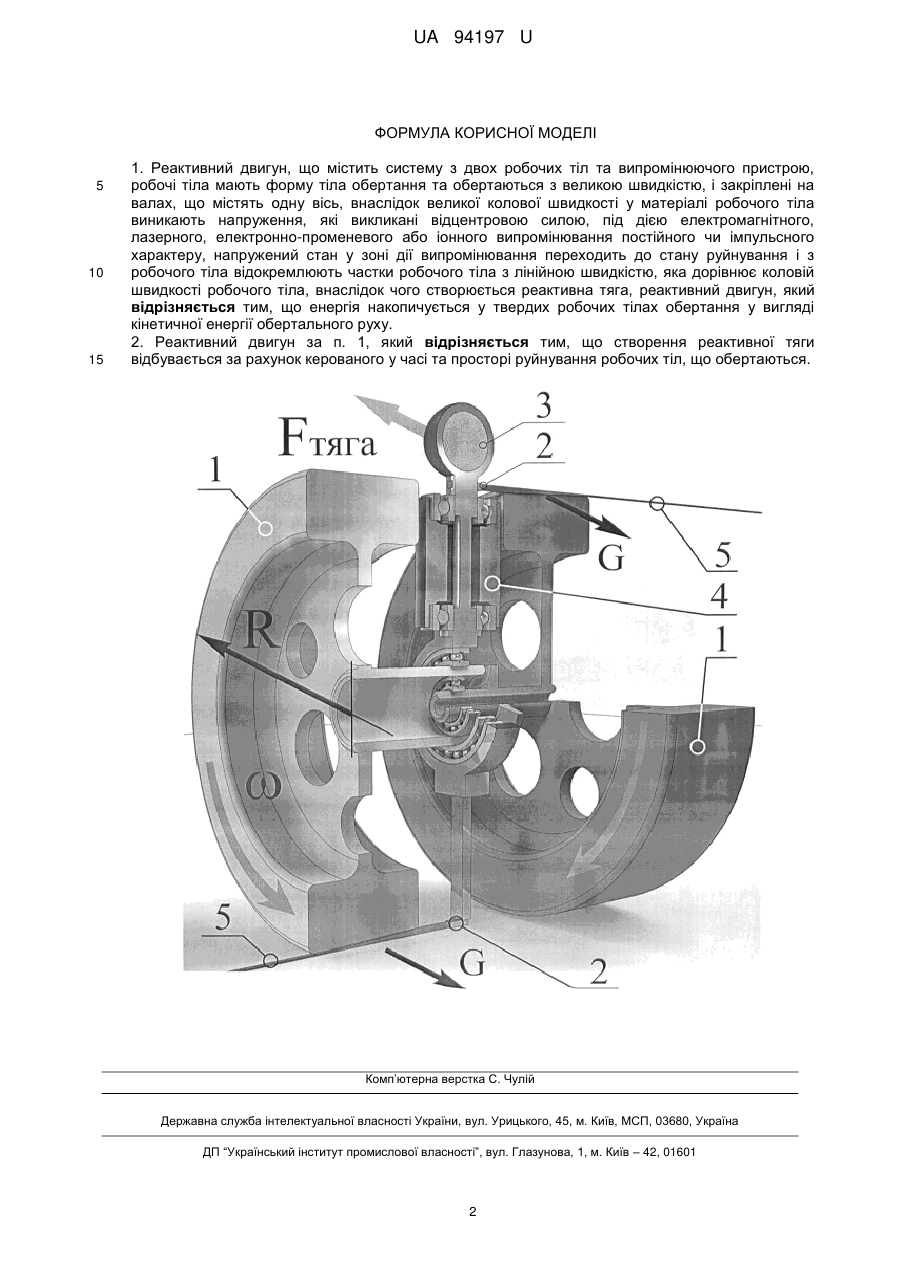

1. Реактивний двигун, що містить систему з двох робочих тіл та випромінюючого пристрою, робочі тіла мають форму тіла обертання та обертаються з великою швидкістю, і закріплені на валах, що містять одну вісь, внаслідок великої колової швидкості у матеріалі робочого тіла виникають напруження, які викликані відцентровою силою, під дією електромагнітного, лазерного, електронно-променевого або іонного випромінювання постійного чи імпульсного характеру, напружений стан у зоні дії випромінювання переходить до стану руйнування і з робочого тіла відокремлюють частки робочого тіла з лінійною швидкістю, яка дорівнює коловій швидкості робочого тіла, внаслідок чого створюється реактивна тяга, реактивний двигун, який відрізняється тим, що енергія накопичується у твердих робочих тілах обертання у вигляді кінетичної енергії обертального руху.
2. Реактивний двигун за п. 1, який відрізняється тим, що створення реактивної тяги відбувається за рахунок керованого у часі та просторі руйнування робочих тіл, що обертаються.
Текст

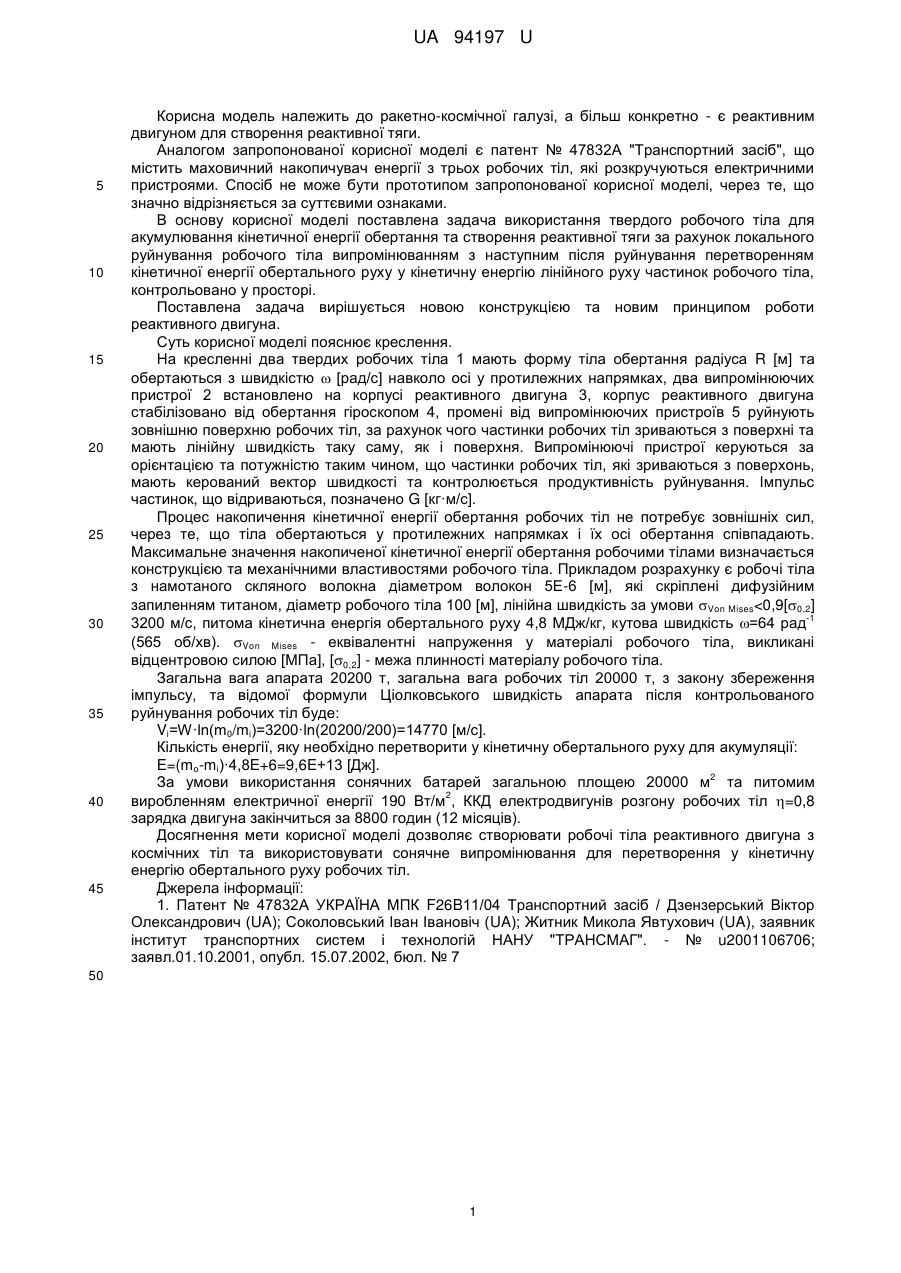

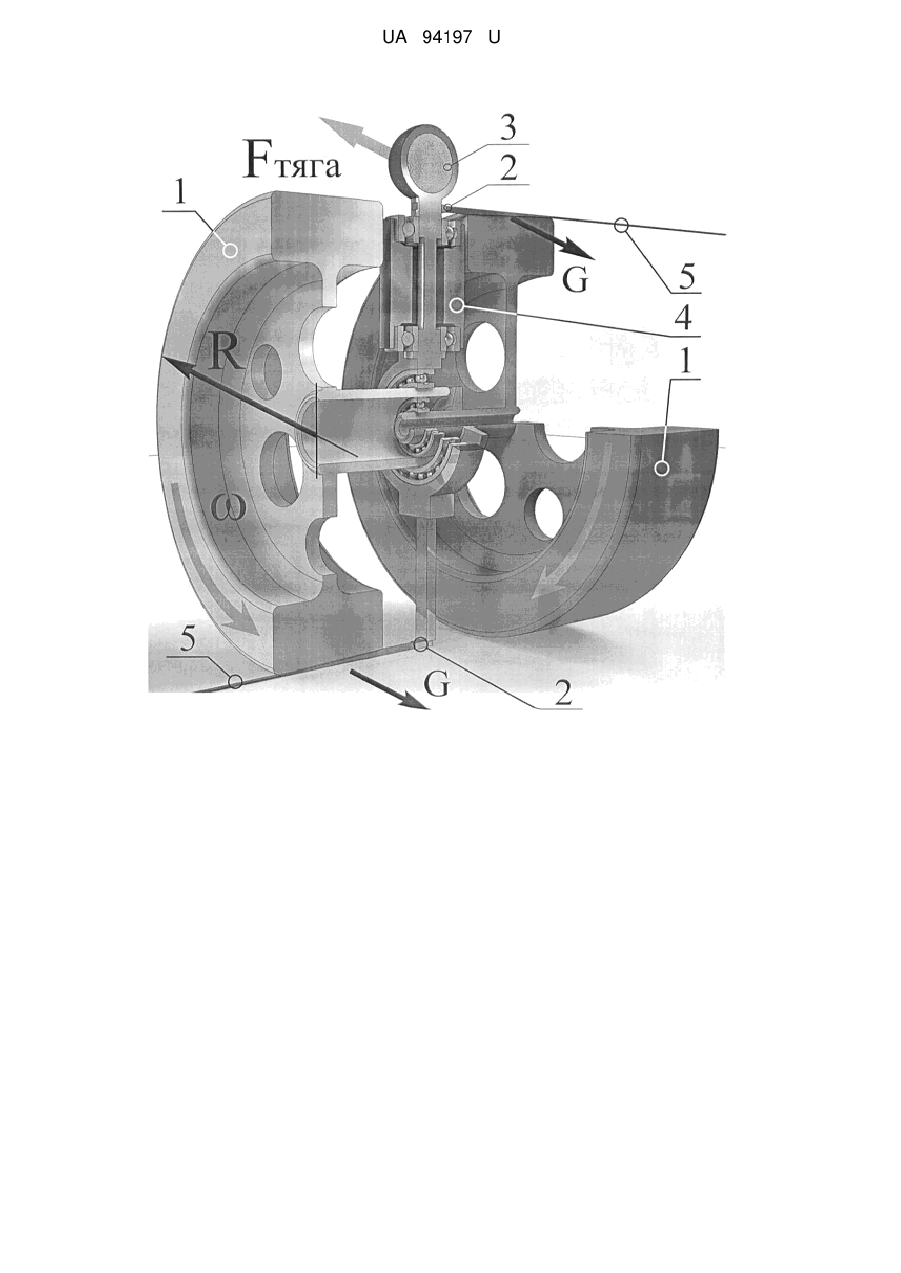

Реферат: UA 94197 U UA 94197 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до ракетно-космічної галузі, а більш конкретно - є реактивним двигуном для створення реактивної тяги. Аналогом запропонованої корисної моделі є патент № 47832А "Транспортний засіб", що містить маховичний накопичувач енергії з трьох робочих тіл, які розкручуються електричними пристроями. Спосіб не може бути прототипом запропонованої корисної моделі, через те, що значно відрізняється за суттєвими ознаками. В основу корисної моделі поставлена задача використання твердого робочого тіла для акумулювання кінетичної енергії обертання та створення реактивної тяги за рахунок локального руйнування робочого тіла випромінюванням з наступним після руйнування перетворенням кінетичної енергії обертального руху у кінетичну енергію лінійного руху частинок робочого тіла, контрольовано у просторі. Поставлена задача вирішується новою конструкцією та новим принципом роботи реактивного двигуна. Суть корисної моделі пояснює креслення. На кресленні два твердих робочих тіла 1 мають форму тіла обертання радіуса R [м] та обертаються з швидкістю [рад/с] навколо осі у протилежних напрямках, два випромінюючих пристрої 2 встановлено на корпусі реактивного двигуна 3, корпус реактивного двигуна стабілізовано від обертання гіроскопом 4, промені від випромінюючих пристроїв 5 руйнують зовнішню поверхню робочих тіл, за рахунок чого частинки робочих тіл зриваються з поверхні та мають лінійну швидкість таку саму, як і поверхня. Випромінюючі пристрої керуються за орієнтацією та потужністю таким чином, що частинки робочих тіл, які зриваються з поверхонь, мають керований вектор швидкості та контролюється продуктивність руйнування. Імпульс частинок, що відриваються, позначено G [кг·м/с]. Процес накопичення кінетичної енергії обертання робочих тіл не потребує зовнішніх сил, через те, що тіла обертаються у протилежних напрямках і їх осі обертання співпадають. Максимальне значення накопиченої кінетичної енергії обертання робочими тілами визначається конструкцією та механічними властивостями робочого тіла. Прикладом розрахунку є робочі тіла з намотаного скляного волокна діаметром волокон 5Е-6 [м], які скріплені дифузійним запиленням титаном, діаметр робочого тіла 100 [м], лінійна швидкість за умови Von Mises
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B64G 1/28
Мітки: тягу, реактивну, енергії, перетворення, руху, акумульованої, двигун, реактивний, обертального
