Снаряд із зниженою заперешкодною дією

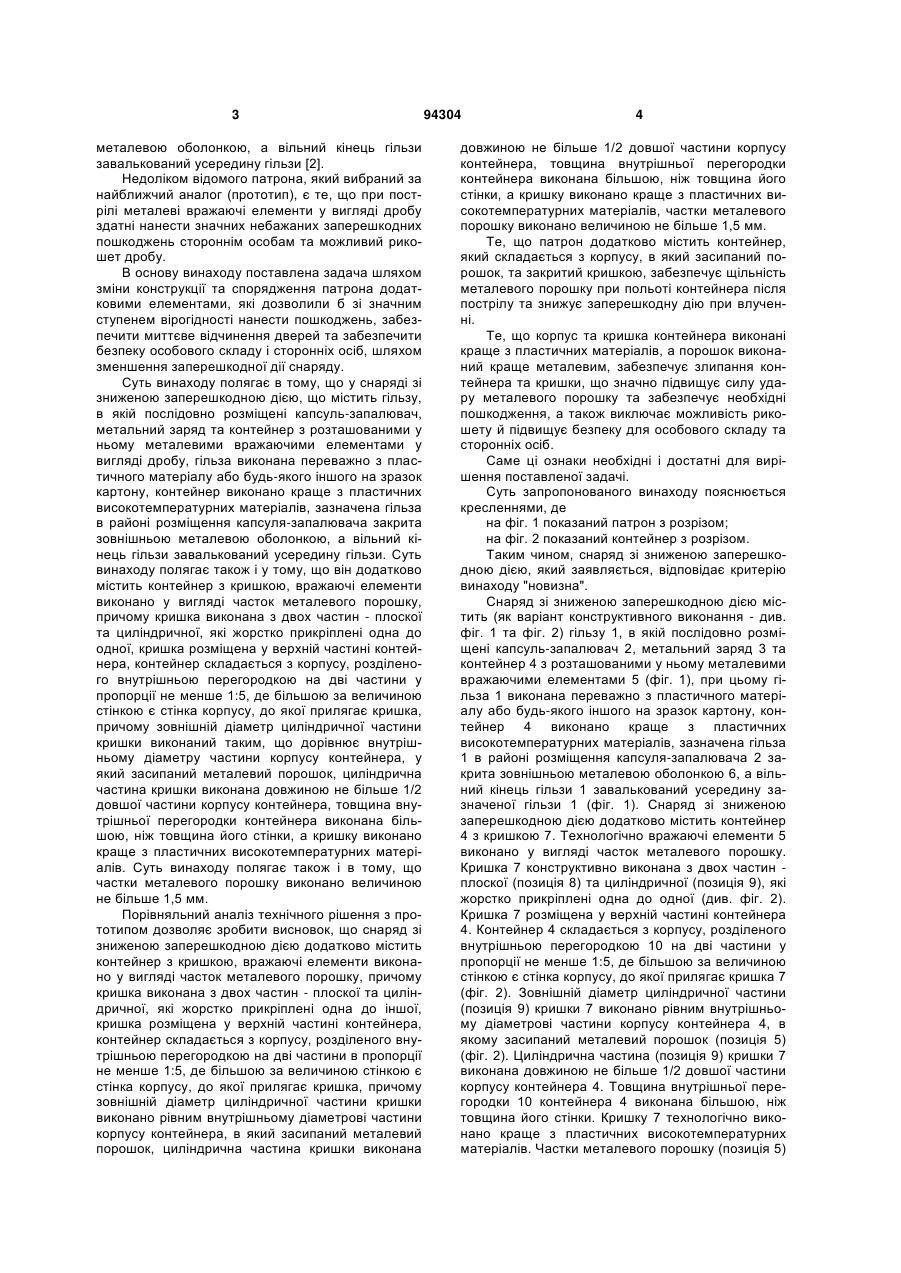

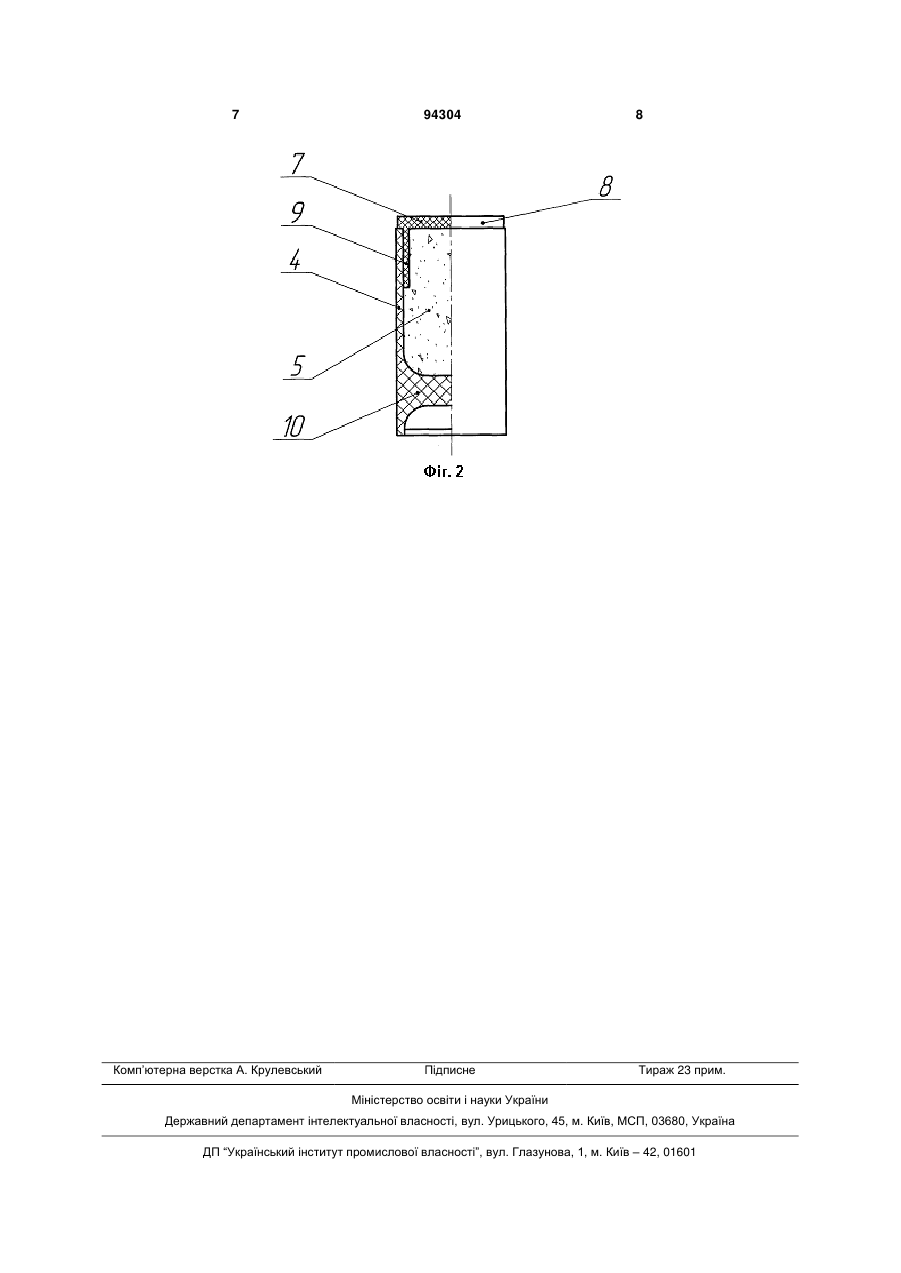

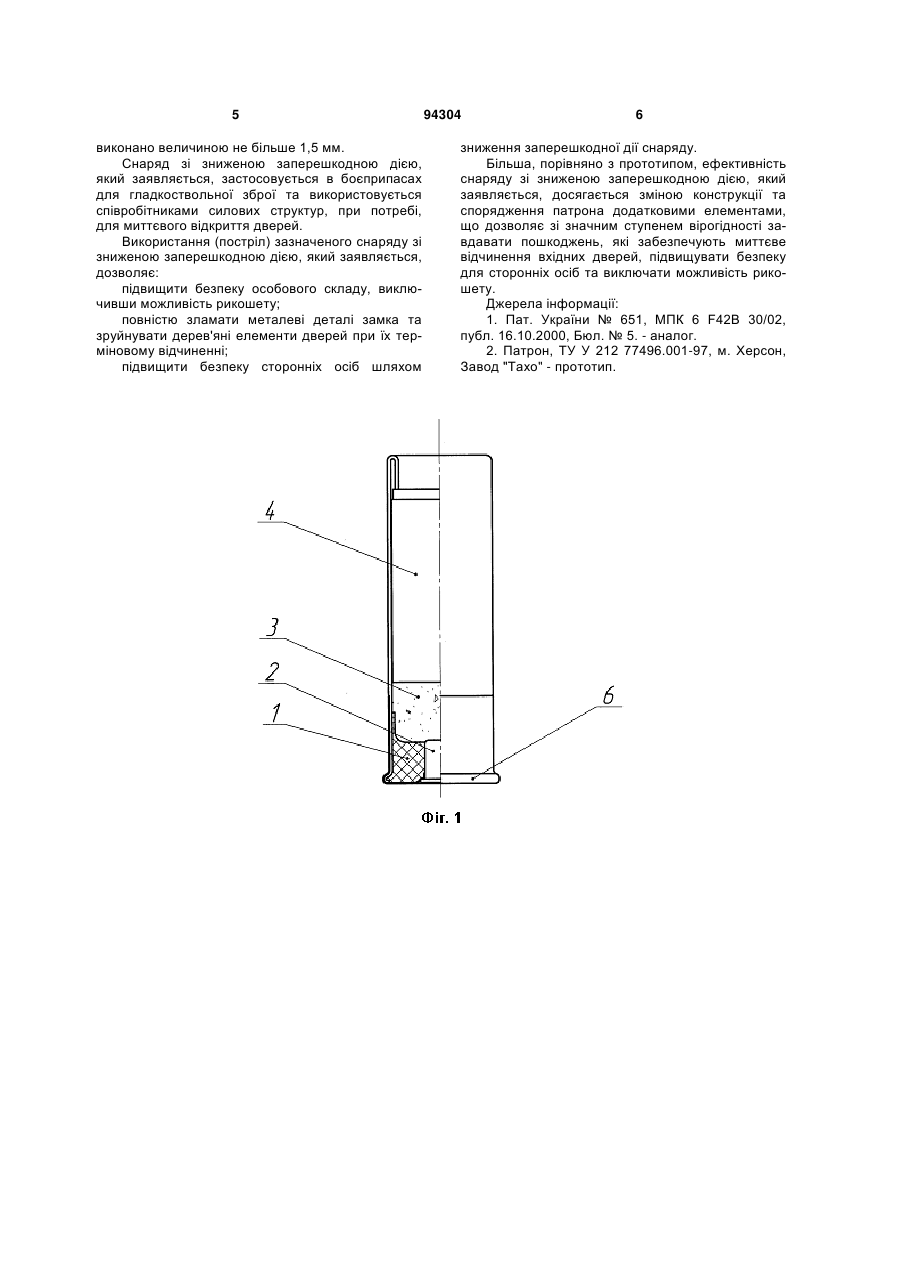

1. Снаряд зі зниженою заперешкодною дією, що містить гільзу, в якій послідовно розміщені капсуль-запалювач, метальний заряд та контейнер з розташованими у ньому металевими вражаючими елементами у вигляді дробу, при цьому гільза виконана переважно з пластичного матеріалу або будь-якого іншого на зразок картону, контейнер виконано краще з пластичних високотемпературних матеріалів, зазначена гільза в районі розміщення капсуля-запалювача закрита зовнішньою C2 2 (19) 1 3 металевою оболонкою, а вільний кінець гільзи завалькований усередину гільзи [2]. Недоліком відомого патрона, який вибраний за найближчий аналог (прототип), є те, що при пострілі металеві вражаючі елементи у вигляді дробу здатні нанести значних небажаних заперешкодних пошкоджень стороннім особам та можливий рикошет дробу. В основу винаходу поставлена задача шляхом зміни конструкції та спорядження патрона додатковими елементами, які дозволили б зі значним ступенем вірогідності нанести пошкоджень, забезпечити миттєве відчинення дверей та забезпечити безпеку особового складу і сторонніх осіб, шляхом зменшення заперешкодної дії снаряду. Суть винаходу полягає в тому, що у снаряді зі зниженою заперешкодною дією, що містить гільзу, в якій послідовно розміщені капсуль-запалювач, метальний заряд та контейнер з розташованими у ньому металевими вражаючими елементами у вигляді дробу, гільза виконана переважно з пластичного матеріалу або будь-якого іншого на зразок картону, контейнер виконано краще з пластичних високотемпературних матеріалів, зазначена гільза в районі розміщення капсуля-запалювача закрита зовнішньою металевою оболонкою, а вільний кінець гільзи завалькований усередину гільзи. Суть винаходу полягає також і у тому, що він додатково містить контейнер з кришкою, вражаючі елементи виконано у вигляді часток металевого порошку, причому кришка виконана з двох частин - плоскої та циліндричної, які жорстко прикріплені одна до одної, кришка розміщена у верхній частині контейнера, контейнер складається з корпусу, розділеного внутрішньою перегородкою на дві частини у пропорції не менше 1:5, де більшою за величиною стінкою є стінка корпусу, до якої прилягає кришка, причому зовнішній діаметр циліндричної частини кришки виконаний таким, що дорівнює внутрішньому діаметру частини корпусу контейнера, у який засипаний металевий порошок, циліндрична частина кришки виконана довжиною не більше 1/2 довшої частини корпусу контейнера, товщина внутрішньої перегородки контейнера виконана більшою, ніж товщина його стінки, а кришку виконано краще з пластичних високотемпературних матеріалів. Суть винаходу полягає також і в тому, що частки металевого порошку виконано величиною не більше 1,5 мм. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що снаряд зі зниженою заперешкодною дією додатково містить контейнер з кришкою, вражаючі елементи виконано у вигляді часток металевого порошку, причому кришка виконана з двох частин - плоскої та циліндричної, які жорстко прикріплені одна до іншої, кришка розміщена у верхній частині контейнера, контейнер складається з корпусу, розділеного внутрішньою перегородкою на дві частини в пропорції не менше 1:5, де більшою за величиною стінкою є стінка корпусу, до якої прилягає кришка, причому зовнішній діаметр циліндричної частини кришки виконано рівним внутрішньому діаметрові частини корпусу контейнера, в який засипаний металевий порошок, циліндрична частина кришки виконана 94304 4 довжиною не більше 1/2 довшої частини корпусу контейнера, товщина внутрішньої перегородки контейнера виконана більшою, ніж товщина його стінки, а кришку виконано краще з пластичних високотемпературних матеріалів, частки металевого порошку виконано величиною не більше 1,5 мм. Те, що патрон додатково містить контейнер, який складається з корпусу, в який засипаний порошок, та закритий кришкою, забезпечує щільність металевого порошку при польоті контейнера після пострілу та знижує заперешкодну дію при влученні. Те, що корпус та кришка контейнера виконані краще з пластичних матеріалів, а порошок виконаний краще металевим, забезпечує злипання контейнера та кришки, що значно підвищує силу удару металевого порошку та забезпечує необхідні пошкодження, а також виключає можливість рикошету й підвищує безпеку для особового складу та сторонніх осіб. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Суть запропонованого винаходу пояснюється кресленнями, де на фіг. 1 показаний патрон з розрізом; на фіг. 2 показаний контейнер з розрізом. Таким чином, снаряд зі зниженою заперешкодною дією, який заявляється, відповідає критерію винаходу "новизна". Снаряд зі зниженою заперешкодною дією містить (як варіант конструктивного виконання - див. фіг. 1 та фіг. 2) гільзу 1, в якій послідовно розміщені капсуль-запалювач 2, метальний заряд 3 та контейнер 4 з розташованими у ньому металевими вражаючими елементами 5 (фіг. 1), при цьому гільза 1 виконана переважно з пластичного матеріалу або будь-якого іншого на зразок картону, контейнер 4 виконано краще з пластичних високотемпературних матеріалів, зазначена гільза 1 в районі розміщення капсуля-запалювача 2 закрита зовнішньою металевою оболонкою 6, а вільний кінець гільзи 1 завалькований усередину зазначеної гільзи 1 (фіг. 1). Снаряд зі зниженою заперешкодною дією додатково містить контейнер 4 з кришкою 7. Технологічно вражаючі елементи 5 виконано у вигляді часток металевого порошку. Кришка 7 конструктивно виконана з двох частин плоскої (позиція 8) та циліндричної (позиція 9), які жорстко прикріплені одна до одної (див. фіг. 2). Кришка 7 розміщена у верхній частині контейнера 4. Контейнер 4 складається з корпусу, розділеного внутрішньою перегородкою 10 на дві частини у пропорції не менше 1:5, де більшою за величиною стінкою є стінка корпусу, до якої прилягає кришка 7 (фіг. 2). Зовнішній діаметр циліндричної частини (позиція 9) кришки 7 виконано рівним внутрішньому діаметрові частини корпусу контейнера 4, в якому засипаний металевий порошок (позиція 5) (фіг. 2). Циліндрична частина (позиція 9) кришки 7 виконана довжиною не більше 1/2 довшої частини корпусу контейнера 4. Товщина внутрішньої перегородки 10 контейнера 4 виконана більшою, ніж товщина його стінки. Кришку 7 технологічно виконано краще з пластичних високотемпературних матеріалів. Частки металевого порошку (позиція 5) 5 виконано величиною не більше 1,5 мм. Снаряд зі зниженою заперешкодною дією, який заявляється, застосовується в боєприпасах для гладкоствольної зброї та використовується співробітниками силових структур, при потребі, для миттєвого відкриття дверей. Використання (постріл) зазначеного снаряду зі зниженою заперешкодною дією, який заявляється, дозволяє: підвищити безпеку особового складу, виключивши можливість рикошету; повністю зламати металеві деталі замка та зруйнувати дерев'яні елементи дверей при їх терміновому відчиненні; підвищити безпеку сторонніх осіб шляхом 94304 6 зниження заперешкодної дії снаряду. Більша, порівняно з прототипом, ефективність снаряду зі зниженою заперешкодною дією, який заявляється, досягається зміною конструкції та спорядження патрона додатковими елементами, що дозволяє зі значним ступенем вірогідності завдавати пошкоджень, які забезпечують миттєве відчинення вхідних дверей, підвищувати безпеку для сторонніх осіб та виключати можливість рикошету. Джерела інформації: 1. Пат. України № 651, МПК 6 F42B 30/02, публ. 16.10.2000, Бюл. № 5. - аналог. 2. Патрон, ТУ У 212 77496.001-97, м. Херсон, Завод "Тахо" - прототип. 7 Комп’ютерна верстка А. Крулевський 94304 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
