Свердловинна струминна установка

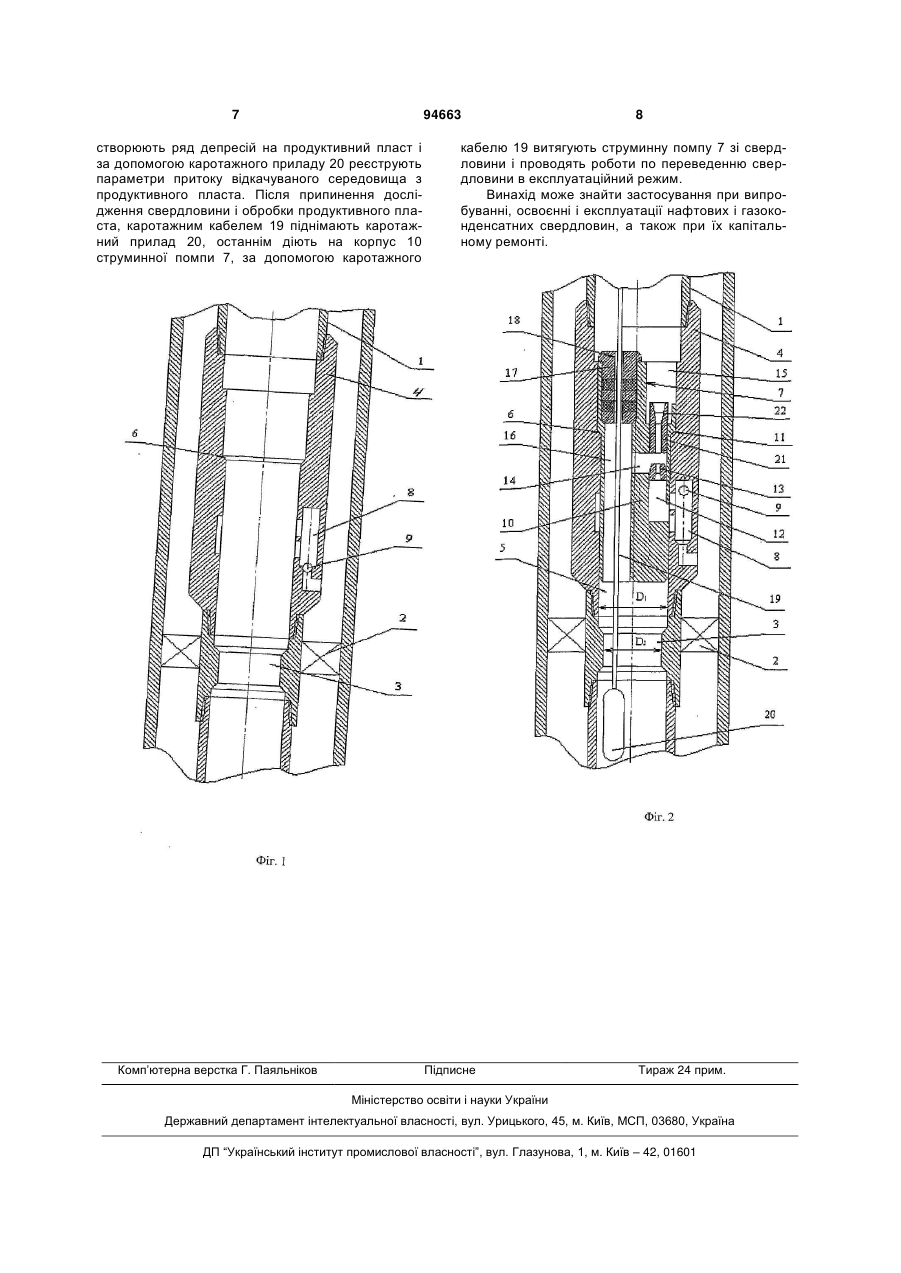

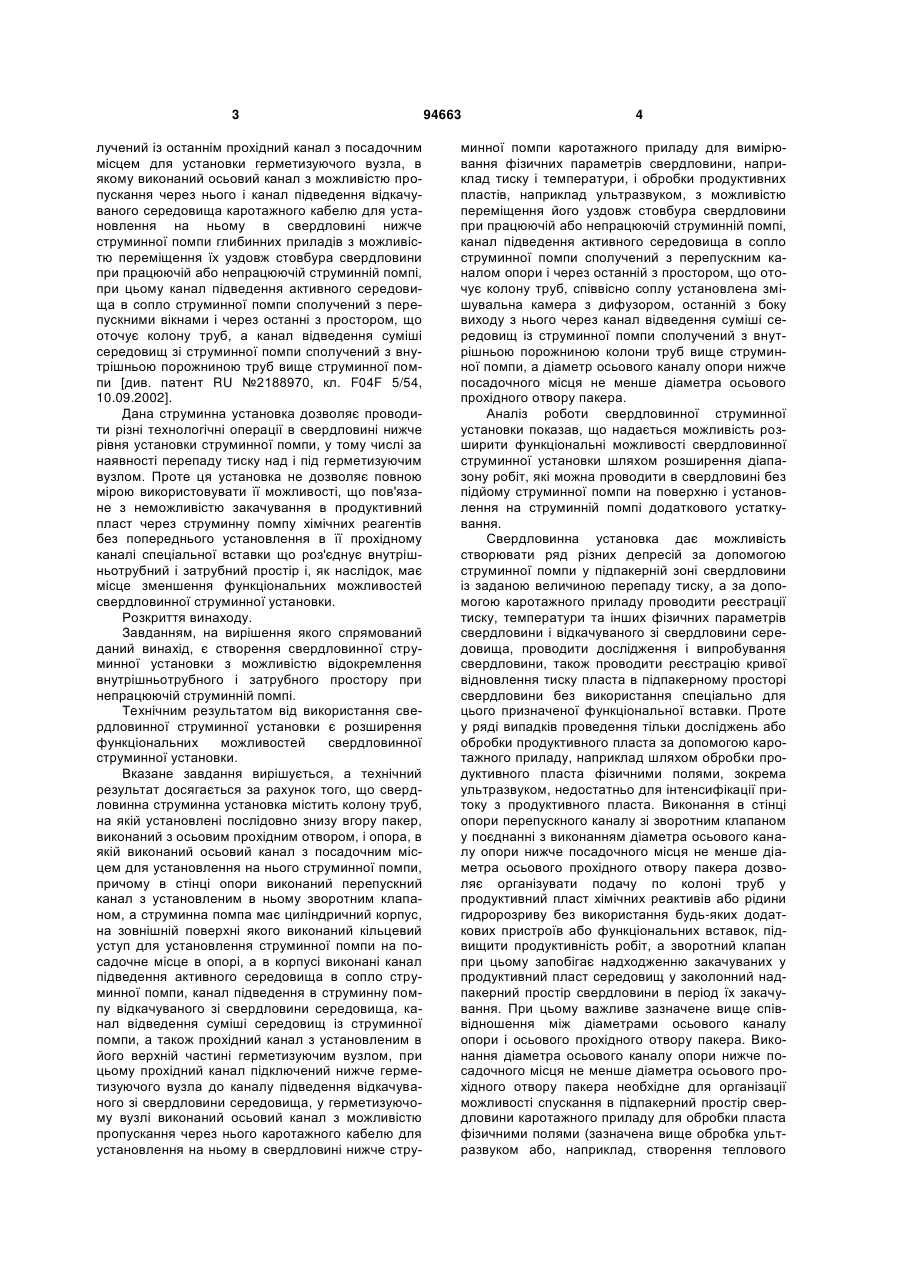

Свердловинна струминна установка, що містить колону труб, на якій установлені послідовно знизу вгору пакер, виконаний з осьовим прохідним отвором, і опора, в якій виконаний осьовий канал з посадочним місцем для установлення на нього струминної помпи, причому в стінці опори виконаний перепускний канал з установленим в ньому зворотним клапаном, а струминна помпа має циліндричний корпус, на зовнішній поверхні якого виконаний кільцевий уступ для установлення струминної помпи на посадочне місце в опорі, при C2 2 (19) 1 3 лучений із останнім прохідний канал з посадочним місцем для установки герметизуючого вузла, в якому виконаний осьовий канал з можливістю пропускання через нього і канал підведення відкачуваного середовища каротажного кабелю для установлення на ньому в свердловині нижче струминної помпи глибинних приладів з можливістю переміщення їх уздовж стовбура свердловини при працюючій або непрацюючій струминній помпі, при цьому канал підведення активного середовища в сопло струминної помпи сполучений з перепускними вікнами і через останні з простором, що оточує колону труб, а канал відведення суміші середовищ зі струминної помпи сполучений з внутрішньою порожниною труб вище струминної помпи [див. патент RU №2188970, кл. F04F 5/54, 10.09.2002]. Дана струминна установка дозволяє проводити різні технологічні операції в свердловині нижче рівня установки струминної помпи, у тому числі за наявності перепаду тиску над і під герметизуючим вузлом. Проте ця установка не дозволяє повною мірою використовувати її можливості, що пов'язане з неможливістю закачування в продуктивний пласт через струминну помпу хімічних реагентів без попереднього установлення в її прохідному каналі спеціальної вставки що роз'єднує внутрішньотрубний і затрубний простір і, як наслідок, має місце зменшення функціональних можливостей свердловинної струминної установки. Розкриття винаходу. Завданням, на вирішення якого спрямований даний винахід, є створення свердловинної струминної установки з можливістю відокремлення внутрішньотрубного і затрубного простору при непрацюючій струминній помпі. Технічним результатом від використання свердловинної струминної установки є розширення функціональних можливостей свердловинної струминної установки. Вказане завдання вирішується, а технічний результат досягається за рахунок того, що свердловинна струминна установка містить колону труб, на якій установлені послідовно знизу вгору пакер, виконаний з осьовим прохідним отвором, і опора, в якій виконаний осьовий канал з посадочним місцем для установлення на нього струминної помпи, причому в стінці опори виконаний перепускний канал з установленим в ньому зворотним клапаном, а струминна помпа має циліндричний корпус, на зовнішній поверхні якого виконаний кільцевий уступ для установлення струминної помпи на посадочне місце в опорі, а в корпусі виконані канал підведення активного середовища в сопло струминної помпи, канал підведення в струминну помпу відкачуваного зі свердловини середовища, канал відведення суміші середовищ із струминної помпи, а також прохідний канал з установленим в його верхній частині герметизуючим вузлом, при цьому прохідний канал підключений нижче герметизуючого вузла до каналу підведення відкачуваного зі свердловини середовища, у герметизуючому вузлі виконаний осьовий канал з можливістю пропускання через нього каротажного кабелю для установлення на ньому в свердловині нижче стру 94663 4 минної помпи каротажного приладу для вимірювання фізичних параметрів свердловини, наприклад тиску і температури, і обробки продуктивних пластів, наприклад ультразвуком, з можливістю переміщення його уздовж стовбура свердловини при працюючій або непрацюючій струминній помпі, канал підведення активного середовища в сопло струминної помпи сполучений з перепускним каналом опори і через останній з простором, що оточує колону труб, співвісно соплу установлена змішувальна камера з дифузором, останній з боку виходу з нього через канал відведення суміші середовищ із струминної помпи сполучений з внутрішньою порожниною колони труб вище струминної помпи, а діаметр осьового каналу опори нижче посадочного місця не менше діаметра осьового прохідного отвору пакера. Аналіз роботи свердловинної струминної установки показав, що надається можливість розширити функціональні можливості свердловинної струминної установки шляхом розширення діапазону робіт, які можна проводити в свердловині без підйому струминної помпи на поверхню і установлення на струминній помпі додаткового устаткування. Свердловинна установка дає можливість створювати ряд різних депресій за допомогою струминної помпи у підпакерній зоні свердловини із заданою величиною перепаду тиску, а за допомогою каротажного приладу проводити реєстрації тиску, температури та інших фізичних параметрів свердловини і відкачуваного зі свердловини середовища, проводити дослідження і випробування свердловини, також проводити реєстрацію кривої відновлення тиску пласта в підпакерному просторі свердловини без використання спеціально для цього призначеної функціональної вставки. Проте у ряді випадків проведення тільки досліджень або обробки продуктивного пласта за допомогою каротажного приладу, наприклад шляхом обробки продуктивного пласта фізичними полями, зокрема ультразвуком, недостатньо для інтенсифікації притоку з продуктивного пласта. Виконання в стінці опори перепускного каналу зі зворотним клапаном у поєднанні з виконанням діаметра осьового каналу опори нижче посадочного місця не менше діаметра осьового прохідного отвору пакера дозволяє організувати подачу по колоні труб у продуктивний пласт хімічних реактивів або рідини гидророзриву без використання будь-яких додаткових пристроїв або функціональних вставок, підвищити продуктивність робіт, а зворотний клапан при цьому запобігає надходженню закачуваних у продуктивний пласт середовищ у заколонний надпакерний простір свердловини в період їх закачування. При цьому важливе зазначене вище співвідношення між діаметрами осьового каналу опори і осьового прохідного отвору пакера. Виконання діаметра осьового каналу опори нижче посадочного місця не менше діаметра осьового прохідного отвору пакера необхідне для організації можливості спускання в підпакерний простір свердловини каротажного приладу для обробки пласта фізичними полями (зазначена вище обробка ультразвуком або, наприклад, створення теплового 5 поля) і зменшення гідравлічного опору як при закачуванні середовищ в продуктивний пласт, так і для відкачування з продуктивного пласта продуктів його обробки і середовища здобуваного з продуктивного пласта при створенні депресії на продуктивний пласт. Одночасно надається можливість контролювати величину депресії шляхом керування швидкістю прокачування активного робочого середовища. При проведенні випробувань пластів можна регулювати режим відкачування за допомогою зміни тиску активного робочого середовища, яке подається в активне сопло струминної помпи. У той же час виключена можливість спонтанного перетікання робочого середовища в підпакерну зону як при працюючій, так і при непрацюючій струминній помпі. Шляхом створення імпульсної депресії на продуктивні пласти у поєднанні з дією на продуктивні пласти, наприклад ультразвуковими полями, створюваними глибинним приладом, можна проводити роботи з інтенсифікації притоку з продуктивних пластів. Короткий опис креслень. На фіг. 1 представлений поздовжній розріз свердловинної струминної установки при закачуванні в продуктивний пласт хімічних реактивів або рідини гідророзриву. На фіг.2 представлений поздовжній розріз свердловинної струминної установки при працюючій струминній помпі. Кращий варіант здійснення винаходу. Свердловинна струминна установка містить колону труб 1, на якій установлені послідовно знизу вгору пакер 2, виконаний з осьовим прохідним отвором 3, і опора 4, в якій виконаний осьовий канал 5 з посадочним місцем 6 для установлення на нього струминної помпи 7. У стінці опори 4 виконаний перепускний канал 8 з установленим в ньому зворотним клапаном 9, а струминна помпа 7 має циліндричний корпус 10, на зовнішній поверхні якого виконаний кільцевий уступ 11 для установлення струминної помпи 7 на посадочне місце 6 в опорі 4, при цьому в корпусі 10 виконані канал 12 підведення активного середовища в сопло 13 струминної помпи 7, канал 14 підведення в струминну помпу 7 відкачуваного зі свердловини середовища, канал 15 відведення суміші середовищ із струминної помпи 7, а також прохідний канал 16 зі встановленим в його верхній частині герметизуючим вузлом 17. Прохідний канал 16 підключений нижче герметизуючого вузла 17 до каналу 14 підведення відкачуваного зі свердловини середовища. У герметизуючому вузлі 17 виконаний осьовий канал 18 з можливістю пропускання через нього каротажного кабелю 19 для установлення на ньому в свердловині нижче струминної помпи 7 каротажного приладу 20 для вимірювання фізичних параметрів свердловини, наприклад тиску і температури, і обробки продуктивних пластів, наприклад ультразвуком, з можливістю переміщення його уздовж стовбура свердловини при працюючій або непрацюючій струминній помпі 7. Канал 12 підведення активного середовища в сопло 13 струминної помпи 7 сполучений з перепускним каналом 8 опори 4 і через нього з простором, що оточує ко 94663 6 лону труб 1. Співісно з соплом 13 встановлена змішувальна камера 21 з дифузором 22. Дифузор 22 з боку виходу з нього через канал 15 відведення суміші середовищ зі струминної помпи 7 сполучений з внутрішньою порожниною колони труб 1 вище струминної помпи 7, а діаметр Di осьового каналу 5 опори нижче посадочного місця 6 не менше діаметра D2 осьового прохідного отвору 3 пакера 2. Колону труб 1 з пакером 2 і опорою 4 опускають у свердловину і розташовують пакер 2 над продуктивним пластом (не показаний на кресленні). Приводять пакер 2 в робоче положення, відокремлюючи простір свердловини, що оточує колону труб 1. Подають під напором по колоні труб 1 в продуктивний пласт рідину гідророзриву пласта або кислотний розчин, після чого опускають в колону труб 1 на каротажному кабелі 19 струминну помпу 7 зі встановленим у прохідному каналі 16 герметизуючим вузлом 17 і розміщеним нижче корпусу 10 струминної помпи 7 на каротажному кабелі 19 каротажним приладом 20. Корпус 10 струминної помпи 7 установлюють на посадочне місце 6. У затрубний простір, що оточує колону труб 1, закачують робоче (активне) середовище, наприклад воду, сольовий розчин, нафту та ін. Із затрубного простору робоче середовище поступає через перепускний канал 8 і зворотний клапан 9 в канал 12 підведення активного середовища в сопло 13 струминної помпи 7. Протягом декількох секунд після прокачування робочого середовища через сопло 13 на виході з нього формується стійкий струмінь, який, витікаючи із сопла 13, захоплює у змішувальну камеру 21 середовище, що її оточує, що викликає зниження тиску спочатку в каналі 14 підведення відкачуваного середовища, а потім і в підпакерному просторі свердловини. Величина зниження тиску залежить від швидкості проходження робочого (активного) середовища через сопло 13, яка залежить, у свою чергу, від величини тиску нагнітання робочого (активного) середовища через затрубний простір свердловини вище пакера 2. В результаті відкачують з продуктивного пласта рідину гідророзриву або продукти хімічної обробки продуктивного пласта, а потім проводять відкачування з продуктивного пласта пластового середовища, яке по колоні труб 1 через прохідний канал 16 і канал 14 підведення відкачуваного середовища поступає у змішувальну камеру 21, де змішується з робочим (активним) середовищем, і далі в дифузор 22. З дифузора 22 суміш середовищ за рахунок енергії робочого (активного) середовища по колоні труб 1 поступає зі свердловини на поверхню. Під час відкачування пластового середовища з допомогою встановленого на кабелі 19 каротажного приладу 20 проводять контроль параметрів відкачуваного пластового середовища, а також дію на продуктивний пласт фізичними полями, наприклад ультразвуковими полями для інтенсифікації притоку з продуктивного пласта. Залежно від вирішуваного завдання можливе переміщення каротажного приладу 20 уздовж стовбура свердловини. Одночасно, шляхом змінення тиску робочого (активного) середовища для інтенсифікації притоку з продуктивного пласта 7 94663 створюють ряд депресій на продуктивний пласт і за допомогою каротажного приладу 20 реєструють параметри притоку відкачуваного середовища з продуктивного пласта. Після припинення дослідження свердловини і обробки продуктивного пласта, каротажним кабелем 19 піднімають каротажний прилад 20, останнім діють на корпус 10 струминної помпи 7, за допомогою каротажного Комп’ютерна верстка Г. Паяльніков 8 кабелю 19 витягують струминну помпу 7 зі свердловини і проводять роботи по переведенню свердловини в експлуатаційний режим. Винахід може знайти застосування при випробуванні, освоєнні і експлуатації нафтових і газоконденсатних свердловин, а також при їх капітальному ремонті. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
