Робочий орган культиватора

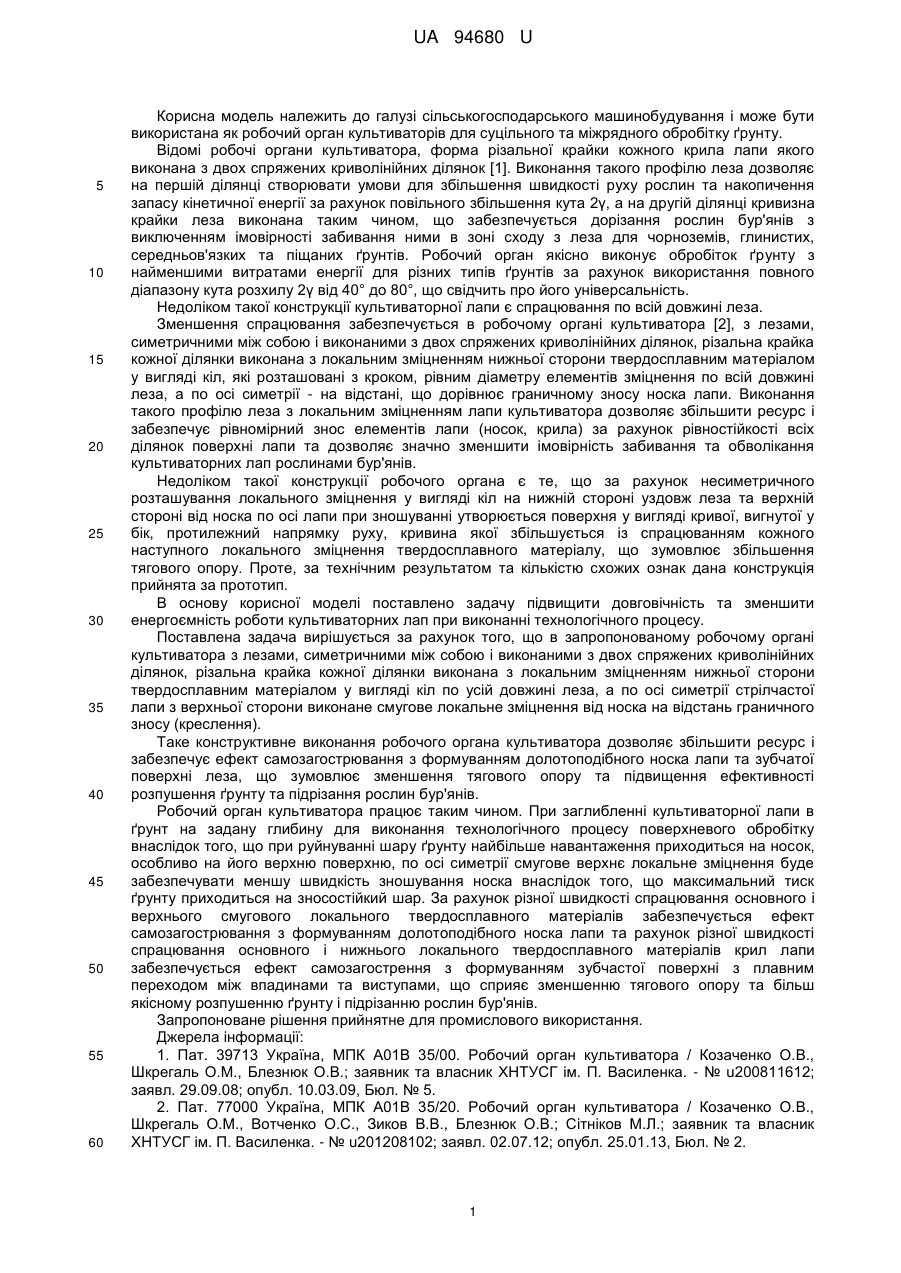

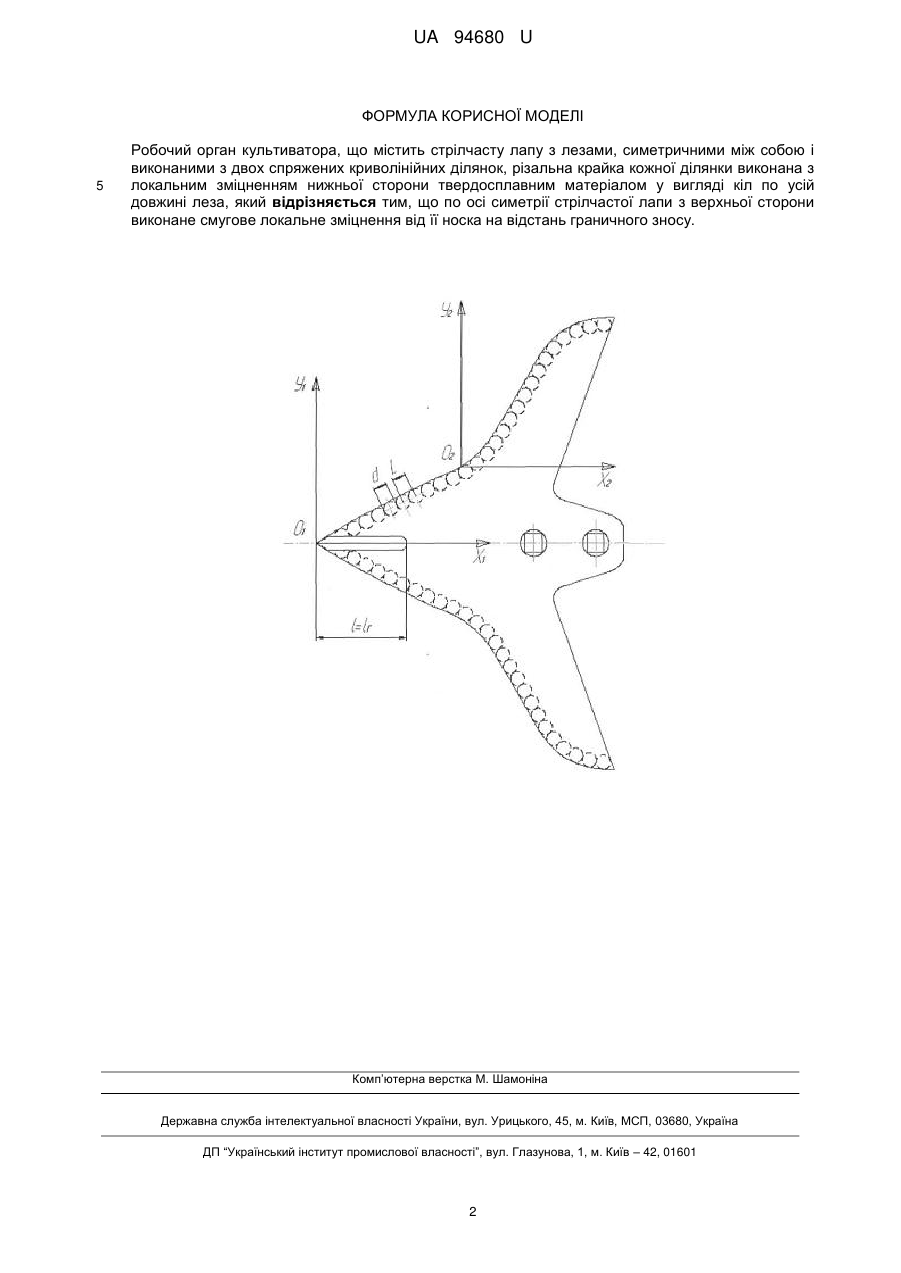

Реферат: Робочий орган культиватора, що містить стрілчасту лапу з лезами, симетричними між собою і виконаними з двох спряжених криволінійних ділянок, різальна крайка кожної ділянки виконана з локальним зміцненням нижньої сторони твердосплавним матеріалом у вигляді кіл по усій довжині леза, причому по осі симетрії стрілчастої лапи з верхньої сторони виконане смугове локальне зміцнення від її носка на відстань граничного зносу. UA 94680 U (54) РОБОЧИЙ ОРГАН КУЛЬТИВАТОРА UA 94680 U UA 94680 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як робочий орган культиваторів для суцільного та міжрядного обробітку ґрунту. Відомі робочі органи культиватора, форма різальної крайки кожного крила лапи якого виконана з двох спряжених криволінійних ділянок [1]. Виконання такого профілю леза дозволяє на першій ділянці створювати умови для збільшення швидкості руху рослин та накопичення запасу кінетичної енергії за рахунок повільного збільшення кута 2γ, а на другій ділянці кривизна крайки леза виконана таким чином, що забезпечується дорізання рослин бур'янів з виключенням імовірності забивання ними в зоні сходу з леза для чорноземів, глинистих, середньов'язких та піщаних ґрунтів. Робочий орган якісно виконує обробіток ґрунту з найменшими витратами енергії для різних типів ґрунтів за рахунок використання повного діапазону кута розхилу 2γ від 40° до 80°, що свідчить про його універсальність. Недоліком такої конструкції культиваторної лапи є спрацювання по всій довжині леза. Зменшення спрацювання забезпечується в робочому органі культиватора [2], з лезами, симетричними між собою і виконаними з двох спряжених криволінійних ділянок, різальна крайка кожної ділянки виконана з локальним зміцненням нижньої сторони твердосплавним матеріалом у вигляді кіл, які розташовані з кроком, рівним діаметру елементів зміцнення по всій довжині леза, а по осі симетрії - на відстані, що дорівнює граничному зносу носка лапи. Виконання такого профілю леза з локальним зміцненням лапи культиватора дозволяє збільшити ресурс і забезпечує рівномірний знос елементів лапи (носок, крила) за рахунок рівностійкості всіх ділянок поверхні лапи та дозволяє значно зменшити імовірність забивання та обволікання культиваторних лап рослинами бур'янів. Недоліком такої конструкції робочого органа є те, що за рахунок несиметричного розташування локального зміцнення у вигляді кіл на нижній стороні уздовж леза та верхній стороні від носка по осі лапи при зношуванні утворюється поверхня у вигляді кривої, вигнутої у бік, протилежний напрямку руху, кривина якої збільшується із спрацюванням кожного наступного локального зміцнення твердосплавного матеріалу, що зумовлює збільшення тягового опору. Проте, за технічним результатом та кількістю схожих ознак дана конструкція прийнята за прототип. В основу корисної моделі поставлено задачу підвищити довговічність та зменшити енергоємність роботи культиваторних лап при виконанні технологічного процесу. Поставлена задача вирішується за рахунок того, що в запропонованому робочому органі культиватора з лезами, симетричними між собою і виконаними з двох спряжених криволінійних ділянок, різальна крайка кожної ділянки виконана з локальним зміцненням нижньої сторони твердосплавним матеріалом у вигляді кіл по усій довжині леза, а по осі симетрії стрілчастої лапи з верхньої сторони виконане смугове локальне зміцнення від носка на відстань граничного зносу (креслення). Таке конструктивне виконання робочого органа культиватора дозволяє збільшити ресурс і забезпечує ефект самозагострювання з формуванням долотоподібного носка лапи та зубчатої поверхні леза, що зумовлює зменшення тягового опору та підвищення ефективності розпушення ґрунту та підрізання рослин бур'янів. Робочий орган культиватора працює таким чином. При заглибленні культиваторної лапи в ґрунт на задану глибину для виконання технологічного процесу поверхневого обробітку внаслідок того, що при руйнуванні шару ґрунту найбільше навантаження приходиться на носок, особливо на його верхню поверхню, по осі симетрії смугове верхнє локальне зміцнення буде забезпечувати меншу швидкість зношування носка внаслідок того, що максимальний тиск ґрунту приходиться на зносостійкий шар. За рахунок різної швидкості спрацювання основного і верхнього смугового локального твердосплавного матеріалів забезпечується ефект самозагострювання з формуванням долотоподібного носка лапи та рахунок різної швидкості спрацювання основного і нижнього локального твердосплавного матеріалів крил лапи забезпечується ефект самозагострення з формуванням зубчастої поверхні з плавним переходом між впадинами та виступами, що сприяє зменшенню тягового опору та більш якісному розпушенню ґрунту і підрізанню рослин бур'янів. Запропоноване рішення прийнятне для промислового використання. Джерела інформації: 1. Пат. 39713 Україна, МПК А01В 35/00. Робочий орган культиватора / Козаченко О.В., Шкрегаль О.М., Блезнюк О.В.; заявник та власник ХНТУСГ ім. П. Василенка. - № u200811612; заявл. 29.09.08; опубл. 10.03.09, Бюл. № 5. 2. Пат. 77000 Україна, МПК А01В 35/20. Робочий орган культиватора / Козаченко О.В., Шкрегаль О.М., Вотченко О.С., Зиков В.В., Блезнюк О.В.; Сітніков М.Л.; заявник та власник ХНТУСГ ім. П. Василенка. - № u201208102; заявл. 02.07.12; опубл. 25.01.13, Бюл. № 2. 1 UA 94680 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робочий орган культиватора, що містить стрілчасту лапу з лезами, симетричними між собою і виконаними з двох спряжених криволінійних ділянок, різальна крайка кожної ділянки виконана з локальним зміцненням нижньої сторони твердосплавним матеріалом у вигляді кіл по усій довжині леза, який відрізняється тим, що по осі симетрії стрілчастої лапи з верхньої сторони виконане смугове локальне зміцнення від її носка на відстань граничного зносу. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
